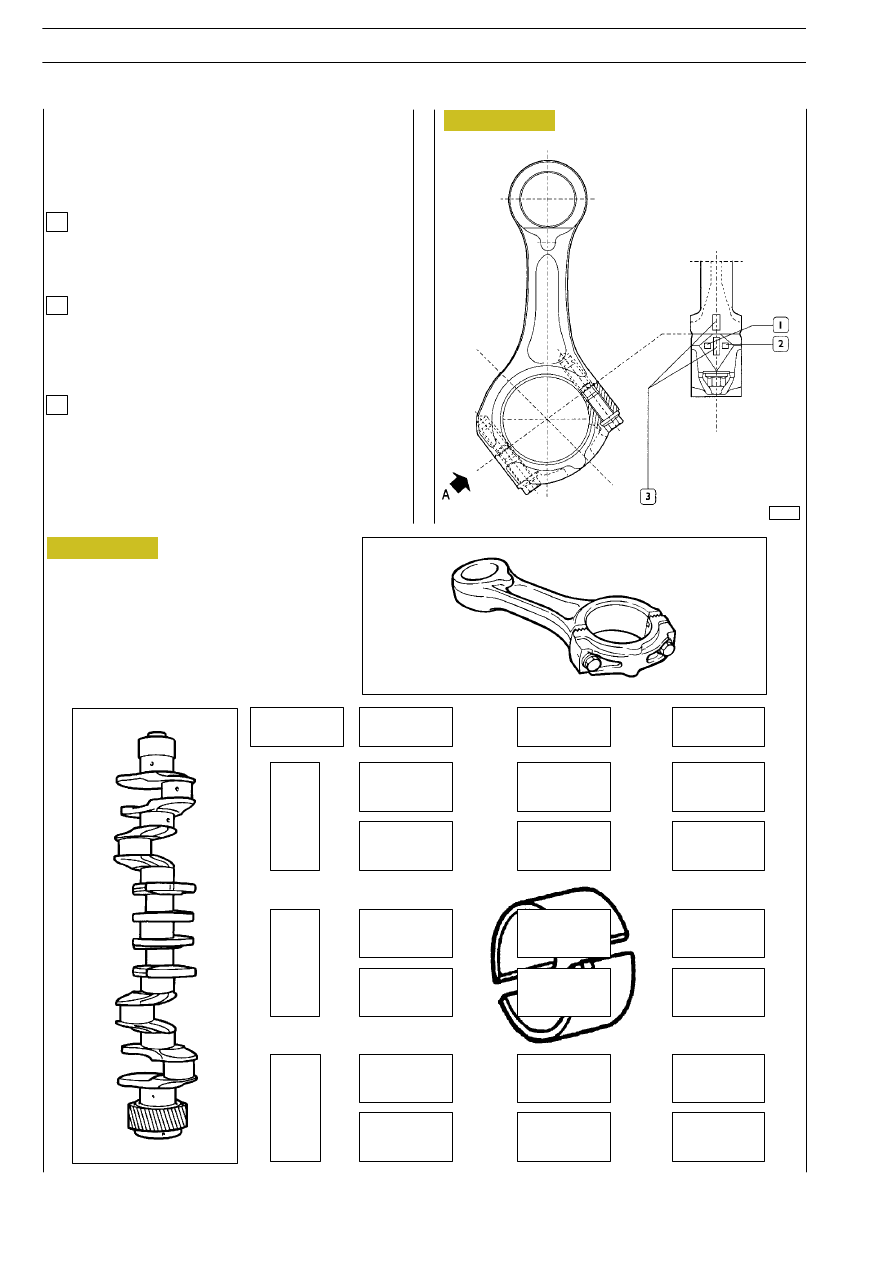

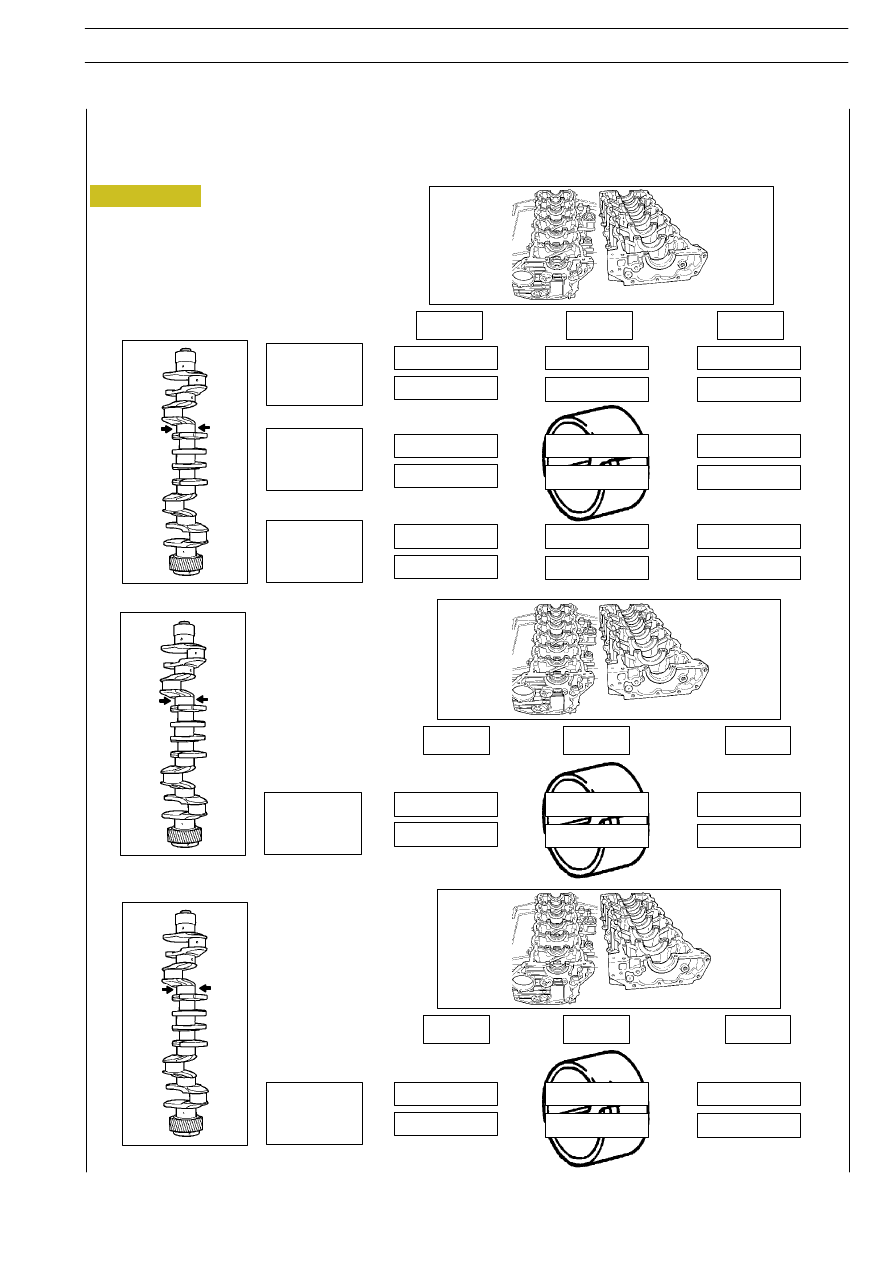

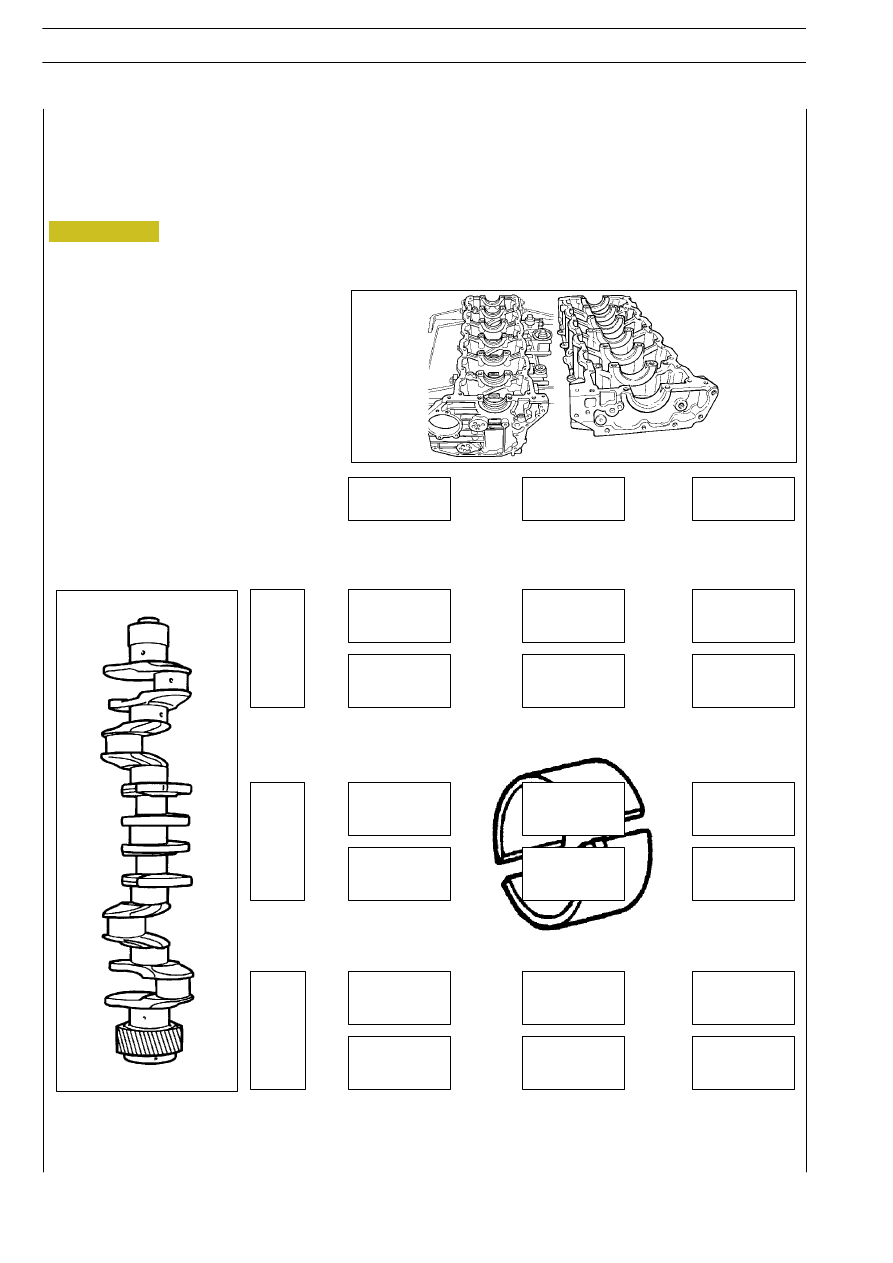

Perni di banco e di biella: determinazione della classe di diametro dei perni.

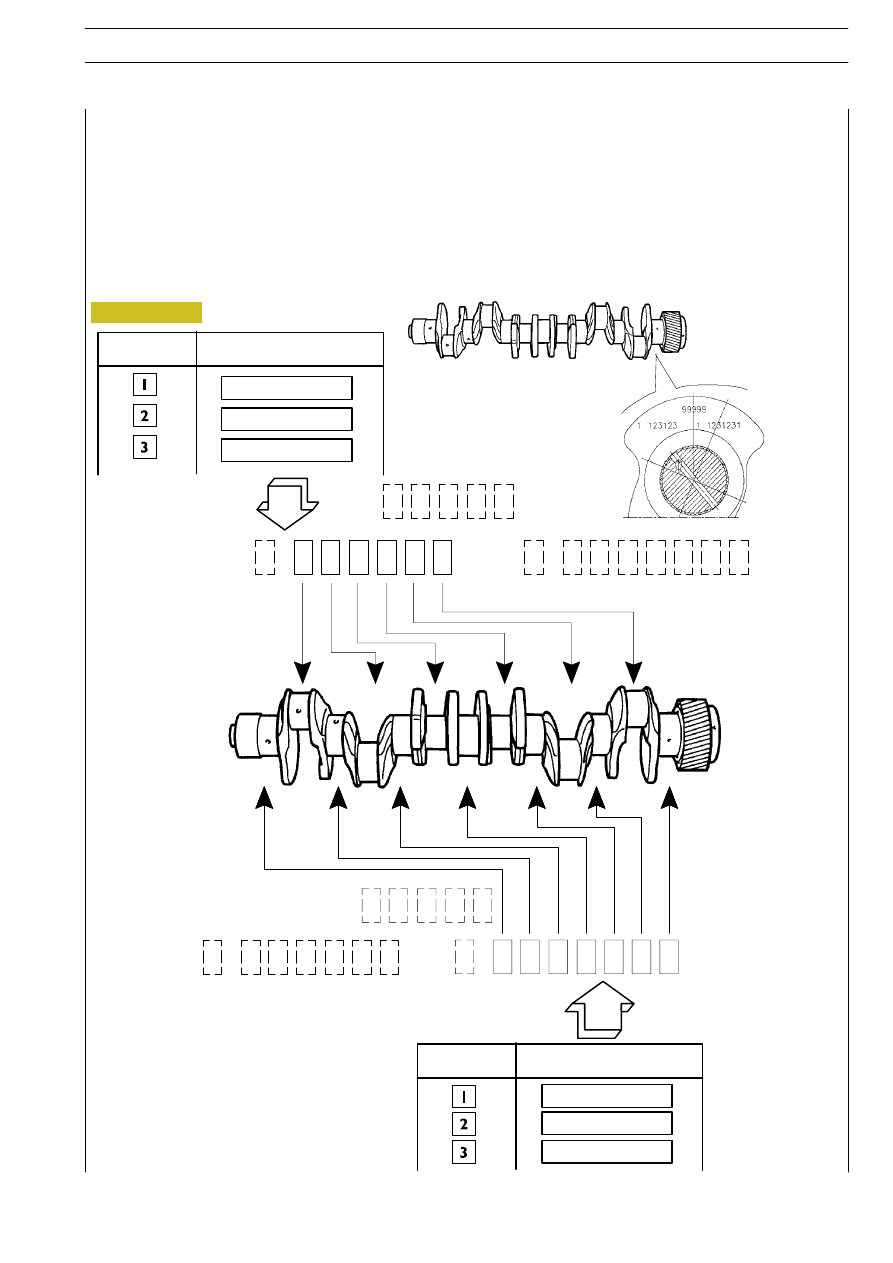

Sull’albero motore, nella posizione indicata dalla freccia (Figura 75 in alto) sono marcate tre serie di cifre:
- il primo numero, di cinque cifre, rappresenta il numero di serie dell’albero;
- sotto questo numero, a sinistra, una serie di sei cifre si riferisce ai perni di biella ed è preceduta da una cifra isolata che indica
lo stato dei perni (1 = STD, 2 = —0,127), le altre sei cifre, prese singolarmente, rappresentano la classe di diametro di ognuno
dei perni di biella a cui si riferiscono (Figura 75 in alto);
- la serie di sette cifre, a destra, si riferisce ai perni di banco ed è preceduta da una cifra isolata: la cifra isolata indica lo stato
dei perni (1 = STD, 2 = —0,127), le altre sette cifre, prese singolarmente, rappresentano la classe di diametro di ognuno dei
perni di banco a cui si riferiscono (Figura 75 in basso).
Figura 75
72,915
÷ 72,924
72,925
÷ 72,934
72,935
÷ 72,945
CLASSE
DIAMETRO NOMINALE
PERNI DI BIELLA
82,910
÷ 82,919
82,920
÷ 82,929
82,930
÷ 82,940
CLASSE
DIAMETRO NOMINALE
PERNI DI BANCO
MOTORE F2B
59
S
TRALIS
AT/AD
Print 603.93.333
Base — Giugno 2004
DEFINIZIONE DELLA CLASSE DI DIAMETRO DEI PERNI DI BANCO E DI BIELLA (PERNI CON DIAMETRO NOMINALE)
