Iveco EURO TRAKKER CURSOR 13. Руководство - часть 193

E

URO

T

RAKKER

 C

URSOR

 13

ПОДВЕСКИ

31

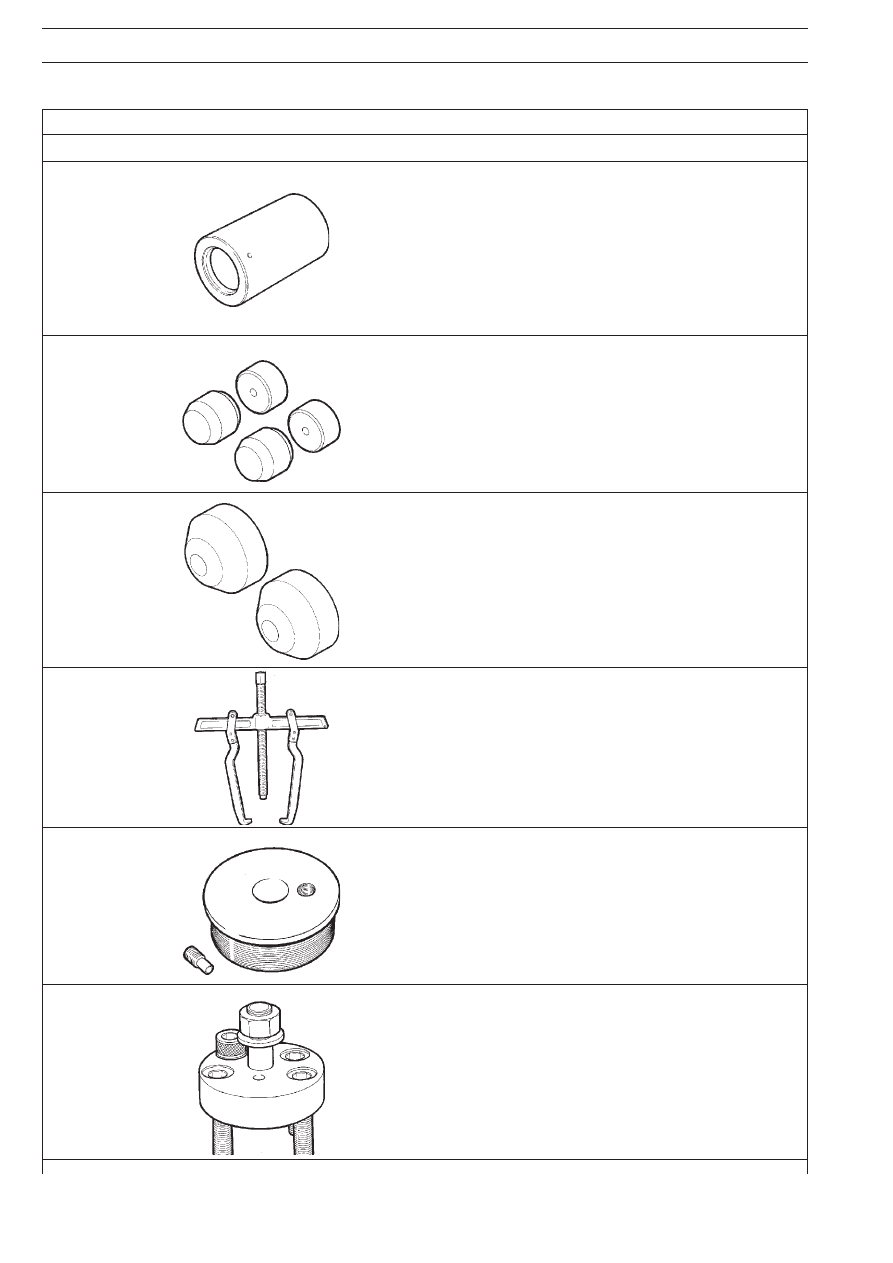

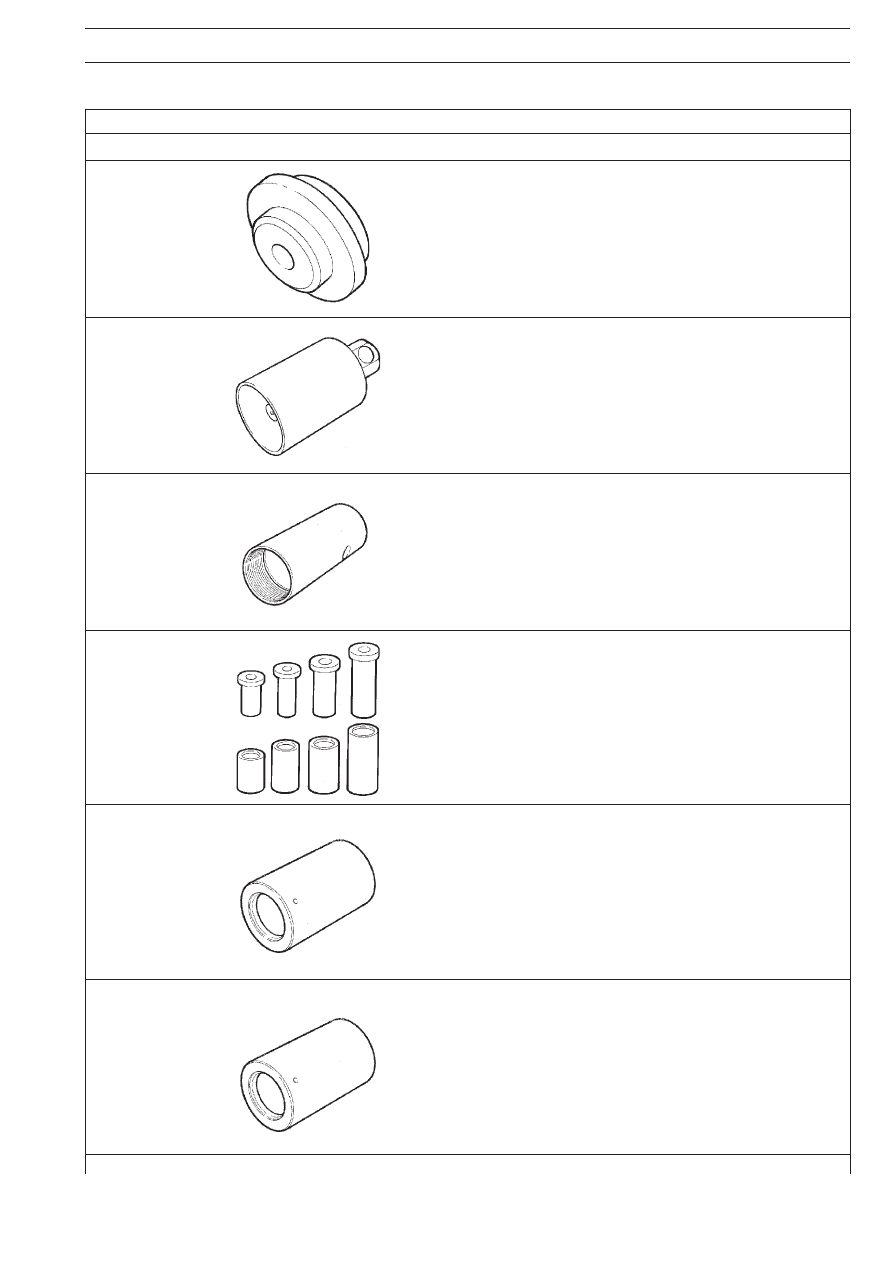

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99345055

Оправка для съемников

99346001

Универсальный съемник (применяется со специальными втулками)

99346004

Резьбовая втулка (используется с 99346001 и 99363245)

99346049

Оправка для снятия и установки упругих втулок стабилизатора
поперечной устойчивости и листовых рессор

99346238

♦

Оправка для установки внутреннего кольца радиальноQупорного
подшипника (используется со специальными втулками)

99346242

♦♦

Оправка для установки внутреннего кольца радиальноQупорного
подшипника (используется со специальными втулками)

32

ПОДВЕСКИ

E

URO

T

RAKKER

 C

URSOR

 13

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99346243

Оправка для установки внутреннего кольца радиальноQупорного
подшипника (используется со специальными втулками)

99346247

Эталонные буферы для регулировки подвески ECAS

99346248

Эталонные буферы для регулировки подвески ECAS (только для
тягачей с низким шасси). Используется с 99346247 для задних мостов

99348002

Съемник с регулируемыми захватами

99363245

Резьбовая втулка (используется с 99346001 и 99346004)

99363296

♦

Приспособление необходимо расположить на цапфе для установки
внутреннего кольца радиальноQупорного подшипника (используется
с 99346001, 99346004, 99346238, 99346243 и 99363245)

E

URO

T

RAKKER

 C

URSOR

 13

ПОДВЕСКИ

32/1

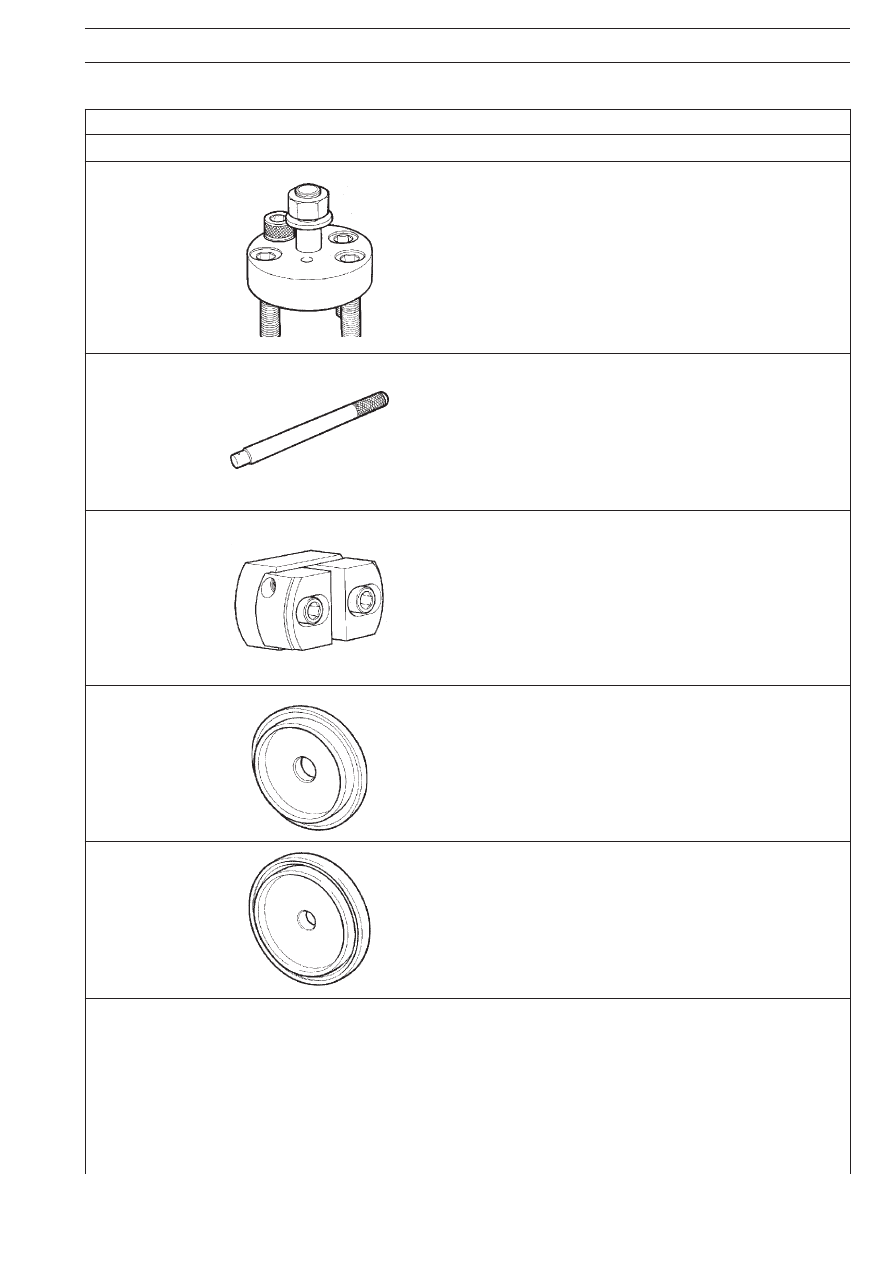

ИНСТРУМЕНТ И ОСНАСТКА

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99363309

♦♦

Приспособление необходимо расположить на цапфе для установки
внутреннего кольца радиально,упорного подшипника (используется
с 99346001, 99346004, 99346242, 99346243 и 99363245)

99370007

Сменная рукоятка оправок для установки подшипников

99374094

Оправка для установки наружных колец диаметром 134 ,215 мм
(используется с 99370007)

99374119

♦

Оправка для установки сальника опоры рессоры

99374131

♦♦

Оправка для установки сальника опоры рессоры

♦

Автомобили с допустимой нагрузкой на подвеску 21 тонна (наружный диаметр оси балансирной подвески 88 мм)

♦♦ Автомобили с допустимой нагрузкой 32 тонны (наружный диаметр оси балансирной подвески 120 мм)

E

URO

T

RAKKER

 C

URSOR

 13

ПОДВЕСКИ

33

Рисунок 12

500410

СНЯТИЕУСТАНОВКА ЛИСТОВЫХ РЕССОР ПЕРЕДНЕГО МОСТА

Снятие

Установите автомобиль на ровной горизонтальной пло'
щадке и заблокируйте задние колеса.
Ослабьте затяжку гаек крепления передних колес.
Гидравлическим домкратом поднимите переднюю часть
автомобиля и поставьте его на две стойки.
Отверните гайки крепления колес и с помощью гидравли'
ческого домкрата 99321024 снимите колеса.
Установите гидравлический домкрат так, чтобы он поддер'
живал передний мост при снятии листовых рессор.
Затем опустите гидравлический домкрат, поддерживаю'
щий мост, на высоту, достаточную для того, чтобы снять на'
грузку с рессор.
Снимите нижнюю ступень (7) лестницы следующим образом:
❏ снимите электрический разъем с левого повторителя

указателя поворота (расположенного позади ступень'
ки), отсоединив для этого соответствующие хомуты
крепления;

❏ отверните болты (6), (8) и (5), работая снизу автомо'

биля, и полностью снимите ступень;

❏ извлеките палец (13) задней серьги (14);
Примечание: если палец серьги (13) установлен головкой
наружу, то необходимо вначале снять воздухоочиститель,
как описано ниже:
❏ отсоедините аккумуляторные батареи и извлеките их

из аккумуляторного отсека;

❏ отверните болты (16) и (17), расположенные внутри

отсека аккумуляторных батарей;

❏ отверните болт (15) и гайки (18);
❏ отсоедините разъем датчика (19) воздухоочистителя;
❏ отверните болты (3) крепления кронштейна (деталь A)

и болты (2);

❏ ослабьте затяжку хомута (1) крепления воздушного

шланга;

❏ снимите воздухоочиститель со шлангами;
❏ отверните гайку и извлеките болт (4) крепления рессо'

ры к передней опоре;

❏ отверните гайки (9) и снимите стремянки (10);
❏ отверните гайку и извлеките болт (11), отсоедините

амортизатор (20) от нижней опоры на балке моста;

❏ снимите рессору (12).

Установка

Устанавливайте рессору в обратной последовательности,
соблюдая следующие указания.

Проверьте состояние резьбы стремянок; в случае
повреждения восстановите резьбу (операция
500412) или замените стремянку. Проверьте со'
стояние резиновых буферов рессоры и замените
их в случае неисправности (операция 500417).

Затяните все гайки с предписанным крутящим мо'
ментом.
