ПЕРЕДНИЙ МОСТ 5886/2D (F9021)

E

URO

T

RAKKER

 C

URSOR

 13

МОМЕНТЫ ЗАТЯЖКИ

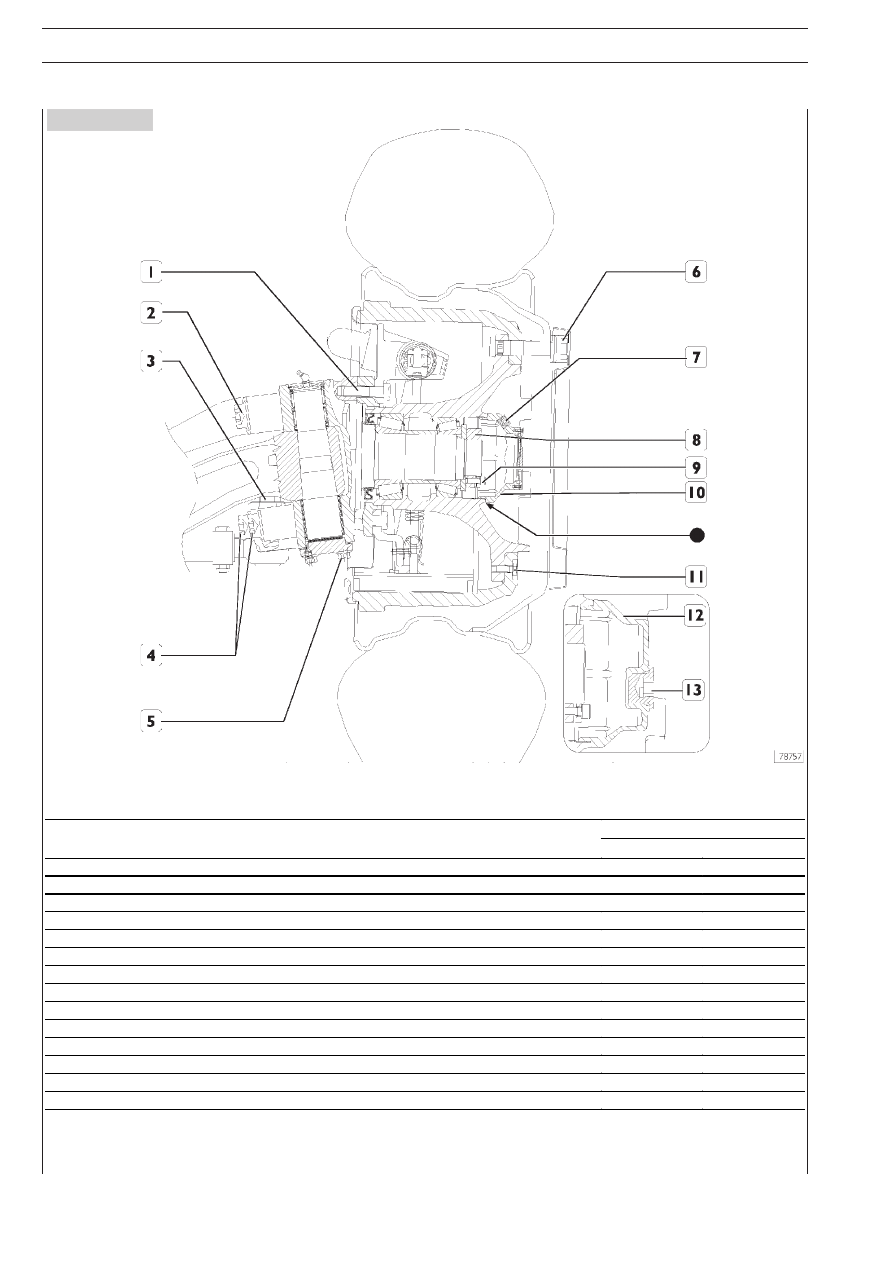

Рисунок 2

ПЕРЕДНИЙ МОСТ В РАЗРЕЗЕ, СТУПИЦА КОЛЕСА

УЗЕЛ

МОМЕНТ ЗАТЯЖКИ

Н⋅м

(кгм)

1

Болты êрепления тормозноãо щита на поворотном êóлаêе

329 - 298

(32,9 - 29,8)

2

Болт êрепления продольноãо рычаãа ê поворотномó êóлаêó

1400 - 1250

(140 - 125)

3

Корончатая ãайêа поворотноãо êóлаêа

300*

(30*)

4

Болт êрепления поперечноãо рычаãа ê поворотномó êóлаêó

1400 - 1250

(140 - 125)

5

Болт êрепления нижней êрышêи поворотноãо êóлаêа

123 - 111

(12,3 - 1,11)

6

Гайêа êрепления êолеса

565 - 690

(56,5 - 69)

7

Коничесêая резьбовая пробêа отверстия в êрышêе стóпицы êолеса

29 - 25

(2,9 - 2,5)

8

Кольцевая реãóлировочная ãайêа подшипниêов стóпицы

540 - 491

(54 - 49,1)

9

Болт с внóтренним шестиãранным óãлóблением в ãоловêе для фиêсации êольцевой ãайêи

30 - 25

(3 - 2,5)

10 Крышêа стóпицы êолеса•

147 - 120

(14,7 - 12)

11 Болт êрепления тормозноãо барабана ê стóпице êолеса

44 - 36

(4,4 - 3,6)

Гайêа с бóртиêом для êрепления стремянêи рессоры ê балêе моста

410 - 510

(41 - 51)

12 Крышêа стóпицы êолеса•

55 - 60

(5,5 - 6)

13 Коничесêая резьбовая пробêа отверстия в êрышêе стóпицы êолеса

120 - 140

(12 - 14)

•

Нанести состав LOCTITE 574 в места прилеãания êрышêи ê стóпице êолеса.

*

Минимальный момент затяжêи — маêсимальный момент затяжêи, затяãивайте ãайêó до совпадения ближайшей прорези
на ней с отверстием в шêворне для шплинта

E

URO

T

RAKKER

 C

URSOR

 13

ПЕРЕДНИЙ МОСТ 5886/2D (F9021)

7

520610

РЕМОНТ ПЕРЕДНЕГО МОСТА

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

В этой главе описываются отличия данного моста
от моста 5886/D с дисковыми тормозами.

С помощью подъемника установите и закрепите мост
в сборе (1) на стенде 99322215 (2) для ремонта.

520620

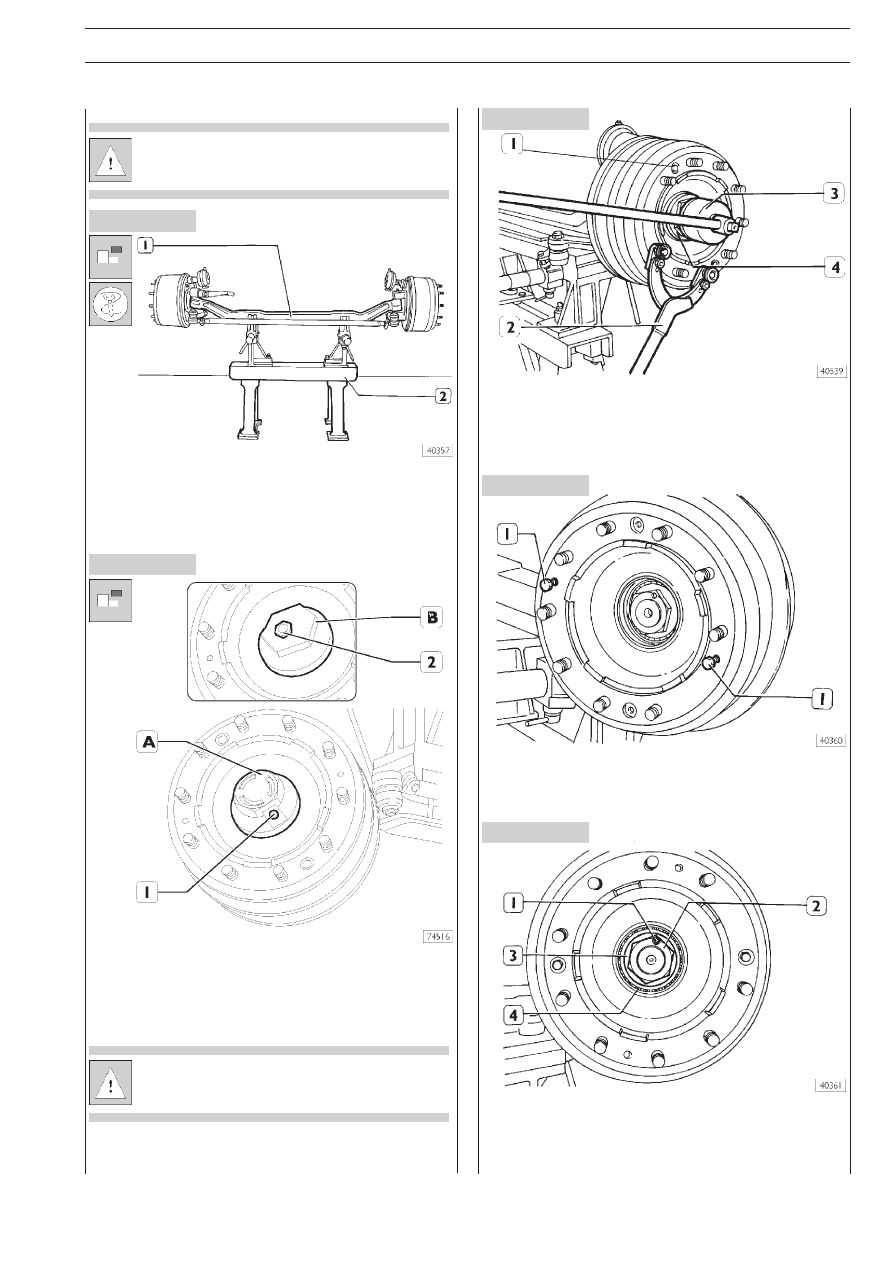

СНЯТИЕ  И УСТАНОВКА СТУПИЦ КОЛЕС

Снятие

Снимите колпак ступицы колеса и положите его в удобное
для хранения место, установите под ступицу емкость для
сбора масла. Отверните пробку (1) из крышки (A) или
пробку (2) контрольного отверстия в крышке (B).

Запрещается использовать для очистки прозрачO
ной части крышки (А) растворители на хлортеноO
вой основе.

Удерживая упорным рычагом 99370317 (2) ступицу, отверO
ните крышку (4) головкой 99354207 (3). Полностью слейте
масло. Отверните болты крепления тормозного барабана
(1) к ступице колеса.

Заверните два болта (1) в тормозной барабан.
Постепенно заворачивая болты, отделите тормозной бараO
бан от ступицы.

Отверните болт (1), отверните регулировочную гайку (2)
с помощью головки 99388001, снимите шайбу (3), извлекиO
те наружный подшипник (4) ступицы и снимите ступицу колеO
са вместе с распорным кольцом и внутренним подшипником.

8

ПЕРЕДНИЙ МОСТ 5886/2D (F9021)

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 8

Рисунок 9

Оцените износ тормозных накладок и тормозного барабаO
на, как это описано в разделе «ПНЕВМОПРИВОД ТОРO
МОЗОВ».

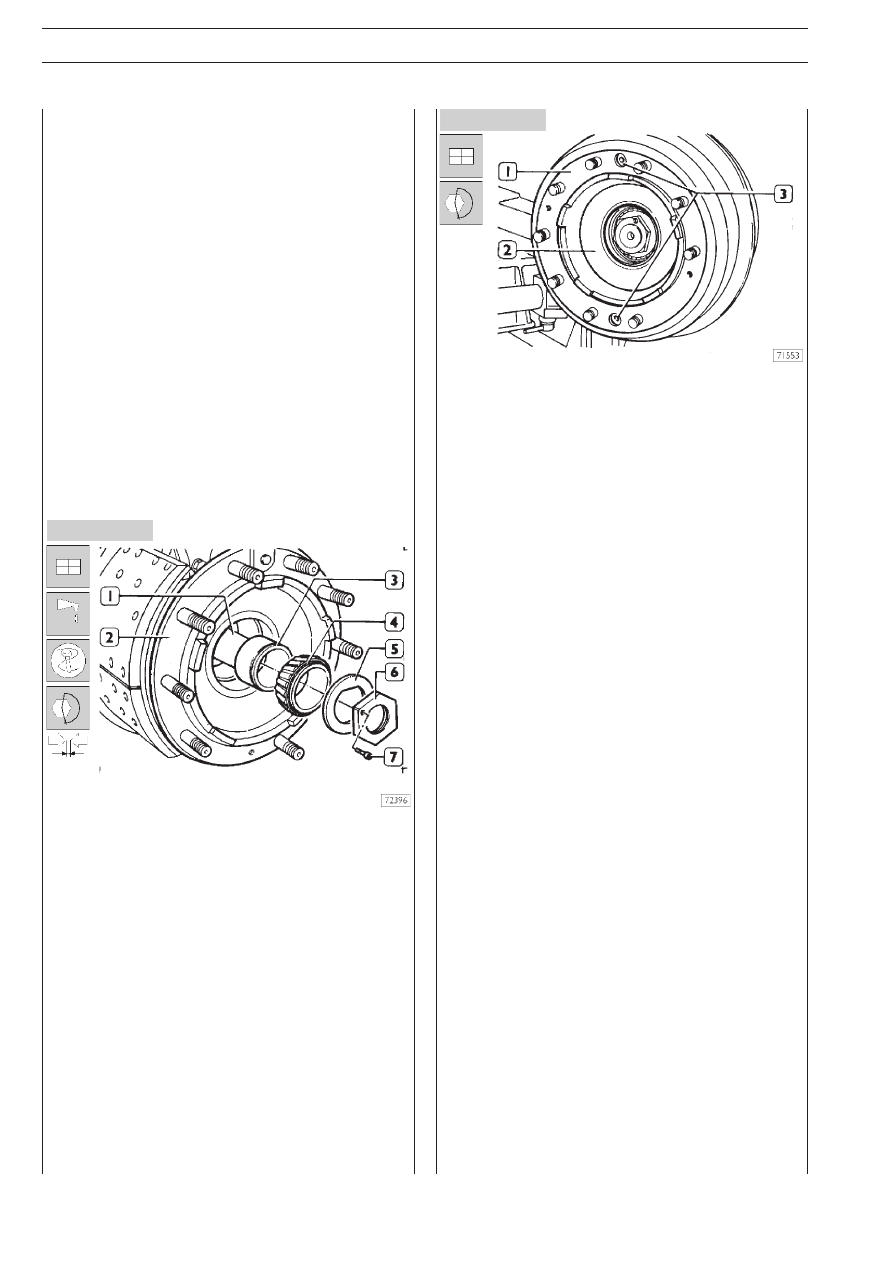

Установка ступиц колес

Наверните направляющую 99370715 на цапфу и смажьте
наружную поверхность цапфы маслом TUTELA W 140/MODA.
Аккуратно установите ступицу (2) на цапфе так, чтобы не поO
вредить сальник.
Установите распорное кольцо (3), внутреннее кольцо (4) коO
нического роликового подшипника.
отверните направляющую 99370712 (1).
Установите шайбу (5) и затяните регулировочную гайку (6).
С помощью головки 99388001 и динамометрического ключа
затяните гайку (6) с предписанным крутящим моментом.
Проверьте осевой зазор, как описано для моста 5886/D, и
затяните болт (7) с предписанным крутящим моментом.

Установите тормозной барабан (1) на ступицу (2).
Затяните болты (3) с предписанным крутящим моментом.

E

URO

T

RAKKER

 C

URSOR

 13

ПЕРЕДНИЙ МОСТ 5886/2D (F9021)

9

Рисунок 10

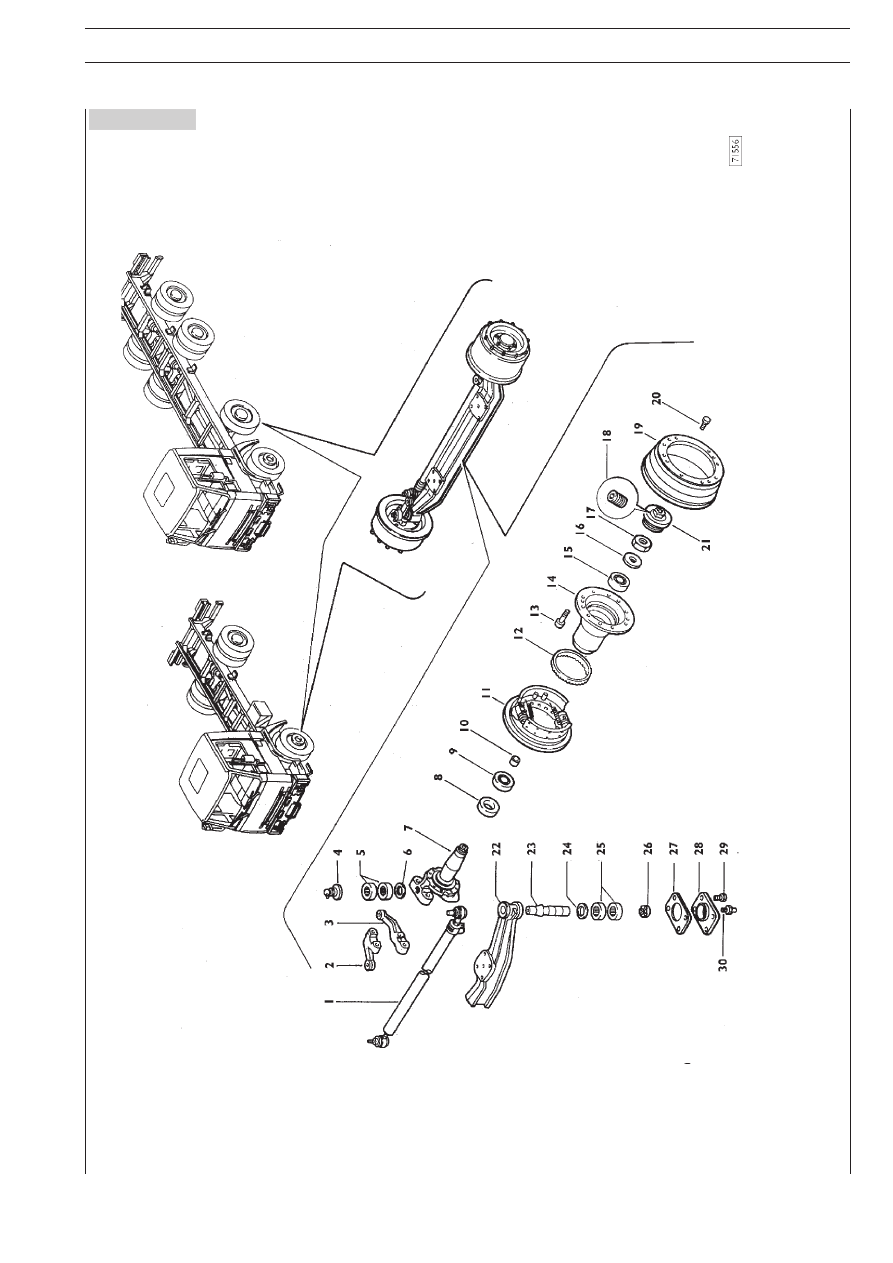

ДЕТ

АЛИ СТУПИЦ КОЛЕС ПЕРЕДНЕГО И ВТОРОГО МОСТОВ

1. — Поперечная рулевая тяга; 2. — Рычаг; 3. — Рычаг; 4. — Крышка с прессOмасленкой; 5. — Подшипники; 6. — Сальник; 7. — Поворо

тный кулак; 8. — Сальник;

9. — Подшипник; 10. — Распорное кольцо; 11. — Т

ормозной механизм; 12. — Задающее колесо; 13. — Шпильки крепления колес; 14. — С

тупица; 15. — Подшипник;

16. — Шайба; 17. — Регулировочная гайка подшипников ступицы; 18. — Пробка; 19. — Т

ормозной барабан; 20. — Болт; 21. — Крышка; 2

2. — Балка моста;

23. — Шкворень; 24. — Сальник; 25. — Подшипники; 26. — Опорная шайба; 27. — Регулировочная прокладка; 28. — Крышка; 29. — Болт;

 30. — ПрессOмасленка
