ПЕРЕДНИЙ МОСТ 5886/D (F9021)

13

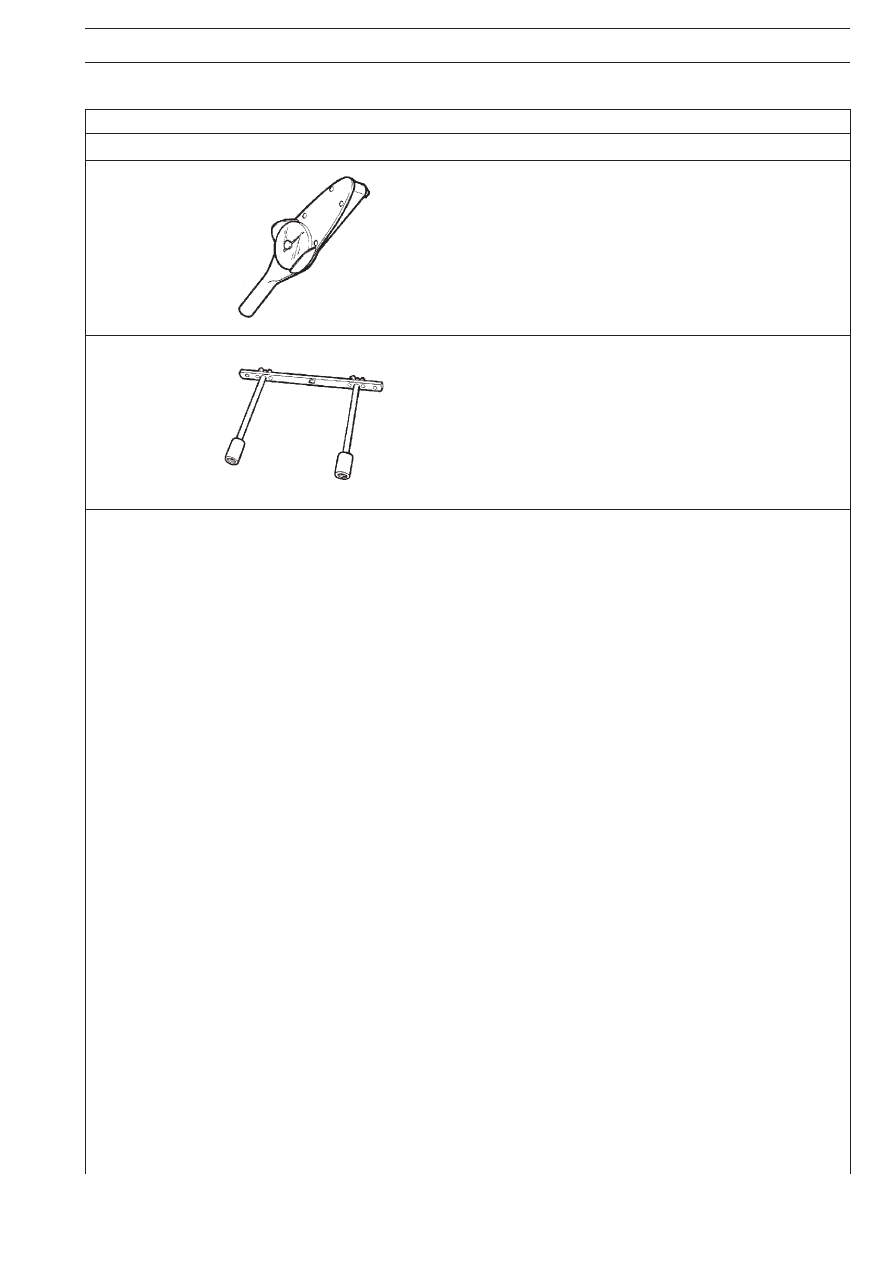

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99389819

Динамометрический ключ (0V10 Н·м)
с квадратным переходником 1/4"

99395026

Приспособление для проверки момента сопротивления прокручиV
ванию ступиц (используется с динамометрическим ключом)

14

ПЕРЕДНИЙ МОСТ 5886/D (F9021)

E

URO

T

RAKKER

 C

URSOR

 13

E

URO

T

RAKKER

 C

URSOR

 13

ПЕРЕДНИЙ МОСТ 5886/D (F9021)

15

520610

СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕГО МОСТА

Снятие

Установите автомобиль на ровной горизонтальной пло5
щадке и заблокируйте задние колеса.
Ослабьте затяжку гаек крепления передних колес.
Домкратом поднимите переднюю часть автомобиля и по5
ставьте его на две стойки.
Отверните гайки крепления колес и, используя гидравли5
ческий подъемник 99321024, снимите колеса.
Используя съемник 99347068 (1), отсоедините шарнир
рулевой тяги (3) от рычага (1).
Отсоедините:
❑ трубки (9) пневмосистемы от тормозных камер;

❑ провода датчиков АБС и датчиков износа тормозных

колодок, отсоединив разъемы (13), находящиеся за
лонжероном рамы.

Подведите под балку моста (8) гидравлический домкрат
с опорой 99370628.
Отверните гайки (4) стремянок рессор.
Снимите кронштейны (7) крепления штанги стабилизатора
(5) к балке моста, отвернув болты (6).
Отведите штангу стабилизатора (5) в сторону настолько,
чтобы она не мешала снимать мост.
Опустите гидравлический домкрат вместе с мостом.

Установка

При сборке выполните операции, описанные выше, в об5
ратном порядке, обращая внимание на следующее:

❑ Проверьте состояние резьбы стремянок рессор; в

случае возникновения затруднений с установкой очи5
стите резьбу (операция 500412) или замените стре5
мянки.

❑ Затяните болты и гайки с предписанным крутящим мо5

ментом.

❑ Запрещается повторно использовать самоконтрящие5

ся гайки.

❑ Проверьте упругие опоры и замените их, если обна5

ружите повреждения (операция 500417).

❑ Гидравлическим домкратом с опорой 99370628 под5

нимите мост так, чтобы концы центральных стяжных
болтов рессоры (11) вошли в отверстия (10) на рес5
сорных площадках балки моста.

❑ Проверьте и при необходимости отрегулируйте углы

установки передних колес.

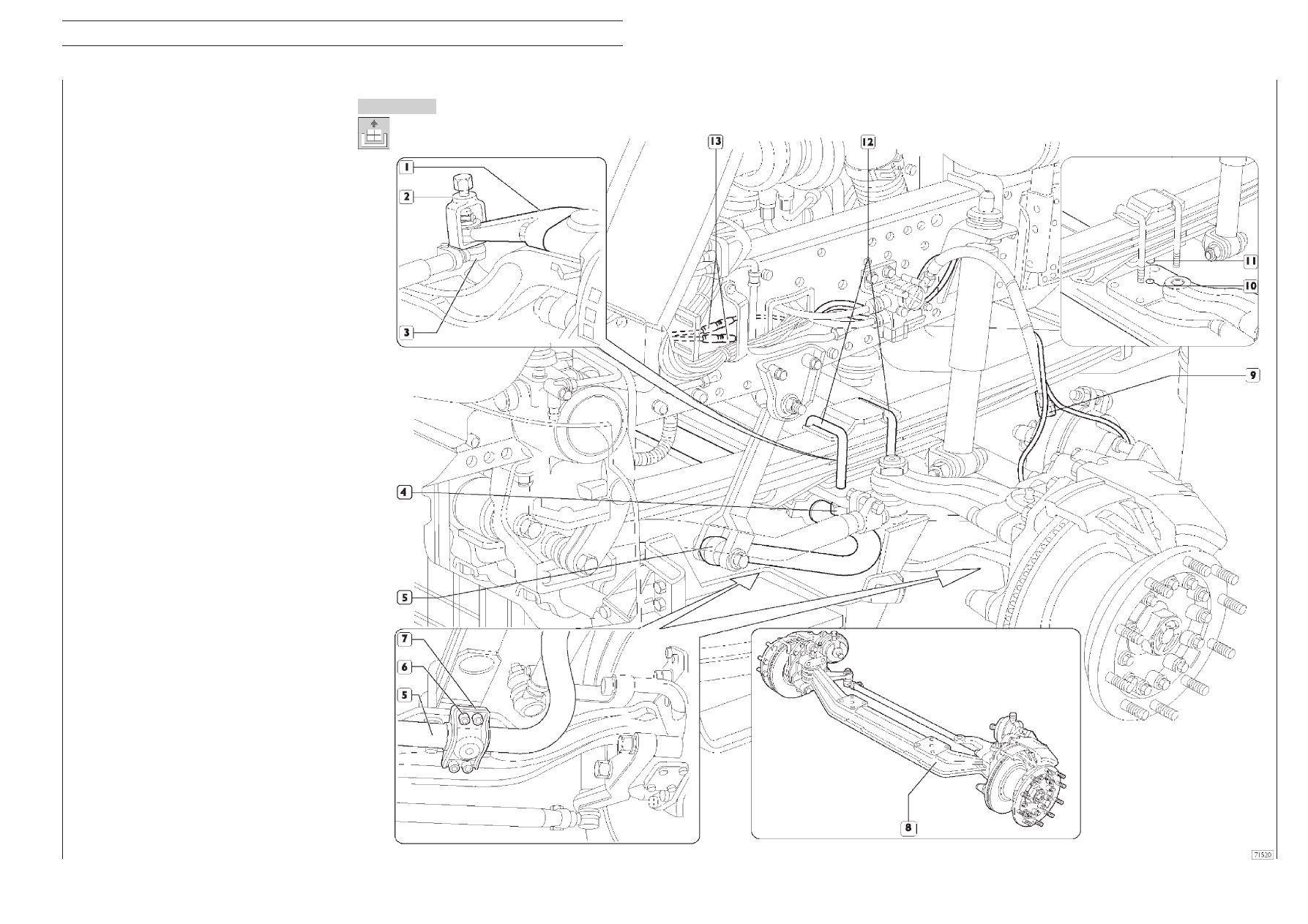

Рисунок 3

16

ПЕРЕДНИЙ МОСТ 5886/D (F9021)

E

URO

T

RAKKER

 C

URSOR

 13

520610

СНЯТИЕ И УСТАНОВКА ВТОРОГО МОСТА (АВТОМОБИЛИ 8

× 4 – 8 × 8)

Снятие

Установите автомобиль на ровной горизонтальной пло5
щадке и заблокируйте задние колеса.
Ослабьте затяжку гаек крепления передних колес.
Домкратом поднимите переднюю часть автомобиля и по5
ставьте его на две стойки.
Отверните гайки крепления колес и, используя гидравли5
ческий подъемник 99321024, снимите колеса.
Используя съемник 99347068 (1), отсоедините шарнир
рулевой тяги (5) от рычага (3).
Отсоедините:
❑ трубки (9) пневмосистемы от тормозных камер;

❑ провода датчиков АБС и датчиков износа тормозных

колодок, отсоединив разъемы (10), находящиеся за
лонжероном рамы.

Подведите под балку моста (1) гидравлический домкрат
с опорой 99370628.
Отверните гайки (2) стремянок рессор (9). Опустите гид5
равлический домкрат вместе с мостом.

Установка

При сборке выполните операции, описанные выше, в об5
ратном порядке, обращая внимание на следующее:

❑ Проверьте состояние резьбы стремянок рессор; в

случае возникновения затруднений с установкой очи5
стите резьбу (операция 500412) или замените стре5
мянки.

❑ Затяните болты и гайки с предписанным крутящим мо5

ментом.

❑ Запрещается повторно использовать самоконтрящие5

ся гайки.

❑ Проверьте упругие опоры и замените их, если обна5

ружите повреждения (операция 500417).

❑ Гидравлическим домкратом с опорой 99370628 под5

нимите мост так, чтобы концы центральных стяжных
болтов рессоры (7) вошли в отверстия (6) на рессор5
ных площадках балки моста.

❑ Проверьте и при необходимости отрегулируйте углы

установки передних колес.

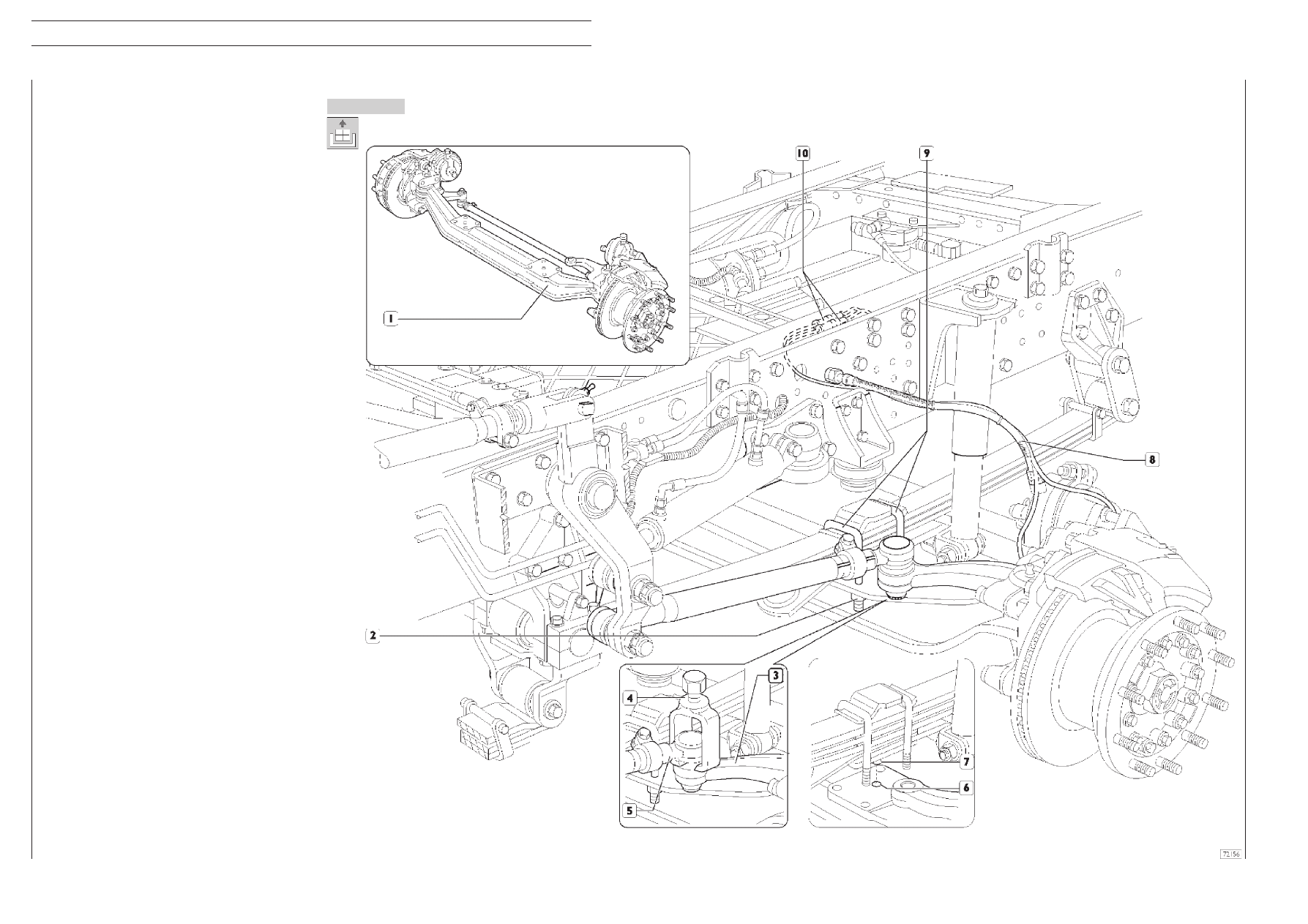

Рисунок 4
