Iveco EURO TRAKKER CURSOR 13. Руководство - часть 153

6

СДВОЕННЫЕ МОСТЫ (СРЕДНИЙ МОСТ)

E

URO

T

RAKKER

 C

URSOR

 13

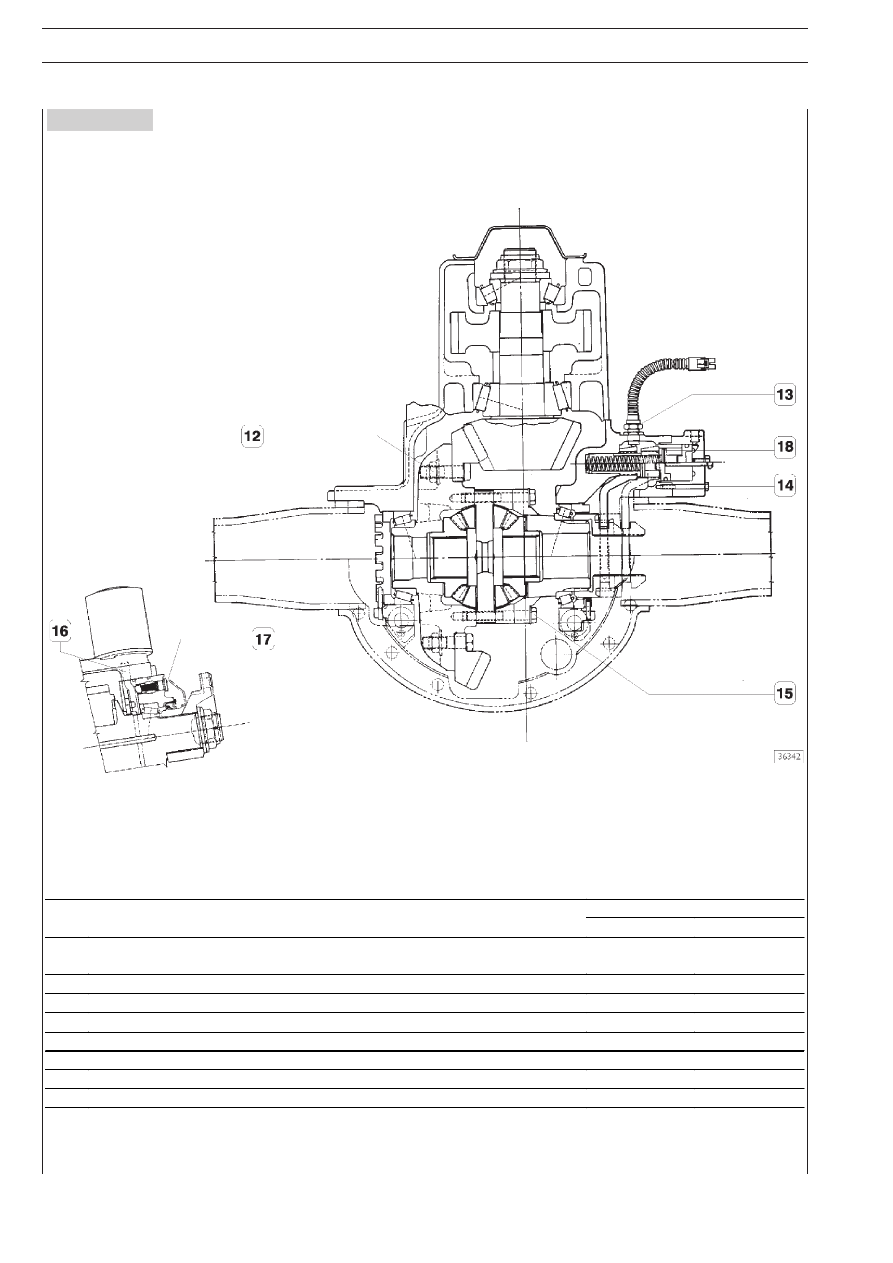

Рисунок 2

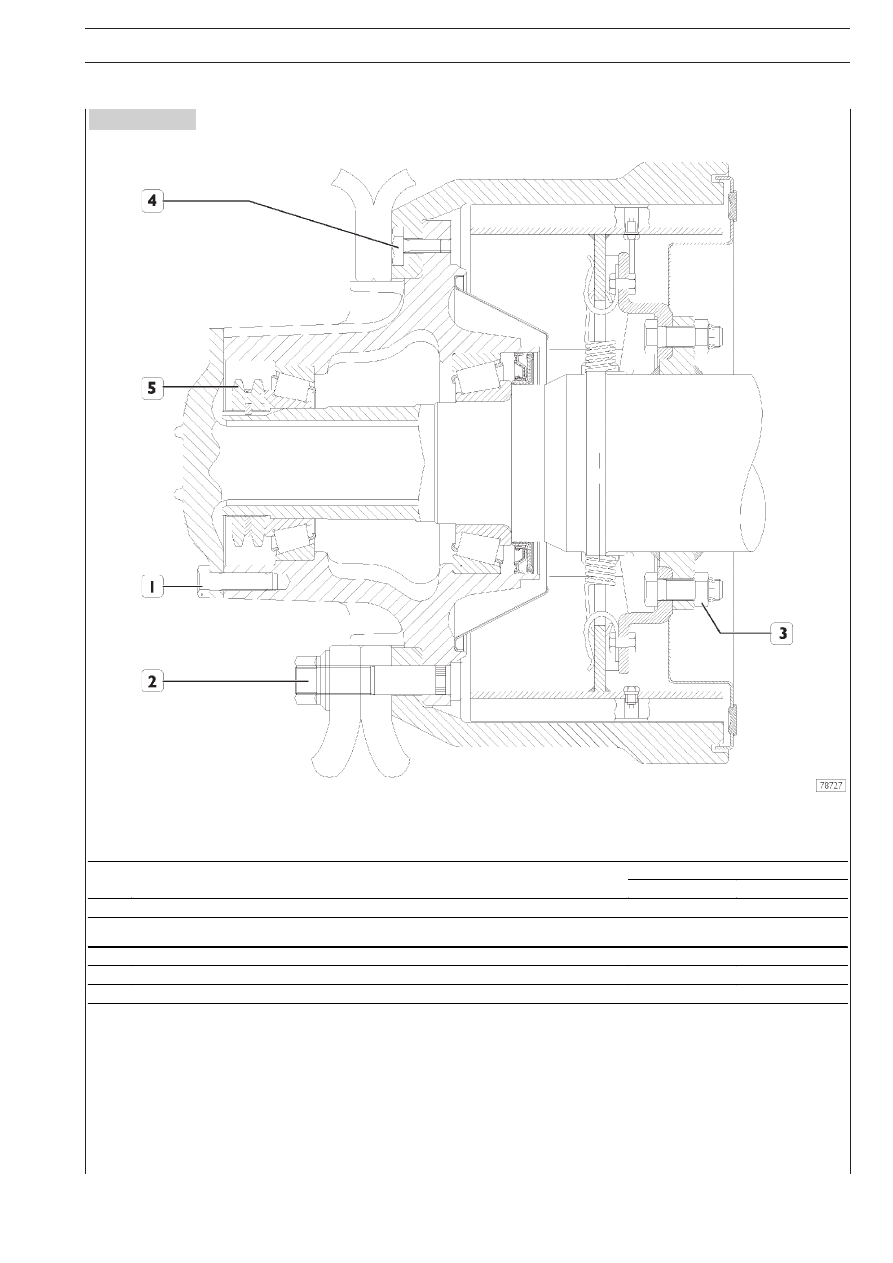

МОМЕНТ ЗАТЯЖКИ

УЗЕЛ

Н⋅м

кгм

12 Самоконтрящаяся гайка M16 × 1,5 крепления ведомой шестерни к коробке

дифференциала

310 ± 15

(31,5 ± 1,5)

13 Контргайка выключателя контрольной лампы M16 × 1

40 ± 5

(4 ± 0,5)

14 Болт крепления крышки механизма блокировки дифференциала

14 ± 2

(1,4 ± 0,2)

15 Болт M14 × 1,5 крепления половины коробки дифференциала

214,5 ± 22,5

(21,8 ± 2,2)

16 Штуцер масляного фильтра

67,5 ± 12,5

(6,7 ± 1,2)

17 Пробка редукционного клапана системы смазки

40,5 ± 13,5

(4 ± 1,3)

Болт крепления фильтра с металлической сеткой

не менее 65

(не менее 6,5)

18 Вал механизма блокировки дифференциала (нанести на резьбу LOCTITE 242)

57,5 ± 7,5

(5,7 ± 0,7)

E

URO

T

RAKKER

 C

URSOR

 13

СДВОЕННЫЕ МОСТЫ (СРЕДНИЙ МОСТ)

7

МОМЕНТ ЗАТЯЖКИ

УЗЕЛ

Н·м

кгм

1

Болт M14 × 1,5 крепления фланца полуоси к ступице колеса

207,9-256,9

(21,2-26,2)

2

Гайка крепления колеса

600

50

20

–

+

(60

5

2

–

+

)

3

Гайка болта крепления тормозного щита

275,5-304

(28-31)

4

Гайка крепления тормозного барабана к ступице колеса

36-44

(3,6-4,4)

5

Кольцевая контргайка регулировочной гайки ступицы колеса

392,3

(40 ± 2)

Рисунок 3

СЕЧЕНИЕ СТУПИЦЫ КОЛЕСА СДВОЕННЫХ ЗАДНИХ МОСТОВ 153E/2D

8

СДВОЕННЫЕ МОСТЫ (СРЕДНИЙ МОСТ)

E

URO

T

RAKKER

 C

URSOR

 13

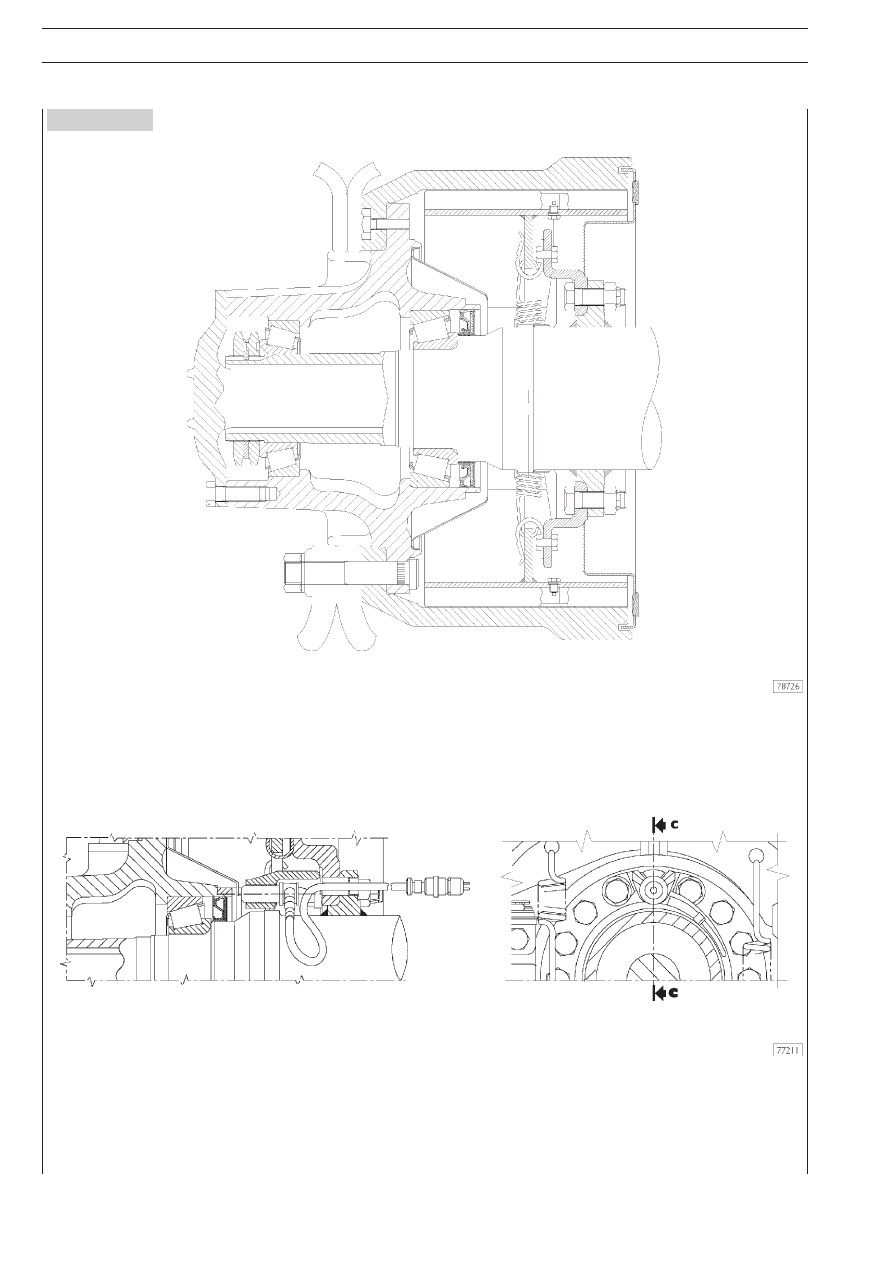

Рисунок 4

СЕЧЕНИЕ СТУПИЦЫ КОЛЕСА СДВОЕННЫХ ЗАДНИХ МОСТОВ 153E/2D

СЕЧЕНИЕ CC

ВАРИАНТ С ПРОТИВОБУКСОВОЧНЫМ РЕГУЛЯТОРОМ

E

URO

T

RAKKER

 C

URSOR

 13

СДВОЕННЫЕ МОСТЫ (СРЕДНИЙ МОСТ)

9

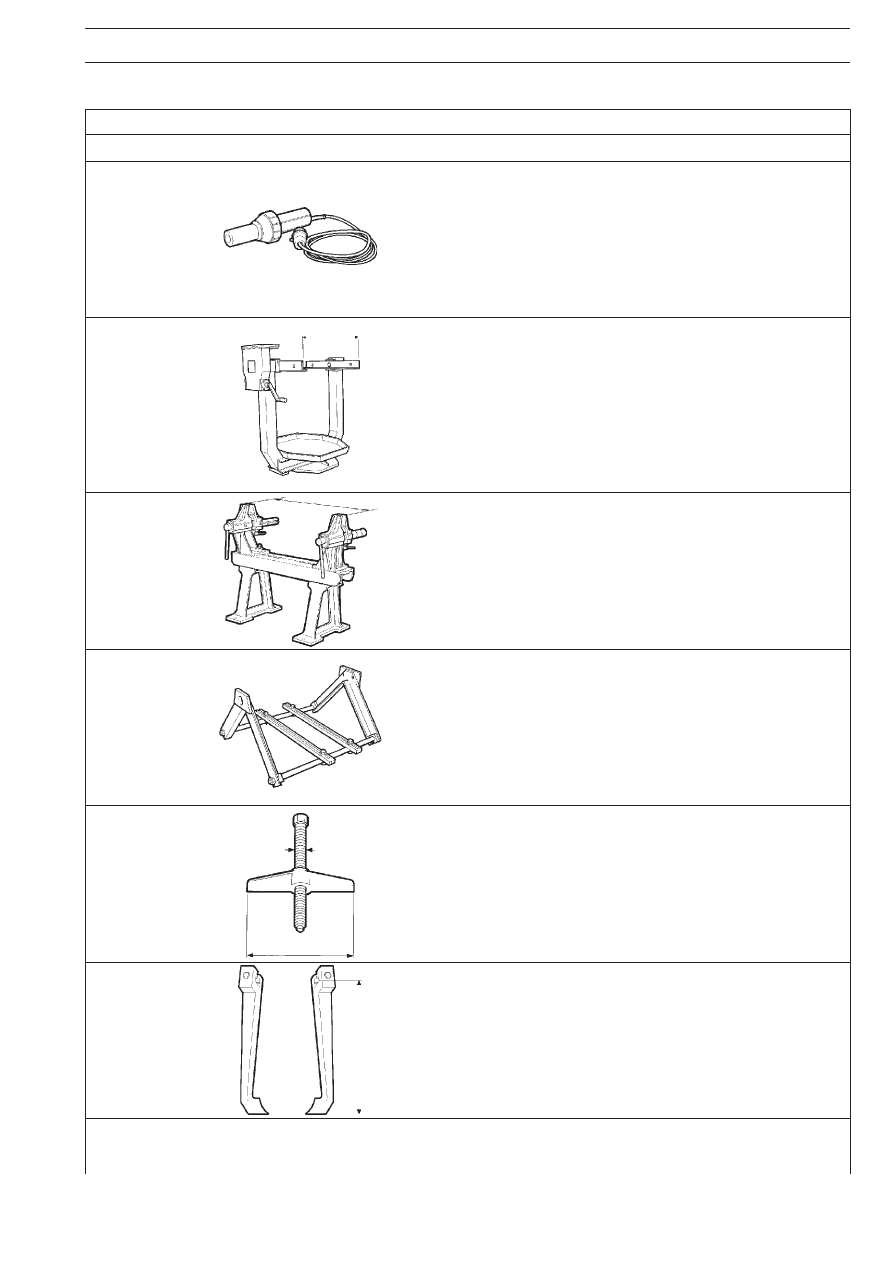

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99305121

Термопистолет

99322205

Поворотный стенд для ремонта узлов
(предельная нагрузка 10000 Н, крутящий момент 1200 Н·м)

99322215

Стенд для ремонта мостов

99322225

Опора для поддержки узлов (устанавливается на стенд 99322205)

99341003

Траверса винтового съемника

99341012

Комплект лап (2 шт.)
