СРЕДНИЙ МОСТ 452146/2D (R 9174)

17

Рисунок 27

Рисунок 28

Рисунок 29

Рисунок 30

Рисунок 31

Рисунок 32

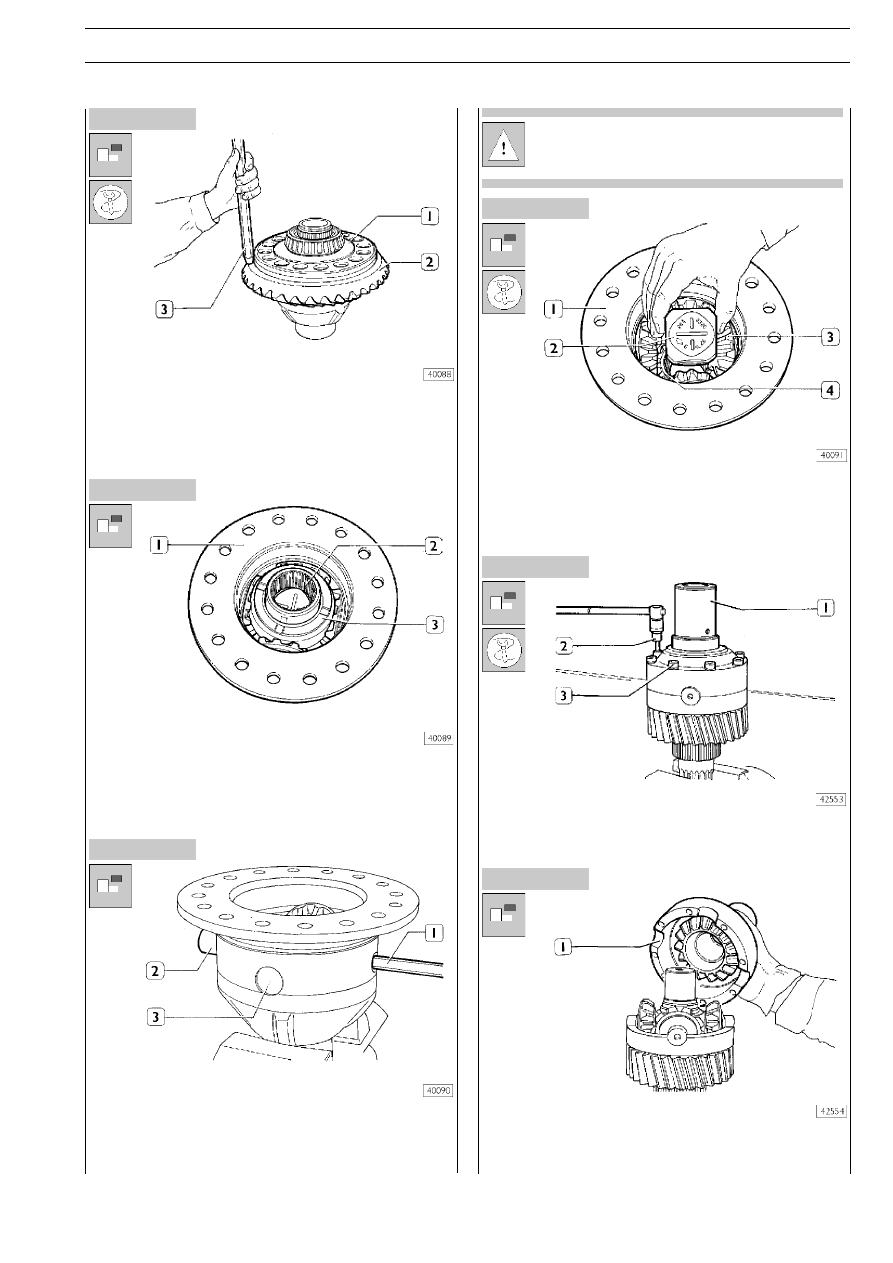

Отметьте положение крышки относительно коробки диффеR
ренциала.
Снимите крышку коробки дифференциала (1) и бородком
(3) отсоедините ведомую коническую шестерню (2).

Извлеките из коробки дифференциала (1) полуосевую шесR
терню (2) в сборе с опорной шайбой (3).

Бородком (1) извлеките длинную ось (2), затем две коротR
кие оси (3).

Точное положение длинной оси отмечено на корпуR
се крестовины (2, рис. 30) длинной риской, а коR
ротких осей — двумя короткими рисками.

Извлеките из коробки дифференциала (1) крестовину (2),
сателлиты (3) с соответствующими опорными шайбами и
вторую полуосевую шестерню (4).

Разборка коробки дифференциала

Зажмите коробку дифференциала (1) в тиски. ШестигранR
ным ключом на 8 мм (2) выверните болты (3).

Снимите половину коробки дифференциала (1) с солнечR
ной шестерней.

18

СРЕДНИЙ МОСТ 452146/2D (R 9174)

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 33

Рисунок 34

Рисунок 35

Рисунок 36

Рисунок 37

Рисунок 38

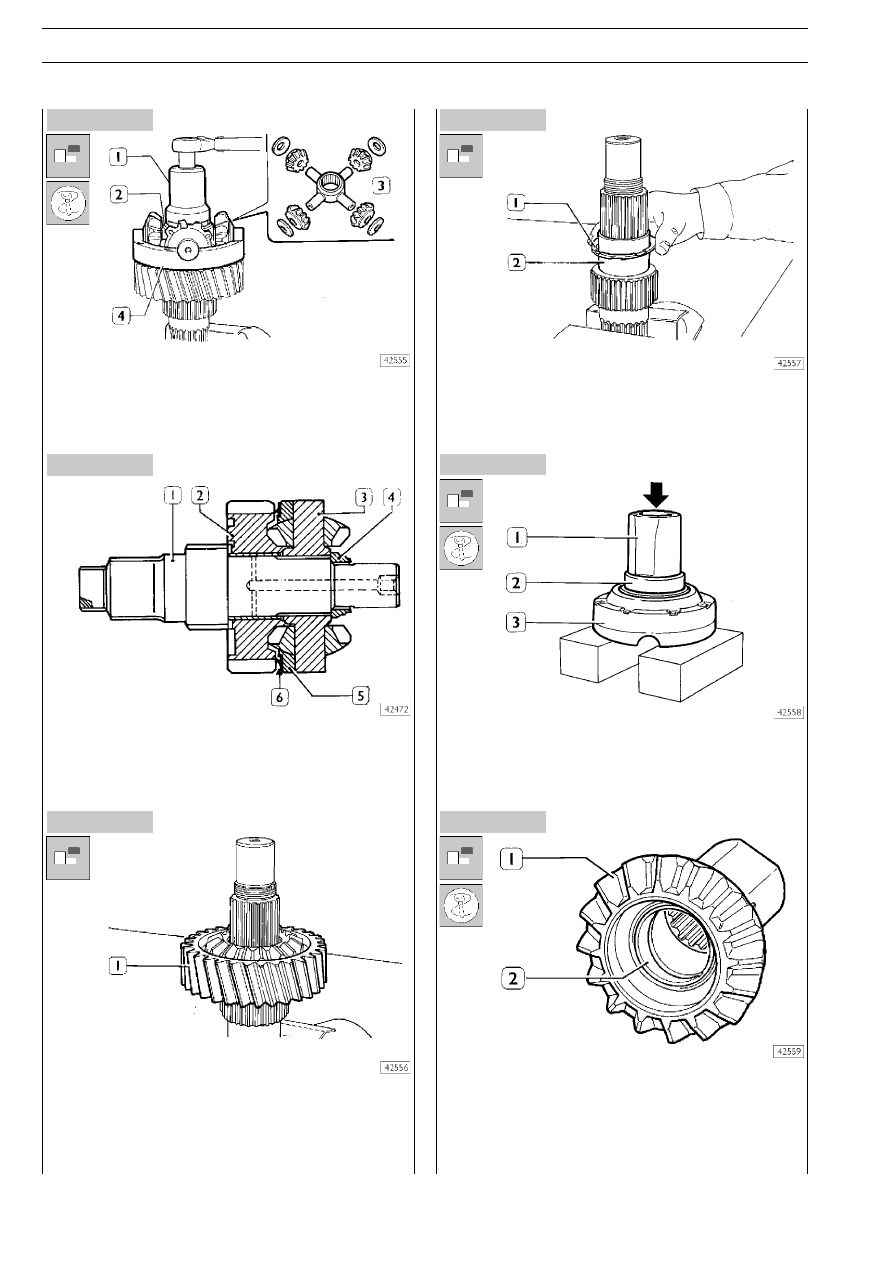

Бородком удалите кернение на кольцевой гайке (2). КлюR
чом 99355086 (1) отверните кольцевую гайку (2), извлекиR
те крестовину (3) и сателлиты с опорными шайбами. СниR
мите половину коробки дифференциала (4).

1. Ведущий вал — 2. Ведущая шестерня — 3. Крестовина —

4. Кольцевая гайка — 5. Половина коробки дифференциаR

ла — 6. Сальник

Снимите ведущую шестерню (1).

Снимите опорную шайбу (1) и втулку (2). При этом детали
разрушаются и не могут быть использованы повторно.

Нажимая на солнечную шестерню (1) в направлении, укаR
занном стрелкой, извлеките внутреннее кольцо роликового
подшипника (2) и солнечную шестерню из половины коробR
ки дифференциала (3).

С помощью бородка извлеките из солнечной шестерни (1)
втулку (2).

E

URO

T

RAKKER

 C

URSOR

 13

СРЕДНИЙ МОСТ 452146/2D (R 9174)

19

Рисунок 39

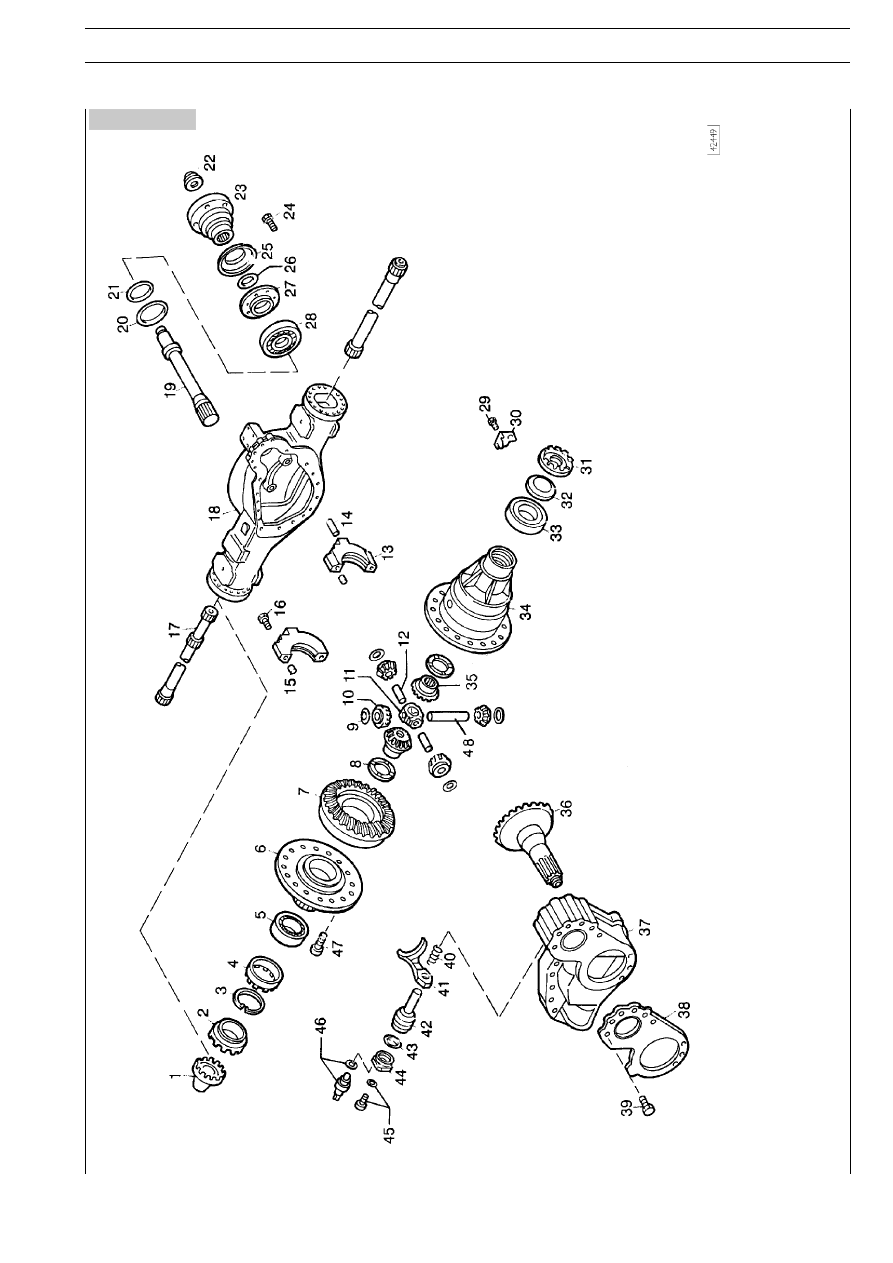

ДЕТ

АЛИ МЕЖКОЛЕСНОГО ДИФФЕРЕНЦИАЛА

1. Скользящая муфта — 2. Неподвижная муфта — 3. Стопорное кольцо — 4. Кольцевая гайка — 5. Подшипник — 6. Крышка коробки диффер

енциала — 7. Ведомая коническая

шестерня — 8. Опорная шайба — 9. Опорная шайба — 10. Сателлит — 11. Крестовина — 12. Короткая ось — 13. Крышка подшипника — 14.

 Штифт — 15. Штифт — 16. Болт —

17. Вал полуоси — 18. Картер моста — 19. Вал — 20. Сальник — 21. Сальник — 22. Г

айка — 23. Фланец — 24. Болт — 25. Маслоотражаю

щее кольцо — 26. Сальник —

27.

Крышка — 28. Подшипник — 29. Болт — 30. Стопорная пластина — 31. Кольцевая гайка — 32. Маслоотражающее кольцо — 33. Подшипни

к — 34. Коробка дифференциаR

ла — 35. Полуосевая шестерня — 36. Ведущая коническая шестерня — 37. Опора ведущей конической шестерни — 38. Регулировочная про

кладка — 39. Болт — 40. Пружина

— 41. Вилка — 42. Поршень — 43. Кольцо — 44. Крышка — 45. Болт — 46. Выключатель контрольной лампы — 47. Болт — 48. Длинная ось

20

СРЕДНИЙ МОСТ 452146/2D (R 9174)

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 40

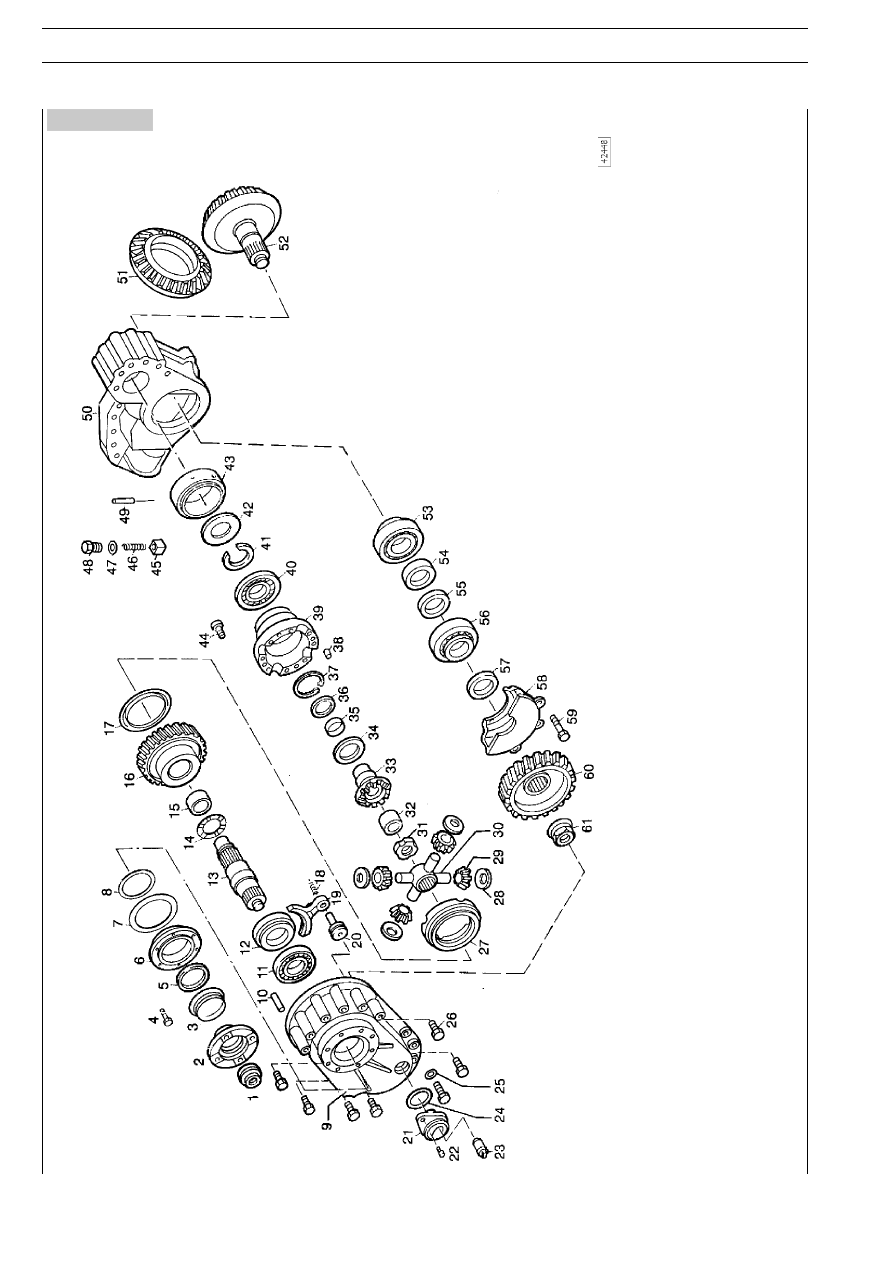

ДЕТ

АЛИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА

1. Г

айка — 2. Фланец — 3. Маслоотражающее кольцо — 4. Болт — 5. Сальник — 6. Крышка — 7. Сальник — 8. Сальник — 9. Картер — 10.

 Штифт — 11. Подшипник —

12.

Скользящая муфта — 13. Ведущий вал — 14. Шайба — 15. Втулка — 16. Ведущая цилиндрическая шестерня — 17. Маслоотражающее коль

цо — 18. Пружина — 19.

Вилка — 20. Поршень — 21. Крышка — 22. Болт — 23. Выключатель контрольной лампы — 24. Сальник — 25. Шайба — 26. Болт — 27. Поло

вина коробки дифференциаR

ла — 28.

Опорное кольцо — 29. Сателлит — 30. Крестовина — 31. Кольцевая гайка — 32. Втулка — 33. Солнечная шестерня — 34. Шайба

— 35. Маслоотражающее

кольцо — 36.

Сальник — 37. Стопорное кольцо — 38. Штифт — 39. Коробка дифференциала — 40. Подшипник — 41. Стопорное кольцо — 42.

 Диск — 43. Эксцентрик —

44. Болт — 45.

Поршень — 46. Пружина — 47. Шайба — 48. Пробка — 49. Штифт — 50. Картер — 51. Ведомая коническая шестерня — 52. В

едущая коническая шестерR

ня — 53. Подшипник — 54. Дистанционная втулка — 55. Регулировочная шайба — 56. Подшипник — 57. Кольцо — 58. Масляный коллектор

— 59. Болт — 60. Ведомая циR

линдрическая

шестерня

—

61.

Гайка
