4

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

E

URO

T

RAKKER

 C

URSOR

 13

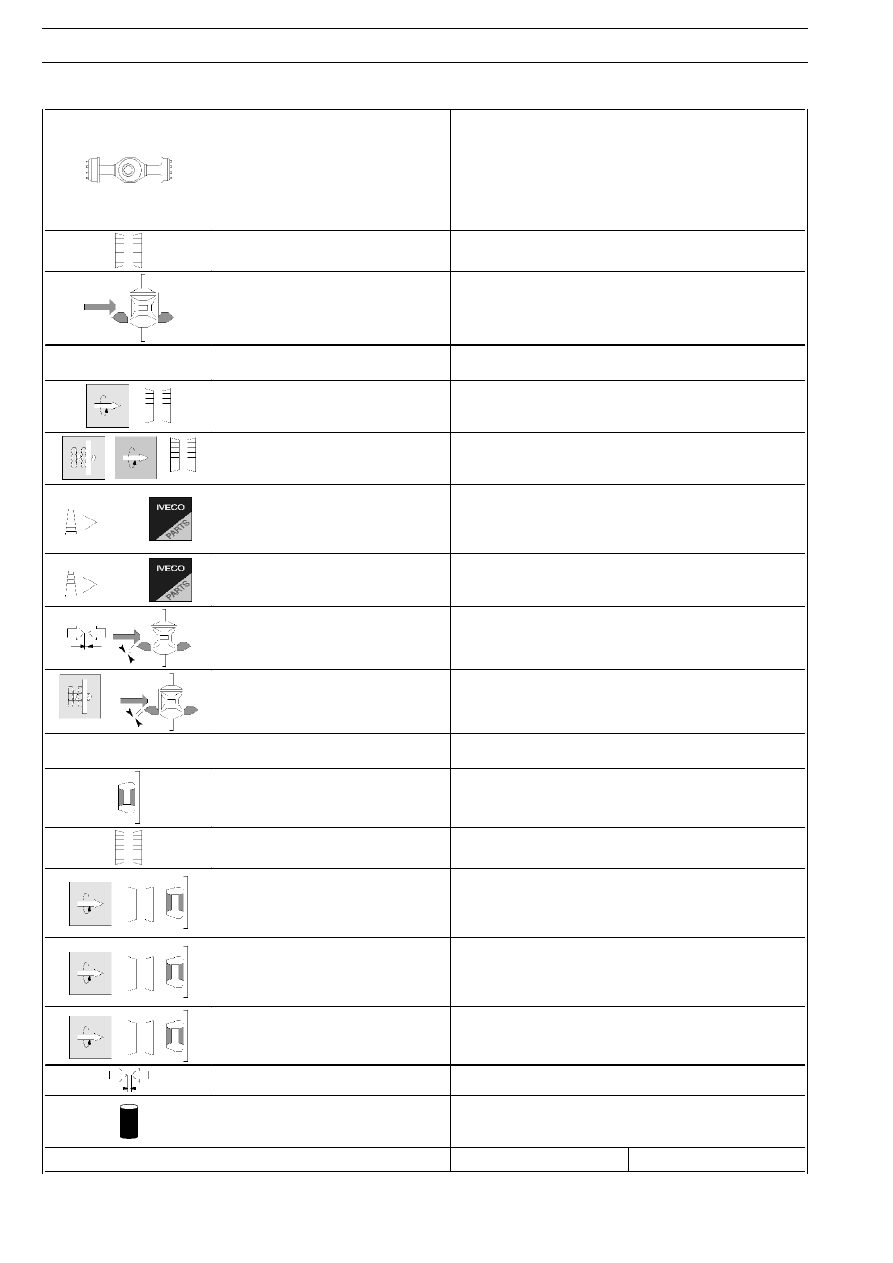

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип моста:
Ведущий, неразрезной, двухступенча-
тый, с механизмом блокировки межко-
лесного дифференциала и механиз-
мом блокировки межосевого диффе-
ренциала с пневматическим управле-
нием

452191/2D (R9274)-453291/2D (R9189)

Подшипники ведущей шестерни

2 конических роликовых подшипника и 1 цилиндрический

роликовый подшипник

Передаточное число пары конических
шестерен главной передачи

27/32 (1,185)-29/37 (1,276)-27/37 (1,370)-28/37

(1,321)-24/35 (1,458)-23/36 (1,565)-21/34 (1,619)-

19/33 (1,737)-21/40 (1,905)-17/35 (2,059)

Передаточное число планетарного
колесного редуктора

3,2

Сопротивление прокручиванию
подшипников ведущей конической
шестерни главной передачи

Н·м

1,5-3,5

Регулировка момента сопротивления
прокручиванию подшипников ведущей
шестерни

С помощью регулировочных шайб

Толщина шайб для регулировки
момента сопротивления качения
подшипников ведущей шестерни

мм

10-10,02-10,04-10,06-10,08-10,10-10,12-

10,14-10,16-10,18-10,20-10,22-10,24-10,26-
10,28-10,30-10,32-10,34-10,36-10,38-10,40-

10,42-10,44-10,46-10,48-10,50

Толщина шайб для регулировки распо-
ложения пятна контакта в паре кони-
ческих шестерен главной передачи, мм

3,3-3,4-3,5-3,6-3,7-3,8-3,9-4,0-4,1-4,2-4,3-

4,4-4,5-4,6-4,7

Зазор между ведущей и ведомой
коническими шестернями

мм

0,20-0,33

Регулировка зазора между ведущей и
ведомой коническими шестернями

С помощью кольцевых гаек

Регулировка общего момента сопротивления
прокручиванию подшипников

S

С помощью кольцевых гаек

СТУПИЦЫ КОЛЕС

Подшипники ступиц колес

2 конических роликовых подшипника

Сопротивление прокручиванию
подшипников ступицы: новые
подшипники с защищенной
поверхностью

Н·м

6-7 + (12-16)

Сопротивление прокручиванию
подшипников ступицы: приработанные
подшипники и новые смазанные
прокладки

Н·м

6-7 + (5-7)

Сопротивление прокручиванию
подшипников ступицы: приработанные
подшипники и прокладки

Н·м

3 Н·м + (2,5-4,5 Н·м)

Осевой люфт вала полуоси

мм

0,5-1

Масло для мостов
Заправочный объем

л

кг

TUTELA W140/MDA

27

24,3

Допустимая нагрузка на ось

кг

11000

16000

E

URO

T

RAKKER

 C

URSOR

 13

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

5

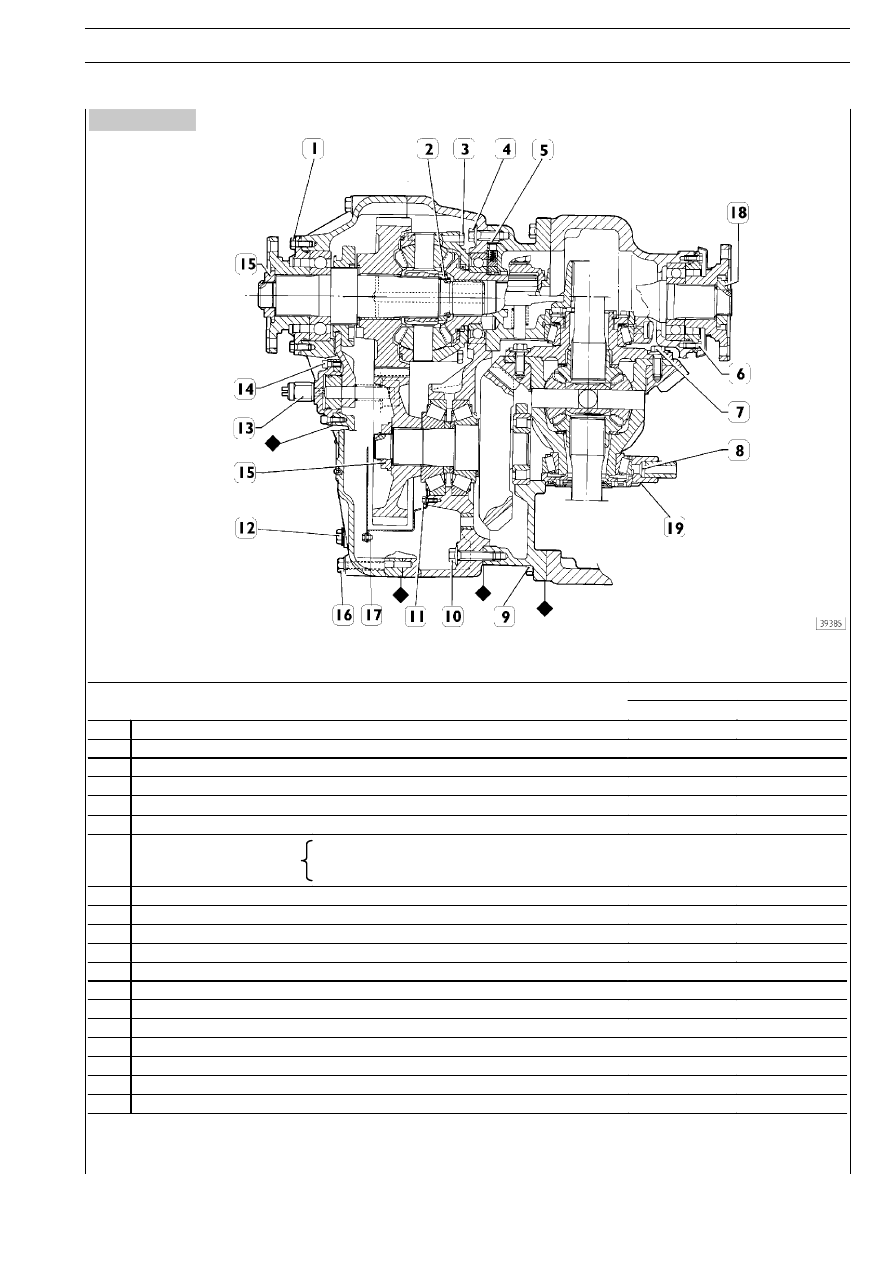

Рисунок 2

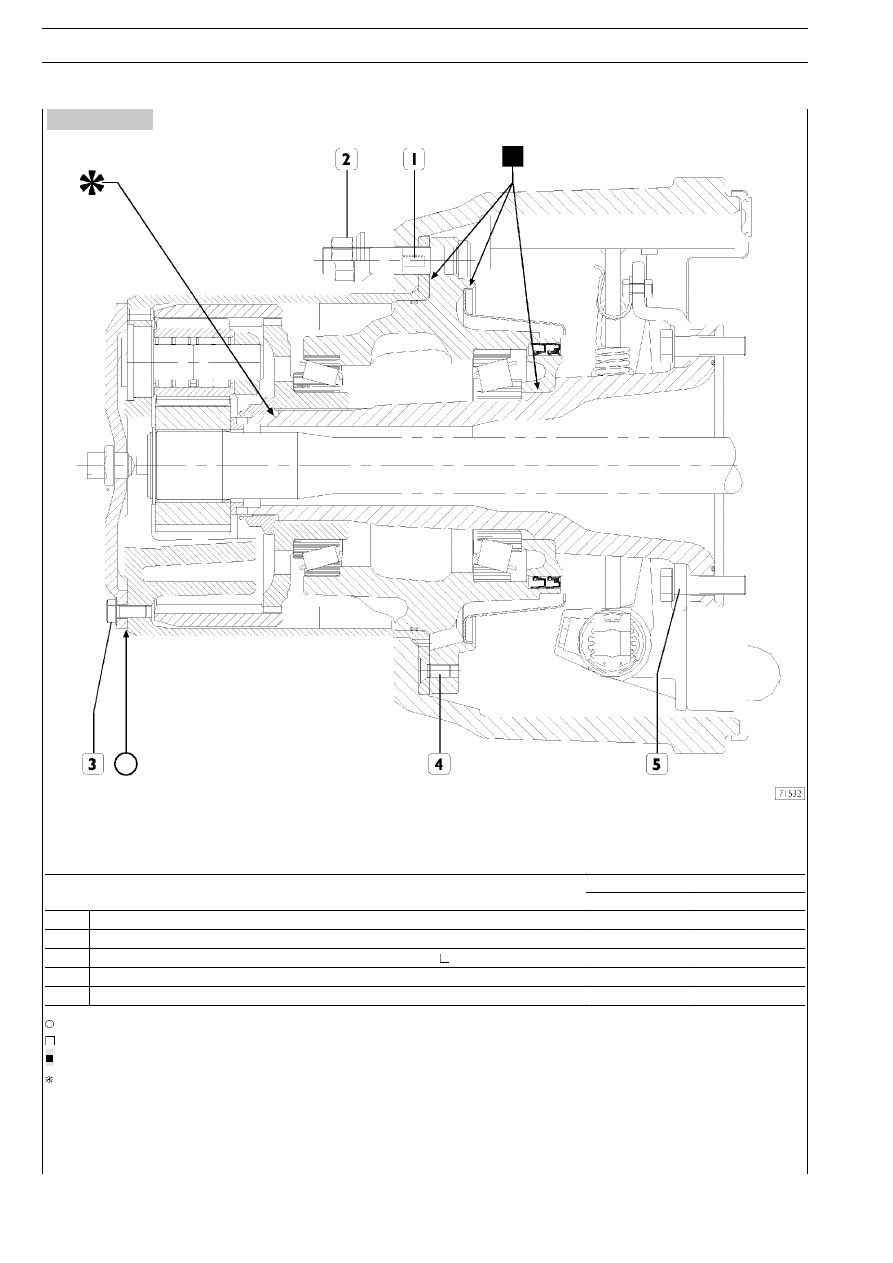

МОМЕНТЫ ЗАТЯЖКИ

МОМЕНТ ЗАТЯЖКИ

УЗЕЛ

Н⋅м

кгм

1

Болт с шестигранной головкой крепления крышки

62 ± 6

6,2 ± 0,6

2

Кольцевая гайка

230 ± 20

23 ± 2

3

Болт с шестигранной головкой

67 ± 8

6,7 ± 0,8

4

Самоконтрящийся болт

260 ± 25

26 ± 2,5

5

Резьбовая пробка M12 × 1,5

21,5 ± 1,5

2,1 ± 0,1

6

Болт с шестигранной головкой для крепления крышки

33 ± 3

3 ± 0,3

7

Самоконтрящийся болт

1-й этап
2-й этап

100

300 ± 10

10

30 ± 1

8

Самоконтрящийся болт крепления стопорной пластины

51 ± 5

5 ± 0,5

9

Самоконтрящийся болт

260 ± 25

26 ± 2,5

10 Самоконтрящийся болт

260 ± 25

26 ± 2,5

11 Самоконтрящийся болт крепления масляного коллектора

16 ± 2

1,6 ± 0,2

12 Резьбовая пробка

110 ± 10

11 ± 1

13 Выключатель

61 ± 6

6,6 ± 0,1

14 Болт с углублением в круглой цилиндрической головке

25 ± 2

2,5 ± 0,2

15 Самоконтрящаяся гайка

825 ± 25

82,5 ± 2,5

16 Болт крепления крышки

182,5 ± 17,5

18,2 ± 1,7

17 Гайка болта крепления масляного коллектора

16 ± 2

1,6 ± 0,2

18 Самоконтрящаяся гайка

700 ± 50

70 ± 5

19* Болт М16 крепления крышки к картеру дифференциала

270 ± 25

27 ± 2,5

?

Нанести на контактную поверхность герметик LOCTITE 573

*

Нанести на резьбу герметик LOCTITE AVX

6

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

E

URO

T

RAKKER

 C

URSOR

 13

МОМЕНТЫ ЗАТЯЖКИ

МОМЕНТ ЗАТЯЖКИ

УЗЕЛ

Н· м

кгм

1  Болт с потайной головкой для крепления барабана

25 ± 3

2,5 ± 0,3

2  Гайка крепления колеса

615 ± 35

5,0 ± 0,5

3  Болт крепления крышки к водилу планетарного редуктора

50 ± 5

5,0 ± 0,5

4  Болт с потайной головкой

50 ± 5

50,0 ± 0,5

5  Болт крепления крышек подшипников

295 ± 30

29,5 ± 3

  Нанести на контактную поверхность герметик LOCTITE 510

  Нанести на резьбу герметик LOCTITE 573



Нанести на контактную поверхность герметик LOCTITE 573



Нанести на контактную поверхность смазку MOLYKOTE

Рисунок 3

E

URO

T

RAKKER

 C

URSOR

 13

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

7

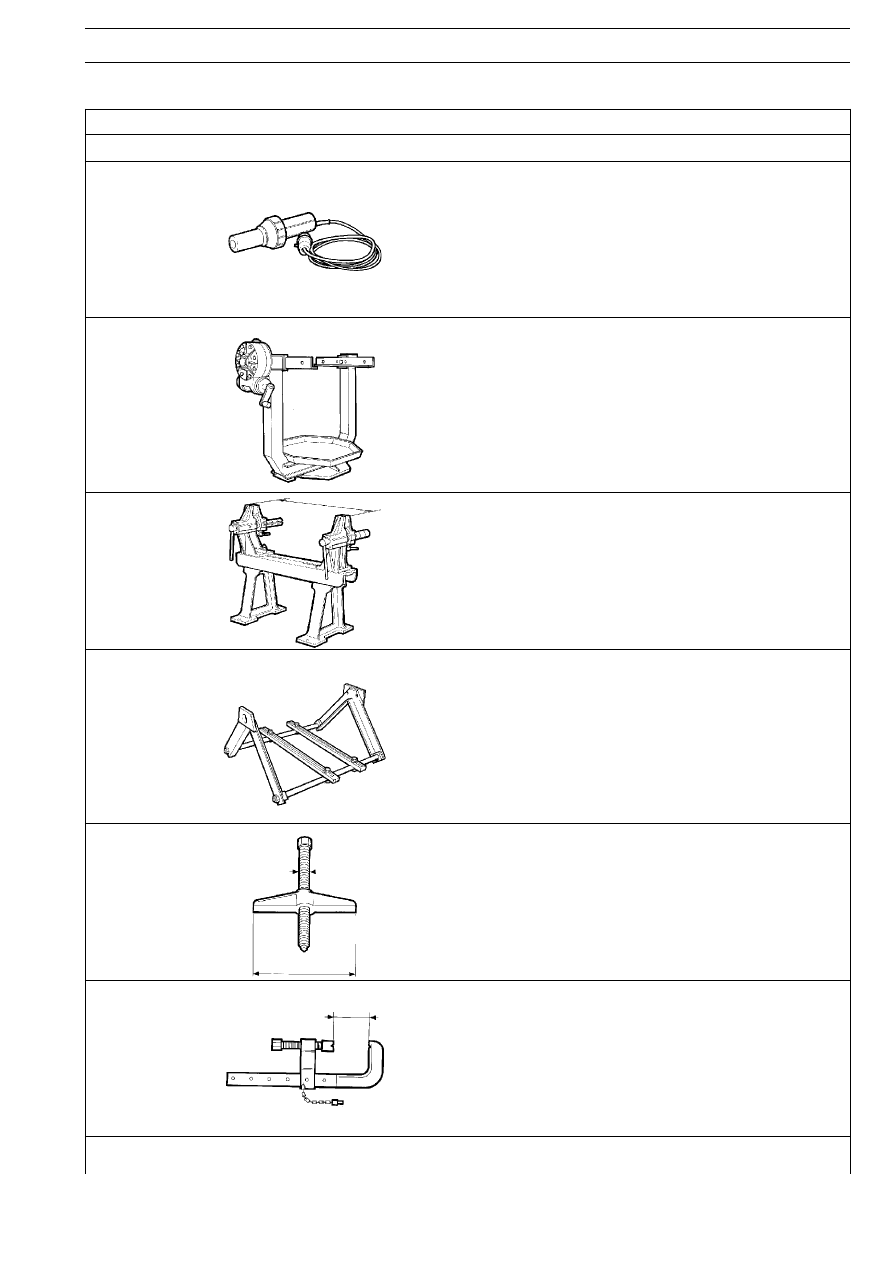

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99305121

Термопистолет

99322205

Поворотный стенд для ремонта тяжелых узлов
(нагрузка до 1000 Н, момент до 120 даН·м)

99322215

Стенд для ремонта мостов

99322225

Опора для поддержки узлов
(устанавливается на стенд 99322205)

99341003

Траверса винтового съемника

99341015

Струбцина
