КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОРОБКИ ПЕРЕДАЧ

EuroTronic Automated 16 AS 2601 .O.D.

Подшипниêи
-

ведóщий входной вал

-

Вал ERG*

-

промежóточные валы

с шариêами

с цилиндричесêими ролиêами

с êоничесêими ролиêами

Подшипниêи
-

ведóщий входной вал

-

Вал ERG*

-

промежóточные валы

0 - 0,1 мм
0 - 0,1 мм

–0,05 - + 0,05 мм

Осевой люфт
-

ãлавный вал

-

разрезное êольцо ведóщеãо входноãо
вала

0,2 мм

0 + 0,1 мм

Температóра для óстановêи подшипниêов
в ãнезда

120°C

Сêорость принóдительной подачи масла
в системе смазêи при положительном
ходе насоса (вêлючена 12-я передача,
температóра масла 80°C)

Давление масла при вêлюченной 12-й
передаче на 2400 об/мин и
температóре масла:

40°C
80°C

Тип масла

50 дм

3

/мин

1,7 бар
1,2 бар

Tutela ZC 90

л

11

êã

12

ERG* = Планетарный редóêтор
O.D. = Повышающая передача

6

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

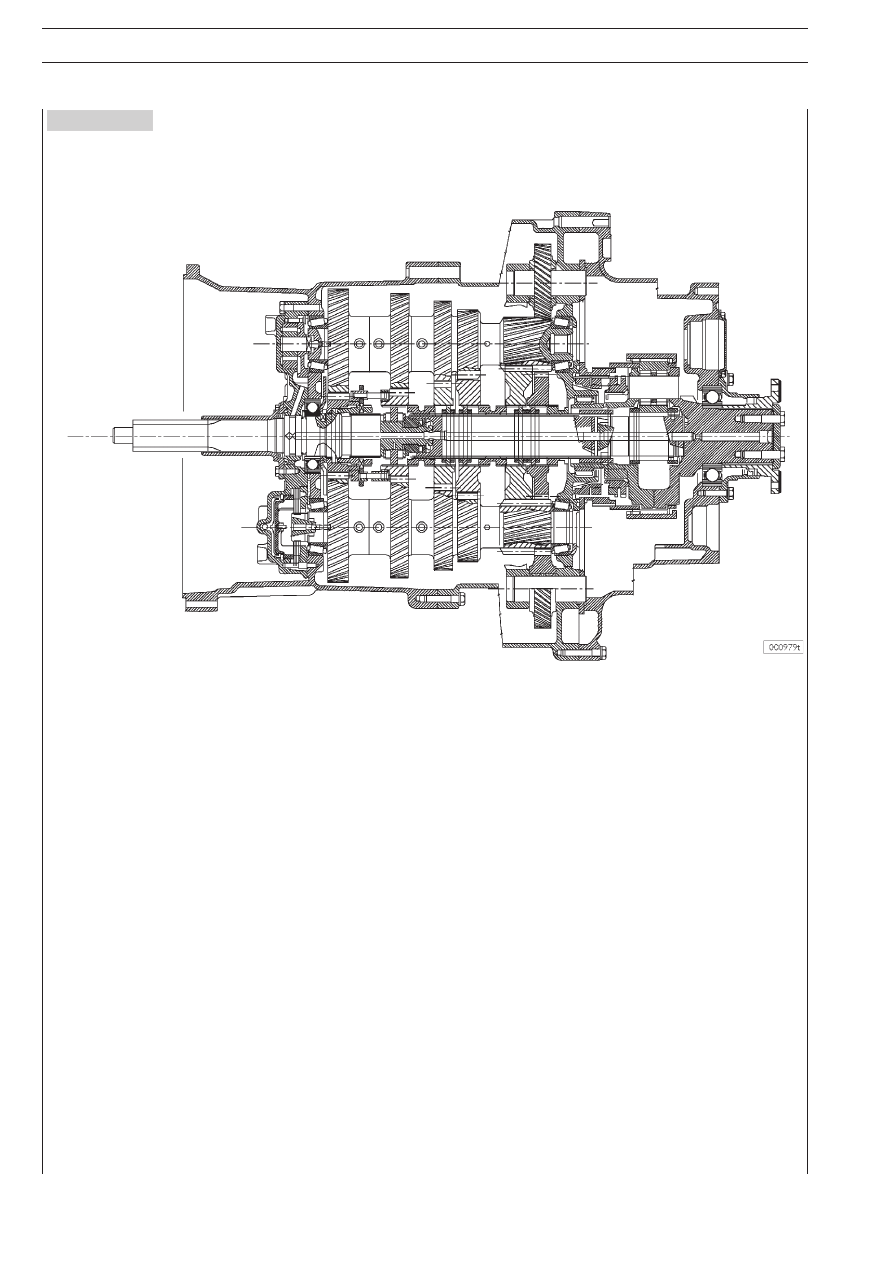

Рисунок 2

ПРОДОЛЬНЫЙ РАЗРЕЗ КОРОБКИ ПЕРЕДАЧ EUROTRONIC 16AS 2601 D.D./O.D.

O.D. = Повышающая передача

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

7

МОМЕНТ ЗАТЯЖКИ

ОПИСАНИЕ

Н·м

кгм

1 Болты êрепления привода КП

23

2,3

2 Гайêи êрепления масляноãо насоса

10

1

3 Болты êрепления êрышêи ведóщеãо вала

23

2,3

4 Болт êрепления штифта рычаãа выêлючения сцепления

M 12 8.8
M 12 10.9

79

115

7,9

11,5

5 Болты êрепления êрышêи (нанести на резьбó смазêó LOCTITE 241)

79

7,9

6 Болты êрепления привода сцепления

23

2,3

7 Пробêа отверстия для выпóсêа воздóха из привода сцепления

22

2,2

8 Болты êрепления задней части êартера ê центральной части êартера

46

4,6

9 Болты êрепления óсиливающей пластины фланца

120

12

10 Болты êрепления задней êрышêи

5

4,6

11 Датчиê частоты вращения

45

4,5

12 Болты êрепления центральной части êартера ê передней части êартера

50

5

Шпильêа на штоêе (нанести на резьбó смазêó LOCTITE 262)

23

2,3

Канал для отвода паров масла

10

1

Резьбовая пробêа M 10 × 1 в задней части êартера

15

1,5

Резьбовая пробêа M 24 × 1 в задней части êартера

60

6

Болт М 12 êрепления êрышêи êоробêи отбора мощности

79

7,9

Резьбовая пробêа M 24 × 1,5 в центральной части êартера

60

6

Болты êрепления êронштейнов шарнира вилêи в задней части êартера

23

2,3

Рисунок 3

МОМЕНТЫ ЗАТЯЖКИ

8

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99305121

Устройство подачи горячего воздуха

99322205

Поворотный стенд для ремонта крупных узлов

99322225

Кронштейн для поддержки узлов
(устанавливается на стенд 99322205)

99341003

Траверса винтового съемника

99341013

Упорный блок

99341015

Струбцина
