76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.15

Обозначение

Расположение

M3/1

Точа массы спереди абины (масса синала)

M3/2

Точа массы спереди абины (масса питания)

M8

Точа массы на левом лонжероне для переднео освещения

T1

Эвипотенциальный плетеный провод рамы/абины спереди справа

M10

Точа массы на правой стороне блоа цилиндров

Точки подключения электрической системы к массе снаружи спереди кабины и на раме

76

II.16

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

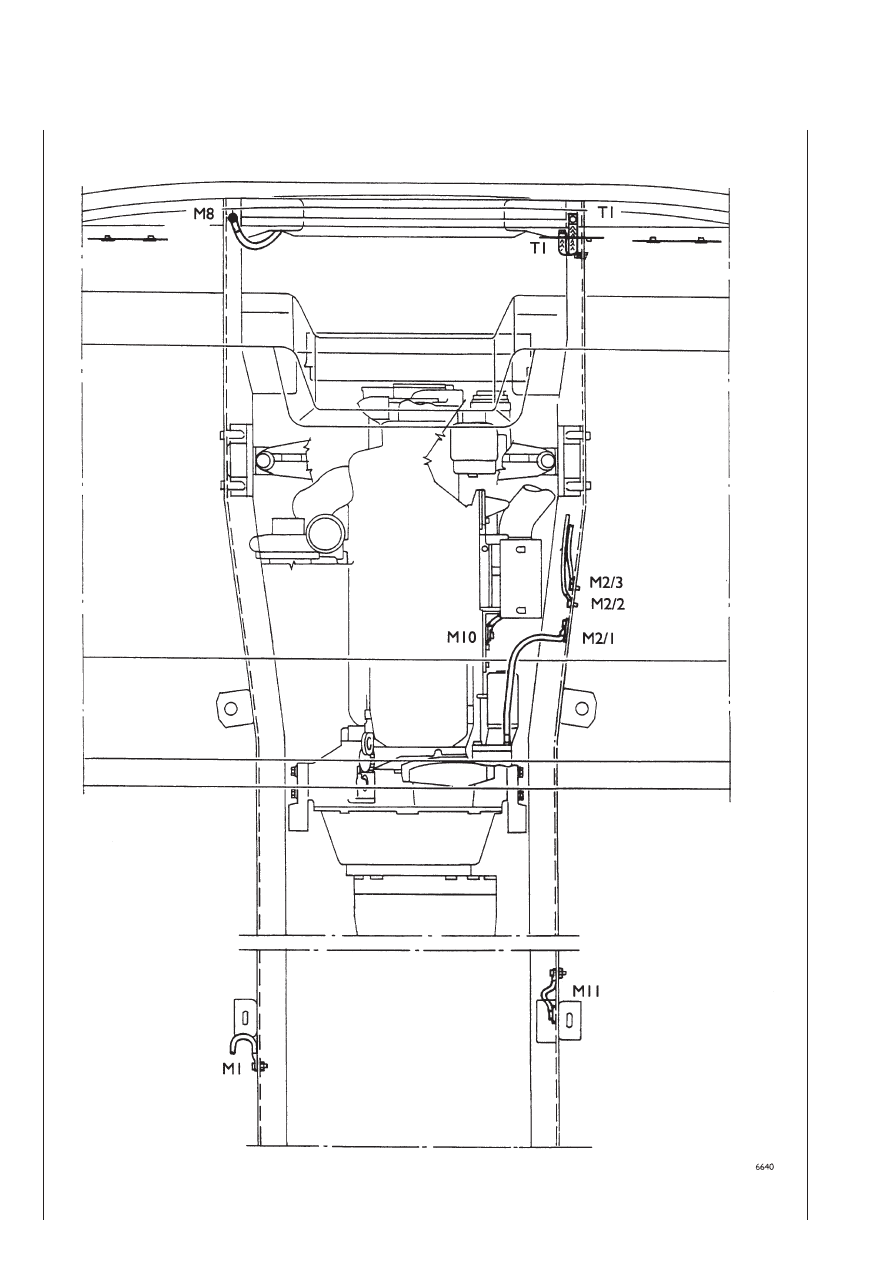

Точки подключения электрической системы к массе на раме

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.17

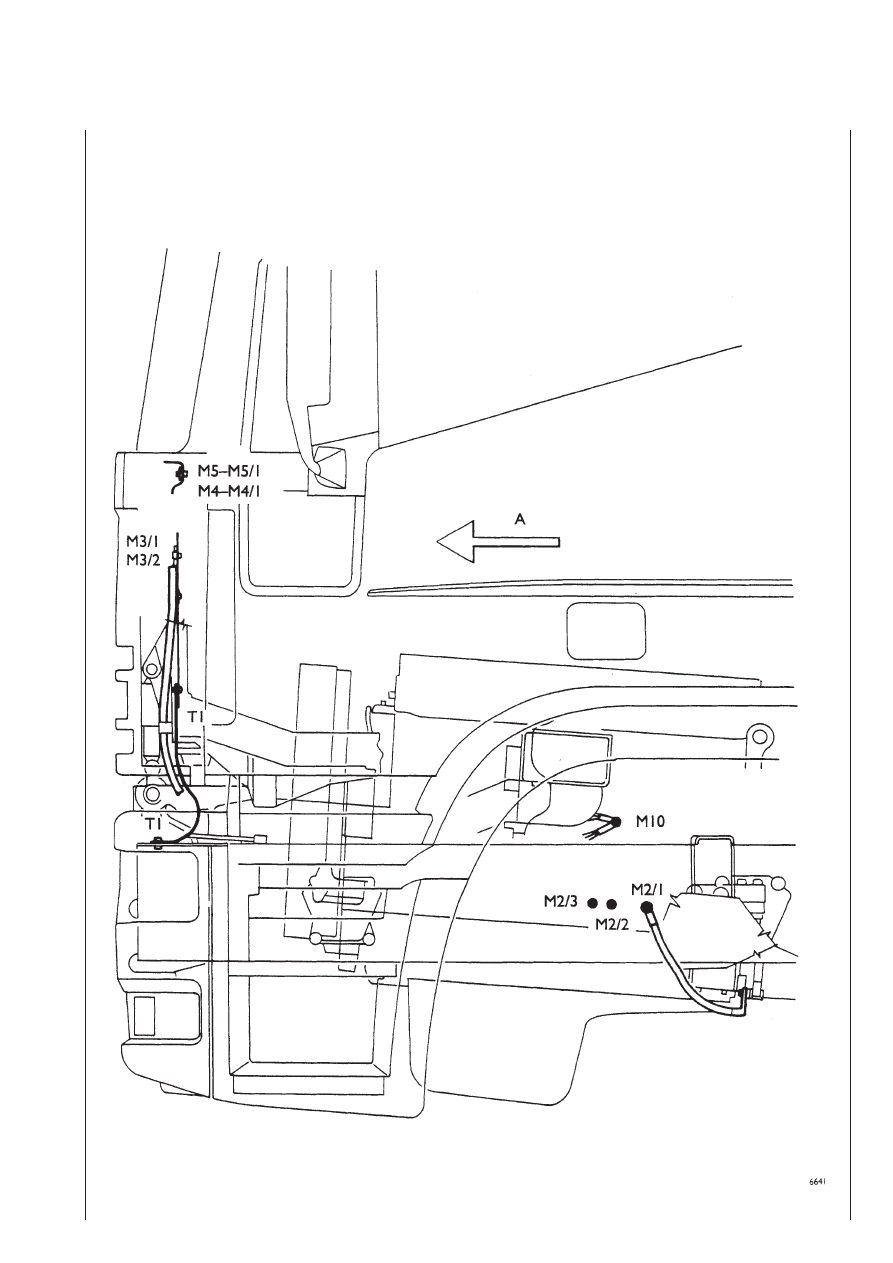

Точки подключения электрической системы к массе на раме и спереди кабины

А = направление движения

76

II.18

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Обозначение

Расположение

M4

Точа массы внтри абины спереди справа (масса питания)

M4/1

Точа массы внтри абины спереди справа (масса синала)

M5

Точа массы внтри абины спереди слева (масса питания)

M5/1

Точа массы внтри абины спереди слева (масса синала)

M9

Точа массы системы ABS/EBS

Точки подключения к массе справа и слева в передней части внутри кабины

А = направление движения
