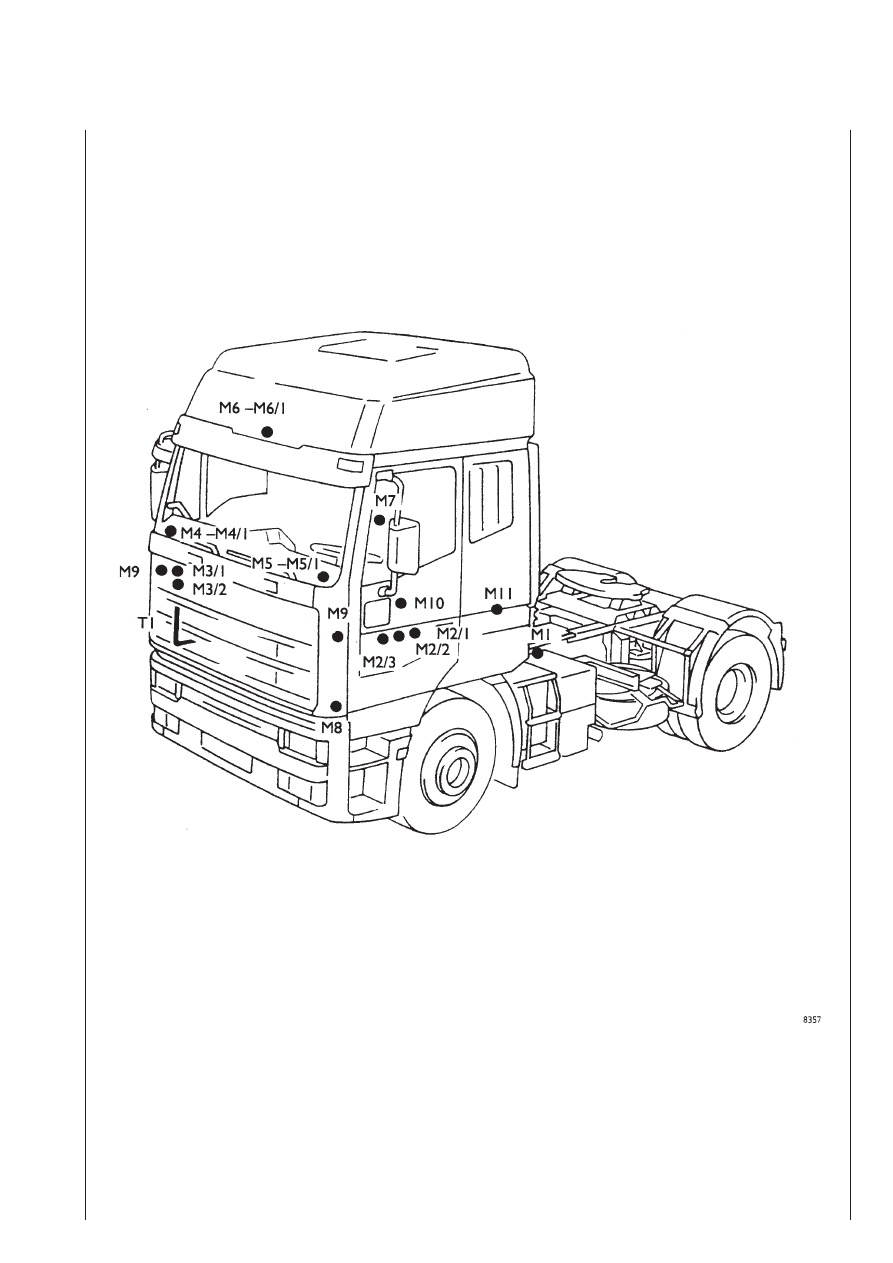

76 ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА ОБЩИЕ СВЕДЕНИЯ II.11 Расположение на автомобиле точек подключения к массе 11.9 M1. МАССА АККУМУЛЯТОРА — M2/1. МАССА СТАРТЕРА — M2/2 — M2/3. МАССА С ПРАВОЙ СТОРОНЫ РАМЫ — М3/1—M3/2. МАССА M4—M4/1. МАССА С ПРАВОЙ СТОРОНЫ ВНУТРИ КАБИНЫ — M5/M5/1. МАССА С ЛЕВОЙ СТОРОНЫ ВНУТРИ КАБИНЫ — M6—M6/1. МАССА КАБИНЫ (ПАНЕЛЬ КРЫШИ) — M7. МАССА С ПРАВОЙ ЗАДНЕЙ СТОРОНЫ ВНУТРИ КАБИНЫ — M8. МАССА ПЕРЕДНЕГО ВНЕШНЕГО ОСВЕЩЕНИЯ — M9. МАССА АНТИБЛОКИРОВОЧНОЙ СИСТЕМЫ ТОРМОЗОВ И ПРОТИВОN БУКСОВОЧНОГО РЕГУЛЯТОРА ABS/ASR — M10. МАССА НА ДВИГАТЕЛЕ — M11. МАССА ЗАДНИХ ФОНАРЕЙ И ЗАДНЕГО ВСПОМОГАТЕЛЬN НОГО ОБОРУДОВАНИЯ — T1. ЭКВИПОТЕНЦИАЛЬНАЯ МАССА РАМЫNКАБИНЫ |
