Iveco Daily. Manual - part 384

100

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

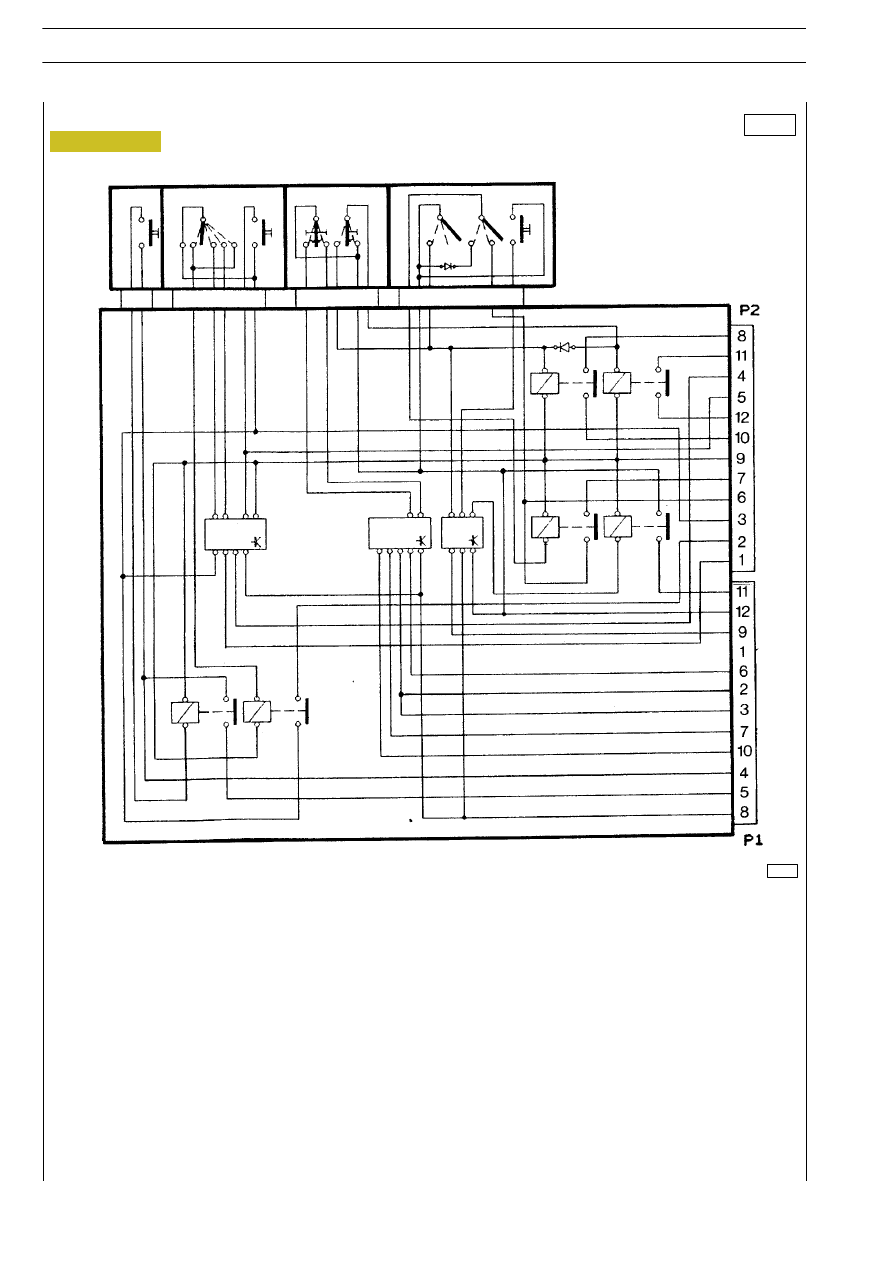

WIRING DIAGRAM

A. Exterior light switch - B. Rear fog guard button - C. Direction indicator switch -

D. High beam headlamp/flasher switch - E. Windscreen wiper switch - F. Windscreen washer pump button -

G. Horn button

E

F

C

D

B

G

A

54032

Figure 99

8651

ELECTRIC/ELECTRONIC SYSTEM

101

D

AILY

Ref.

Function

Cable

colour code

1 -

-

2 Input from alarm

9071

3 Input from hazard warning lights

7728

4 Supply (+30) for horn button

7774

5 Horns

1116

P1

6 Left-hand direction indicator

1129

(Black)

7 Right-hand direction indicator

1123

(

)

8 Signal earth

0000

9 Positive with fog lights on

2284

10 Supply (+30) for direction indicators and hazard warning lights

7728

11 Rear fog guard and rear fog guard on warning

2283

12 Supply (+15)

2283

1 Windscreen wiper first speed

8881

2 Windscreen wiper second speed

8882

3 Supply (+15/A) for windscreen wiper

8879

4 Windscreen wiper reset input

8873

5 Electric pump for windscreen washer

8886

P2

6 Supply (+30) for side lights switch

3333

(Blue)

7 Side lights

3333

(

)

8 Supply (+15/A) for switching on low beam headlamps

2201

9 Power earth

0000

10 Low beam headlamps

2201

11 Supply (+15/A) for switching on high beam headlamps

2200

12 High beam headlamps

2200

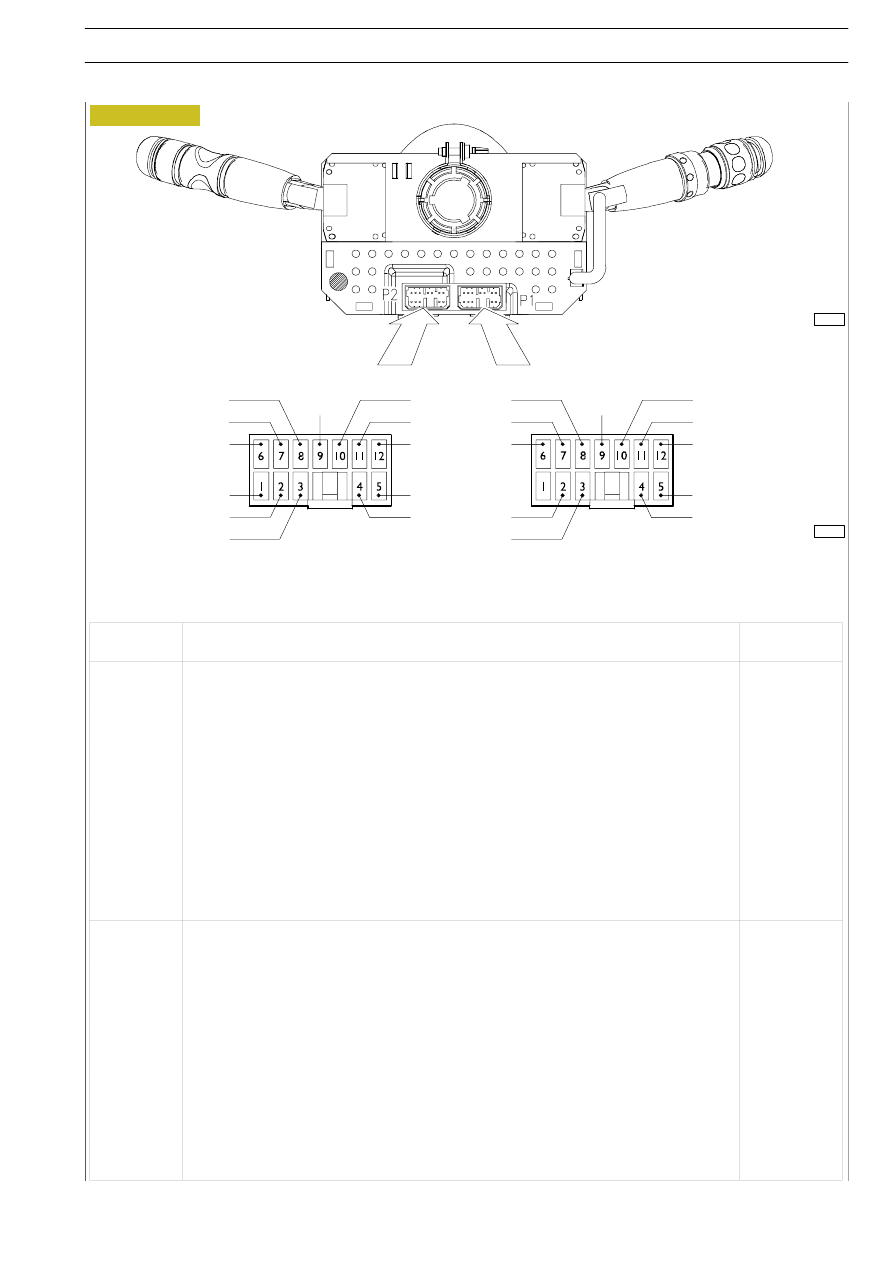

TECHNICAL VIEW OF COMPONENT AND CONNECTORS OF CAB/BONNET CABLE TO BE CONNECTED TO

STALK UNIT

P1

P2

9071

7728

1129

1123

0000

2284

7728

2283

2283

1116

7774

8881

8882

8879

8873

8886

2200

2200

2201

0000

2201

3333

3333

Figure 100

8640

8641

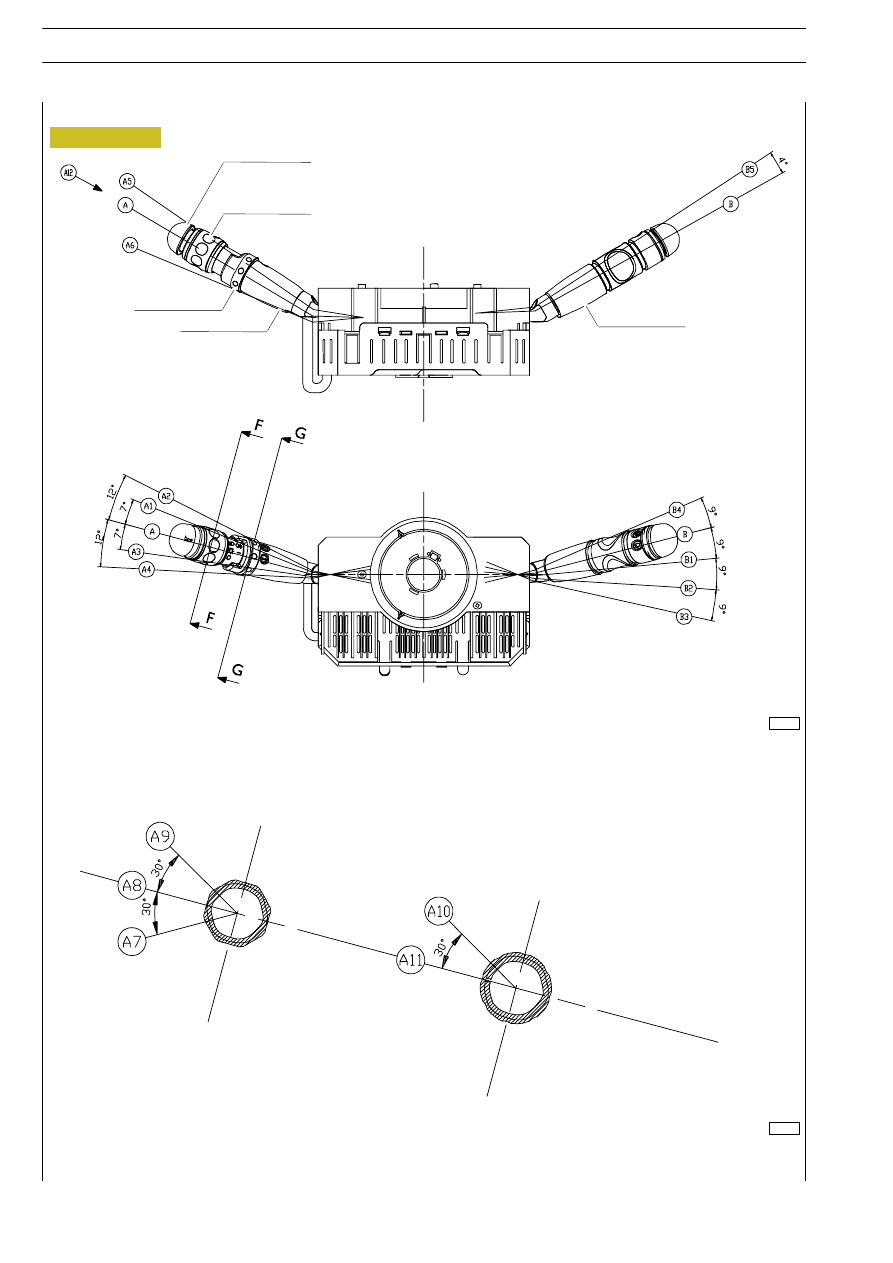

A.-B. Positions of stalks - C. Horn control - D. Exterior lights knurled ring - E. Rear fog guard knurled ring

EXTERIOR LIGHTING KNURLED RING ROTATION

SECTION F-F

REAR FOG GUARD KNURLED RING ROTATION

SECTION G-G

C

D

E

A

B

Figure 101

7409

7433

102

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

ELECTRIC/ELECTRONIC SYSTEM

103

D

AILY

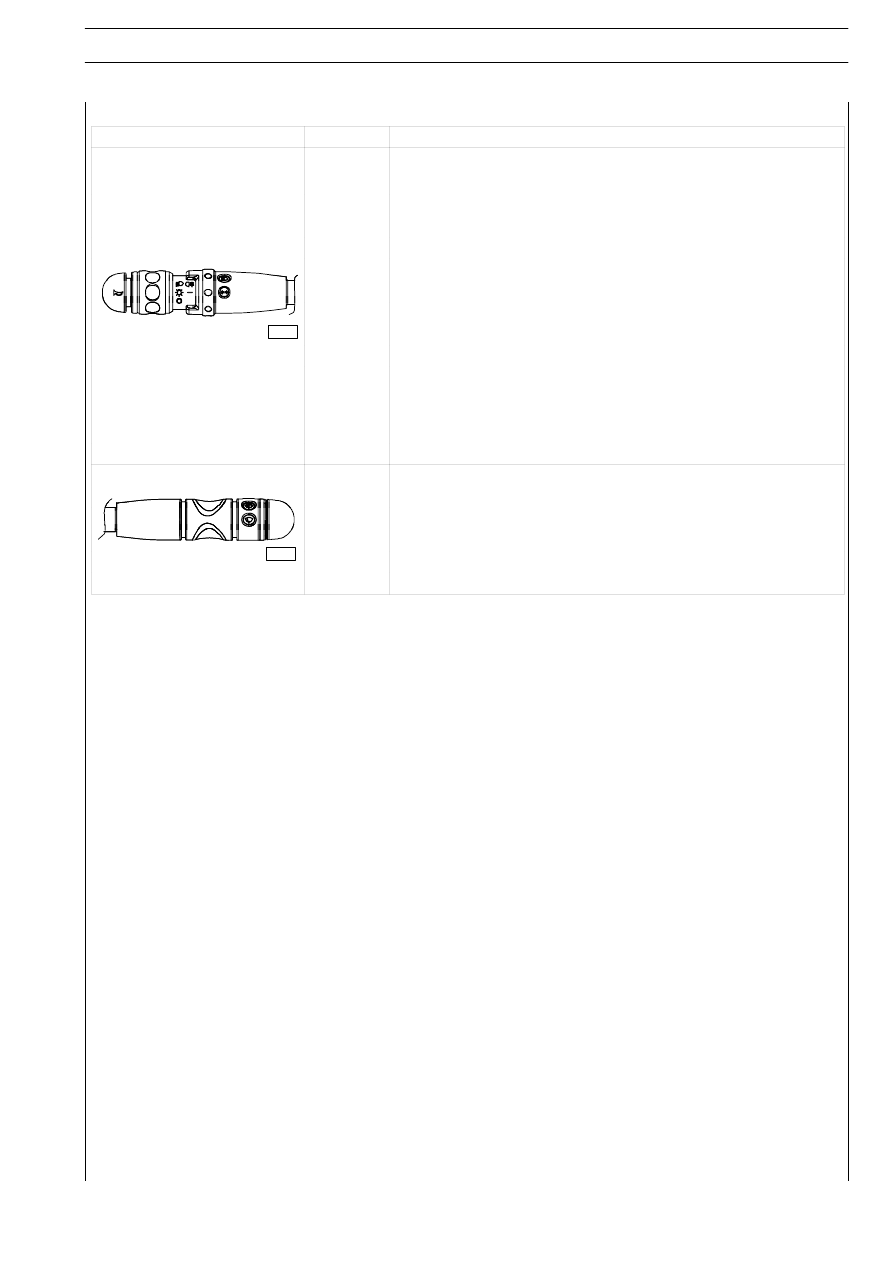

Technical view

Position

Electrical function

A

A1

Position "0"
Right lane change (unstable)

A2

Right direction

A3

Left lane change (unstable)

A4

Left direction

A5

Light flashing

A6

High beam headlamps

A7

Side light switch position "0"

7410

A8

Side lights

A9

Low beam headlamps plus high beam and fog guard enable

A10

Rear fog guard stable position (on or off)

A11

Rear fog guard unstable position off

Rear fog guard unstable position on only with light switch at position A9

of rear fog guards on

A12

Horn

B

Windscreen wiper reset

B1

Intermittent device

B2

First Speed

7411

B3

Second speed

7411

B4

Second speed unstable

B5

Windscreen washer
