Iveco Daily. Manual - part 382

92

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

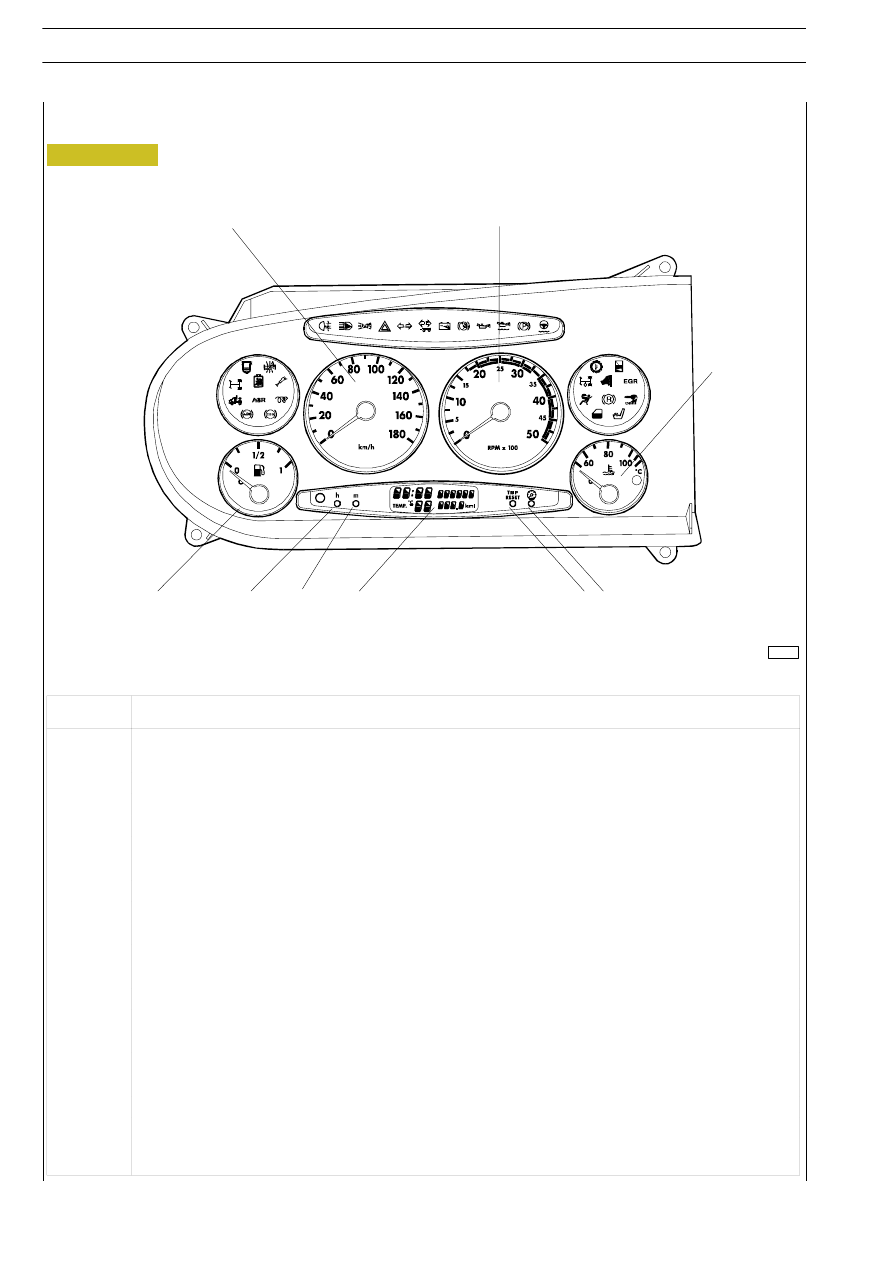

Description

1

Electronic tachometer

2

Electronic  gyrometer

3

Engine coolant fluid temperature gauge with incorporated warning light

4

Instrument lighting adjustment button

5

Trip meter reset button

6

Display for: clock, outside temperature (only with climate control), total odometer (km), trip meter (km)

7

Clock adjustment button (minutes)

8

Clock adjustment button (hours)

9

Fuel level gauge with reserve warning light

Instrument assembly

1

2

3

4

5

6

7

8

9

Figure 92

8655

ELECTRIC/ELECTRONIC SYSTEM

93

D

AILY

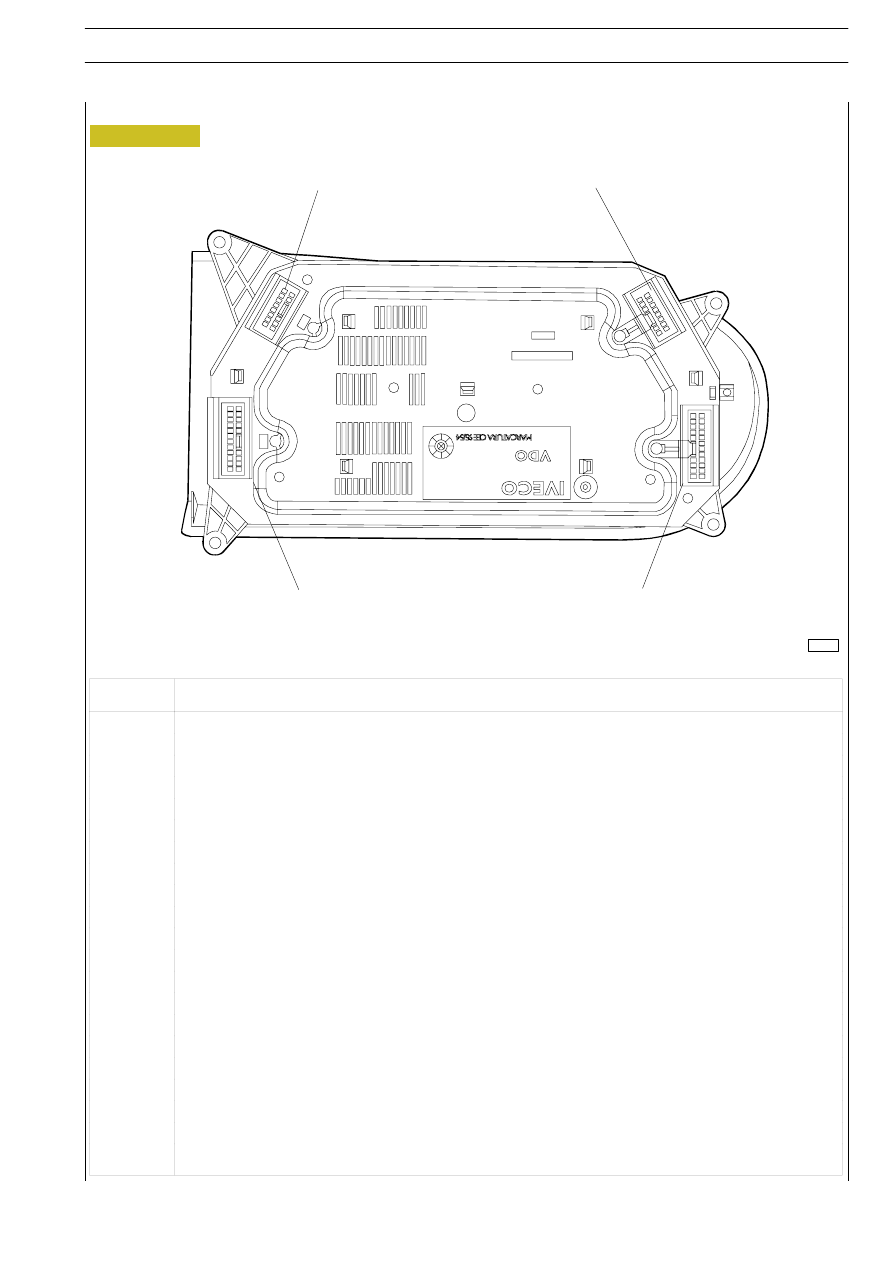

Ref.

Description

1

Seat "A" for 12-way, blue, female holder connector complete with terminal

2

Seat "B" for 20-way, blue, female holder connector complete with terminal

3

Seat "C" for 20-way, black, female holder connector complete with terminal

4

Seat "D" for 12-way, black, female holder connector complete with terminal

Rear view

3

4

1

2

Figure 93

8643

94

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Cable

colour code

Function

1

2400

Tachograph failure warning light

2

5595

To cell 8 of diagnostic connector (serial line K)

3

2300

Speed indication from tachograph

4

4411

Side lights on warning light

5

1114

Hazard warning lights on warning light

6

5520

Low engine coolant fluid level warning light

A

7

6663

Air cleaner clogged warning light

A

8

5530

Water in fuel oil filter warning light

9

2287

Rear fog guard on warning light

10

2285

High beam headlamps on warning light

11

1123

Direction indicators on warning light

12

1129

Direction indicators on warning light

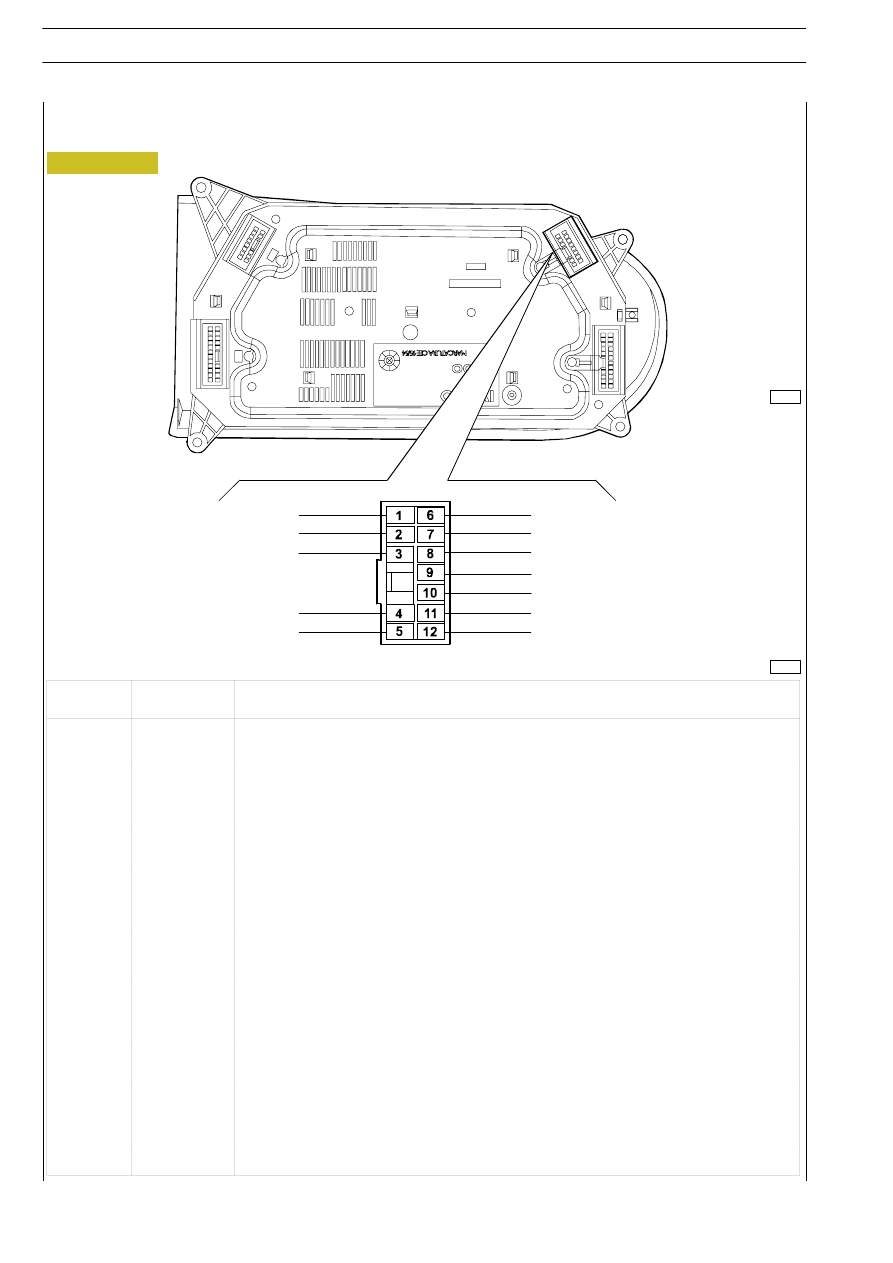

Connector assembly (cable input side view)

Connector A

A

2400
5595
2300

4411
1114

5520
6663
5530
2287
2285
1123
1129

Figure 94

8643

8644

ELECTRIC/ELECTRONIC SYSTEM

95

D

AILY

Ref.

Cable

colour code

Function

1

5517

Tachometric signal

2

5614

Rev counter signal

3

-

-

4

5584

To cell 28 of diagnostic connector (engine rpm repeater)

5

0000

To pin 14 of connector B of electronic control unit for EDC

6

0000

Earth for warming on warning light

7

6673

EBD Failure warning light

8

6670

ABS failure warning light

9

6659

Supply (+15) for ABD, ABS and EBD failure warning lights

10

0058

To electronic tachometer transmitter

B

11

5532

To pin 2 of connector B of air conditioning system electronic control unit

12

-

-

13

5155

To pin 4 of connector B of EDC electronic control unit (tachometric signal repeaer)

14

2222

Tachometric signal repeater for rear differential lock

15

2222

Tachometric signal repeater

16

8150

Positive for EDC failure and warming on warning lights (Unijet)

5553

Positive for warming on warning light

17

5156

EDC failure warning light

18

6660

Rear differential lock warning light

19

6008

Self-levelling suspension system failure warning light

20

6674

A.S.R. pilot lamp

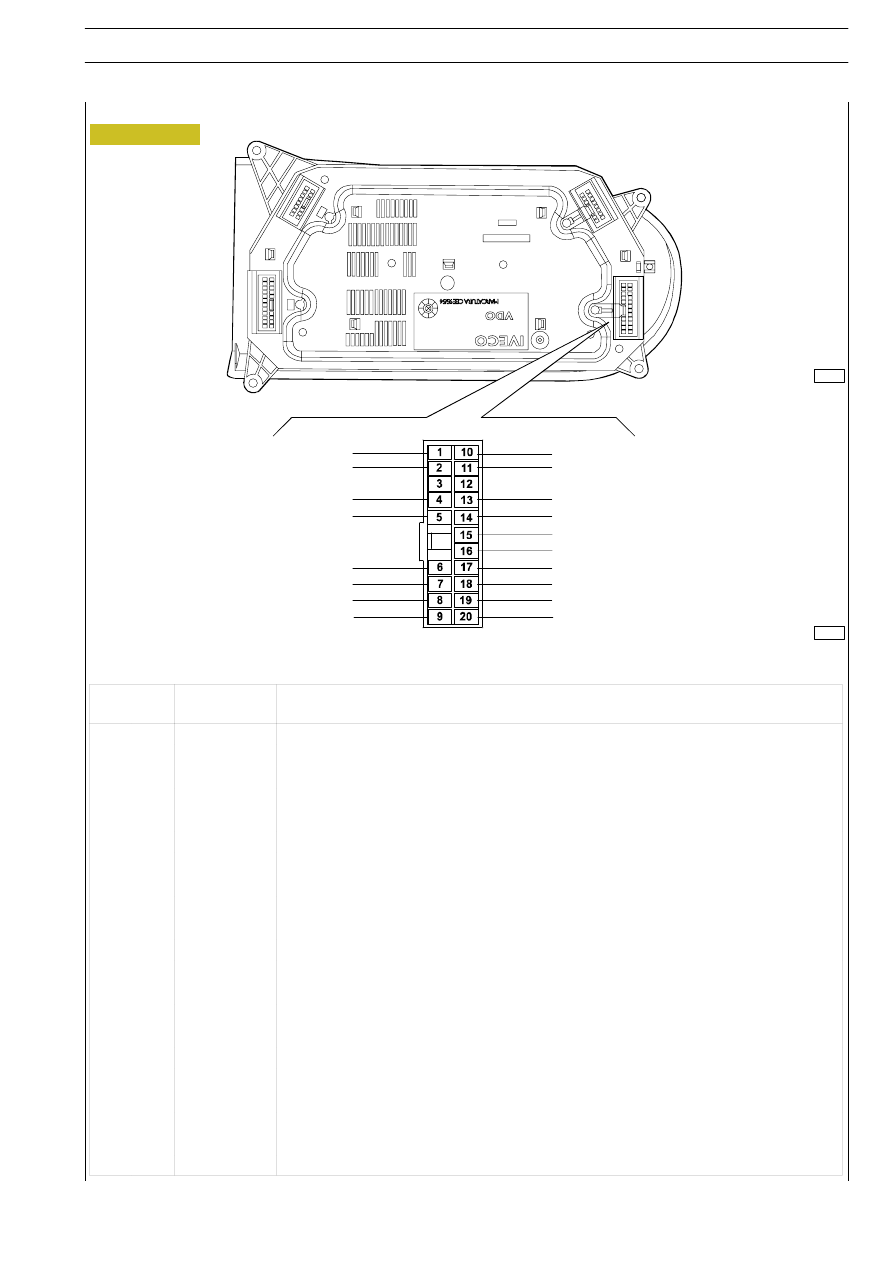

Connector B

B

5517
5614

5584
0000

0000

6673
6670
6659

5532

5155

2222
2222
8150-5553
5156
6660

6008
6674

0058

Figure 95

8643

8645
