HEATER UNIT

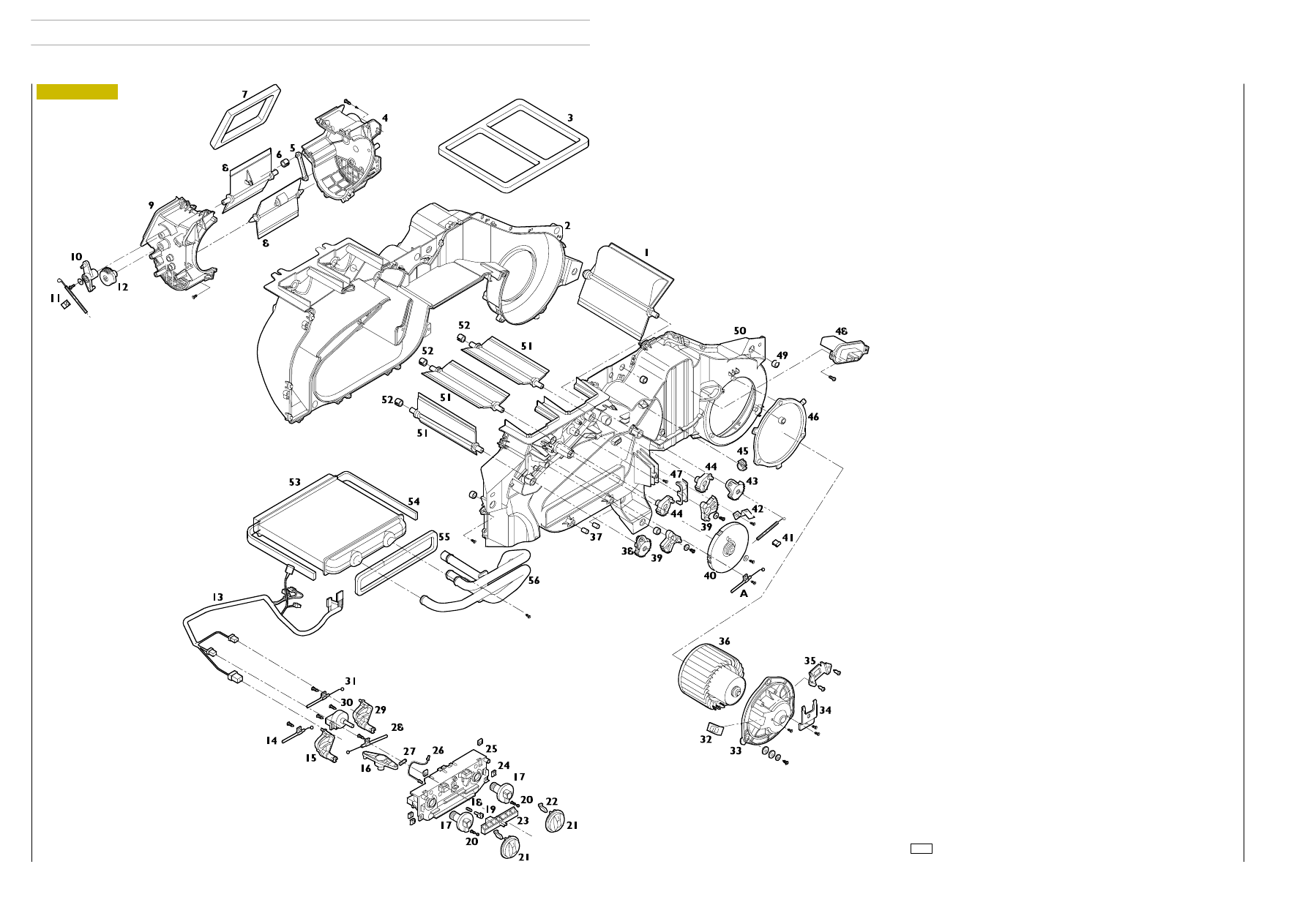

Components

1. Complete distribution door - 2. Rear box - 3. Pipe strip - 4.
RH air intake box - 5. Tie rod - 6. Distribution bushing - 7. Strip
on A.I. flange - 8. Doors - 9. LH air intake box - 10. Recycle
air intake control transmission - 11. Bowden clip - 12. A.I. door
lever - 13. Wiring - 14. Mixing flexible transmission - 15. Mixing
control lever - 16. Recycle air intake lever - 17. Control pin -
18. Spring - 19. Cap - 20. Cap, cap spring - 21. Complete
distribution - temperature knob - 22. Knob prism - 23. Recycle
air intake cursor - 24. Clamp - 25. Control mounting - 26. Light
guide cable - 27. Connecting rod - 28. I.A.- REC flexible
transmission - 29. Distribution control lever - 30. Switch - 31.
Distribution flexible transmission - 32. Connection cover - 33.
Motor mounting - 34. Connector bracket - 35. Frame bracket
- 36. Electric fan - 37. Self-tapping insert - 38. Mixing/foot door
lever - 39. Transmission - 40. Distribution cam - 41. Mixing
bowden clamp - 42. Control fixing bracket - 43. Mixing/foot
door lever - 44. Vent/def door lever - 45. Wiring retainer
clamp - 46. Fan strip - 47. Water pipe fixing U-bolt - 48.
4-speed resistor - 49. Bushing - 50. Front box - 51. Complete
distribution door - 52. Distribution bushing - 53. Radiating
mass - 54. Side gasket - 55. Gasket on tub - 56. Water pipe
assembly. - A. Flexible transmission.

Figure 57

50

CAB AIR-CONDITIONING

D

AILY

PASSENGER’S COMPARTMENT HEATING AND VENTILATION SYSTEM

51

D

AILY

Page

SAFETY STANDARDS TO OBSERVE WHEN

WORKING ON VEHICLES EQUIPPED

WITH THE AIR-BAG SYSTEM

53

. . . . . . . . . . . .

PASSENGER’S COMPARTMENT HEATING AND

VENTILATION SYSTEM

53

. . . . . . . . . . . . . . . .

- General

53

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VENTILATION

53

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Description

53

. . . . . . . . . . . . . . . . . . . . . . . . . . .

FUNCTIONAL DIAGRAM AND MAIN HEATING

AND VENTILATION SYSTEM

COMPONENTS

54

. . . . . . . . . . . . . . . . . . . . . . .

HEATING AND VENTILATION SYSTEM

54

. . . . . . .

- Description

54

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Air-conditioning

54

. . . . . . . . . . . . . . . . . . . . . . .

- Heating

54

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ADDITIONAL COOLING SYSTEM CONTROLS

AND AIR VENTS LAYOUT

55

. . . . . . . . . . . . . .

DESCRIPTION

55

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

ADDITIONAL HEATING SYSTEM CONTROLS

56

.

DESCRIPTION

56

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

ADDITIONAL COOLING UNIT

57

. . . . . . . . . . . . . .

- Removal - Refitting

57

. . . . . . . . . . . . . . . . . . . . .

- Removal

57

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

57

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ADDITIONAL HEATER UNIT

58

. . . . . . . . . . . . . . . .

- Removal - Refitting

58

. . . . . . . . . . . . . . . . . . . . .

- Removal

58

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

58

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ADDITIONAL HEATER CIRCUIT ENABLING

SOLENOID VALVE

59

. . . . . . . . . . . . . . . . . . . .

- Removal - Refitting

59

. . . . . . . . . . . . . . . . . . . . .

- Removal

59

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

59

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52

PASSENGER’S COMPARTMENT HEATING AND VENTILATION SYSTEM

D

AILY

Purpose of the heating and ventilation system is to enhance
comfort inside the cab as regards the following parameters:

- temperature and relative humidity of outside air;

- temperature and relative humidity in the cab.

The system subjects the air to thermodynamic transformations
that affect its temperature, relative humidity and purity. This is
accomplished through the following functions:

- ventilation, i.e.: air taken from the outside (therefore with

temperature

and

humidity

of

the

surrounding

environment) is blown into the cab;

- air-conditioning, i.e.: air cooling and dehumidification, with

the possibility of heating it afterwards as preferred in order
to change temperature and humidity in the cab.

VENTILATION
Description

The ventilation function provides the intake of outside air,
purified from pollen and dust through a proper filter provided
for the purpose, or air recirculation inside the passenger’s
compartment.

The system consists of the following:

- heater / heater fan unit, set under the driver’s panel

covering that also includes a part of the heating and
ventilation system components.

- additional heater fan, adjustable at different speeds to

provide air flowing inside the passenger’s compartment
under whatever conditions of use.

- air ducts (fresh air intake and air recirculation).

- additional air heater, set at the base of the last rear seat

row.

General

PASSENGER’S COMPARTMENT HEATING
AND VENTILATION SYSTEM

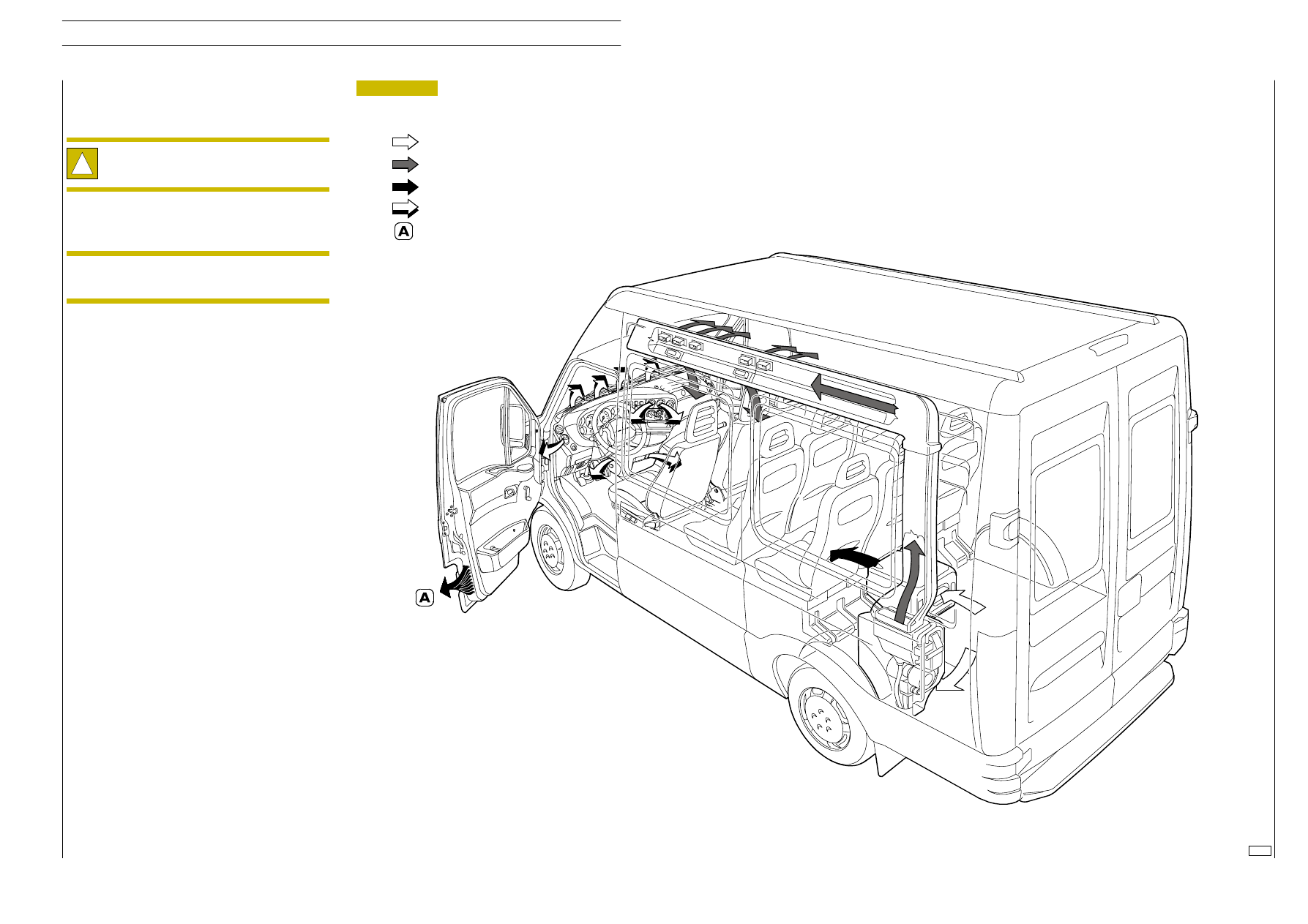

PASSENGER’S COMPARTMENT VENTILATION DIAGRAM

86412

Figure 58

!

Before doing any work, you MUST observe the
SAFETY rules given in section 10 “Steering system”

SAFETY

STANDARDS

TO

OBSERVE

WHEN

WORKING

ON

VEHICLES

EQUIPPED WITH THE AIR-BAG SYSTEM

Inlet air

Cool air

Warm air

Conditioned air

Air flowing out the vehicle

The following pages describe the heating and
ventilation system variations for COMBI versions
with OPT. 6652 - 6658.

NOTE

PASSENGER’S COMPARTMENT HEATING AND VENTILATION SYSTEM

53
