Figure 28

20000 Battery

40046 Chassis height sensor, inductive type, rear axle

42102 Handbrake engaged indication switch

52502 Key switch

53051 Suspension raising control switch

53052 Suspension lowering control switch
58713 VTB failure warning led
58719 Handbrake engaged led
58918 Instrument panel with 32 optical indications plus

instruments

85610 Chassis position variation control device

Legend

86166

Vehicles: 60 C - 65 C

106

REAR AIR SUSPENSIONS

D

AILY

Base - May 2004

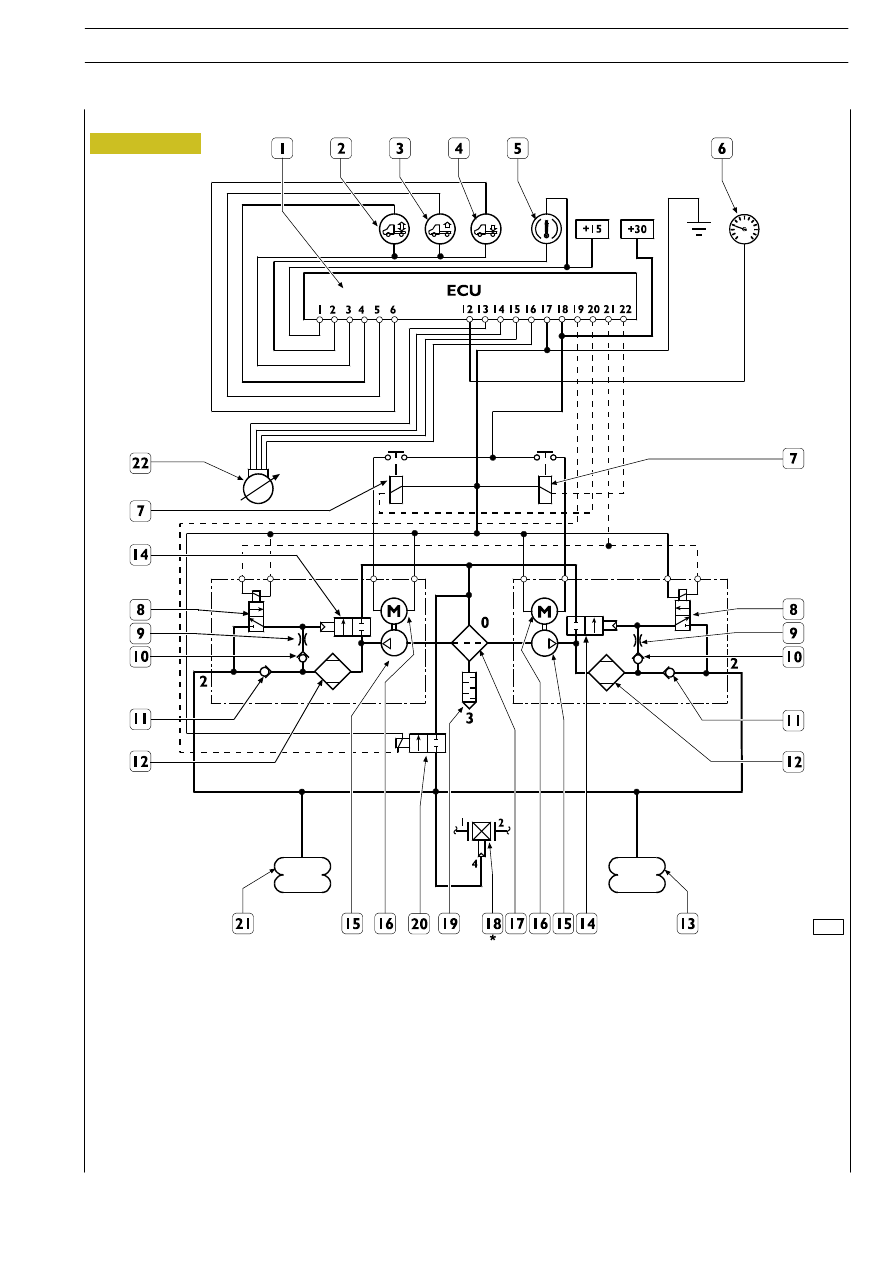

Figure 29

1

-

electronic control unit

2

-

manual mode activation button

3

-

raising button

4

-

lowering button

5

-

VBT warning light

6

-

tachograph

7

-

electric motor relay

8

-

exhaust solenoid valve (for washing)

9

-

throttle valve

10 -

single-acting exhaust valve

11 -

single-acting feed valve

12 -

drier filter

13 -

RH air spring

14 -

air exhaust valve

15 -

compressor

16 -

compressor electric motor

17 -

filter

18 -

brakeforce distributor

19 -

silencer

20 -

exhaust solenoid valve

21 -

LH air spring

22 -

level sensor

* Only for vehicles without ABS

Legend

86154

REAR AIR SUSPENSIONS

107

D

AILY

Base - May 2004

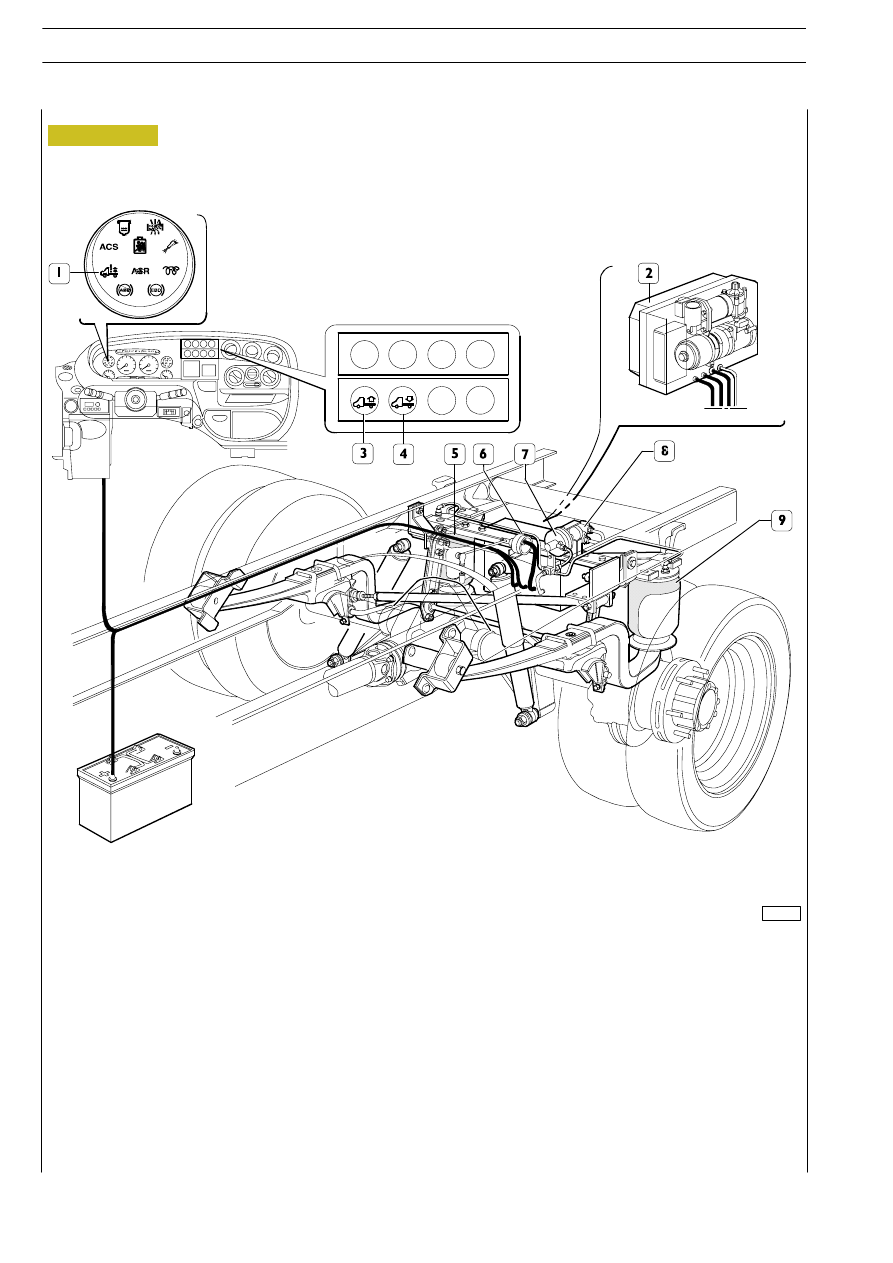

Figure 30

1 - VBT warning light
2 - Suspension control unit (ECU, pneumatic supply unit)
3 - Chassis lifting control switch
4 - Chassis lowering control switch
5 - Right air spring
6 - Level sensor
7 - Load sensing valve pneumatic actuator
8 - Load sensing valve
9 - Left air spring

Legend

000364T

108

REAR AIR SUSPENSIONS

D

AILY

Base - May 2004

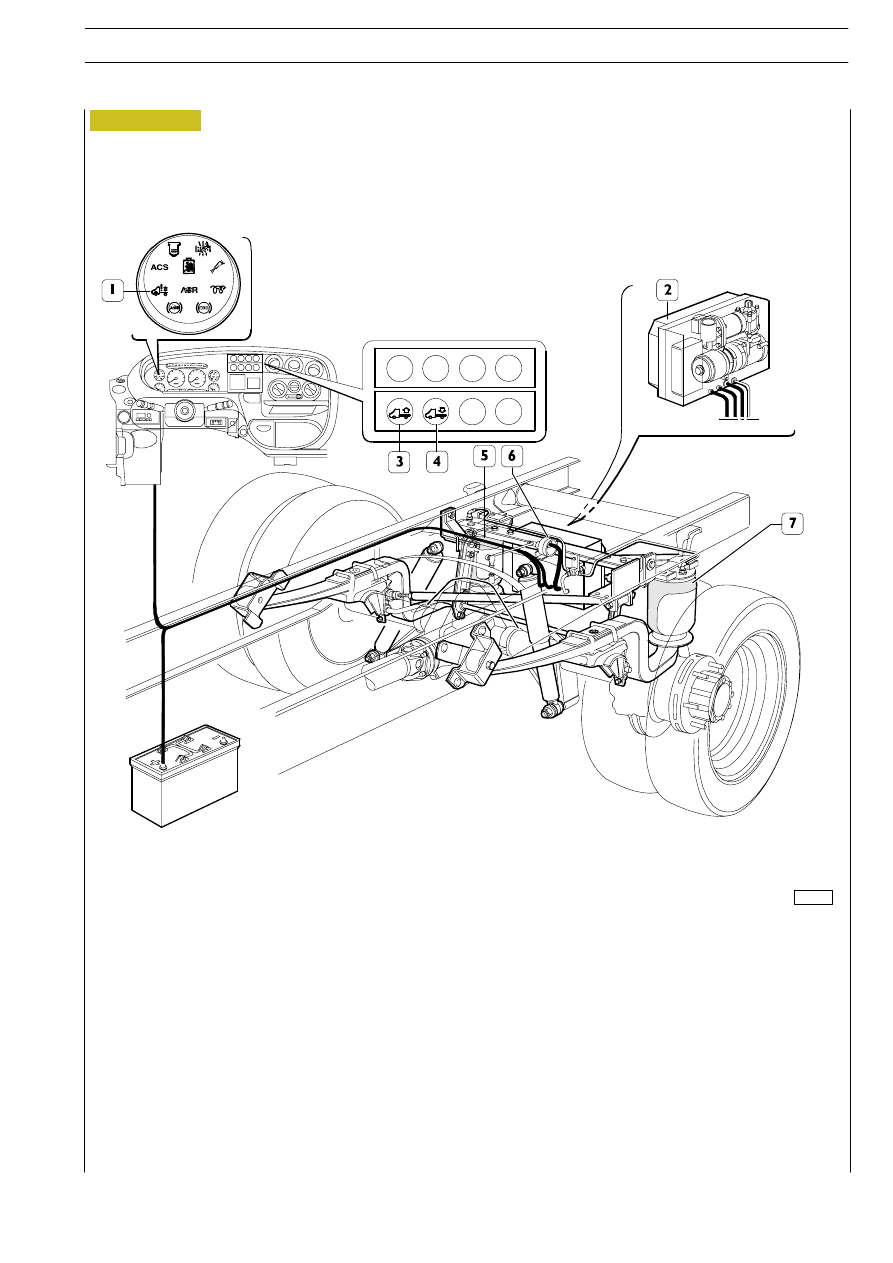

Figure 31

1 - VBT warning light

2 - Suspension control unit (ECU, pneumatic supply unit)
3 - Chassis lifting control switch

4 - Chassis lowering control switch
5 - Right air spring

6 - Level sensor
7 - Left air spring

Legend

000365T

REAR AIR SUSPENSIONS

109

D

AILY

Base - May 2004
