102

REAR AIR SUSPENSIONS

D

AILY

Base - May 2004

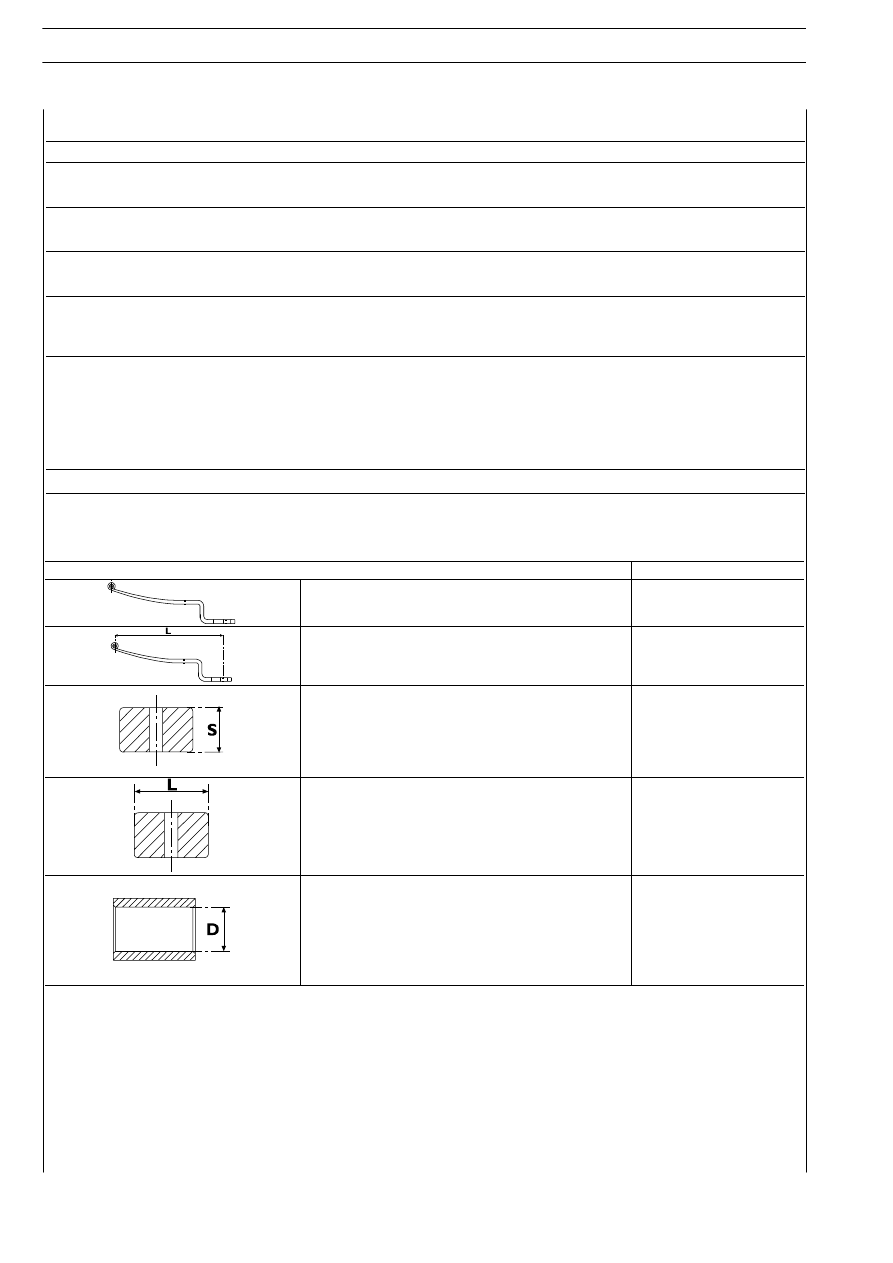

SPECIFICATIONS AND DATA
Pneumatic system (for vehicles 35 C - 50 C)

COMPONENT

Air supply unit
- Type: VB TECHNIEK

1252131010

Level sensor
- Type: VB TECHNIEK

1252091020

ECU
- Type: VB TECHNIEK

125212050

Hydraulic load sensing valve (vehicles without ABS)
- Type: VB TECHNIEK

(for vehicles 35 C 40 C)

1252081065

- Type: VB TECHNIEK

(for vehicles 35 C - 40 C)
(for vehicles 45 C - 50 C)

1252081065
1252081070

Rear air spring
- Type: VB TECHNIEK

Max. diameter

Min. length

Max. length

1252030070

240 mm

- mm

- mm

Air tank

-

Rear leaf spring (vehicles 35 C - 40 C)

mm

Single blade

- Type: VB TECHNIEK 1252011575

N

o

2

Leaf length

(measured between eye centre and air spring

connection)

1080

Leaf thickness

(measured at the securing point to rear axle)

35

Leaf width

60

Bush seat inner diameter

39

REAR AIR SUSPENSIONS

103

D

AILY

Base - May 2004

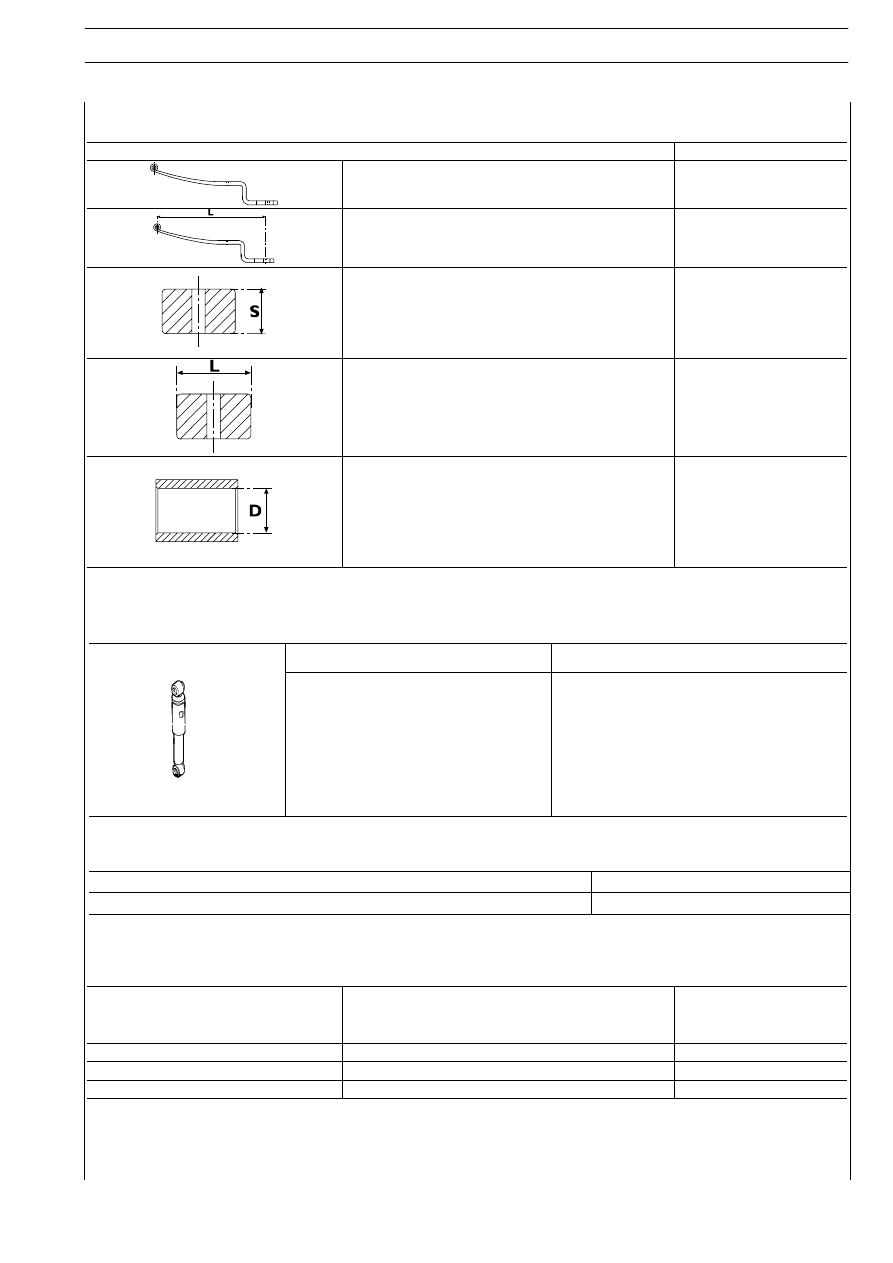

Rear leaf spring (vehicles 45 C - 50 C)

mm

Twin blade

- Type: VB TECHNIEK 1252011585

N

o

2

Leaf length

(measured between eye centre and air spring

connection)

1080

Leaf thickness

(measured at the securing point to rear axle)

-

Leaf width

60

Bush seat inner diameter

39

Rear shock absorbers

Length between eye centres:

Open

471

± 3

Closed

313

± 3

Stroke

158

Stabilizer bar

Models:

35 C - 40 C - 45 C - 50 C

Stabilizer bar diameter (mm)

18

Levelling and height values

Suspension condition

Distance between upper chassis edge and road level

(mm)

Max. distance (mm)

Max. height

640

+ 60

Self-levelling

580

-

Min. height

550

- 30

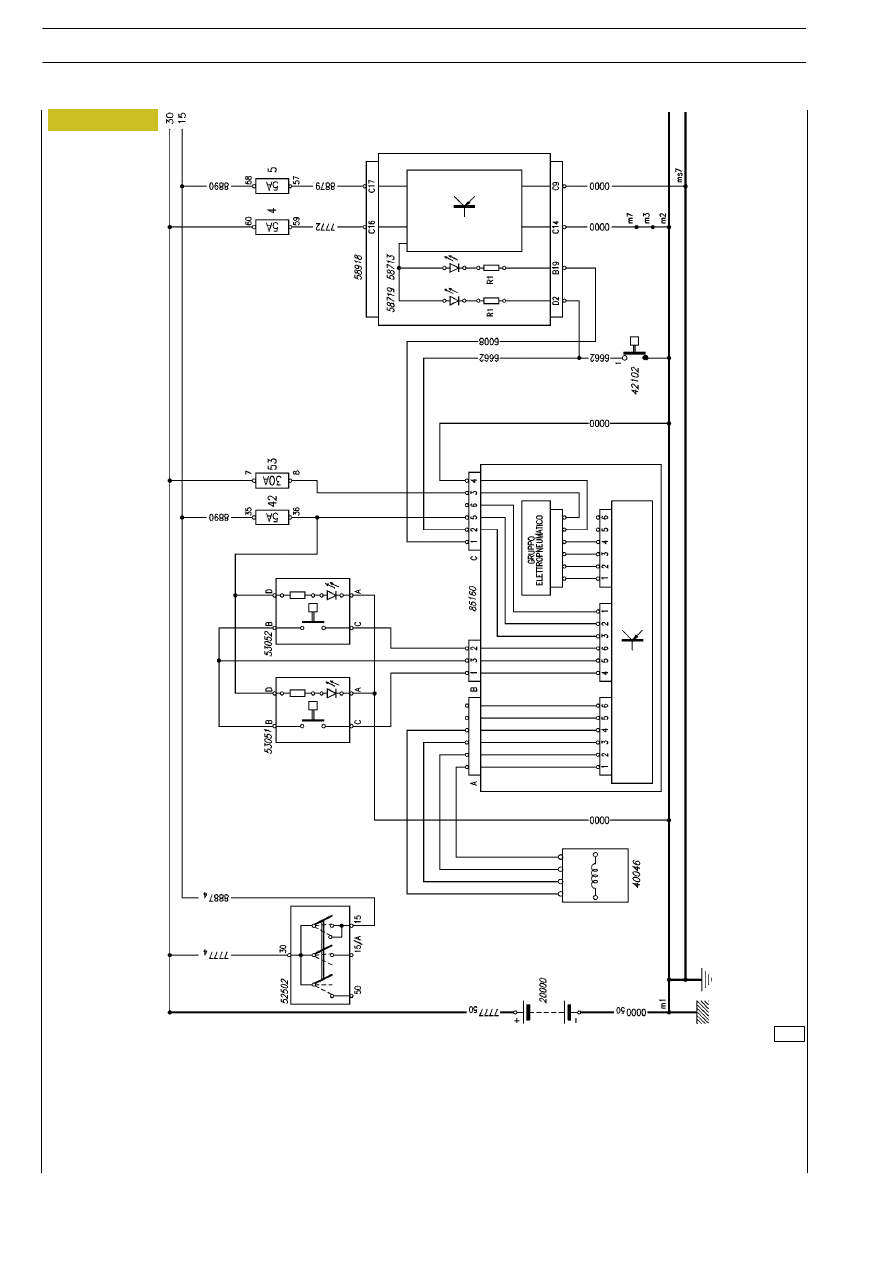

Figure 26

20000

Battery

40046

Inductive type level sensor

42102

Hand brake ON switch

52052

Key switch

53051

Suspension lifting control switch

53052

Suspension lowering control switch

58713

Failure warning led

58719

Hand brake ON warning led

58918

Board with 32 optical indications plus instruments

85160

Chassis setup change control device

Legend

62448

104

REAR AIR SUSPENSIONS

D

AILY

Base - May 2004

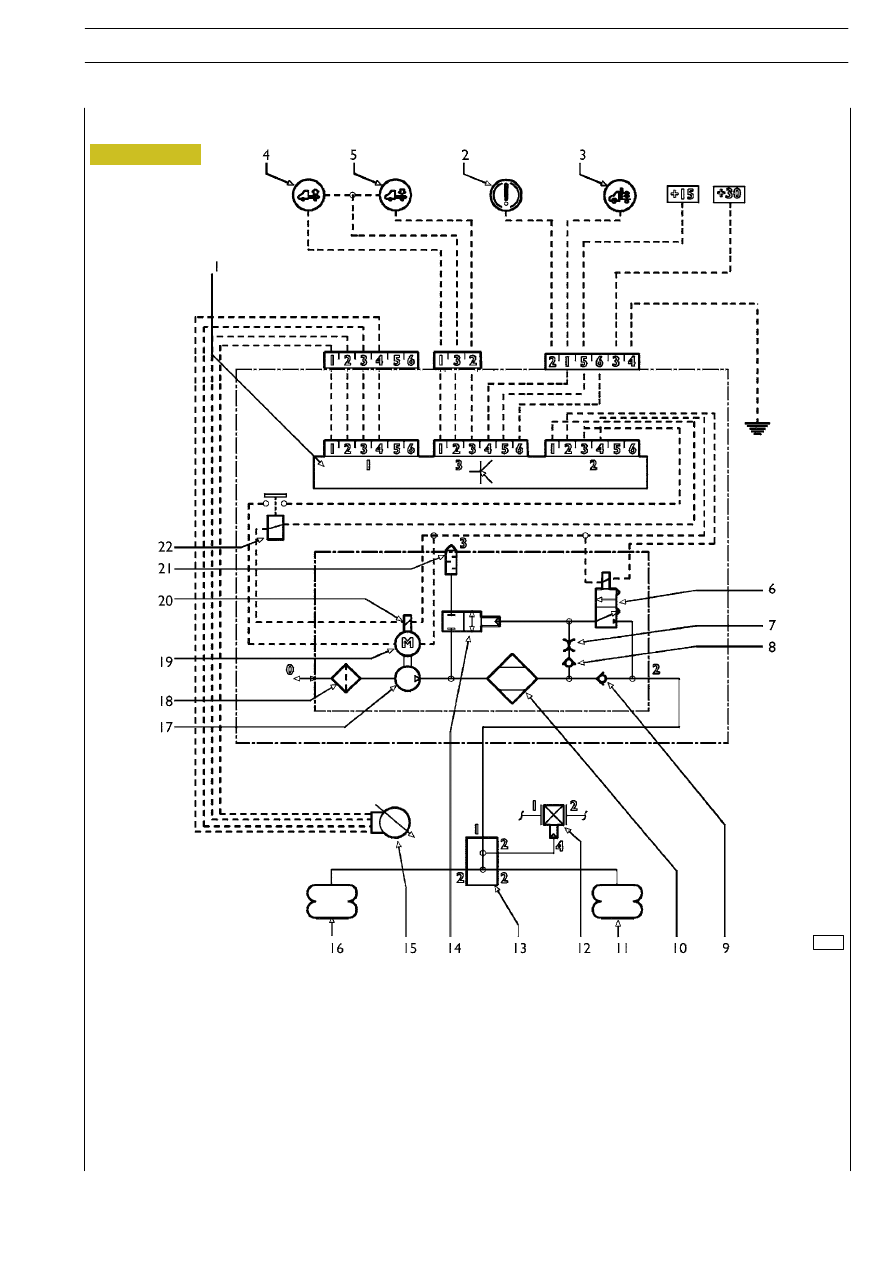

Figure 27

1 - ECU
2 - Hand brake ON switch
3 - Warning light
4 - Chassis lifting control switch
5 - Chassis lowering control switch
6 - Air spring bleeding solenoid valve
7 - Throttling valve
8 - Single-acting exhaust valve
9 - Single-acting delivery valve
10 - Drier filter
11 - Right air spring
12 - Pneumatic control load sensing valve*

13 - Air duct connection
14 - Pneumatic bleeding valve
15 - Level sensor
16 - Left air spring
17 - Compressor
18 - Supply filter
19 - Compressor motor
20 - Motor thermal sensor
21 - Exhaust silencer
22 - Motor control relay

* Only for vehicles without ABS.attery

Legend

73732

VB TECHNIEK Electronic-control pneumatic suspensions

Vehicles: 35 C - 40 C - 45 C - 50 C

REAR AIR SUSPENSIONS

105

D

AILY

Base - May 2004

PNEUMATIC SYSTEM
