Iveco Daily. Manual - part 295

!

Check that the bushings and/or flexible parts are not
worn or deteriorated, if they are, replace them.

Refitting

For refitting, carry out the removal operations in
reverse and comply with the prescribed torques.

Removal

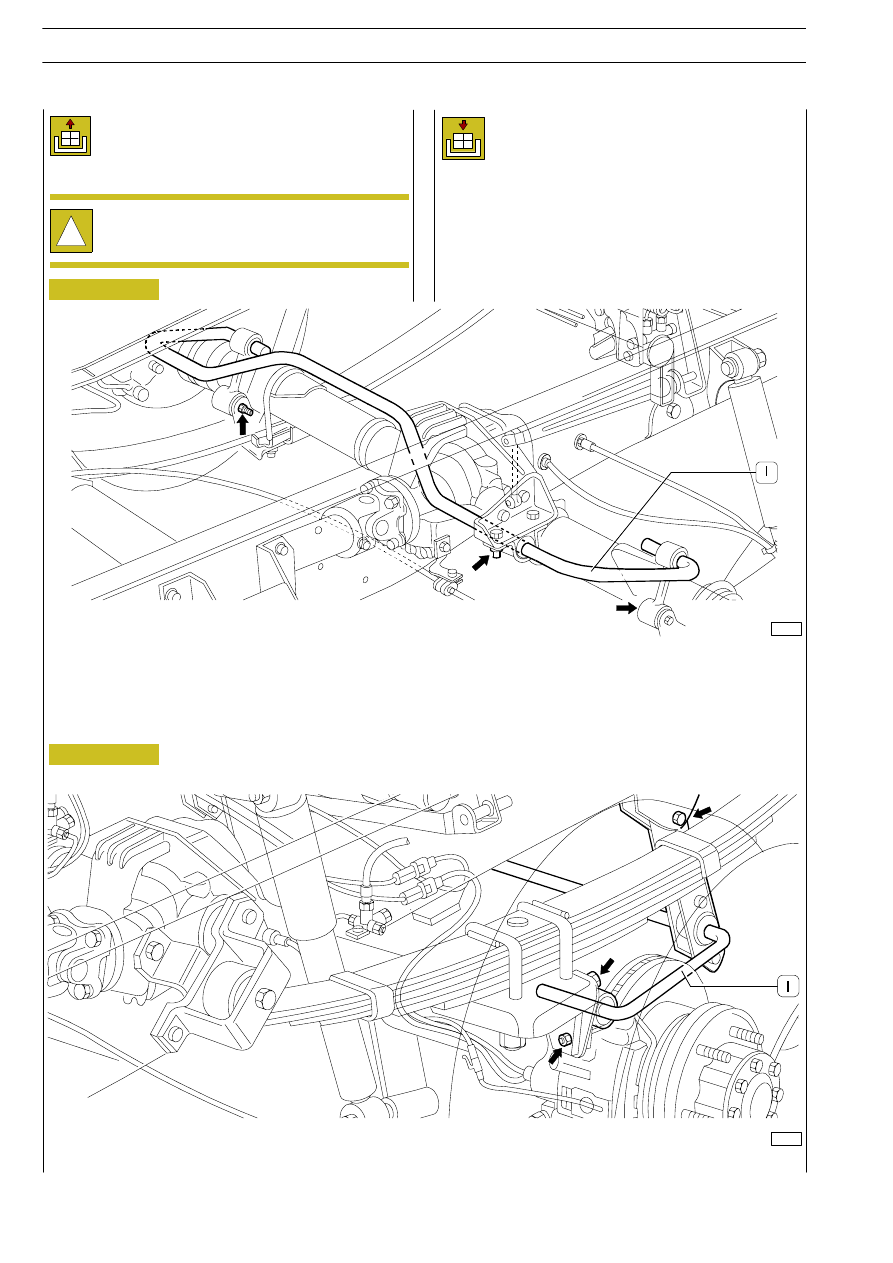

REAR STABILIZER BAR VEHICLES 29 L - 35 S

Figure 97

REAR STABILIZER BAR VEHICLES 35 C - 65 C

Figure 98

50975a

50978

Remove the shock absorber bar (1) from its points of
connection by taking out the fixing nuts and bolts (

⇐).

82

REAR MECHANICAL SUSPENSIONS

D

AILY

528960

STABILIZER BAR

REAR AIR SUSPENSIONS

83

D

AILY

Base - May 2004

Rear air suspensions

Page

DIAGNOSTIC

85

. . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR PNEUMATIC SUSPENSIONS -

VB-TECHNIEK TYPE

86

. . . . . . . . . . . . . . . . . . . .

- Blink - code

86

. . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR PNEUMATIC SUSPENSIONS -

WABCO TYPE

86

. . . . . . . . . . . . . . . . . . . . . . . .

- Blink-code

86

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Failure code table

87

. . . . . . . . . . . . . . . . . . . . . . .

GENERAL

88

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PNEUMATIC SUSPENSIONS - WABCO TYPE

(for R 29L - 35S vehicles)

88

. . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

89

. . . . . . . . . . . . .

- Air system components

89

. . . . . . . . . . . . . . . . . .

- Rear leaf spring

90

. . . . . . . . . . . . . . . . . . . . . . . .

- Rear shock absorbers

90

. . . . . . . . . . . . . . . . . . . .

- Stabilizer bar

90

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Levelling and height values

90

. . . . . . . . . . . . . . . .

ELECTRIC SYSTEM WABCO (ECAS)

91

. . . . . . . .

PNEUMATIC SYSTEM WABCO (ECAS)

92

. . . . . .

PNEUMATIC SYSTEM ON VEHICLE

93

. . . . . . . . .

- Vehicles without ABS

93

. . . . . . . . . . . . . . . . . . .

- Vehicles with ABS

94

. . . . . . . . . . . . . . . . . . . . . .

CHASSIS SELF-LEVELLING, LIFTING AND

LOWERING

95

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Operation

95

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MAIN SYSTEM COMPONENTS

95

. . . . . . . . . . . .

PNEUMATIC SUPPLY UNIT

95

. . . . . . . . . . . . . . . .

- Specifications and data

95

. . . . . . . . . . . . . . . . . . .

ELECTRONIC CONTROL UNIT

95

. . . . . . . . . . . .

- ECU programming/setting

96

. . . . . . . . . . . . . . . .

LEVEL SENSOR

96

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Level sensor replacement

96

. . . . . . . . . . . . . . . .

Page

- Removal

96

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

96

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Level sensor adjustment

96

. . . . . . . . . . . . . . . . .

AIR SPRING

97

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Air spring replacement

97

. . . . . . . . . . . . . . . . . . .

- Removal

97

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

97

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LOAD SENSING VALVE

97

. . . . . . . . . . . . . . . . . .

- Load sensing valve replacement

98

. . . . . . . . . . . .

- Removal

98

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

98

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Load sensing valve adjustment on vehicle

98

. . . .

REAR SUSPENSION OVERHAUL

99

. . . . . . . . . . .

LEAF SPRING

99

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

99

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

99

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR SHOCK ABSORBERS

99

. . . . . . . . . . . . . . . .

- Removal

99

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

99

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR STABILIZER BAR

99

. . . . . . . . . . . . . . . . . . .

- Removal

99

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

99

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PANHARD REACTION BAR

100

. . . . . . . . . . . . . . .

- Removal

100

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

100

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AIR SUSPENSIONS TYPE VB-TECHNIEK (FOR

VEHICLES 35C - 40C - 45C - 50C - 60C - 65C)

101

GENERAL INFORMATION

101

. . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

102

. . . . . . . . . . . . .

- Pneumatic system (for vehicles 35 C - 40 C)

102

.

- Rear leaf spring (vehicles 35 C - 40 C)

102

. . . . . .

84

REAR AIR SUSPENSIONS

D

AILY

Base - May 2004

- Rear leaf spring (vehicles 45 C - 50 C)

103

. . . . . .

- Rear shock absorbers

103

. . . . . . . . . . . . . . . . . . . .

- Levelling and height values

103

. . . . . . . . . . . . . . . .

VB TECHNIEK ELECTRIC SYSTEM

104

. . . . . . . . . .

PNEUMATIC SYSTEM

105

. . . . . . . . . . . . . . . . . . . .

VB-TECHNIEK ELECTRICAL SYSTEM

(60 C - 65 C VEHICLES)

106

. . . . . . . . . . . . . . . .

PNEUMATIC SYSTEM (VEHICLES: 60 C - 65 C)

107

PNEUMATIC SYSTEM ON VEHICLE

108

. . . . . . . . .

- Vehicles without ABS

(35C - 40C - 45 C - 50 C)

108

. . . . . . . . . . . . . . .

- Vehicles with ABS (35C - 40C - 45 C - 50 C)

109

.

- 60 C - 65 C vehicles without ABS

110

. . . . . . . . . .

- 60 C - 65 C vehicles with ABS

111

. . . . . . . . . . . .

CHASSIS SELF-LEVELLING, LIFTING

AND LOWERING

112

. . . . . . . . . . . . . . . . . . . . .

- Operation

112

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MAIN SYSTEM COMPONENTS

112

. . . . . . . . . . . .

ELECTROCOMPRESSOR

112

. . . . . . . . . . . . . . . . . .

ELECTRONIC CONTROL UNIT

112

. . . . . . . . . . . .

- ECU programming/setting

112

. . . . . . . . . . . . . . . .

LEVEL SENSOR

113

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Level sensor replacement

113

. . . . . . . . . . . . . . . .

- Removal

113

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

113

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Level sensor adjustment

113

. . . . . . . . . . . . . . . . .

AIR SPRING

113

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Air spring replacement

114

. . . . . . . . . . . . . . . . . . .

- Removal

114

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

114

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LOAD SENSING VALVE

114

. . . . . . . . . . . . . . . . . .

- Load sensing valve replacement

114

. . . . . . . . . . . .

- Removal

114

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

114

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Load sensing valve adjustment on vehicle

114

. . . .

Page

REAR SUSPENSION OVERHAUL

(vehicles 30 C - 35C - 40C - 45 C)

115

. . . . . . . .

LEAF SPRING

115

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

115

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

115

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR SHOCK ABSORBERS

116

. . . . . . . . . . . . . . . .

- Removal

116

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

116

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PANHARD REACTION BAR

116

. . . . . . . . . . . . . . .

- Removal

116

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

116

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR STABILIZER BAR

116

. . . . . . . . . . . . . . . . . . .

- Removal

116

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

116

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pneumatic system pipe leaks or breakage.

NO

1

POOR OR IRREGULAR PNEUMATIC

SYSTEM SUPPLY

Tighten or replace loosen or damaged connections.
Replace broken or damaged pipes.

Electrocompressor malfunctioning.

Overhaul or replace.

Pneumatic suspension main failures:

1

-

Poor or irregular pneumatic system supply;

2

-

Vehicle irregular conditions.

2

YES

NO

Pneumatic system pipe leaks or breakage.

Tighten or replace loosen or damaged connections.
Replace broken or damaged pipes.

Faulty pneumatic and/or electric connections.

Find and reset faulty connections.

YES

Level sensor malfunctioning.

Adjust levers and replace level sensor if required.

NO

YES

ECU malfunctioning.

Replace ECU.

NO

VEHICLE IRREGULAR CONDITIONS

YES

YES

YES

REAR AIR SUSPENSIONS

85

D

AILY

Base - May 2004
