FRONT MECHANICAL SUSPENSIONS

47

D

AILY

Base - May 2004

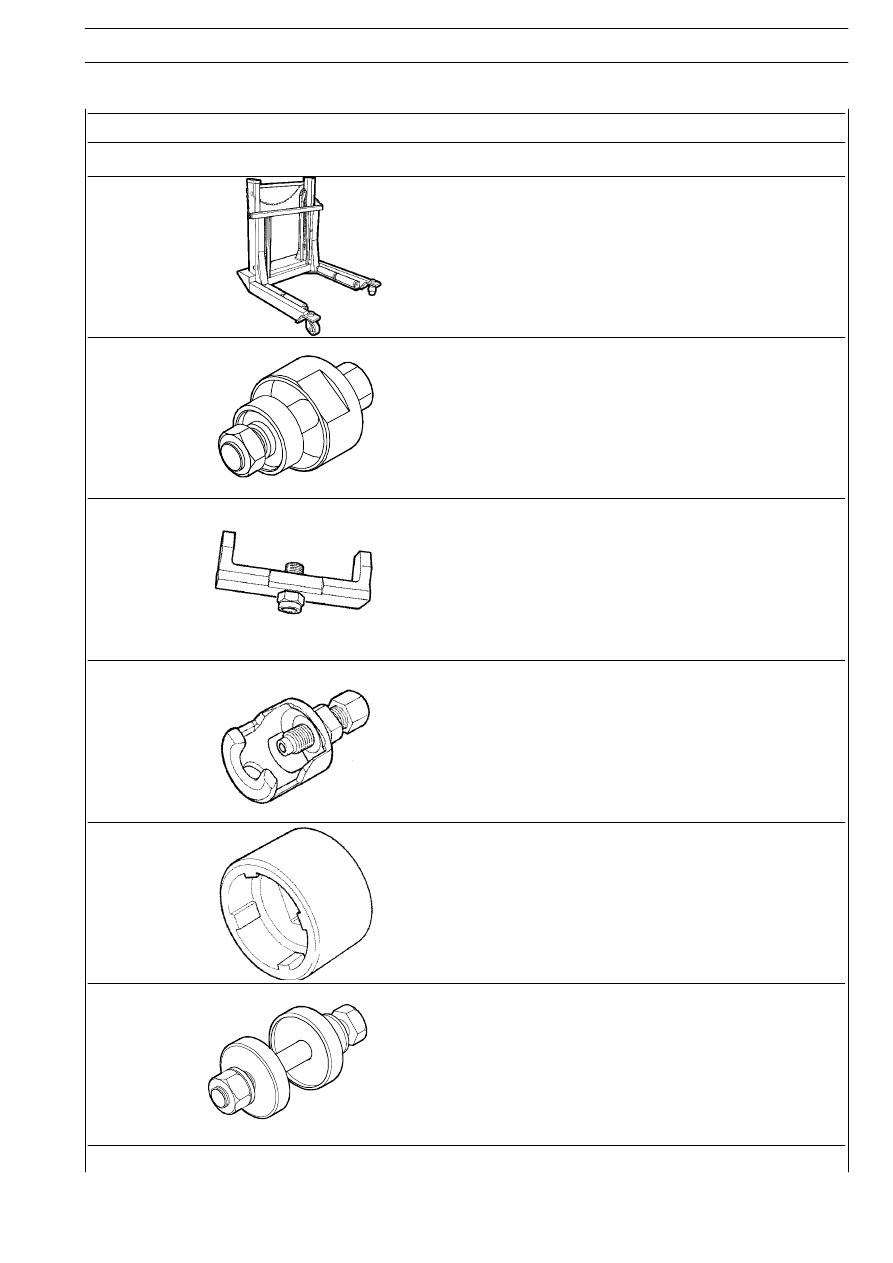

EQUIPMENT

TOOL No.

DESCRIPTION

Hydraulic trolley for wheel removal and refitting

99321024

Tool for removing front suspension rubber bushes

99347027

Extractor to take out link pins

99347060

Extractor to take out link pins and suspension arms

99347074

Tool for link pins fixing screw

99357144

Tool for refitting front suspension rubber bushes

99374166

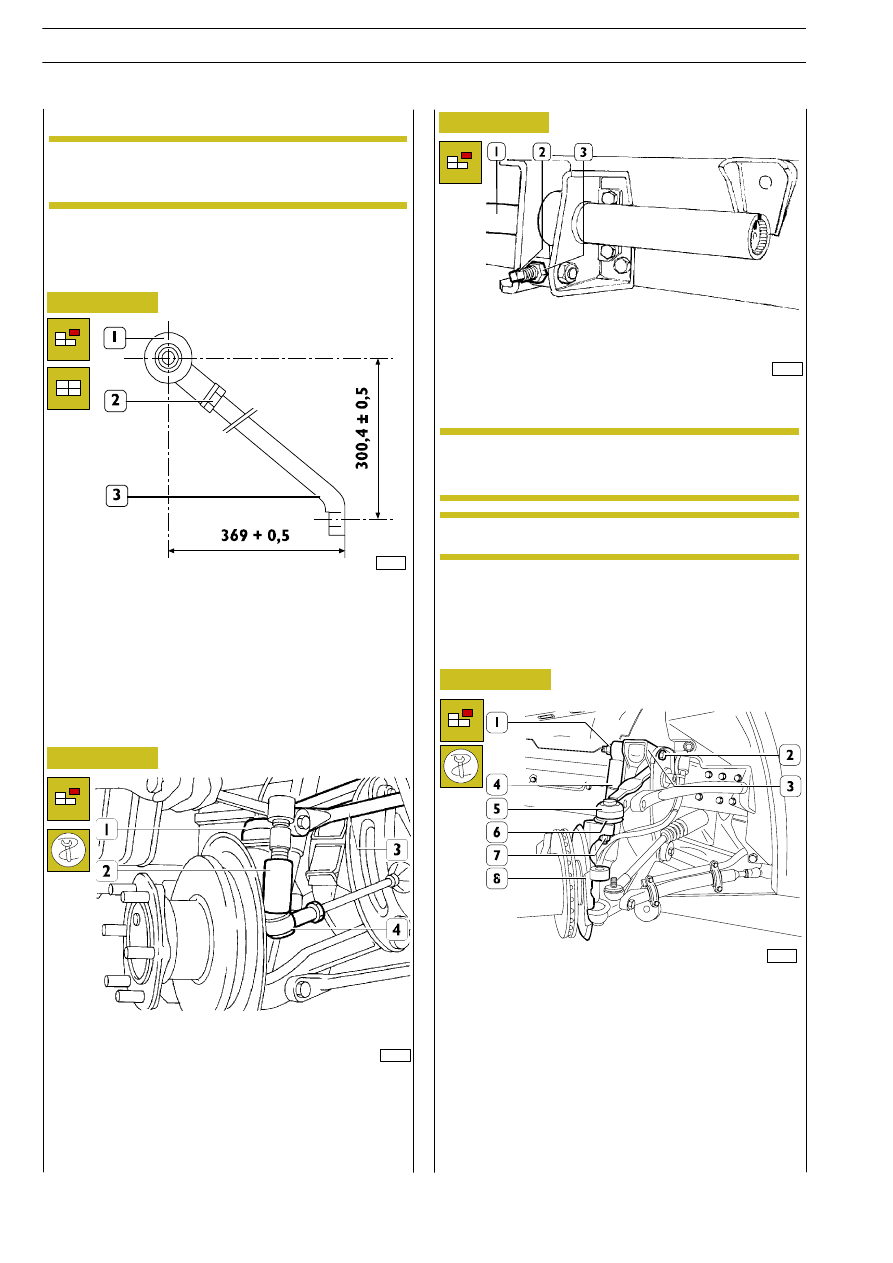

Remove the nut (2), withdraw the screw (3) and disconnect
the shock absorber (4) from the upper support (1).

Remove the nut (7) fastening the articulated head (6) from
the upper lever (5) to stub axle (8).

Suitably support the stub axle (8) including the brake calliper
and the wheel hub and using tool 99347074 remove the
lever (5) from the stub axle (8).

Rest the stub axle (8) on a proper stand to prevent brake fluid
pipes and electric cables tensioning.

62925

Figure 68

62924

62926

61984

Figure 69

Figure 70

Figure 71

Loosen the nut (2) and unscrew the articulated head (1)
from the upper tie rod (3).
Screw the new articulated head (1) on the tie rod (3).
Position it according to the values show in the above figure.

Remove the nut fastening the steering box tie rod kingpin (4)
from stub axle lever; use puller 99347074 (2) to remove the
kingpin (4).
Remove suspension lever (1) upper tie rod (3).

Loosen the nut (3) and loosen the threaded pin (2) until the
torsion bar (1) is completely ”released”.

500764

Lower tie rod articulated heads
replacement

500666

TORSION BARS

Removal

It differs from suspension overhaul with torsion bars
for vehicles: 35C, 40C, 45C, 50C for the following
points.

NOTE

Take note of the number of pin (2) threads above
nut (3); these data shall provide the starting point to
adjust the torsion bar after assembling..

NOTE

For left torsion bar disconnect the fuel tank.

NOTE

48

FRONT MECHANICAL SUSPENSIONS

D

AILY

Base - May 2004

SUSPENSION OVERHAUL

62929

Refitting

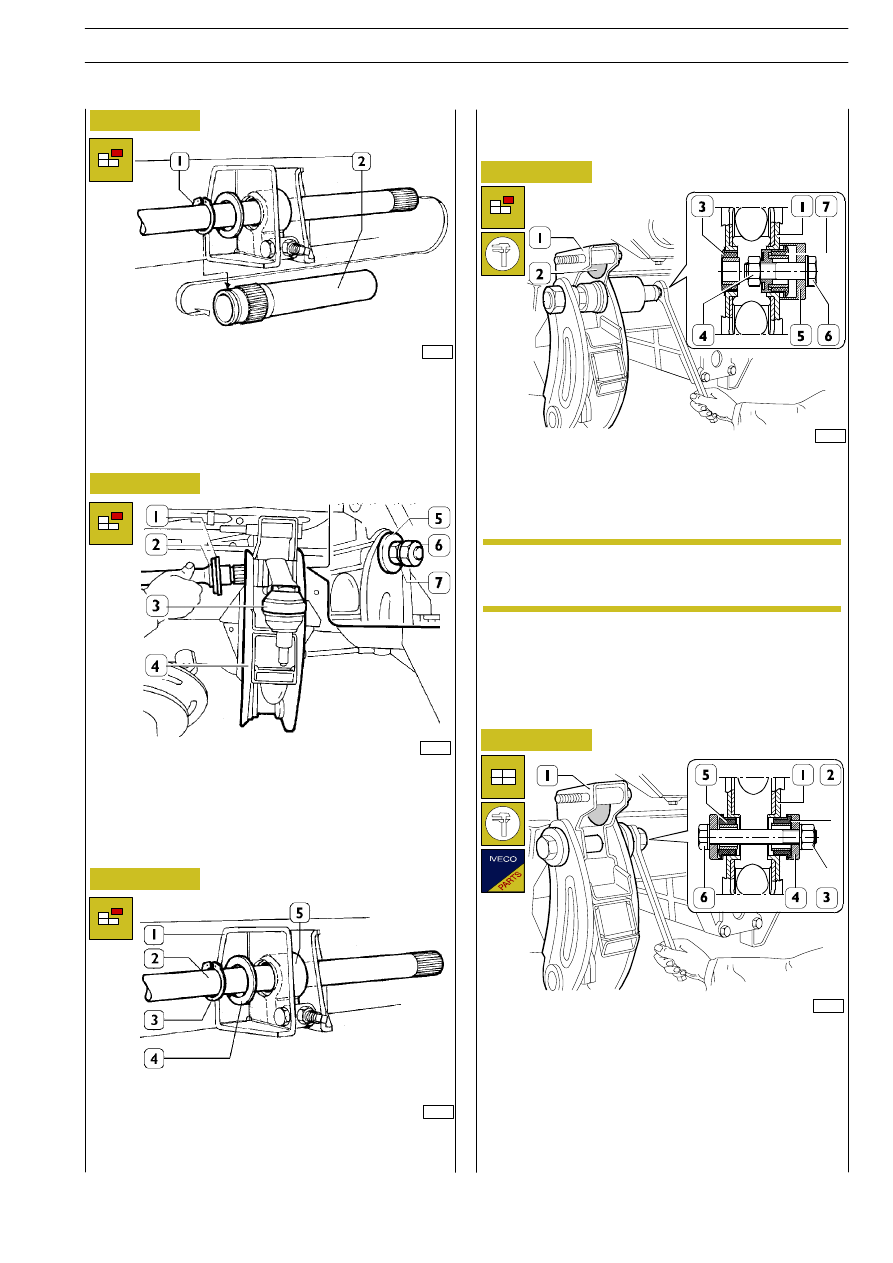

Remove the lock nut (6), the nut (7) and withdraw the
washer (5).
Remove the torsion bar (2) with the washer (1) from the
upper lever (3) and remove it from the bracket (4).

62930

Remove the torsion bar (2) including the circlip (3) and the
washer (4) from the adjustment lever (5) and remove it from
the bracket (1).

62928

62927

62931

Remove the circlip (1) from the sleeve (2) and remove it.

Figure 72

Figure 73

Figure 74

Figure 75

Figure 76

Position rubber bushes (2-5) in cross member (1).

Apply tool 99374166 (4) to bushes (2-5) as shown in the
figure.

Hold the screw (6) and tighten the nut (3) until fitting in place
the rubber bushes (2-5).

Apply tool 99347027 (5) as shown in the figure.

Hold the screw (6), tighten the nut (4) and remove the
rubber bushes (3 and 7) from the cross member (1).

Rubber bush replacement

Removal

The rubber stop plug (2) is pressure-fitted to cross
member (1) and no tool is required for its
replacement.

NOTE

FRONT MECHANICAL SUSPENSIONS

49

D

AILY

Base - May 2004
