Iveco Daily. Manual - part 282





30

FRONT MECHANICAL SUSPENSIONS

D

AILY

Base - May 2004

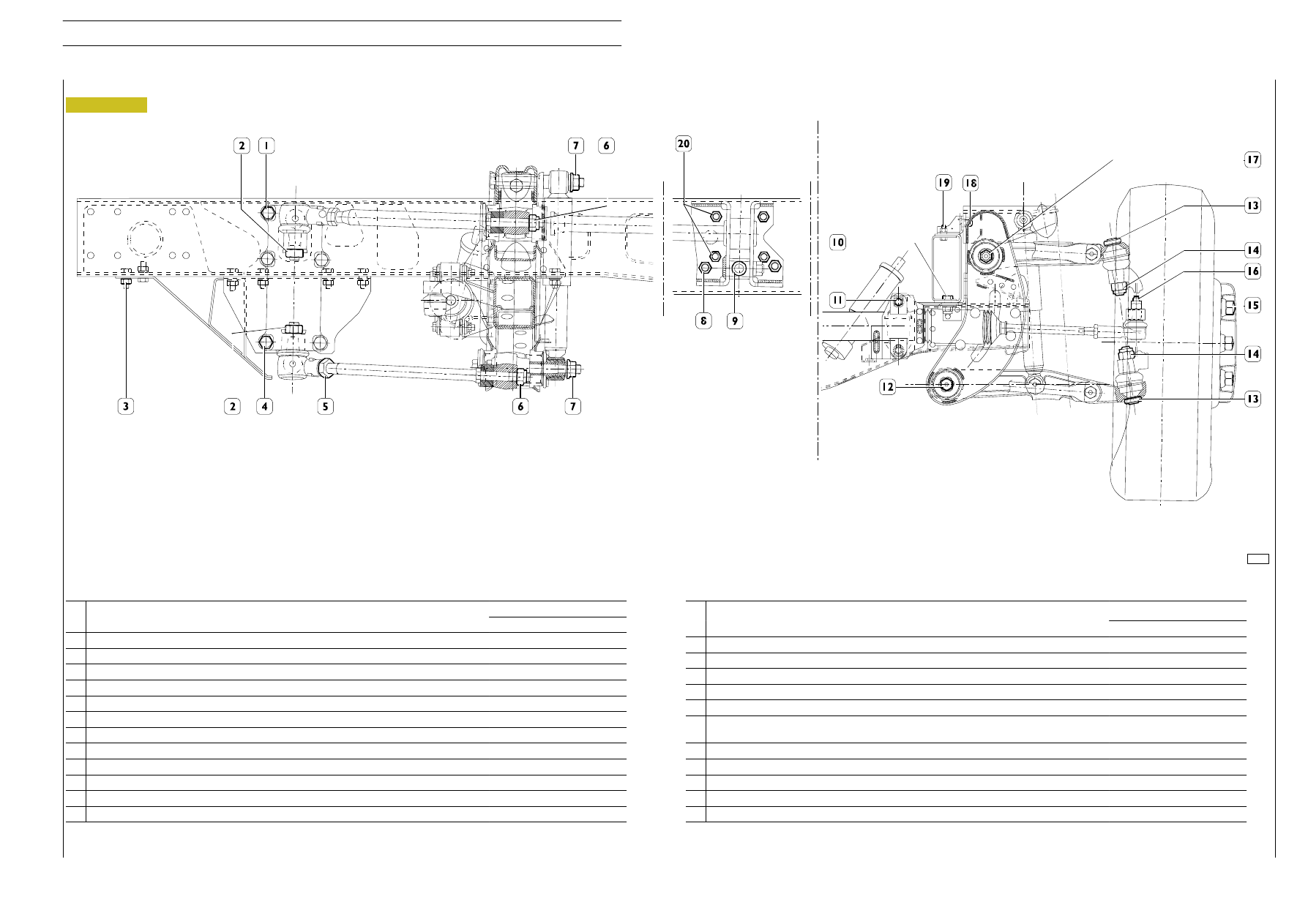

Figure 26

62103

FRONT MECHANICAL SUSPENSIONS

31

D

AILY

Base - May 2004

TIGHTENING TORQUES
Vehicles 35 C - 40 C - 45 C - 50 C

DESCRIPTION

TORQUE

DESCRIPTION

Nm

kgm

1

Nut, reaction rod mounting upper fastening to chassis fixing screw

126

÷ 154

12.8

÷ 15.7

2

Nut, reaction rod ball joint to mounting

98

÷ 137

10

÷ 14

3

Nut, reaction rod and knckle joint stiffener to chassis fixing screw

33

÷ 49

3.4

÷ 5.0

4

Nut for screw fixing cross member to reaction rod support

126

÷ 154

12.8

÷ 15.7

5

Nut, ball joint to upper tie rod

98

÷ 137

10

÷ 14

6

Nut, upper tie rod to upper arm fastening screw

150

÷ 183

15.3

÷ 18.7

7

Nut, shock absorber upper and lower fastening screw

116

÷ 142

11.8

÷ 14.5

8

Nut, lower bracket fastening screw suspension adjustment unit

151

÷ 184

15.4

÷ 18.8

9

Nut, torsion bar adjusting lever pin

254

÷ 311

25.9

÷ 31.7

10 Nut, cross member to chassis side member lower wing fixing screw

72

÷ 88

7.3

÷ 9

11 Nut for steering box fixing screw

50

÷ 61

5

÷ 6.1

12 Nut, lower arms to cross member anchoring screw

206

÷ 252

21.0

÷ 25.7

DESCRIPTION

TORQUE

DESCRIPTION

Nm

kgm

13 Ring nut, ball joint to upper/lower arms

83

÷ 152

8.5

÷ 15.5

14 Nut, ball joint to steering knuckle

157

÷ 177

16

÷ 18

15 Nut, fixing will

335

÷ 410

34

÷ 41.8

16 Nut fixing steering box rod ball joint to stub axle lever

68

÷ 83

6.8

÷ 8.3

17 Hexagonal-head slotted nut, torsion bar to supension arm

84

÷ 103

8.5

÷10.5

18 Nut, cross member upper fastening to bracket on chassis side member upper wing fixing

screw

47

÷ 58

4.8

÷ 5.9

19 Nut, cross member upper anchoring bracket to chassis side member upper wing fixing screw

18

÷ 22

1.8

÷ 2.2

20 Nut, upper and intermediate bracket fastening screw (suspension adjustment unit)

94

÷ 115

9.6

÷ 11.7

-

Screw for nut fixing front tubular cross member to side members

42

÷ 51

4.2

÷ 5.2

-

Nut, stabilizer bar clamps fixing screw

18

÷ 22

1.8

÷ 2.2

-

Rubber plug nut

68

÷ 83

6.9

÷ 8.5

32

FRONT MECHANICAL SUSPENSIONS

D

AILY

Base - May 2004

88675

88677

88676

88678

88679

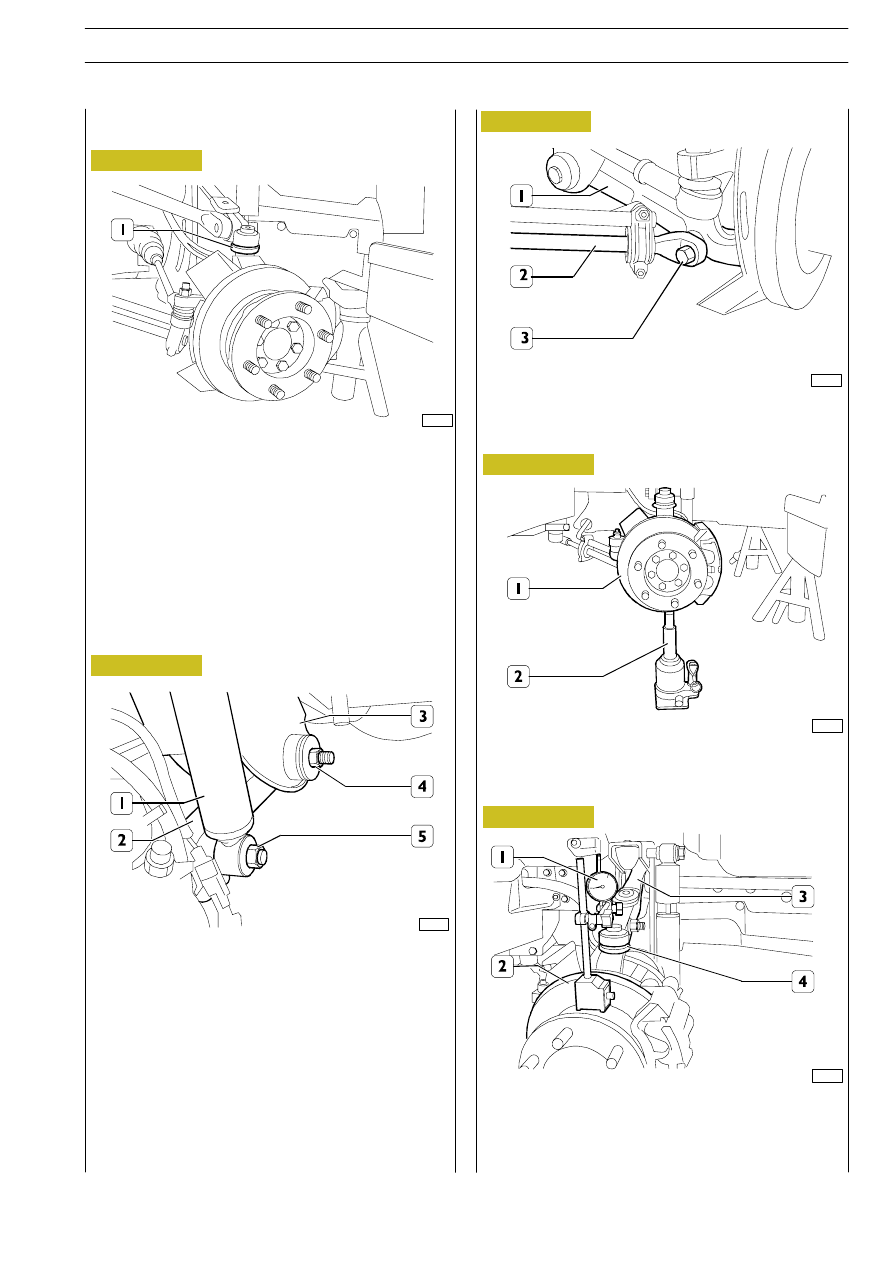

Figure 27

Figure 28

Figure 29

Figure 30

Figure 31

Adjust vehicle on flat ground and lock rear wheels.
Unloosen rear wheels securing nuts.
By a hydraulic jack, lift the vehicle on front side and rest it on
two supporting stands.
Unscrew wheels securing nuts and detach wheels again by
hydraulic truck 99321024.
Check that protection cowlings (1) of articulated heads are
not damaged.

Remove nut (5) and dismount shock absorber (1) from lower
swinging arm (2).
Unloosen nut (4) for the screw to secure lower swinging arm
(2) to cross member (3).

Remove screw (3) and detach tie rod (2) from lower
swinging arm (1).

By suitable jack (2), positioned under wheel hub (1), load
suspension.

Check the clearance of upper swinging arm
articulated head

Apply the magnetic base of comparator 99395684 (1) to
brake disk (2) and position comparator tracer point on the
top of the articulated head (4) of upper swinging arm (3).

FRONT MECHANICAL SUSPENSIONS

33

D

AILY

Base - May 2004
