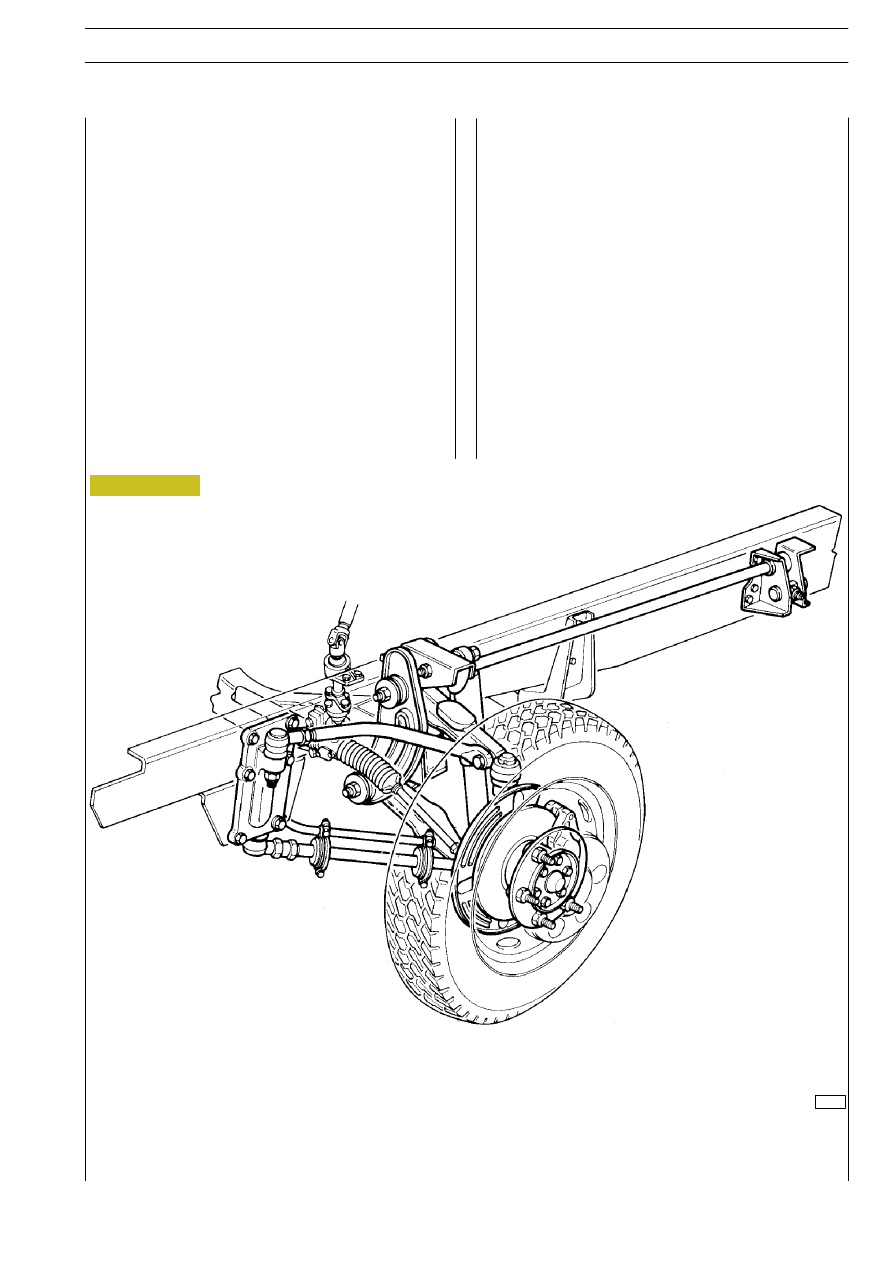

The front axle 5819 has independent wheels.

It is basically composed of:

- stub axles;

- wheel hubs;

- suspension arms.

The stub axles are also the end elements of the suspension.

They are connected to the top and bottom suspension arms
by swivel heads that allow turning the stub axle.

The brake calipers and steering levers are secured on the
king-pin of the stub axles.

The hubs are supported on the stub axle pins by
Unit-Bearings, which need no adjustment or lubrication.

Figure 1

AXLE 5819

31

D

AILY

DESCRIPTION

32

AXLE 5819

D

AILY

Base - May 2004

Axle type

5819

WHEEL HUBS

Wheel hubs bearings

UNIT BEARING

Hub bearings end play

-

Wheel hub bearings play
adjustment

Not Adjustable

Fixing nut torque tightening

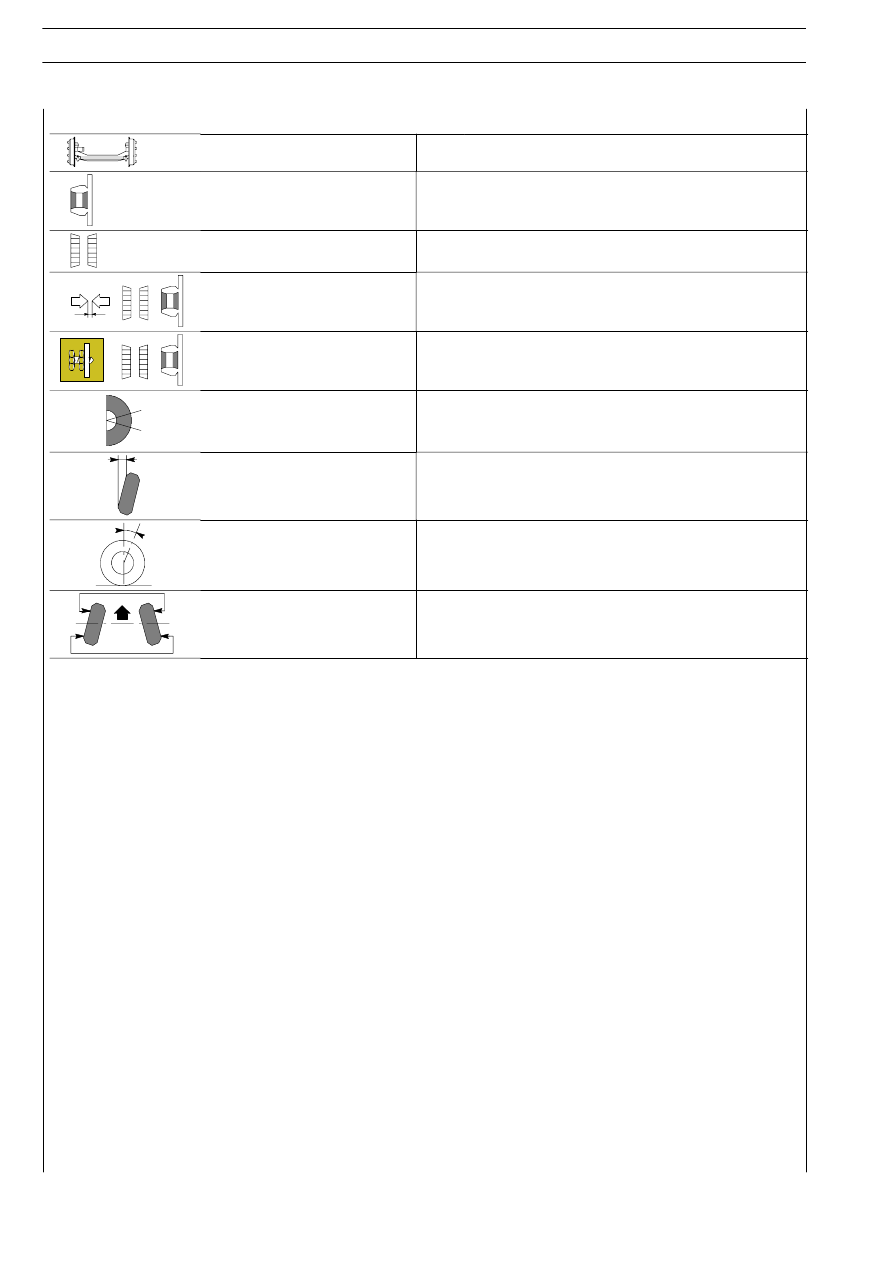

WHEEL GEOMETRY

Wheel camber angle
(vehicle at static load)

0

o

30’

± 20’

Wheel caster angle
(vehicle at static load)

1

o

35’

± 20’

Wheel toe-in
(vehicle at static load)

2.5

± 1

52256

FRONT AXLE 5819

Figure 2

AXLE 5819

33

D

AILY

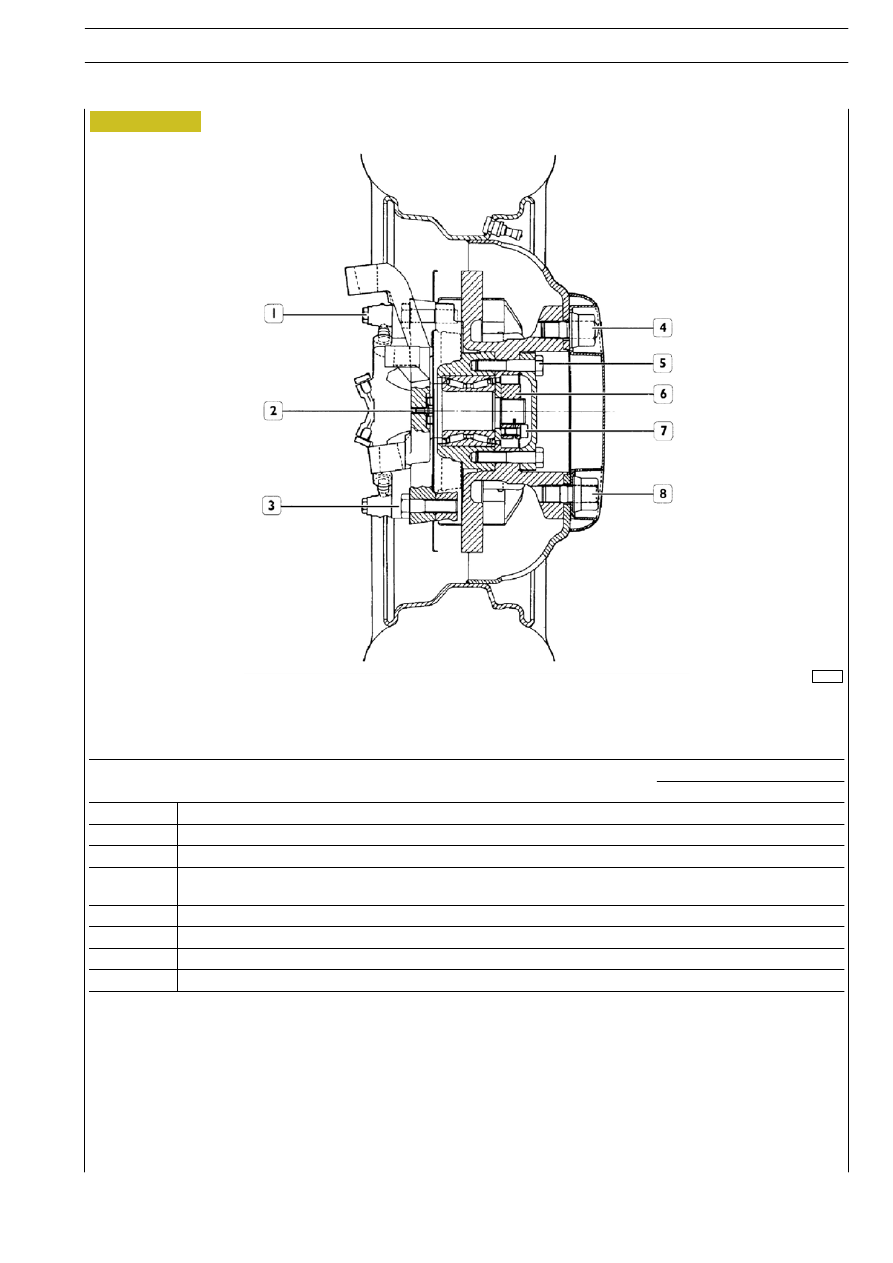

TIGHTENING TORQUES

PART

TORQUE

PART

Nm

kgm

1

Screw securing caliper to caliper mounting

154

÷ 170

15.4

÷ 17

2

Screw securing guards to stub axle

15

÷ 22

1.5

÷ 2.2

3

Screw securing caliper mounting to stub axle

154

÷ 170

15.4

÷ 17

4

Stud fixing to brake disc
(apply IVECO 1905683 sealant on the thread)

85

÷ 104

8.5

÷ 10.4

5

Screw securing plate and brake disc to wheel hub

94

÷ 115

9.4

÷ 11.5

6

Ring nut securing wheel hub

257

÷ 314

25.7

÷ 31.4

7

Screw securing ring nut

20

÷ 24

2

÷ 2.4

8

Nut securing wheel

284.5

÷ 343.3

28.4

÷ 34.3
