SPECIFICATION AND DATA

Axle 5818 differs from axle 5817 for wheel hub, brake disc and wheel rim fixing to brake disc that is implemented by nut studs
without stabiliser bar.

AXLE 5818

23

D

AILY

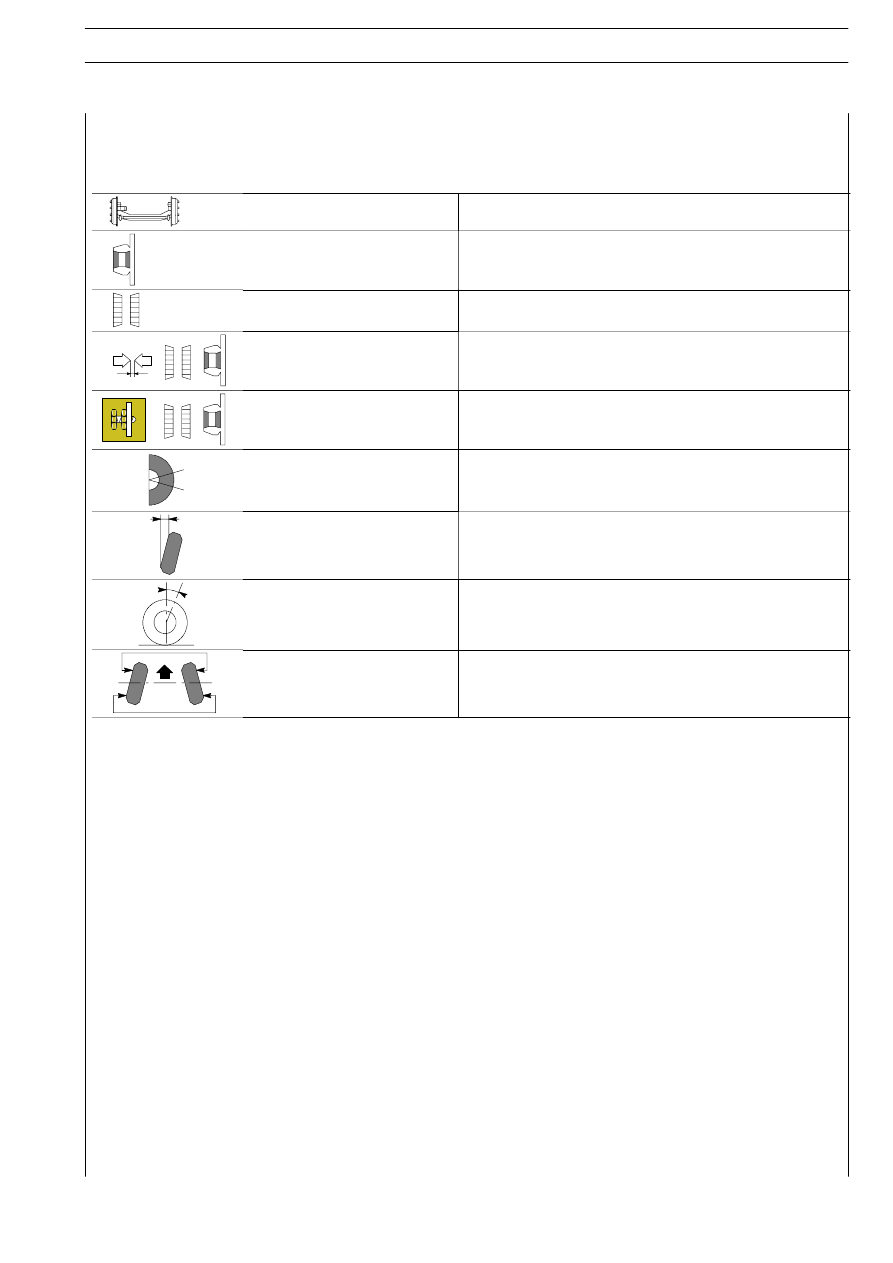

DESCRIPTION

Axle type

5818

WHEEL HUBS

Wheel hubs bearings

UNIT BEARING

Hub bearings end play

-

Wheel hub bearings
play adjustment

Not Adjustable

Fixing nut torque tightening

WHEEL GEOMETRY

Wheel camber angle
(vehicle at static load)

0º

± 20’

Wheel caster angle
(vehicle at static load)

3º

± 20’

Wheel toe-in
(vehicle at static load)

2

± 1 mm

49354

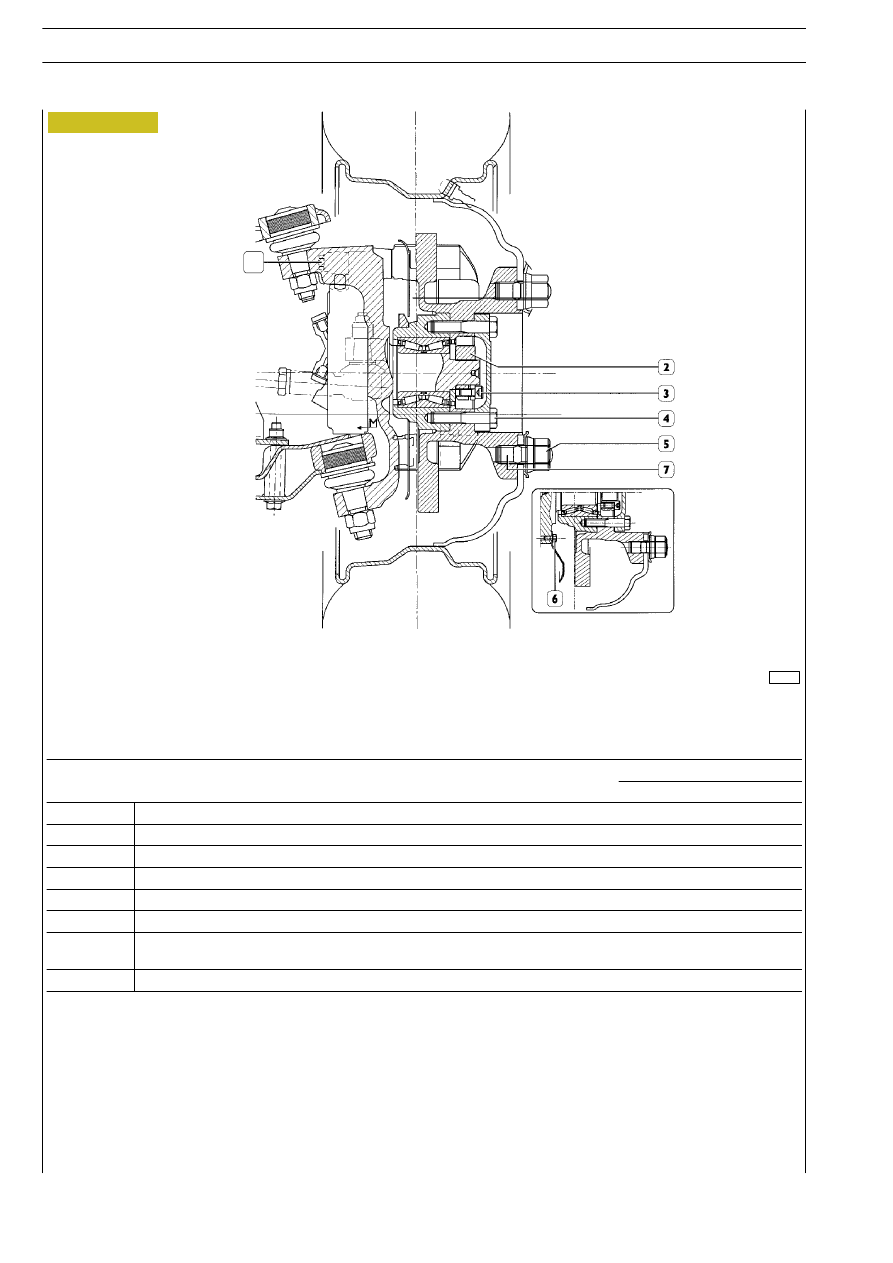

FRONT AXLE 5818

1

Figure 1

24

AXLE 5818

D

AILY

Base - May 2004

PART

TORQUE

PART

Nm

kgm

1

Screw securing caliper mounting to stub axle

170

÷ 196

17

÷ 19.6

2

Ring nut securing wheel hub

257

÷ 314

25.7

÷ 31.4

3

Screw securing ring nut

20

÷ 24

2

÷ 2.4

4

Screw securing cover and brake disc to wheel hub

98.1

÷ 107.9

9.8

÷ 10.7

5

Nut securing wheel

284

÷ 342

28.4

÷ 34.2

6

Screw securing guard to stub axle

6

÷ 7.5

0.6

÷ 0.7

7

Stud fixing to brake disc
(apply IVECO 1905683 sealant on the thread)

85

÷ 104

8.5

÷ 10.4

–

Screw securing caliper to caliper mounting

154

÷ 170

15.4

÷ 17

AXLE 5818

25

D

AILY

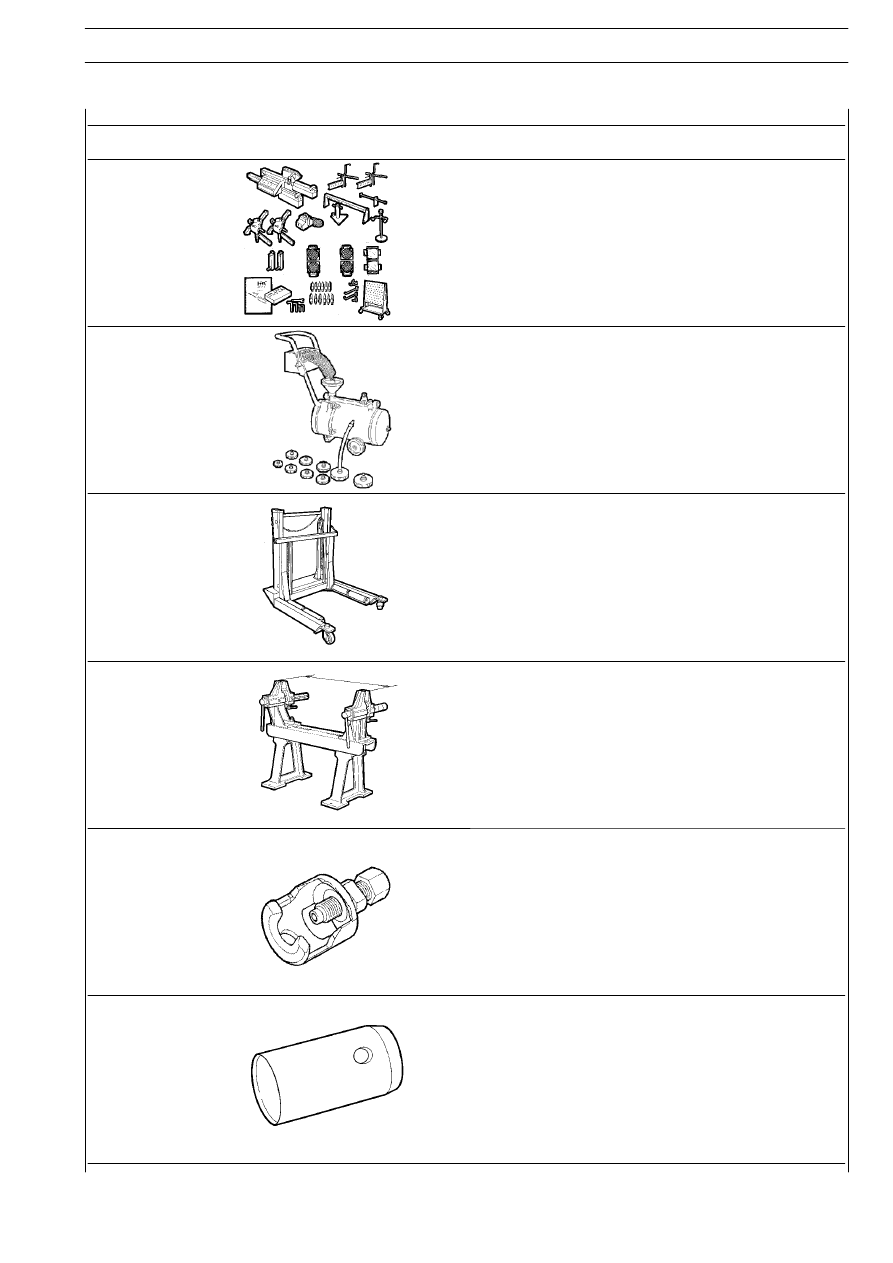

TOOLS

TOOL NO.

DESCRIPTION

99305354

Portable optical reading tool for checking wheel trim

99306010

Apparatus to purge air from brakes and clutch

99321024

Hydraulic trolley for removing/refitting wheels

99322215

Guide to wheel hub assembly

99347074

Puller for steering tie rod king-pins

99370496

Wheel hub fitting guide
