Iveco Daily. Manual - part 206





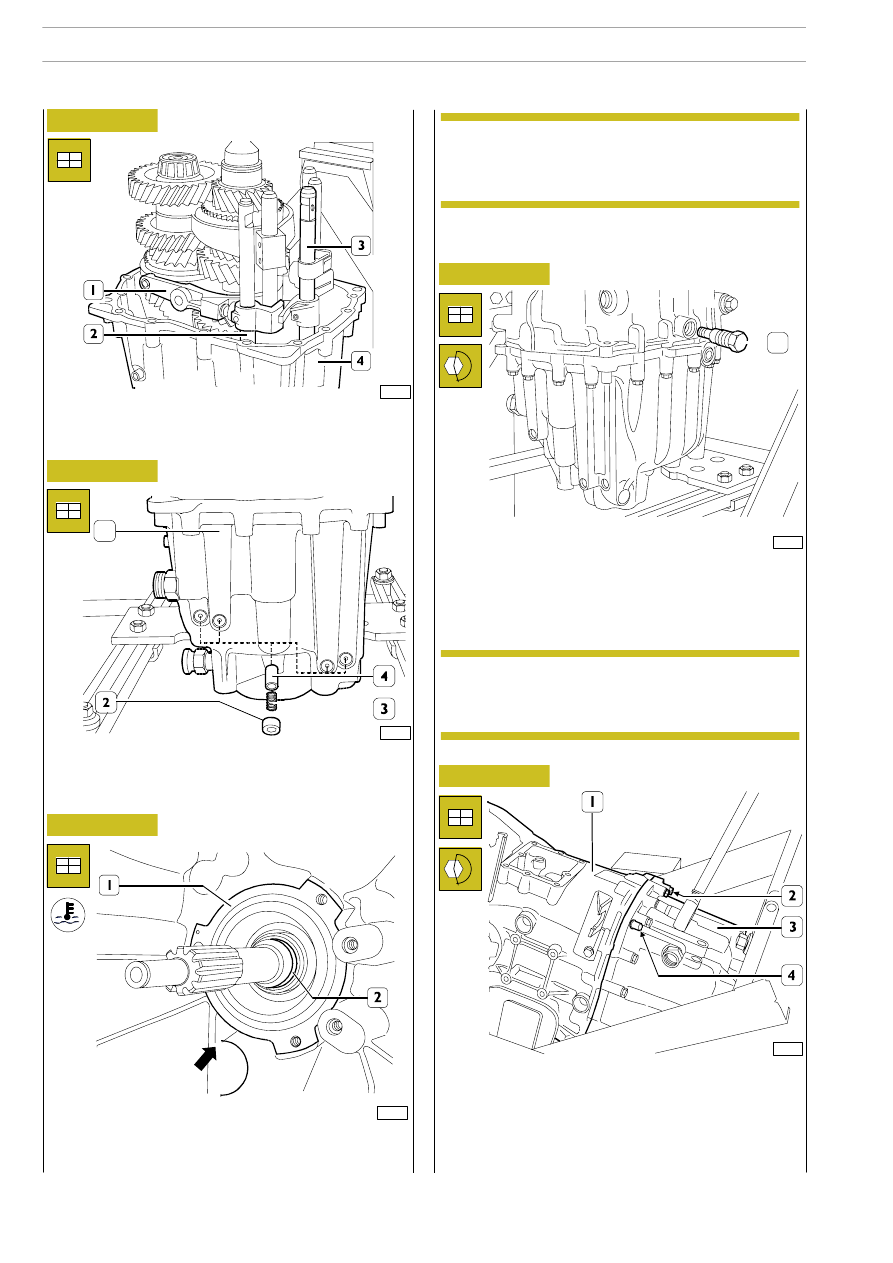

Apply LOCTITE 242 to the thread of the pins (1).

Screw the pins (1) into the box, checking that their ends go
into the hole of the 3rd/4th gear engagement fork link (1,
Figure 116) and then tighten them to the required torque.

Screw on the screws (2) securing the rear cover (3) to the
transmission (1) without fully tightening them.

Mount the centring pins (4) in the rear cover (3) and in the
transmission (1).

Tighten the screws (2) to the required torque.

52004

51936

51933

52003

Figure 116

Figure 117

Figure 118

Figure 119

Figure 120

Mount the 3rd/4th gear control rod (2) in the rear cover (4),
connecting it to the relative fork (1), and the main rod (3).

Put the pawls (4) and springs (3) in the rear cover (1) and drive
in the retaining cups (2) with a suitable punch.
Apply LOCTITE 5206 on gearbox attachment.

When mounting the transmission, check that the shafts
and control rods are positioned correctly in their re-
spective seats and that the rod (2, Figure 116) stays
connected to the 3rd/4th gear engagement fork (1).

If during these assembly operations the fork (1,
Figure 116.) comes free of the control rod, it will not
be possible to mount the pins (1) until they have been
reconnected.

1

NOTE

NOTE

1

90230

Warm up the front bearing inner ring (2) at 90

÷110°C and fit

the gearbox (1) on the rear cover.

80

6 S 300 TRANSMISSION

D

AILY

Base - May 2004

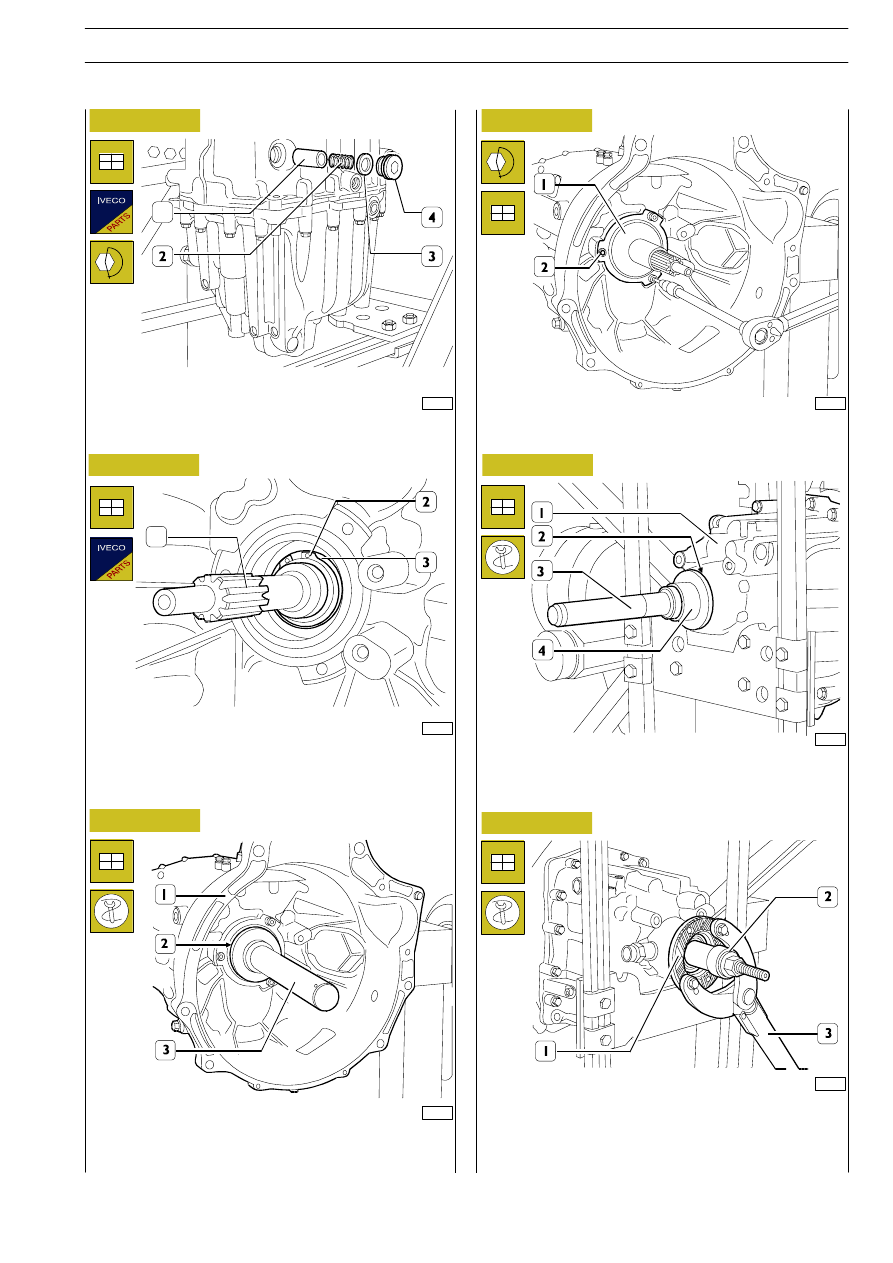

Mount the cover (1) protecting the input shaft and tighten the
screws (2) to the required torque.

51932

52005

51931

52006

52007

52008

Figure 121

Figure 122

Figure 123

Figure 124

Figure 125

Figure 126

Mount the push rod (1) and the spring (2). Screw on the plug
(4) with a new washer (3), tightening it to the required torque.

Fit a new retaining ring (2) securing the front bearing (3) onto
the input shaft (1).

Using the key 9937455 (3), mount the O-ring (2) in the trans-
mission (1).

Mount the O-ring (2) in the rear cover (1) with the key
99374454 (4) and the grip 9937006 (3).

Fit the transmission shaft coupling (1) onto the output shaft.

If there is any interference, use the tool 99370234 (2) for as-
sembly with the lever 99370317 (3) to lock the coupling.

1

1

6 S 300 TRANSMISSION

81

D

AILY

Base - May 2004

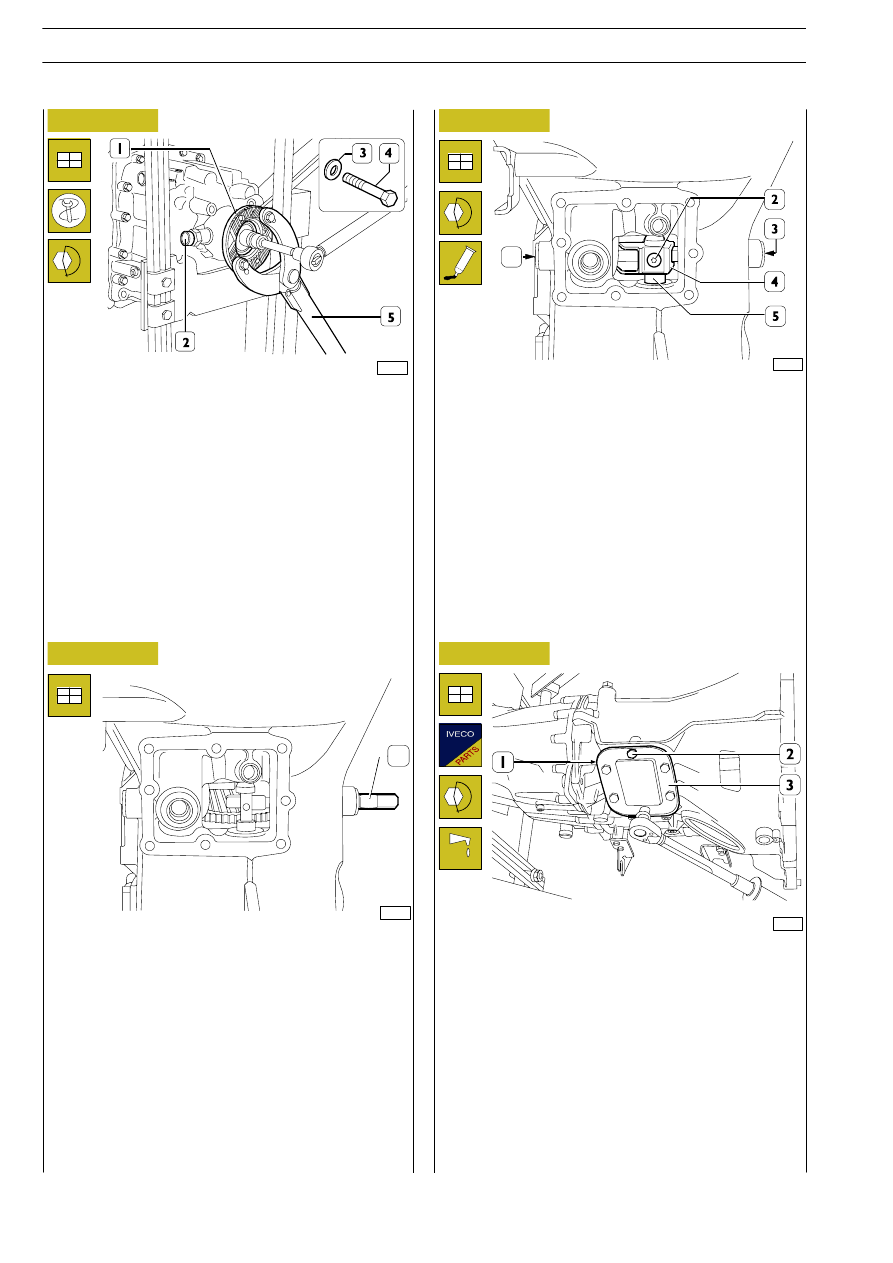

Mount the washer (3) and screw on the screw (4).

Lock the rotation of the flange (1) with the lever 99370317
(5) and tighten the screw (4) to the required torque.

Mount the tachograph sensor (2) and the reversing light
switch.

Fit a new gasket (1) onto the transmission.

Apply LOCTITE 510 on the screw threading (2).

Mount the side cover (3) and tighten the fixing screws (2) to
the required torque.

Mount the control box as described under the relevant hea-
ding.

Mount the oil drainage plug, tightening it to the required torque.

Fill the transmission with lubricating oil in the required quantity
and grade.

Mount the oil filler and level indicator cap, tightening it to the
required torque.

52009

51924

51925

52118

Figure 127

Figure 128

Figure 129

Figure 130

Mount the rod (1) preventing engagement of more than one
gear at the same time, in the position marked during disas-
sembly.

Apply sealant to the thread of the plugs (1 - 3), screw them
into the box, tightening them to the required torque.

Position the driver (4) on the rod (5).

Secure it with the screw (2) after applying LOCTITE 242 onto
its thread.

1

1

82

6 S 300 TRANSMISSION

D

AILY

Base - May 2004
