68

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Ref.

Function

Cable

Code

1

-

-

2

Parking lights (from steering column switch unit)

3333

3

Positive for instrument cluster

7772

4

Flashing remote control switch control (from steering column switch unit)

8024

5

Instrument cluster “B” CAN line L

6111

6

Instrument cluster “B” CAN line H

6110

7

Positive for blinkers (from steering column switch unit)

1111

8

Earth from instrument panel switches

0000

9

Earth (from steering column switch unit)

0050

10

Earth

0000

11

Positive for diagnosis connector

7797

12

Climate control system central unit line “K”

2296

13

-

-

14

-

-

15

-

-

16

-

-

17

-

0000

18

Positive for the illumination of the symbols of switches

3320

19

Earth

0000

20

Negative for cab roof lamp switch

0000

21

Positive for the illumination of the symbol of heated rear window on

6653

22

-

5647

23

Camera PIN B-1 (visual system for reverse gear)

5+59

24

Air Bag “B” CAN line H

6110

25

Air Bag “B” CAN line L

6111

26

-

-

27

Positive (+15)

8849

28

Positive for windscreen wiper (from steering column switch unit)

8880

29

-

-

30

Positive for windscreen washer pump (from steering column switch unit)

8886

31

Positive for instrument cluster (+15)

8879

32

Negative from heated rear window switching on pushbutton

0000

33

-

-

34

Negative for emergency lights switching on (from pushbutton)

1113

35

Fog front headlamps power supply (from steering column switch unit)

2228

36

Negative for instrument cluster

0000

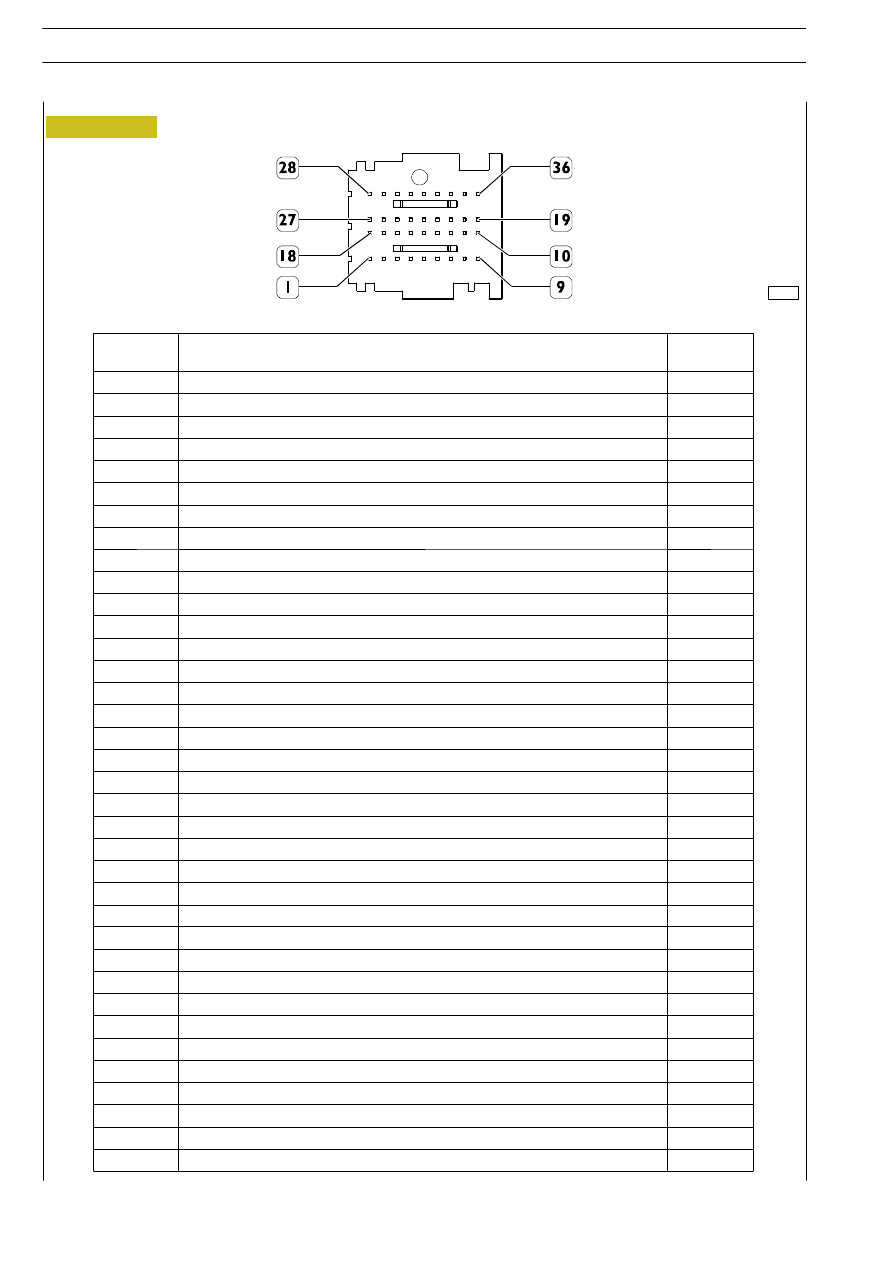

Figure 52

107662

ELECTRIC/ELECTRONIC SYSTEM

69

D

AILY

E

URO

4

Ref.

Function

Cable

Code

1

Negative from fuel filter clogged sensor

5531

2

-

2663

3

Positive for general power-assisted units (+15)

8879

4

-

-

5

For rh front blinker

1129

6

-

-

7

“IMMOBILIZER” antenna PIN 2

8092

8

“IMMOBILIZER” antenna PIN 1

8092

9

Signal from sensor for engine water level gauge

5520

10

Electronic tachometer transmitter “PIN 3”

5517

11

Positive +15

8879

12

Positive +15

8879

13

-

-

14

-

-

15

-

-

16

Positive +15

8879

17

-

-

18

-

-

19

Fixed stop for windscreen wiper “PIN 2A”

8873

20

Negative for remote control switch to switch on headlight wipers

0000

21

Negative for automatic gearbox central unit “PIN 45”

0000

22

Line K for central unit ABS / ASR

2299

23

-

-

24

Negative from brake liquid level sensor

6661

25

Generator charge optical indicator

7778

26

Line “K” for central unit EDC 16

2298

27

Negative for electronic tachometer transmitter “PIN 2”

0058

28

Positive for rh front blinker

1123

29

Control for remote control switch to insert windscreen wiper 1

st

/2

nd

speed

8879

30

Central locking antenna “PIN 1”

-

31

-

-

32

Signal from (front / rear) shoes wear sensors

6004

33

Negative from engine bonnet opening switch

5621

34

Signal for antitheft system

9142

35

-

-

36

-

-

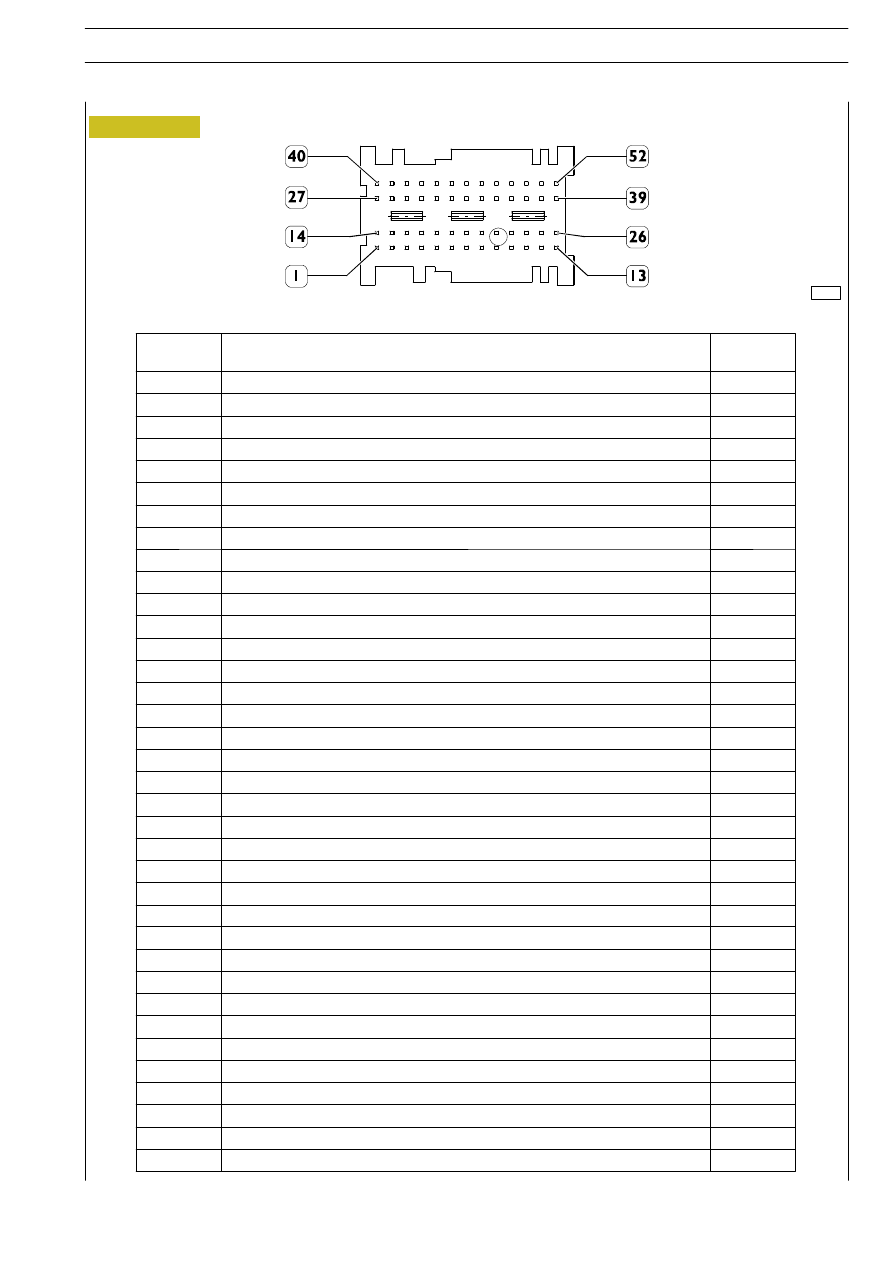

Figure 53

107661

70

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Function

Cable

Code

37

Speed signal (from tachometer) for EDC / automatic gearbox

5517

38

External temperature signal (air-conditioner)

5532

39

Positive for rh front parking light - rh front clearance light

3320

40

Control for remote control switch to switch on windscreen wiper

8879

41

-

-

42

-

-

43

Central locking antenna “PIN 2”

-

44

“C” CAN Line L — Steering angle sensor (PIN 1) - CAN line closing resistance

45

“C” CAN Line H - Steering angle sensor (PIN 3) - CAN line closing resistance

46

Positive for antitheft siren (+30)

47

Line K for additional heater

48

“C” CAN Line L - ABS / automatic gearbox / EDC16

2950

49

“C” CAN Line H - ABS / automatic gearbox / EDC16

8950

50

-

-

51

-

-

52

Positive for lh front parking light - lh front clearance light

3321

ELECTRIC/ELECTRONIC SYSTEM

71

D

AILY

E

URO

4

Ref.

Function

1

-

2

-

4

-

5

Hand brake in

6

-

7

Positive K58 (external lights)

8

Alternator charge (alternator signal L)

9

Clutch status (activated / not activated)

10

Reverse gear engaged (positive)

11

-

12

Cruise control (set +)

13

Cruise control (set -)

14

Cruise control (reset)

15

Cruise control (on)

16

-

17

Earth

18

Power take-off 1

19

Power take-off 2

20

Power take-off 3

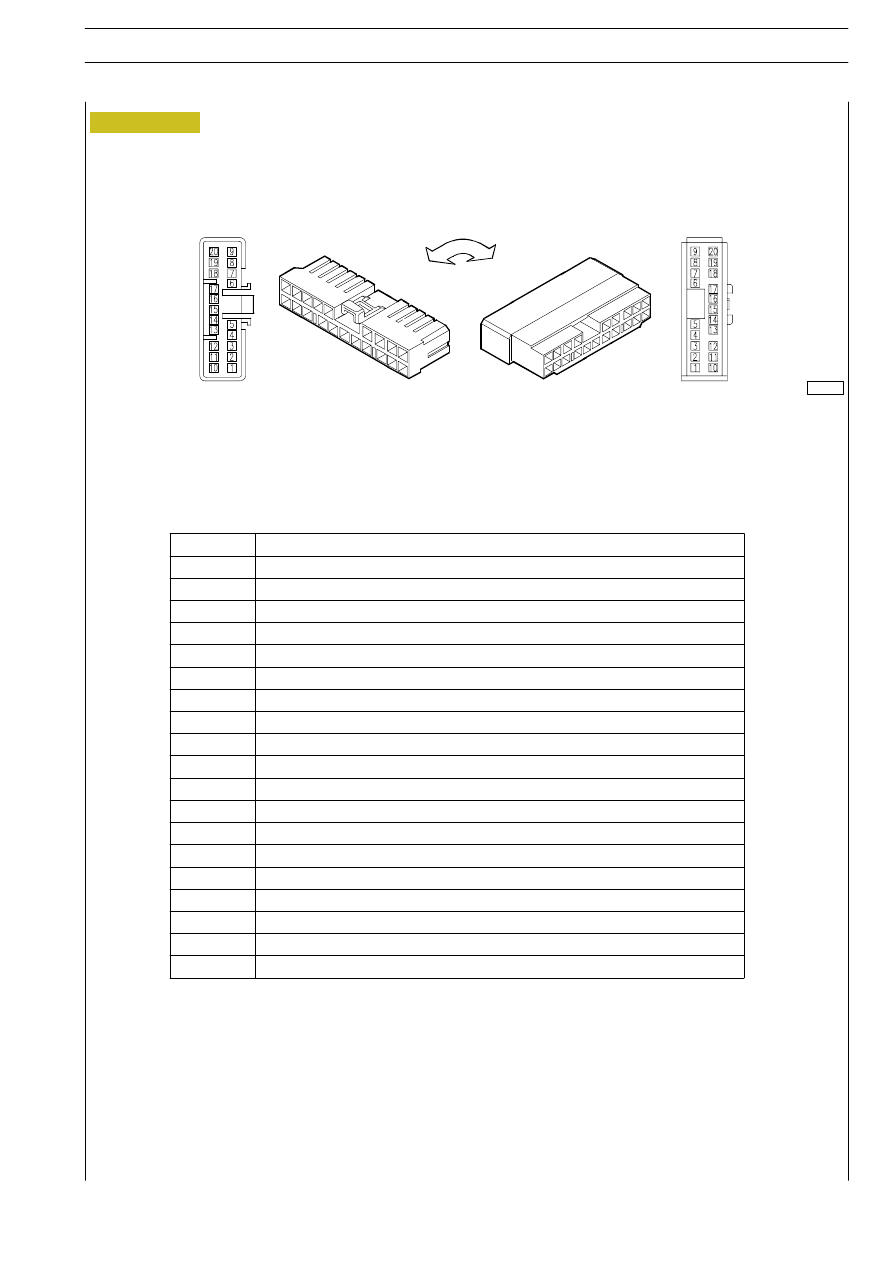

Positioned in the cab near junction connectors - Air-Bags (at the bottom to the right)

101564

Figure 54
