Iveco Daily Euro 4. Manual - part 219





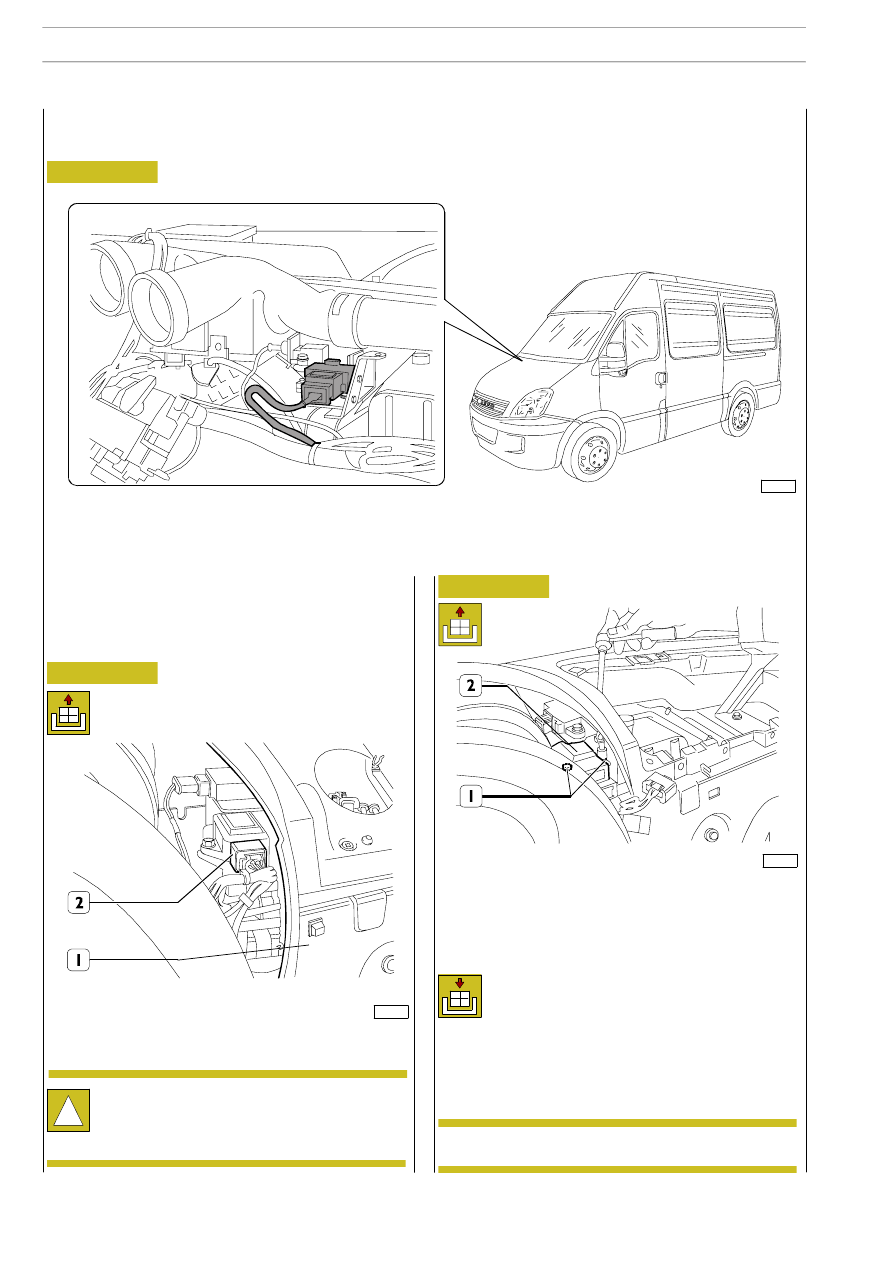

Figure 96

Removal

- never change the sensor position and fastening

points. The sensor features an offset position
compared with the vehicle centre line, which
must not be modified.

Calibration

Disconnect electric connection (2).

109150

526742104

YAW SENSOR

Refitting

Disconnect the battery cables in the engine compartment.
Take off the instrument board covering.

Figure 97

Replacing the yaw sensor requires no calibration
procedure.

Unscrew the two sensor (2) fastening screws (1) by using a
suitable wrench to remove the side right screw, considering that
the latter cannot be accessed easily. Then, remove sensor (2).

!

Take off glove compartment (1) on the passenger’s
side. If the vehicle is equipped with passenger’s
airbag, follow the safety rules indicated in the
relevant chapter of the “Steering” section.

Re-attachment is carried out by reversing the order
of detachment operations. Also follow the advice
below:

Figure 98

102319

102318

NOTE

78

HYDRO-PNEUMATIC SYSTEM - BRAKES

D

AILY

E

URO

4

Replacing the modulator/control unit requires calibration of
the longitudinal acceleration sensor (described on page 64).
In this case, the steering angle sensor shall not be calibrated
since it features its own internal memory.

Re-attachment is carried out by reversing the order of
detachment operations. Also follow the advice below:
- connect the connector with great attention, taking care

to insert it perpendicularly to the seat to avoid damaging
the pins;

- after re-attachment has been completed, perform the

programming and calibration procedures described
below.

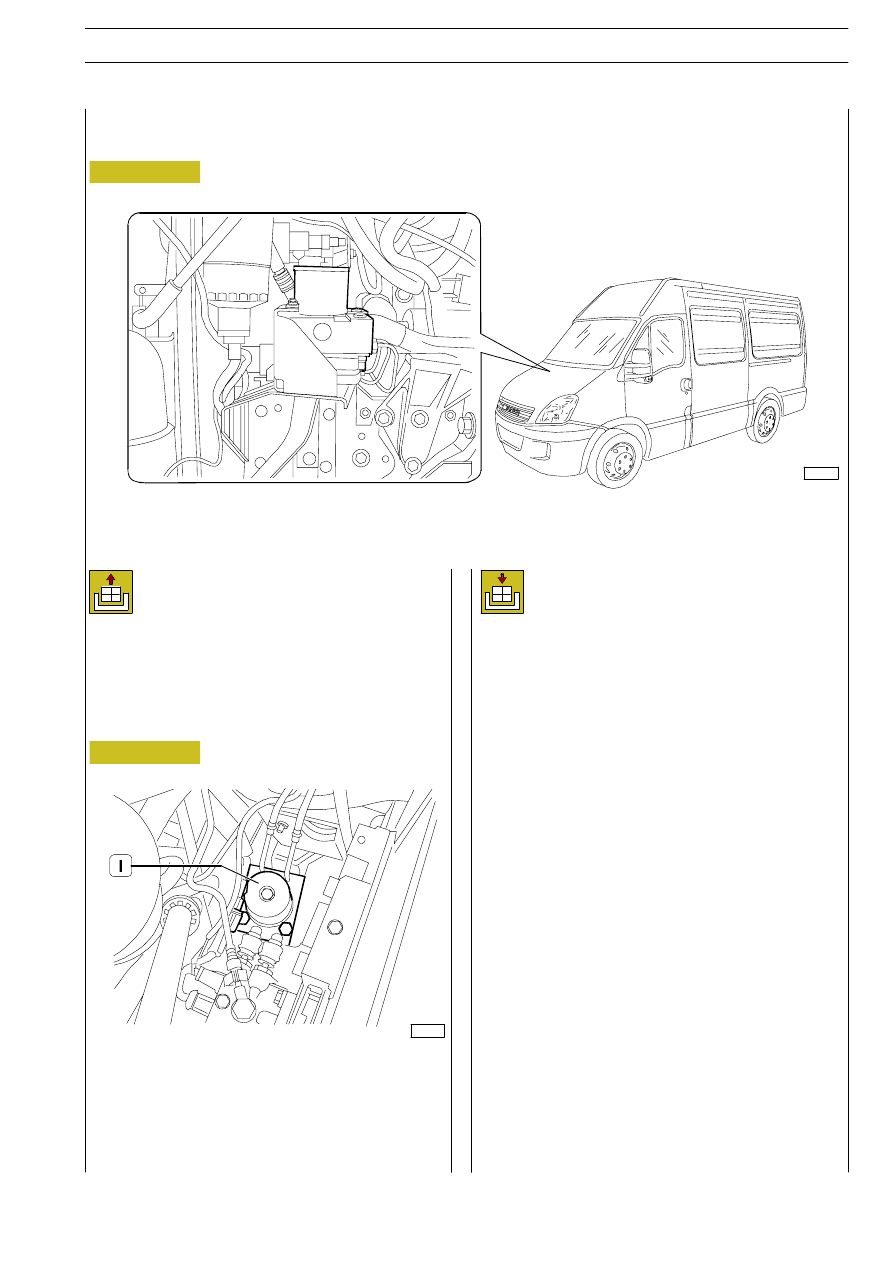

Figure 99

Removal

Calibration

Disconnect the six oil ducts from modulator (1).
Clear the modulator parts of the oil escaped when
disconnecting the ducts.
Disconnect the electric connection.
Loosen the screws securing the modulator to the support
bracket.
Remove the modulator/control unit (1).

109151

526741104

ELECTROHYDRAULIC MODULATOR/CONTROL UNIT

Refitting

Disconnect the battery cables in the engine compartment.
Take off the hydraulic braking system fluid cap, then remove
the filter.
Suck the braking system fluid by means of a syringe.

Figure 100

102320

Programming

Programming requires entering the following variant codes
(by means of the diagnosis instrument): type of drive, engine,
MTT, wheelbase, type of front and rear suspensions, height.
Easy compares the type of vehicle (PIC reading) with the
control unit code to avoid installation errors (single wheels
instead of dual wheels), and downloads the variant codes into
the control unit.

HYDRO-PNEUMATIC SYSTEM - BRAKES

79

D

AILY

E

URO

4

102321

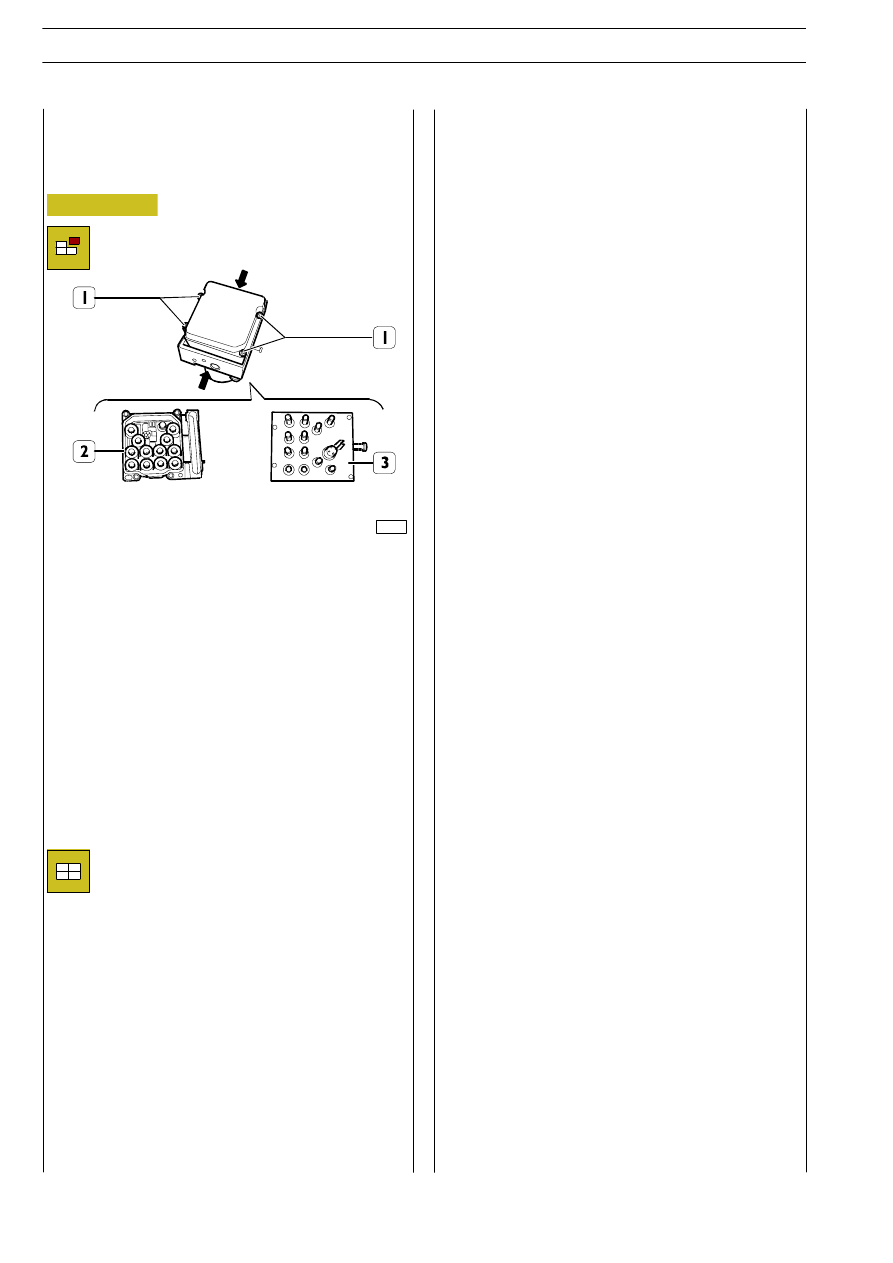

Figure 101

Loosen the four screws (1) securing control unit (2) to
electrohydraulic modulator (3).
Take control unit (2) out of the modulator.

Bench overhauling

Assembly

Re-attachment is carried out by reversing the order of
detachment operations.

Disassembly

80

HYDRO-PNEUMATIC SYSTEM - BRAKES

D

AILY

E

URO

4

CAB AIR-CONDITIONING

1

D

AILY

E

URO

SECTION 12
5501

Bodywork

5001

Chassis Frame

5532

Cab air-conditioning

Page

SAFETY STANDARDS TO OBSERVE WHEN

WORKING ON VEHICLES EQUIPPED
WITH THE AIR-BAG SYSTEM

3

. . . . . . . . . . . .

CAB AIR-CONDITIONING

3

. . . . . . . . . . . . . . . . . .

- General

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VENTILATION

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Description

3

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AIR-CONDITIONING SYSTEM MAIN

COMPONENTS AND FUNCTIONAL
DIAGRAM

4

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AIR-CONDITIONING AND HEATING

4

. . . . . . . .

- Description

4

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Air-conditioning

4

. . . . . . . . . . . . . . . . . . . . . . .

- Heating

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MAIN COMPONENTS

5

. . . . . . . . . . . . . . . . . . . . .

- Compressor

5

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Condenser

5

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Drier filter

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Expansion valve

6

. . . . . . . . . . . . . . . . . . . . . . . .

- Evaporator

6

. . . . . . . . . . . . . . . . . . . . . . . . . . .

CONTROL AND SAFETY DEVICES

7

. . . . . . . . . . .

- Description

7

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Three-level pressure switch

7

. . . . . . . . . . . . . .

- Outside air temperature sensor

7

. . . . . . . . . . .

AIR-CONDITIONING UNIT (“M. MARELLI”

OR “DENSO” TYPE)

8

. . . . . . . . . . . . . . . . . . .

- General

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Electronic control unit

8

. . . . . . . . . . . . . . . . . .

As far as the chassis is concerned, refer to printed
document no. 603.93.461

NOTE
