Assemble:

- the wheel on the brake drum;

- the nut protection and screw the fixing nuts.

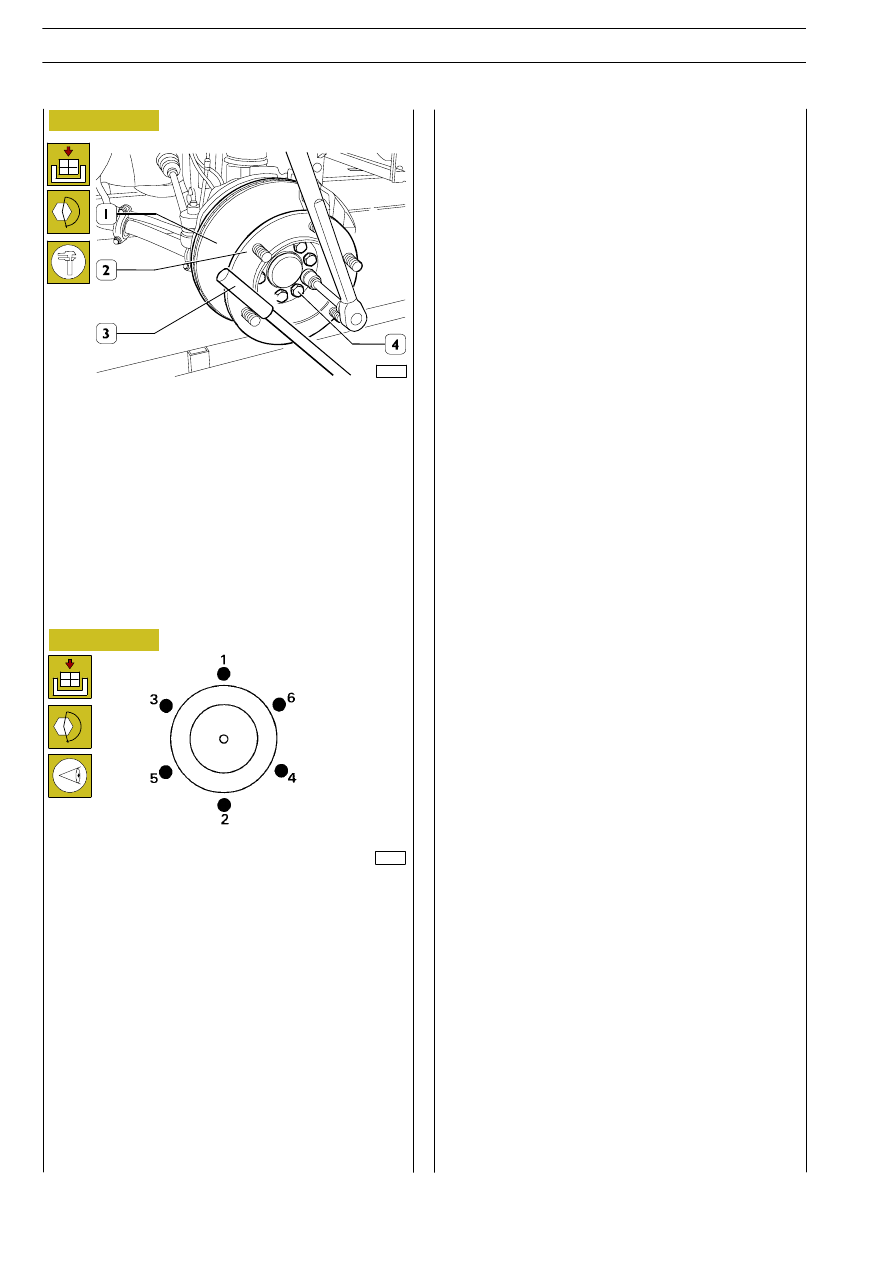

Tighten the nuts fixing the wheel to the prescribed torque
according to the diagram shown in figure.

Fit brake disc (1) and flange (2) onto the wheel hub. Stop
flange (2) rotation by means of a proper lever (3), then
tighten fastening screws (4) to the specified torque.

Using a magnetic dial gauge, check the eccentricity of the
brake disc: it must not exceed 0.125 mm.

Fit the support, together with the brake caliper and braking
gaskets, into place back to the stub axle, by tightening the
fastening screws to the specified torque.

Figure 11

Figure 12

522820

STUB AXLE REMOVAL AND RE-
FITTING

Perform stub axle removal and refitting as described for axle
5817, without considering the points concerning the
stabiliser bar since the latter is lacking on axle 5818.

109055

28

AXLE 5818

D

AILY

E

URO

4

AXLE 5819

29

D

AILY

E

URO

Axle 5819

Page

DESCRIPTION

31

. . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATION AND DATA

32

. . . . . . . . . . . . . .

TIGHTENING TORQUES

33

. . . . . . . . . . . . . . . . .

TOOLS

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REPAIR OPERATIONS

35

. . . . . . . . . . . . . . . . . . . .

AXLE 5819 OVERHAUL

35

. . . . . . . . . . . . . . . . . .

- Stub axle removal and refitting

35

. . . . . . . . . . . .

- Removal

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30

AXLE 5819

D

AILY

E

URO

4

30772

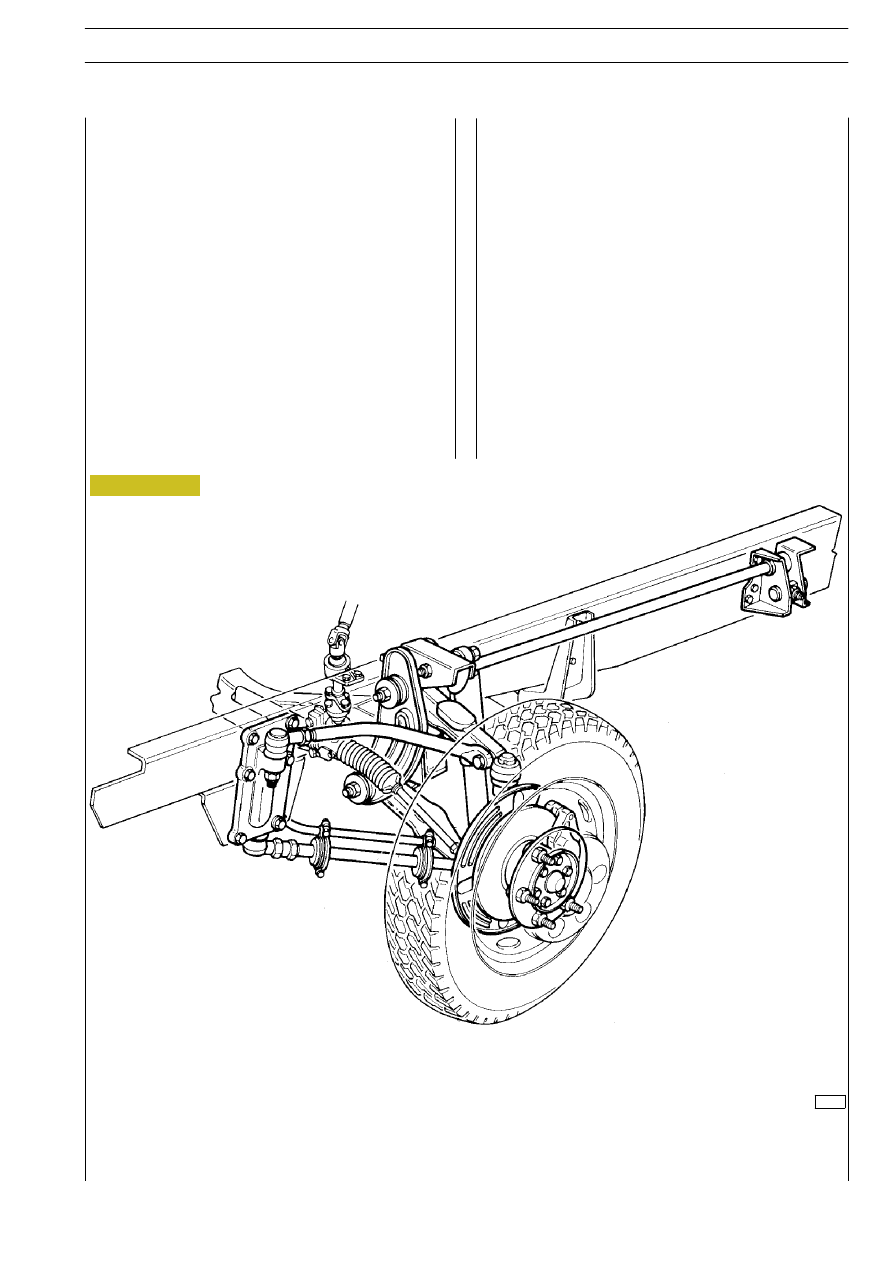

The front axle 5819 has independent wheels.

It is basically composed of:

- stub axles;

- wheel hubs;

- suspension arms.

The stub axles are also the end elements of the suspension.

They are connected to the top and bottom suspension arms
by swivel heads that allow turning the stub axle.

The brake calipers and steering levers are secured on the
king-pin of the stub axles.

The hubs are supported on the stub axle pins by
Unit-Bearings, which need no adjustment or lubrication.

Figure 1

AXLE 5819

31

D

AILY

E

URO

DESCRIPTION
