Iveco Daily Euro 4. Manual - part 156





20

AXLE 5817

D

AILY

E

URO

4

AXLE 5818

21

D

AILY

E

URO

Axle 5818

Page

DESCRIPTION

23

. . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATION AND DATA

23

. . . . . . . . . . . . . .

TIGHTENING TORQUES

24

. . . . . . . . . . . . . . . . .

TOOLS

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OVERHAULING AXLE 5818

26

. . . . . . . . . . . . . . .

- Replacing phonic wheel

27

. . . . . . . . . . . . . . . . . .

- Refitting

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STUB AXLE REMOVAL AND REFITTING

28

. . . .

22

AXLE 5818

D

AILY

E

URO

4

SPECIFICATION AND DATA

Axle 5818 differs from axle 5817 for wheel hub, brake disc and wheel rim fixing to brake disc that is implemented by nut studs
without stabiliser bar.

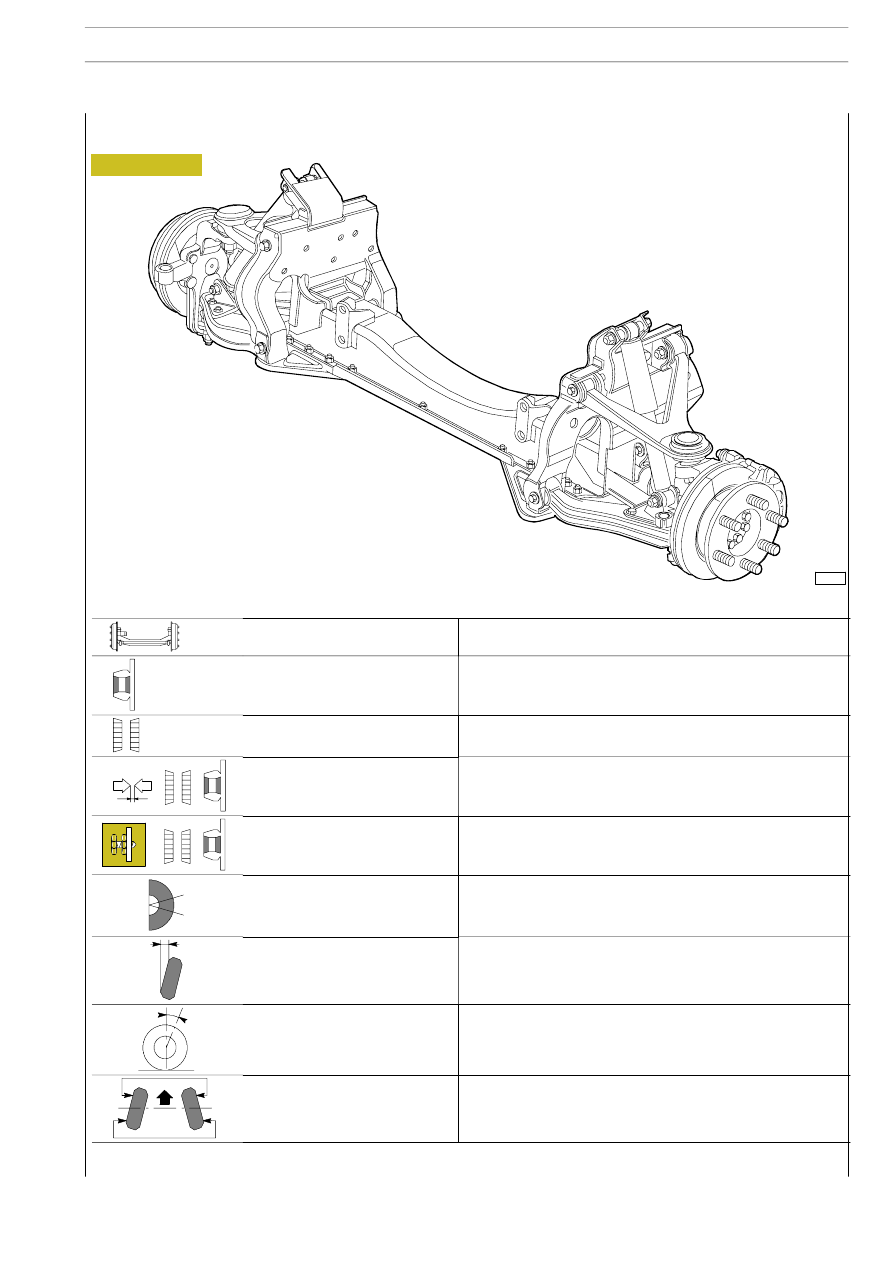

Figure 1

108375

AXLE 5818

23

D

AILY

E

URO

DESCRIPTION

Axle type

5818

WHEEL HUBS

Wheel hubs bearings

UNIT BEARING

Hub bearings end play

-

Wheel hub bearings
play adjustment

Not Adjustable

Fixing nut torque tightening

WHEEL GEOMETRY

Wheel camber angle
(vehicle at static load)

0º

± 20’

Wheel caster angle
(vehicle at static load)

3º

± 20’

Wheel toe-in
(vehicle at static load)

2

± 1 mm
