Iveco Daily Euro 4. Manual - part 93

Remove the plug and drain off the lubricating oil.

108638

Figure 14

Figure 15

530220

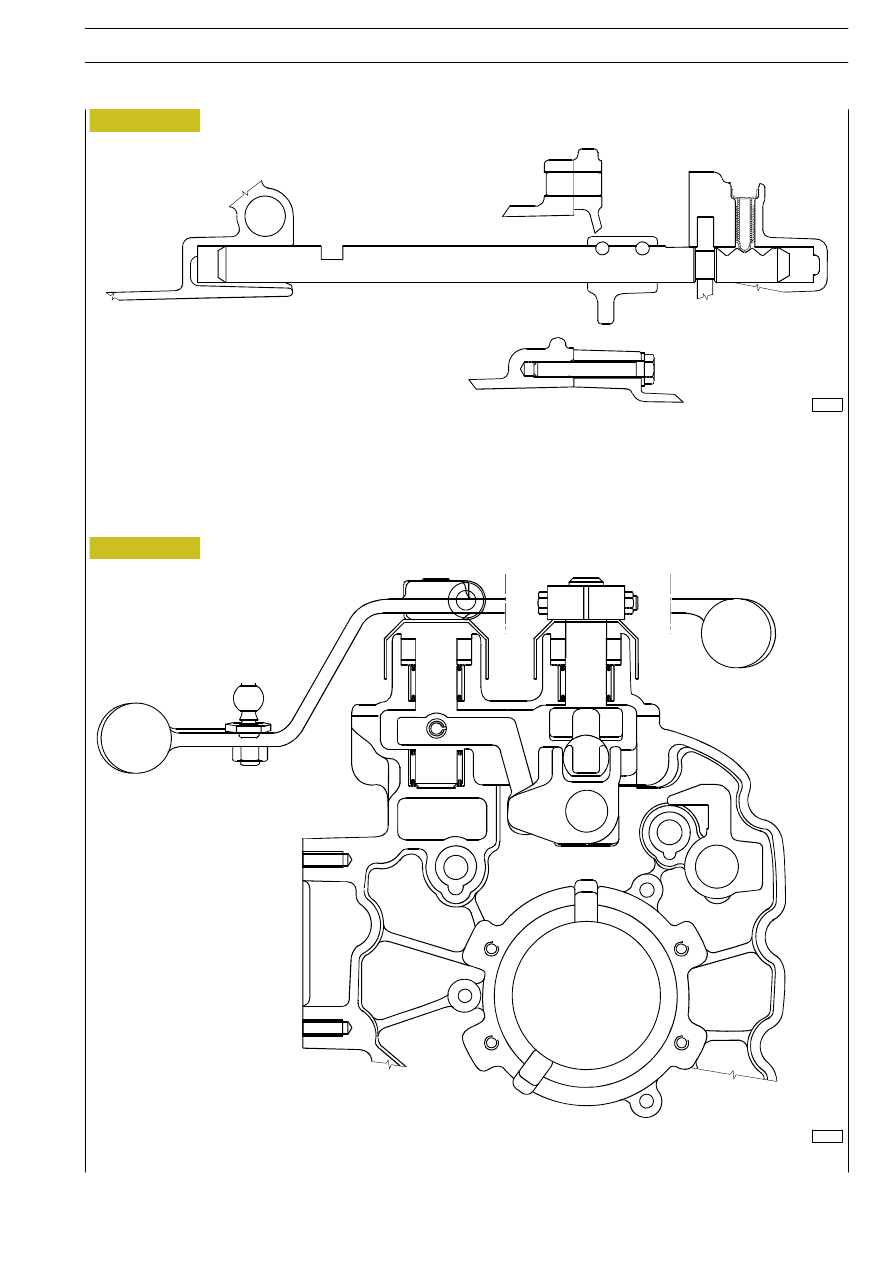

Gear control box

Disassembly

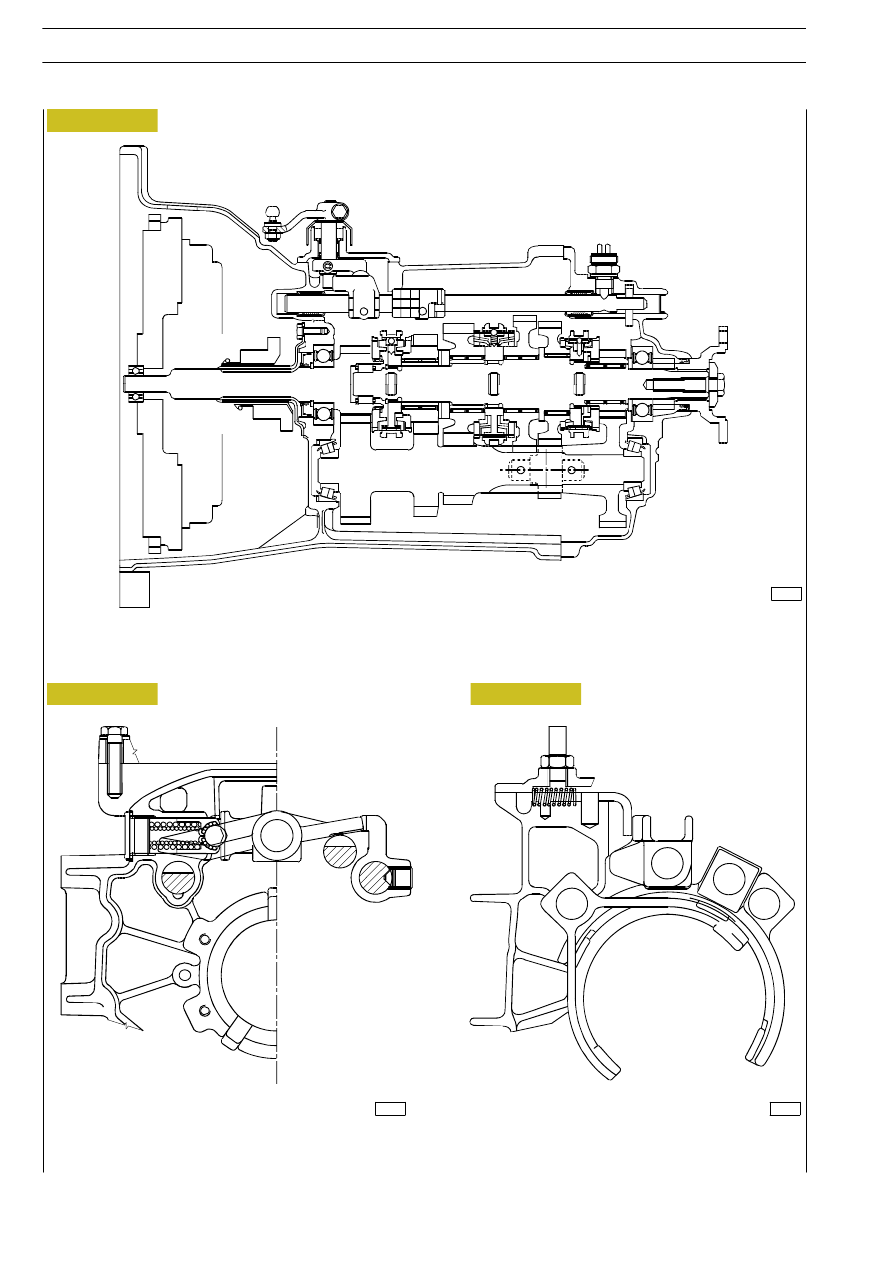

Fit the gearbox (1) with the bracket 99371057 (4) and secure
this to the brackets 99322225 (3) on the rotary stand
99322205 (2).

The used oil must be disposed of according to the law
in force.

51384

51383

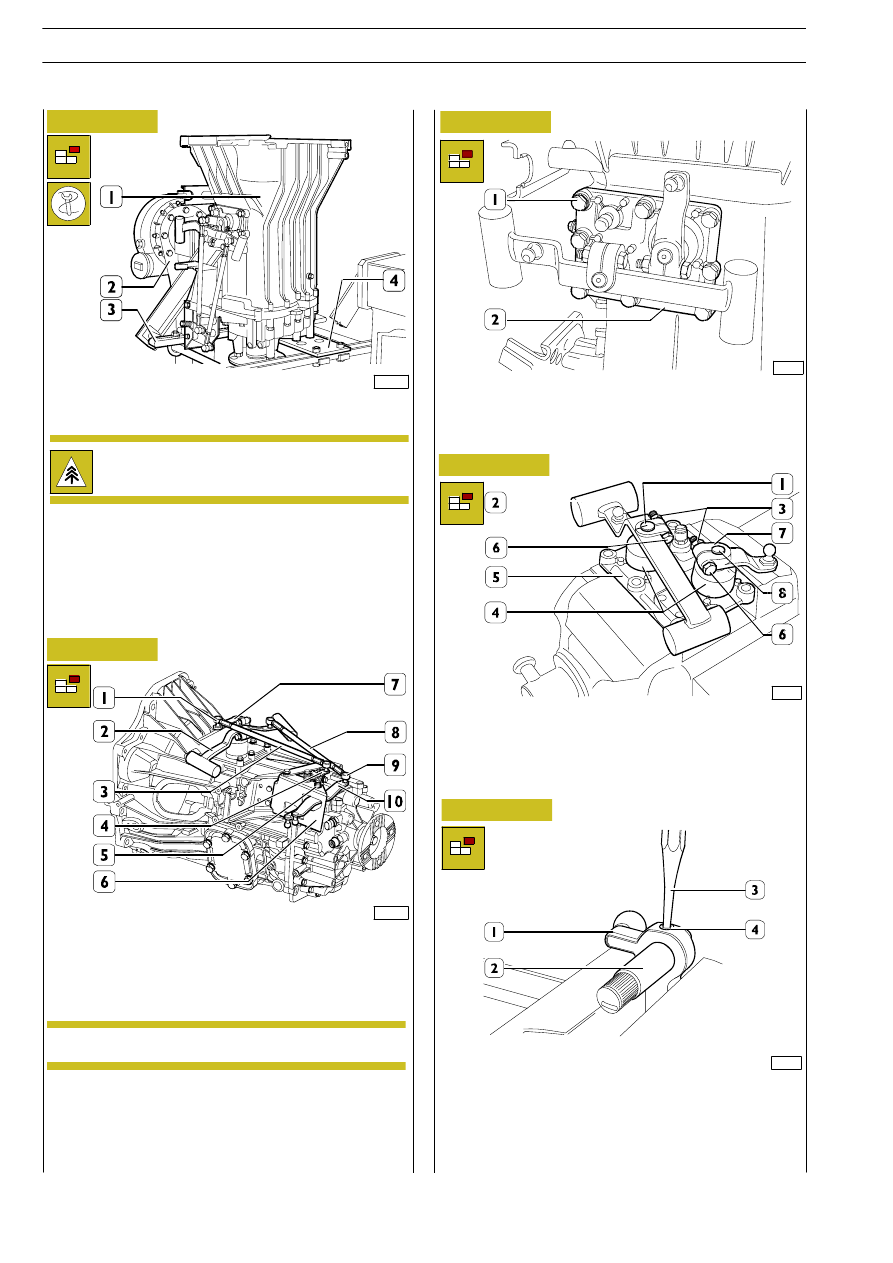

Take out the fixing screws (1) and remove the gear control box
(2).

Loosen the nuts (3) for the retaining screws (6).
Extract the levers (2 and 7) from the shafts (1 and 8) and
extract these from the box (5). Take off the caps (4).

Figure 16

Figure 17

With a punch (3), remove the spring pin (4) and extract the
shaft (2) from the internal lever (1).
Repeat these steps for the other shaft.

Figure 18

108857

Take tie-rod (3) off by disconnecting jointed heads (1) from
levers (4 and 7).
Take tie-rod (8) off by disconnecting jointed heads (9) from
levers (10 and 2).

Tie-rods (3 and 8) are interchangeable.

NOTE

Remove screws (5), then take transfer case (6) off the gearbox
unit.

51385

28

5 S 300 TRANSMISSIONS

D

AILY

E

URO

4

OVERHAULING THE TRANSMISSION

Thoroughly clean the mating surfaces of the gear control box
(2) and apply LOCTITE 5206 sealant on them.

Fit the box (2) on the transmission, taking care that the levers
and shafts are positioned correctly in their respective seats.

Tighten the screws (1) to the required torque.

51388

51390

87896

51391

Figure 21

Figure 22

Figure 23

Figure 24

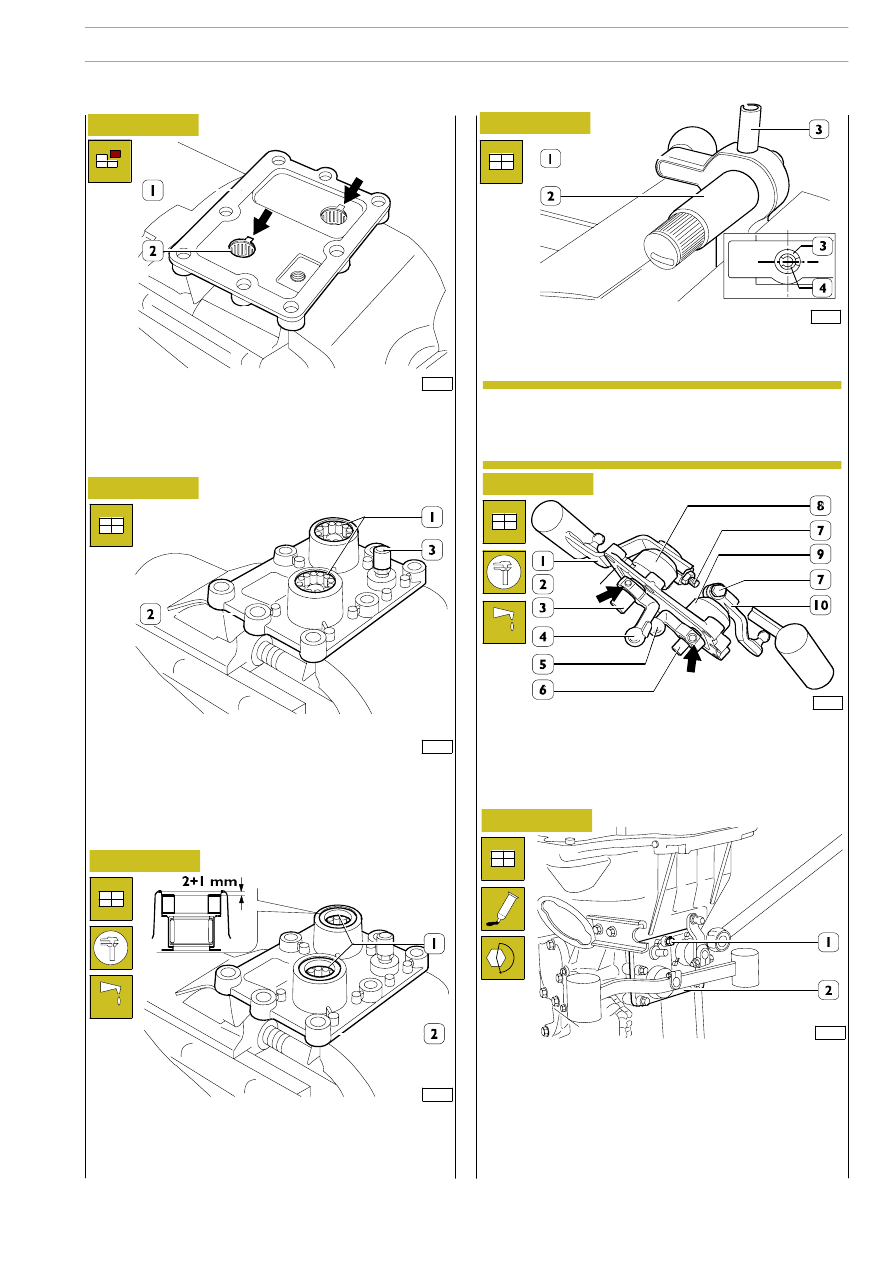

Using a suitable punch, mount the O-rings (1) in the box (2),
positioning them at the height shown.

Pack the gap between the O-ring and roller bearing with grease.

Mount the selection and engagement levers (1) on their
respective shafts (2) and fasten them with the spring pins (3).

Lubricate the roller bearings (1, Figure 19) with TUTELA MR3
grease and mount the shafts (3 and 6) complete with the
internal levers (4 and 5) in the box (2). Mount the caps (8 and
9) and levers (1 and 10) on the shafts (3 and 6) tightening the
nuts for the fixing screw (7).

The spring pin (3) must be positioned with the cut
horizontal. Fit spring peg (4), with cutting edge
positioned at 180

° from spring peg (3) cutting edge,

in spring peg (3) engagement lever.

NOTE

51386

51387

Figure 19

Figure 20

Use a punch on the point shown by the arrow and eject the
O-rings and roller bushes (2) from the box (1).

Assembly

Thoroughly clean the oil vapour vent (3).
With a suitable punch, mount the roller bearings (1) in the box
(2).

5 S 300 TRANSMISSIONS

29

D

AILY

E

URO

4
