Iveco Daily Euro 4. Manual - part 89

Flexible cable replacement
Removal

108850

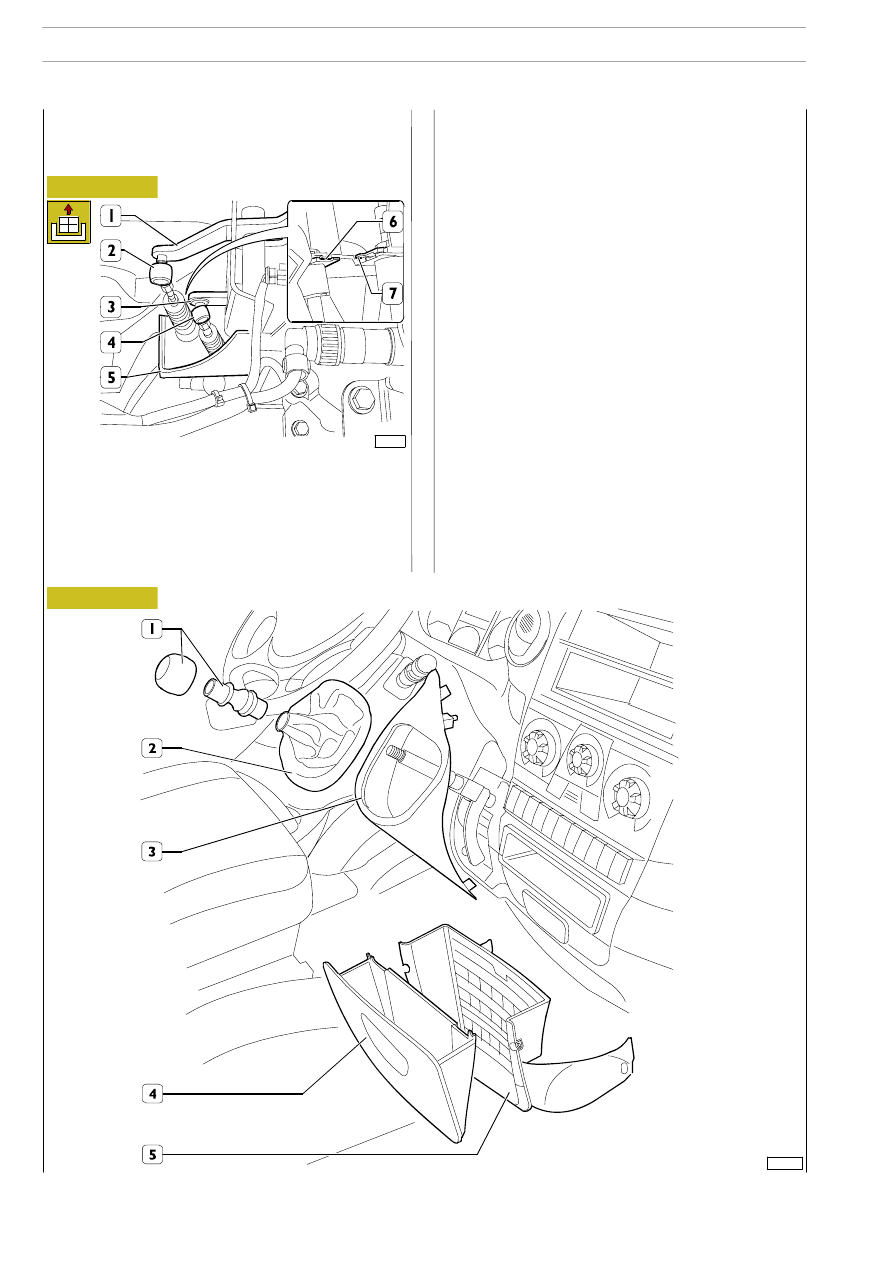

Figure 3

Figure 4

Place the vehicle on a pit or auto lift.
Act from under the vehicle to disconnect the jointed heads of:

-

selection cable (2, max. pull-out load: 250 N - max. pull-in
load: 60 N) from lever (1);

-

engagement cable (4, max. pull-out load: 100 N - max.
pull-in load: 80 N) from lever (1).

Proceed as follows, by acting from inside the cab (see figure
4):

-

unscrew and remove knob (1);

-

remove protection boot (2);

-

remove the fastening screws, then take covering (3) off;

-

remove glove compartment (4);

-

remove the fastening screws, then take lower central
covering (5) off.

108851

Act from the upper part of the gearbox unit and use a suitable
screwdriver to open out flexible cable fins (6 and 7) so that the
pawls are disengaged from bracket (5).

10

TRANSMISSION

D

AILY

E

URO

4

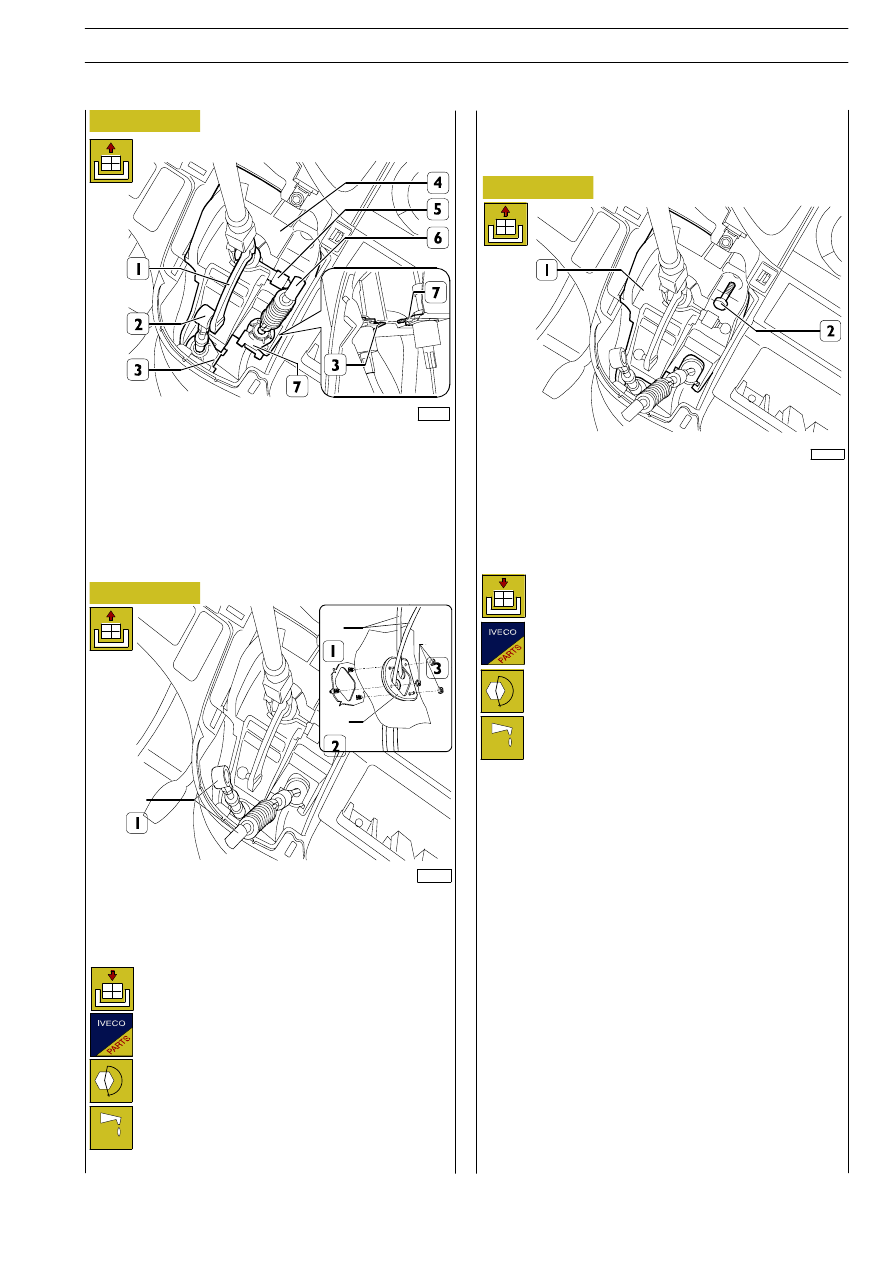

Figure 5

Figure 6

Figure 7

Disconnect the jointed heads of:

-

selection cable (2, max. pull-out load: 250 N - max. pull-in
load: 60 N);

-

engagement cable (6, max. pull-out load: 100 N - max.
pull-in load: 80 N) from levers (1 and 5).

Use a suitable screwdriver to open out flexible cable fins (3
and 7) so that the pawls are disengaged from support (4).

Reattachment is carried out by reversing the order
of the detachment operations. Moreover, the
following instructions shall be observed:

- prior to assembling, lubricate the flexible cable

(Bowden) jointed head connection
points

with

MOLIKOTE

33

LIGHT

or

MOLIKOTE G72 grease;

- tighten the nuts and screws to the prescribed

torque;

- adjust the gear control, as described in the

respective chapter.

Remove nuts (3) securing flange (2) to the cab floor, then take
flexible cable assembly (1) out.

Refitting

Proceed as described in figures 5 and 6, by acting from inside
the cab.

Remove fastening screws (2), then take gear shift lever
support (1) off the cab.

Refitting

108852

108854

108853

GEAR SHIFT LEVER SUPPORT
Removal

- prior to assembling, lubricate the flexible cable

(Bowden) jointed head connection points with
MOLIKOTE 33 LIGHT or MOLIKOTE G72
grease;

- tighten the nuts and screws to the prescribed

torque;

- adjust the gear control, as described in the

respective chapter.

TRANSMISSION

11

D

AILY

E

URO

12

TRANSMISSION

D

AILY

E

URO

4

5 S 300 TRANSMISSIONS

13

D

AILY

E

URO

4

Page

GENERAL

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GEAR SELECTION AND ENGAGEMENT

CONTROL

16

. . . . . . . . . . . . . . . . . . . . . . . . . . .

SAFETY DEVICES

17

. . . . . . . . . . . . . . . . . . . . . . . .

-

Engagement locking device

17

. . . . . . . . . . . . . . .

-

Reverse gear anti-engagement device

17

. . . . . . .

SPECIFICATIONS AND DATA

18

. . . . . . . . . . . . .

TIGHTENING TORQUES

20

. . . . . . . . . . . . . . . . .

-

Gearbox uonit

20

. . . . . . . . . . . . . . . . . . . . . . . . .

-

Gearbox control

21

. . . . . . . . . . . . . . . . . . . . . . .

TOOLS

22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OVERHAULING THE TRANSMISSION

28

. . . . . .

-

Gear control box

28

. . . . . . . . . . . . . . . . . . . . . . .

-

Disassembly

28

. . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Assembly

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Selection and adjustment tie-rod assembling

30

. .

-

Disassembling the transmission

31

. . . . . . . . . . . .

-

Disassembling the rear cover bearings

33

. . . . . . .

-

Disassembling the transmission bearings

33

. . . . .

-

Disassembling the main shaft

34

. . . . . . . . . . . . . .

-

Drive input shaft

36

. . . . . . . . . . . . . . . . . . . . . . .

-

Disassembling the transmission shaft

36

. . . . . . . .

CHECKS

39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Transmission

39

. . . . . . . . . . . . . . . . . . . . . . . . . .

-

Hubs - sliding sleeves - forks

39

. . . . . . . . . . . . . .

-

Bearings

39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Shafts - gears

39

. . . . . . . . . . . . . . . . . . . . . . . . . .

-

Synchronizing devices

39

. . . . . . . . . . . . . . . . . . .

-

Mounting the transmission shaft

40

. . . . . . . . . . . .

-

Mounting the main shaft

40

. . . . . . . . . . . . . . . . .

-

Rods - forks - selector - driver

43

. . . . . . . . . . . . .
