Iveco Daily Euro 4. Manual - part 56

MOTORI F1A - F1C

F1C ENGINE

217

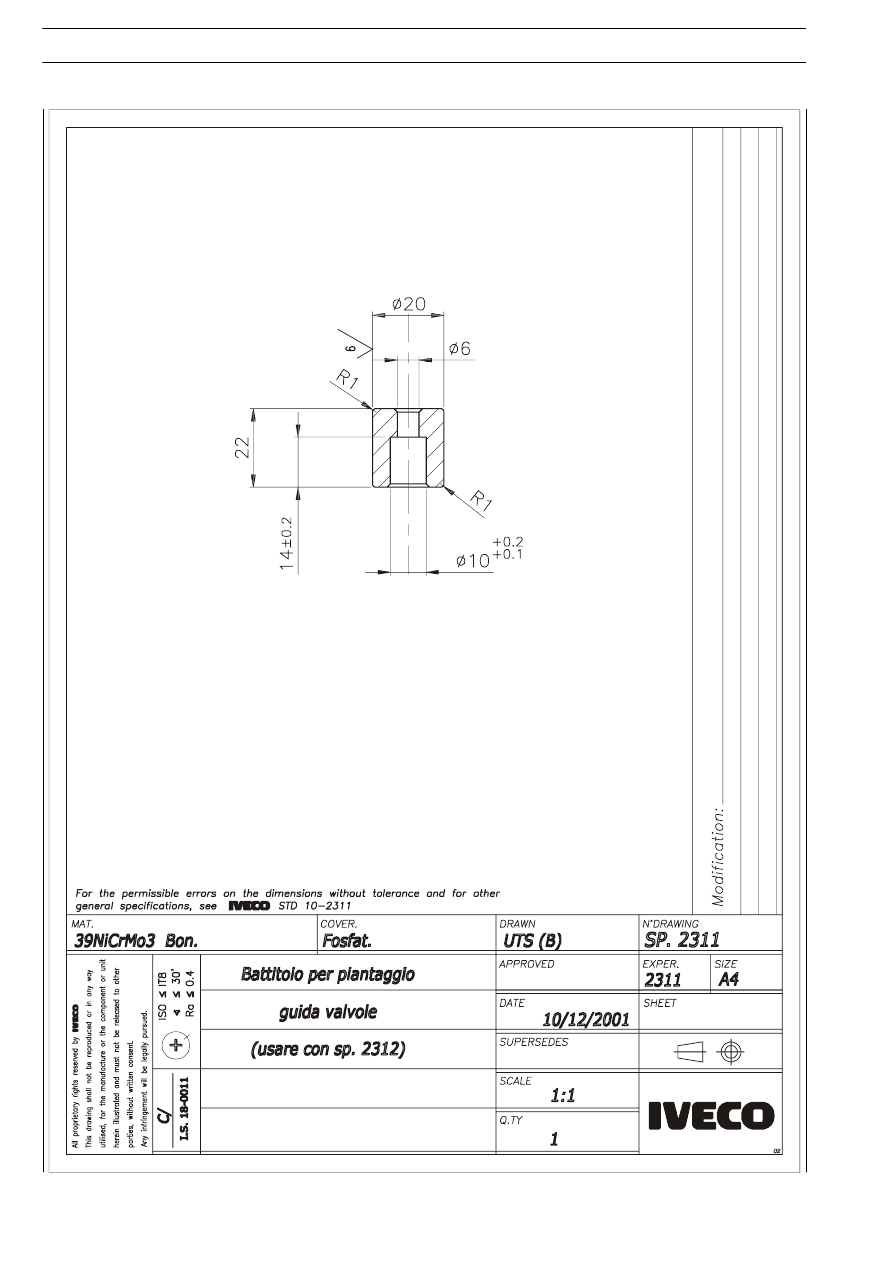

D

AILY

E

URO

218

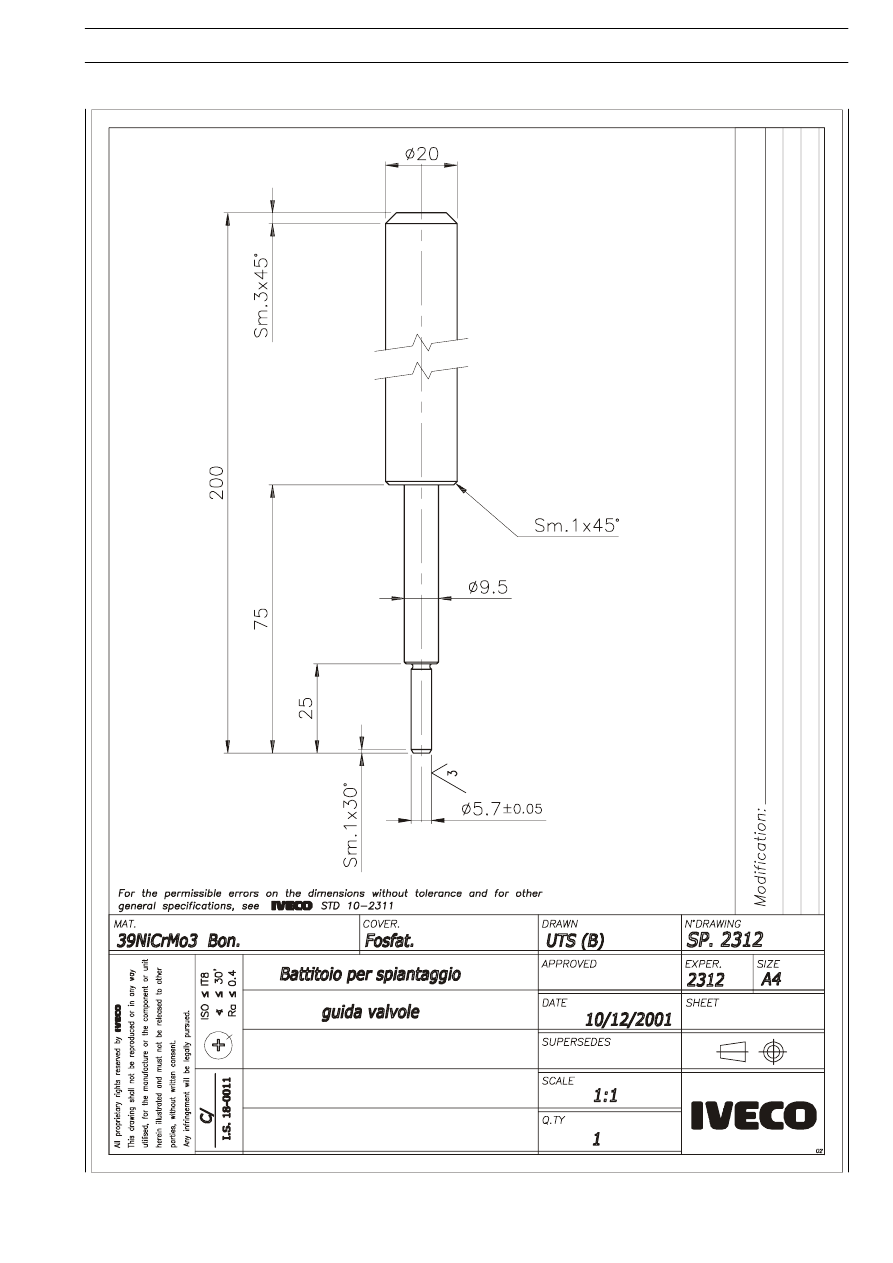

F1C ENGINE

D

AILY

E

URO

4

PART

TORQUE

PART

Nm

kgm

Six-lobe screw (M15x1.5 L 193) for cylinder head internal fastening

First stage: pre-tightening

130

13

Second stage: angle

90º

Third stage: angle

90º

Six-lobe screw (M12x1.5 L 165) for cylinder head side fastening

First stage: pre-tightening

65

6,5

Second stage: angle

90º

Third stage: angle

60º

Six-lobe screw (M8x1.25 L 117/58) for chain compartment side fastening (cylinder head)

25

2,5

R 1/2”bevel threaded cap with socket head

40

4

R 3/8” bevel threaded cap with socket head

29

2,9

R 1/8” bevel threaded cap with socket head

7

0,7

R 1/4” bevel threaded cap with socket head

9

0,9

M26x1.5 threaded screw tap

50

5

Screw with flange M6x1 for camshaft rear cover fastening

10

1

Screw with flange M6x1 for camshaft shoulder plate fastening

10

1

Socket head screw with flange M8x1.25 L 30/40/77/100 for over-head fastening

25

2,5

M14x1.5 L 10 threaded screw tap

25

2,5

Cap bolt socket screw (M6x1x25) for camshaft drive cover fastening

10

1

Flanged nut (M6x1) for camshaft drive cover fastening

10

1

M12x1.5 L 125 inner fastening screw for lower cylinder block

First stage: pre-tightening

50

± 5

5

± 0,5

Second stage: angle

60º

± 2,5º

Third stage: angle

60º

± 2,5º

M8x1.25 L 77.5/40 outer fastening screw for lower cylinder block

26

2,6

Socket head screw with flange M11x1.25x49 for connecting rod cap fastening

Preliminary torque

50

5

Second stage: angle

70

°

Socket head screw with flange M12x1.25x52,5 for engine flywheel fastening

Preliminary torque

30

3

Second stage: angle

90

°

Six-lobe socket screw (M6x1x15) for securing the phonic wheel to the drive shaft

15

1,5

Connection M10x1 for piston cooling nozzle

25

2,5

Tapered threaded cap with socket head (R 3/8”x10)

40

4

TE flanged screw (M20x1.5x58) for securing the camping pulley to the drive shaft

350

35

Bevel cap R 1/8 x 8

7

0,7

Water draining plug M14x1.5 L10

25

2,5

Pipe union on block for oil return from turbocharger G 3/8” x 12

50

5

Suction rose M6x1 fastening screw

10

1

Socket head nut with flange M8x1.25 for depressor — oil pump unit support fastening

25

2,5

Pin (M12x1.5x35) for oil pump/vacuum pump assembly control

130

13

Male threaded cap (M26x1.5)

40

4

Connection (R 1/4”) for oil delivery to the turboblower

40

4

Socket head screw with flange M8x1.5 L35 for oil sump retaining frame fastening

25

2,5

Threaded cap with O-ring (M22x1.5 L10)

50

±10

5

±1

Socket head screw with flange M8x1.25 L60 for depressor - oil pump unit fastening

25

2,5

Flanged, hexagon nut (M8x1.25) for power steering pump support fastening

25

2,5

F1C ENGINE

219

D

AILY

E

URO

PART

TORQUE

PART

Nm

kgm

TE screw with flange (M10x1.25x60/110)

50

5

TE screw with flange (M8x1.25x16) for blow-by pipe fastening.

28

2,8

Socket head screw with flange M8x1.25 L18 for suction manifold fastening

25

2,5

TE screw with flange (M6x1 L20) for blow-by pipe fastening.

10

1

M14x1.5 L10 cap

25

2,5

Flanged nut M8x1.25 L40 for exhaust manifold fastening

30

3

Flanged nut M8x1.25 for exhaust manifold fastening

25

2,5

Socket cylinder head screw M8x1.25 L65 for Poli-V belt automatic backstand

25

2,5

Flanged screw M10x1.25 L22 for Poli-V belt take-up pulley fastening

40

4

Flanged head M12x1.75 L30 for camshaft gear fastening

110

11

Timing chain tightener fastener M22x1.5x22

50

5

Screw (M10x1.5x12) for timing chain moving pad fastening

40

4

Socket cylinder head screw M8x1.25x30 for fixed skid fastening

25

2.5

Socket cylinder head screw M6x1 L16/20 for skid fastening

10

1

Water temperature/pressure sensor fastener (M12x1.5)

30

3

Socket cylinder head screw M6x1 for water temperature/pressure sensor fastening

10

1

Socket cylinder head screw M6x1 for air temperature/pressure sensor fastening

10

1

Socket cylinder head screw M6x1 for engine rev sensor fastening

10

1

High-pressure injection system
Flanged nut M8x1.25 for high pressure pump support fastening

25

2,5

Hydraulic accumulator fastening screw M8x1.25 L50

28

2,8

High pressure pump fastening screw M8x1.25 L90

25

2,5

Screw M6x1x16 for fastening of fuel delivery pipe anchoring bracket

10

1

Pipe union for fuel delivery pipes to rail and electric injectors:
- M14x1.5
- M12x1.5

19

± 2

25

± 2

1,9

± 0,2

2,5

± 0,2

Socket cylinder head screw M8x1,25 for fastening of electric injector retaining bracket

28

2,8

Flanged nut M8x1,25 for anchoring bracket support fastening

25

2,5

Pin fastener M12x1.25 for high pressure pump

110

11

Flanged nut (M6x1) for low-pressure fuel pipe fastening

10

1

TE flanged screw (M8x1.25) for pipe supporting bracket fastening

25

2,5

Filler neck M12x1.5 for adjustable pipe union

25

2,5

Filler neck M16x1.5 for adjustable pipe union

40

4

Pipe union for revolving multiple-way connection to the high-pressure pump (M12x1.5)

25

2,5

Nut M8x1.25 for turbocharger fastening

25

2,5

TE flanged screw (M8x1.25) for turboblower exhaust gas outlet pipe fastening

25

2,5

Pipe union M14x1.5 or M12x1.5 for oil delivery pipe to turbocharger

35

3,5

Pipe union M22x1.5 for oil return pipe from turbocharger

45

4,5

Flanged screw M6x1 for fastening of oil return pipe from turbocharger

10

1

Pipe union M14x1.5 for fastening of oil delivery pipe to turbocharger

35

3,5

Threaded union R 1/4”

40

4

TE screw with flange (M8x1.25) for air conveyor bracket fastening

28

2,8

TE screw with flange (M8x1.25) for air conveyor fastening

28

2,8

Socket cylinder head screw M6x1 for V-clamp closing ring

8

0,8

TE screw with flange (M6x1x16) for air pipe fastening

10

1

TE screw with flange (M6x1) for oil filling pipe fastening

10

1

Pre-warming plug M8x1

8

÷ 11

0,8

÷ 1,1

Oil filter cartridge M22x1.5

25

2,5

TE screw with flange (M8x1.25x20) for water inlet pipe fastening

25

2,5

TE screw (M8x1.25x30) for heat exchanger fastening

25

2,5
