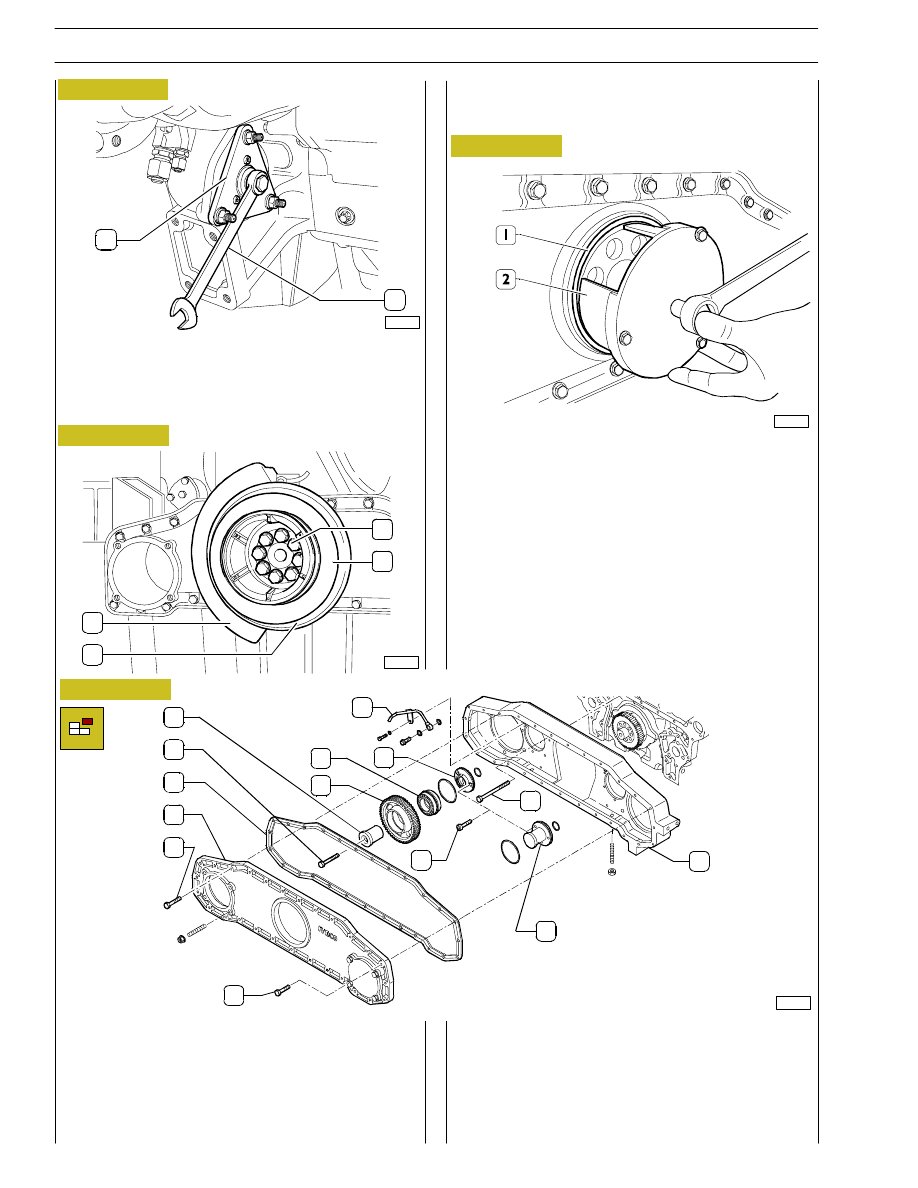

- Undo the M8 bolts (1) and remove the cover (2) for the

gear casing. Remove the gasket (3).

- Remove the duct (12).
- Unscrew the screw (4), remove the shaft (5) and the

gear (6) with the bearing (7).

- Remove the oil seal (1) using the tool 99368514 (2).

- Rotate the engine and remove the oil sump.
- Remove the engine lubricating oil pump with the suction

cup.

- Undo the bolt (10) securing the gear casing (11) to the

cylinder block/crankcase; after having removed the gear
casing, undo the bolt (9) and remove the spacers (8) and
(13) complete with O-rings.

- Fit tool 99368502 (1) and place the fixed spanner (2) as

shown in the diagram to prevent the rotation of the
flywheel during the dismantling of the pulley and the
damper flywheel on one side and the actual flywheel on
the other.

Figure 31

Figure 32

Figure 33

- At the front, undo the 8 botls (1) and remove the pulley

(2), the damper flywheel (3) and the counter-weight (4).

Figure 34

103191

82223

103192

2

1

1

2

4

3

103193

1

1

2

3

4

6

7

8

5

12

13

9

10

11

20

SECTION 3 - INDUSTRIAL APPLICATION

VECTOR 8 ENGINES

Base - April 2006

Print P2D32V001E

Figure 35

Figure 36

Figure 37

Figure 38

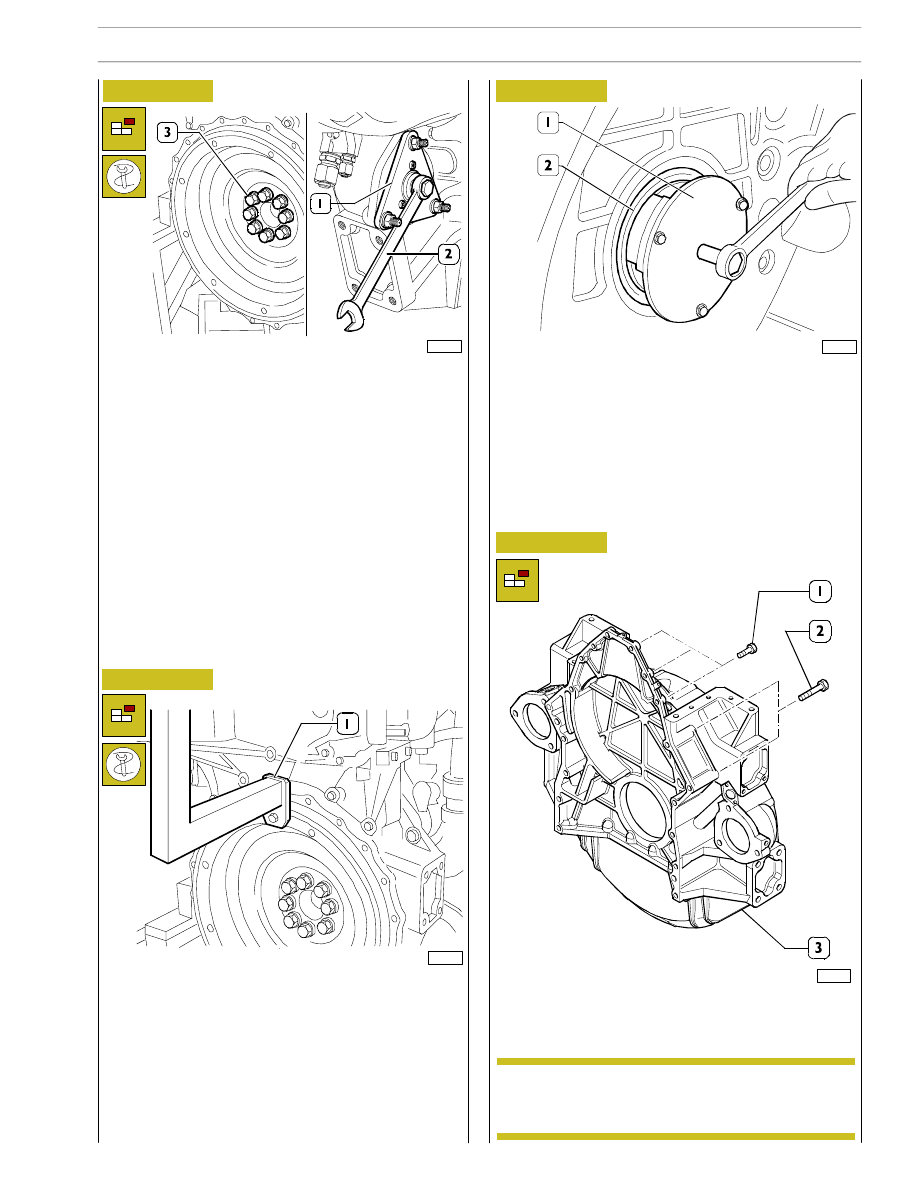

- From the inside of the flywheel box prevent flywheel

rotation by using rotation tool 99368502 (1) and fixed
wrench (2). Then loosen screws (3).

- Fit the supporting tool 99368533 (1) for disassembling

and assembling the flywheel. Go ahead and unscrew the
flywheel fixing screws. Remove washer and engine
flywheel assembly.

- Fit the tool 99368513 (1) and extract the rear oil seal (2).

- Unscrew the screws (1), (2) and (3) after suitably slinging

the flywheel cover casing (4). Detach the flywheel cover
casing from the crankcase.

103194

103219

82228

103195

NOTE Mark the position of the screws (1), (2)

Screws (1): M12x35 mm 6 bolts tot.
Screws (2): M14x90 mm 12 bolts tot.

SECTION 3 - INDUSTRIAL APPLICATION

21

VECTOR 8 ENGINES

Print P2D32V001E

Base - April 2006

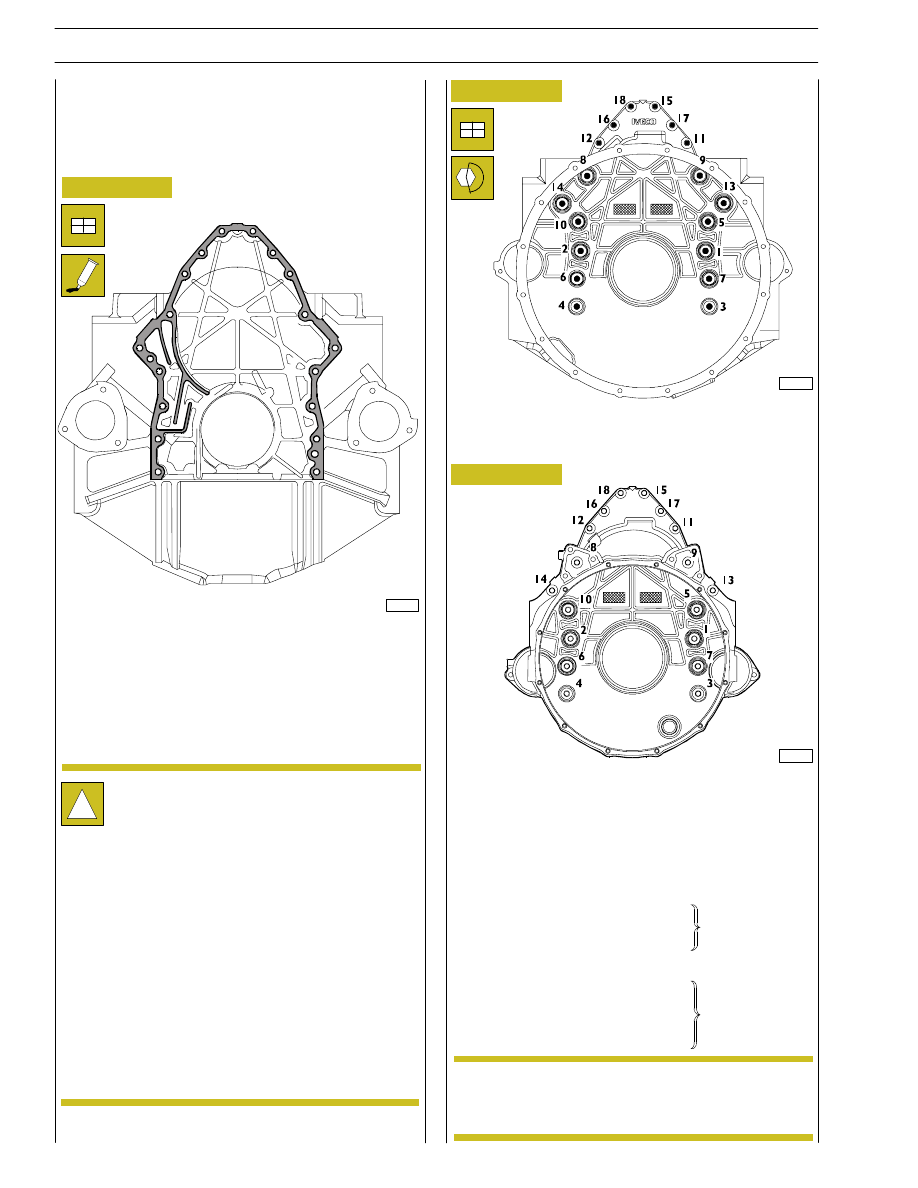

- Form a bead of IVECO 2992692 sealant as shown in the

figure.

Figure 39

Installation of components for the application
Fitting the flywheel cover housing

- Carefully clean the contact sides between the crankcase

and the flywheel cover housing, removing any remains
of sealant with a scraper.

!

A perfect seal is only obtained by carefully cleaning
the surface to seal.

Smear the case with IVECO SEAL 2992692 to
obtain a bead of a few mm diameter.

It shall be uniform (no clots), without air bubbles, thin
areas or discontinuities.

Any imperfection shall be corrected as soon as
possible.

Avoid using excess material to seal the joint.

Excessive sealant could come out from joint sides
and cause lubricant passage clogging.

After applying the sealant, the joint shall be
assembled immediately (10—20 minutes).

103197

Figure 40

DIAGRAM SHOWING TIGHTENING ORDER FOR
BOLTS FIXING FLYWHEEL COVER CASING ON
G-DRIVE APPLICATION

103198

NOTE Make sure you put the screws in the seats from

where they were taken. There are screws of
different lengths as well as different sizes.

Figure 41

DIAGRAM SHOWING TIGHTENING ORDER FOR

BOLTS FIXING FLYWHEEL CASING COVER FOR

GRIFFON, DRAGON and SPRINKLER APPLICATIONS

- Refit the housing (1) to the engine block and screw the

fastening screws in the same position found at removal
and tighten them to the following torque values in the
sequence shown in the figure:

M12x1.75x45

torque 89 to 105 Nm

M14x2x90

torque 135 to 165 Nm

M12x1.75x45

torque 89 to 105 Nm

M14x2x90

torque 135 to 165 Nm

M14x2x110

torque 135 to 165 Nm

83507

G-DRIVE
Application

GRIFFON,
DRAGON and
SPRINKLER
Applications

22

SECTION 3 - INDUSTRIAL APPLICATION

VECTOR 8 ENGINES

Base - April 2006

Print P2D32V001E

Figure 42

Figure 43

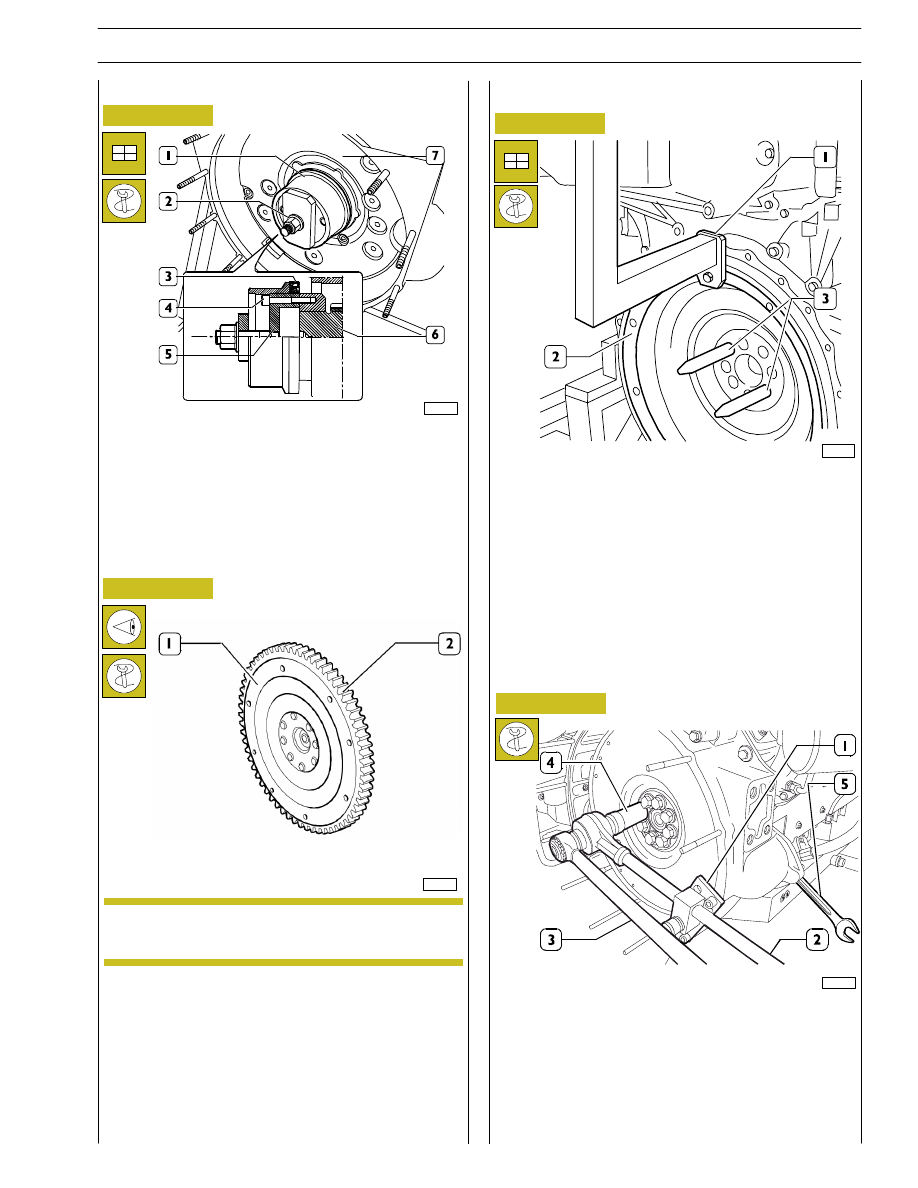

- Apply tool 99368511 part (6) to the rear output shaft

tang (5), secure it with screws (4) and fit the new sealing
ring (3).
Position part (1) on part (5), screw nut (2) until
completing sealing ring (3) fitting into flywheel housing
(7).

ENGINE FLYWHEEL

00901t

75696

NOTE Check the important measurements depending on

the application.

- Check the condition of the teeth for the ring gear (2).

If the teeth are broken or very worn, remove it from the
engine flywheel (1) using an ordinary drift and fit the new
ring gear, heated previously to a temperature of 150˚C
for 15’ P 20’; the bevel on the inner diameter of the ring
gear should be facing the engine flywheel.

Figure 44

- Screw the pins 99367019 (3) onto the crankshaft and fit

the flywheel (2) with tool 99368533 (1) and a suitable
lift.

Fitting the engine flywheel

83436

Figure 45

- Stop engine shaft rotation with tool 99368502: the fixed

wrench (5) keeps the flywheel in position preventing its
rotation. Assemble tool 99368546 (1) and tighten the
fixing screws that were previously lubricated with
”UTDM” oil up to the prescribed torque by using torque
multiplier

99389816

(2),

dynamometric

wrench

99389818 (3) and bush wrench 99367016 (4); for
angular closure use tool 99395216 (2).

103216

Fitting the rear oil seal
