Engines Iveco C87 / Cursor 87. Manual - part 10





114018

114014

114019

114020

114009

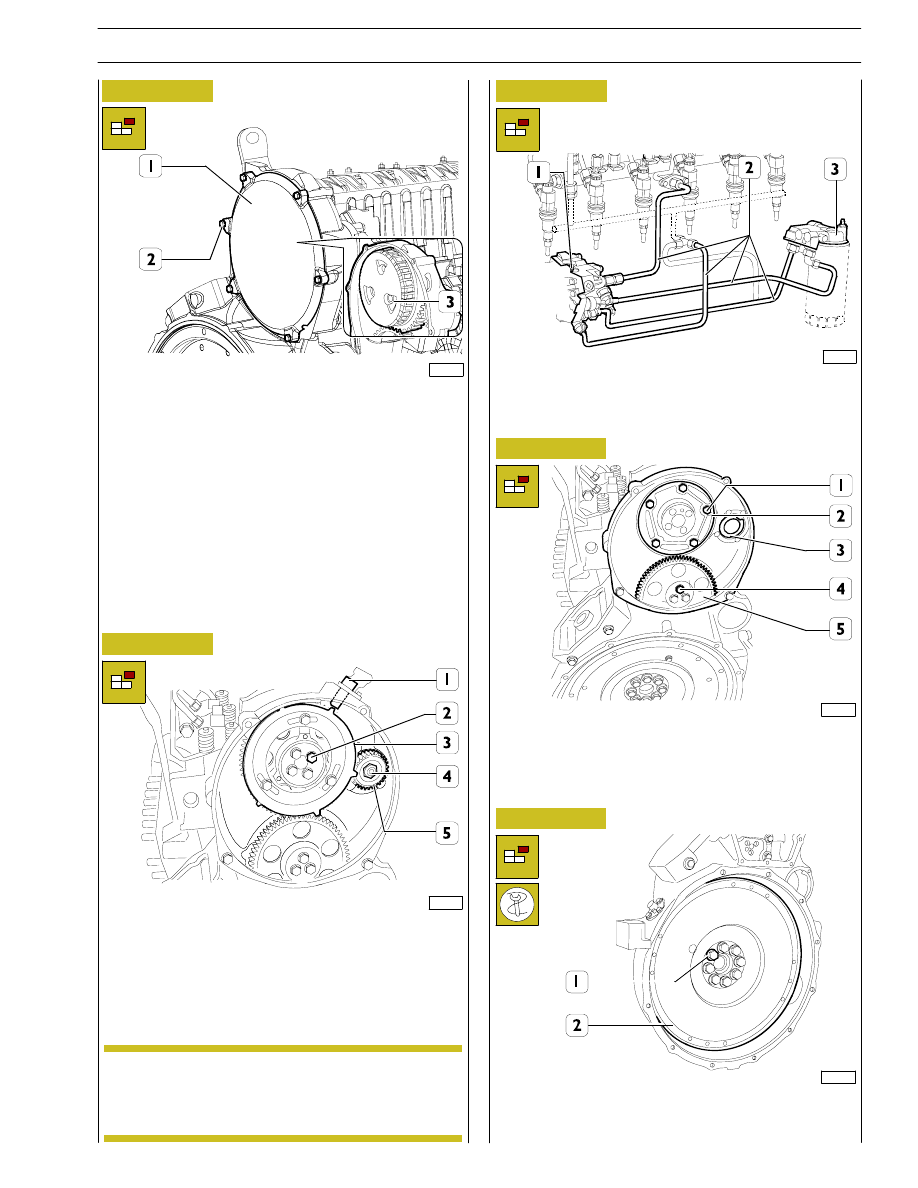

Figure 10

Figure 11

Figure 12

Figure 13

Figure 14

Unlock screws (1) and remove cover (2). Remove centrifugal
filter (3) below.

Use specific spanner to unlock screws (2) and remove gear (3)
complete with tune wheel.

Unlock nut (4) and remove control gear (5) of high pressure
pump.

Remove rpm sensor (1).

Disconnect fuel lines (2), unlock retaining screws and remove
high pressure pump (1). Remove fuel filter support (3)
complete with pipeline.

Unlock screws (1) and remove thrust plate (2).

Use specific spanner to unlock screws (4) and remove relay
gear (5).

Remove high pressure pump mount flange (3).

Use specific tool lock engine flywheel (2) rotation, unlock
retaining screws (1) and remove engine flywheel.

In case removal of gear (5) is difficult, release high
pressure pump screws with light beater strokes on
control shaft and remove gear (5).

NOTE

SECTION 3 - INDUSTRIAL APPLICATION

9

F2C CURSOR ENGINES

45257

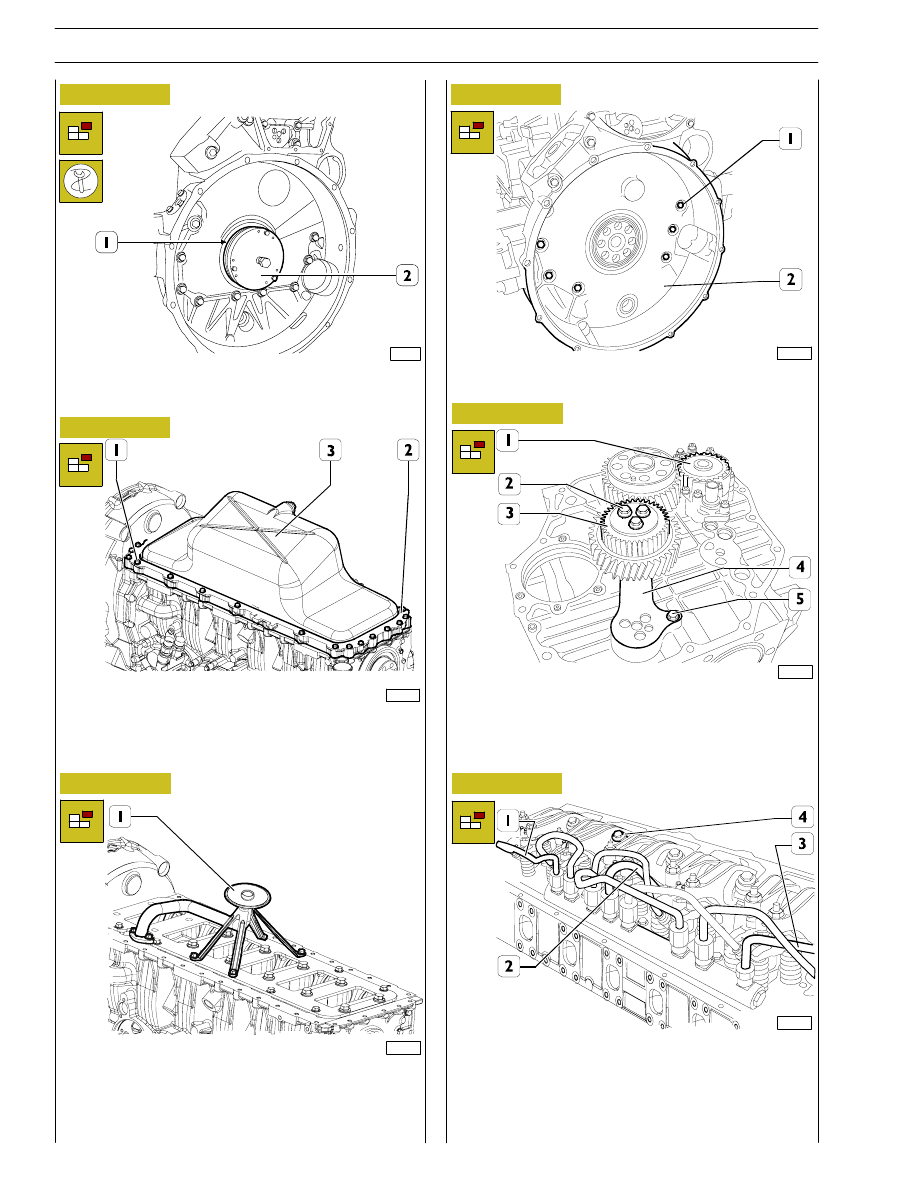

Figure 15

Apply extractor 99340054 (2) and remove seal (1).

114029

Figure 16

Unlock screws (1) and remove engine oil sump (3) complete
with spacer (2) and seal.

114031b

Figure 17

Unlock screws and remove suction rose (1).

114022

Figure 18

Unlock screws (1) and remove flywheel box (2).

114023

114024

Figure 19

Figure 20

Remove screws (2) and double gear (3).

Remove retaining screw (5) and connecting rod (4).

Remove oil pump (1).

- Unlock rocker arm shaft retaining screws (4).

- Disconnect fuel pipelines (1) from injector rail, fuel supply

line (2) of high pressure pump to rail and return line (3).

10

SECTION 3 - INDUSTRIAL APPLICATION

F2C CURSOR ENGINES

Base - June 2006

114025

114027

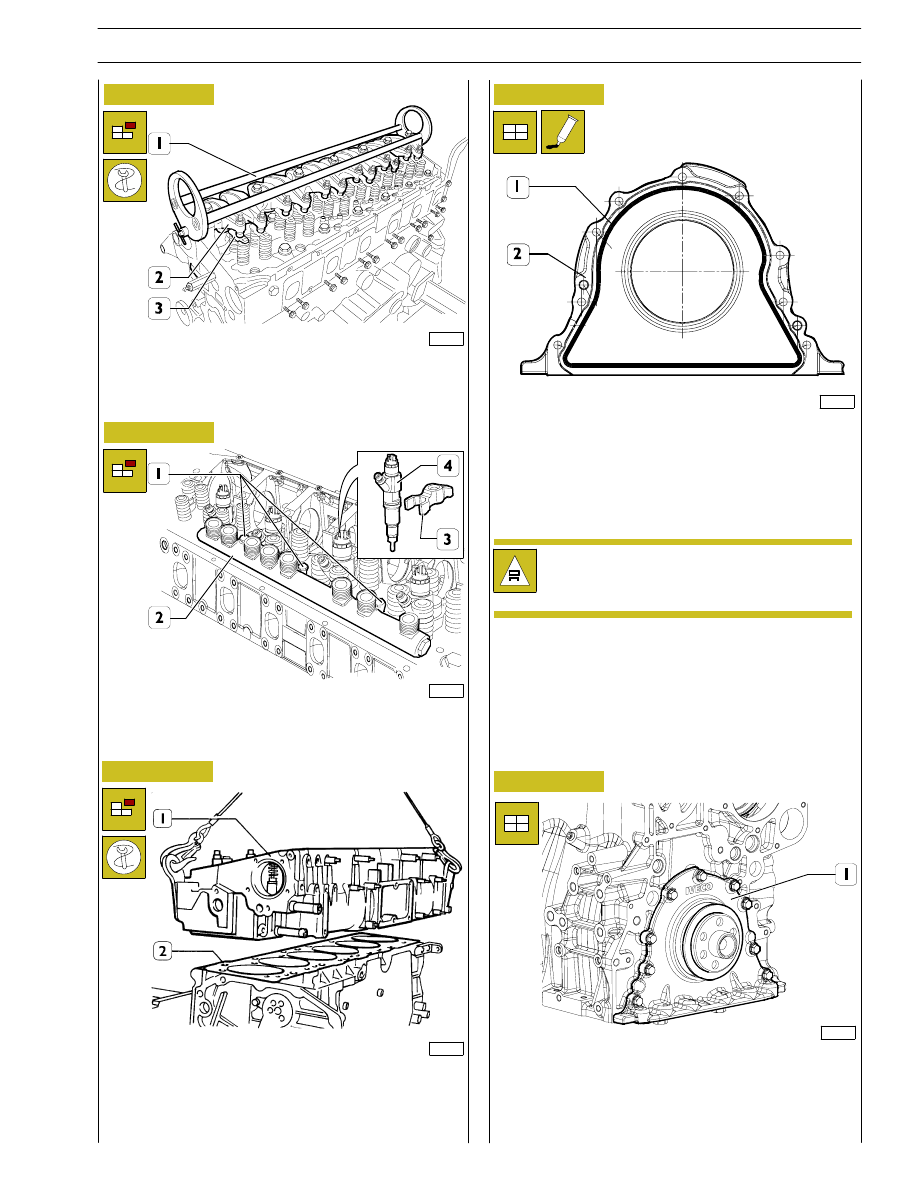

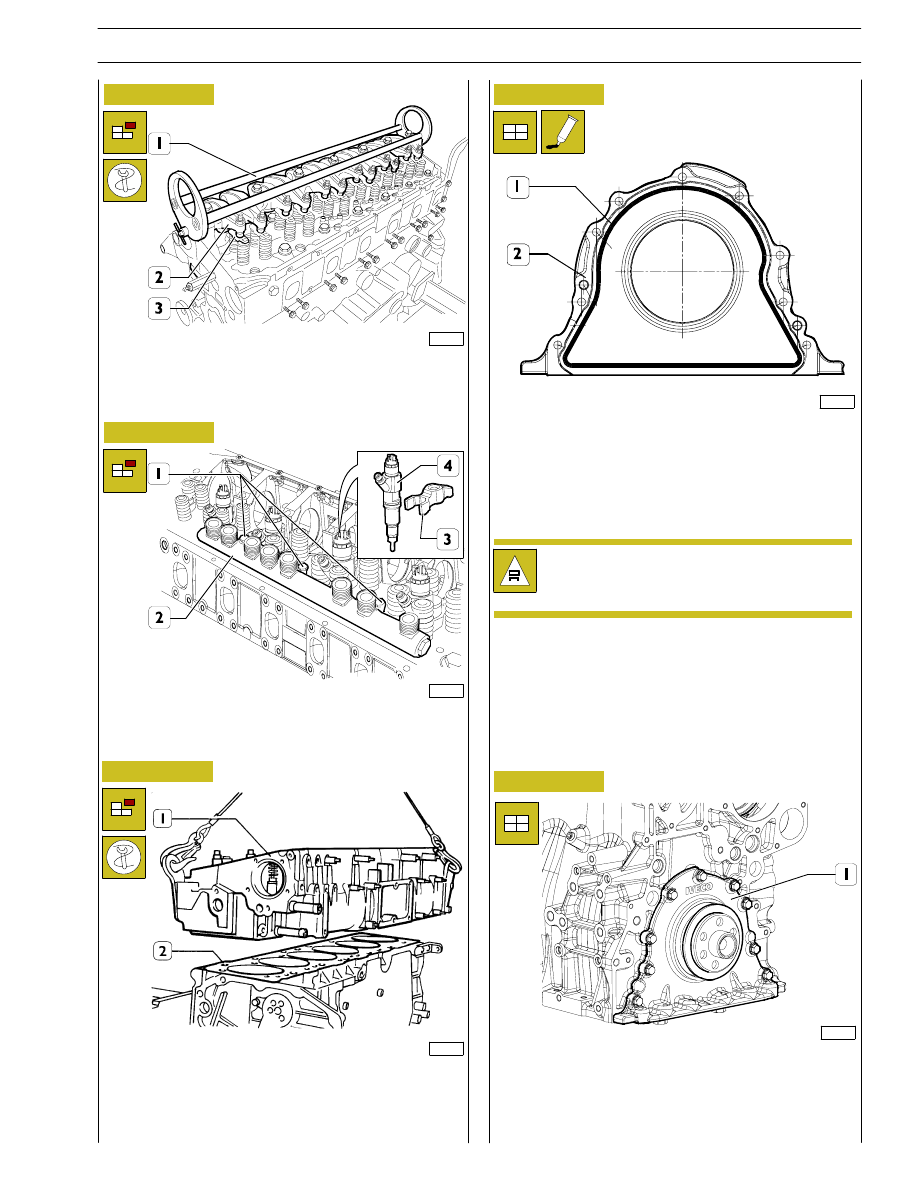

Figure 21

Figure 22

Apply tool 99360558 (1) to rocker arm shaft and remove
shaft, remove crosspieces (3) from cylinder head.

Remove retaining brackets (3) and remove injectors (4).

Remove retaining screws (1) and remove rail (2).

Figure 23

Remove camshaft and remove cylinder head retaining screws.

Use metallic ropes to lift cylinder head (1) and remove seal (2).

114257

Figure 24

Install front cover (1) and lock retaining screw at required
torque.

ASSEMBLY

45266

Figure 25

117690

Check that the injectors (2) are equidistant from the
springs (1). Distance ”X” which separates them
should always be the same.

Install front cover (1) and lock retaining screw at required
torque.

SECTION 3 - INDUSTRIAL APPLICATION

11

F2C CURSOR ENGINES

42566

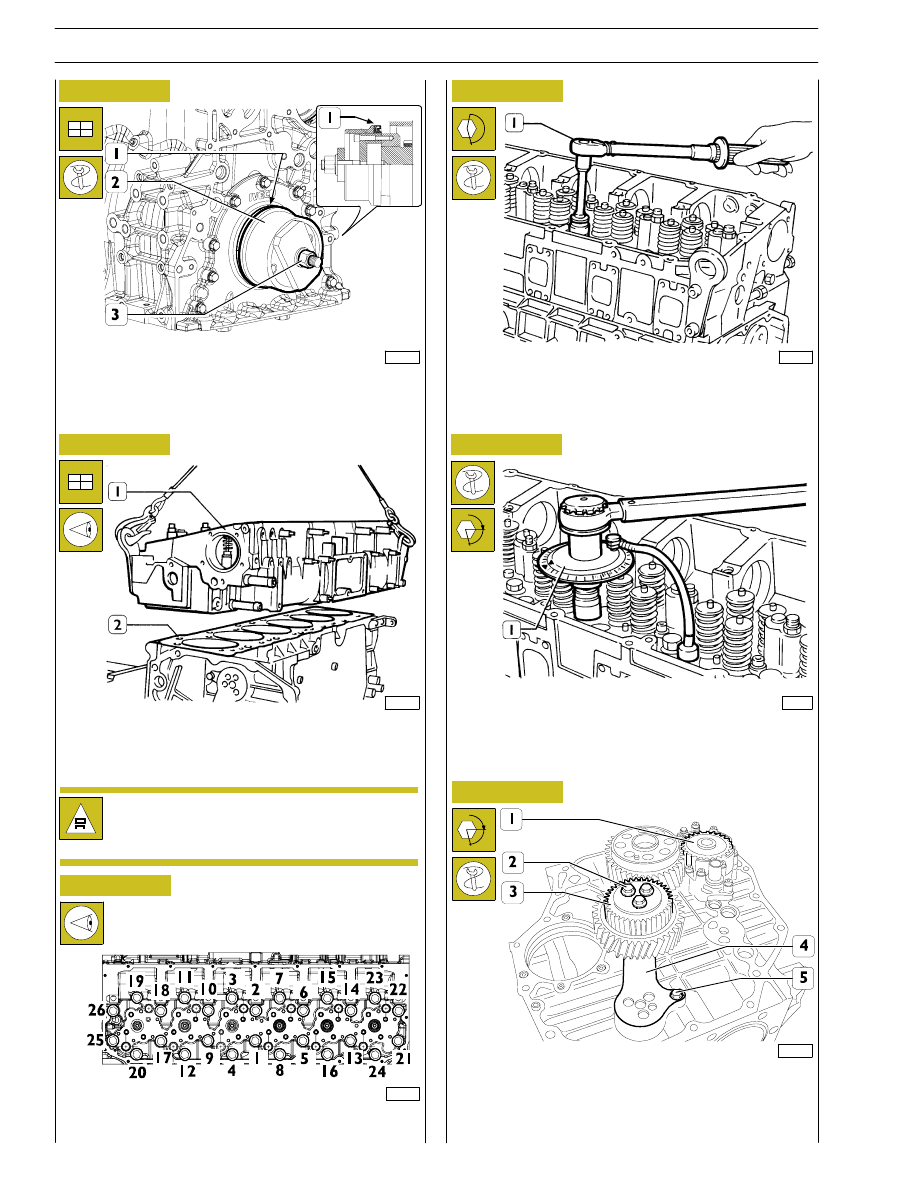

Figure 26

Secure seal (1), install special tool 99346260 (2), lock nut (3)
to secure seal (1).

Check that pistons 1-6 are exactly at T.D.C.

Place seal (2) on cylinder block.

Install cylinder head (1) and lock screws as shown in figures
below.

114258

Figure 27

114259

Figure 28

Cylinder head retaining screw locking sequence diagram.

Figure 29

- Pre-lock by torque wrench (1):

1

st

phase: 50 Nm (5 kgm);

2

nd

phase: 100 Nm (10 kgm).

45268

Figure 30

- Angle locking by means of tool 99395216 (1):

3

rd

phase: 90

° angle

4

th

phase: 75

° angle.

α

114023

Figure 31

Install oil pump (1), double gear (3) complete with connecting
rod (4) and lock screws (2) in two phases:
pre-lock 30 Nm
90

° angle lock

α

45267

Check that the injectors (2) are equidistant from the
springs (1). Distance ”X” which separates them
should always be the same.

12

SECTION 3 - INDUSTRIAL APPLICATION

F2C CURSOR ENGINES

Base - June 2006
