7B-124 Automatic Transmission (Smoother)

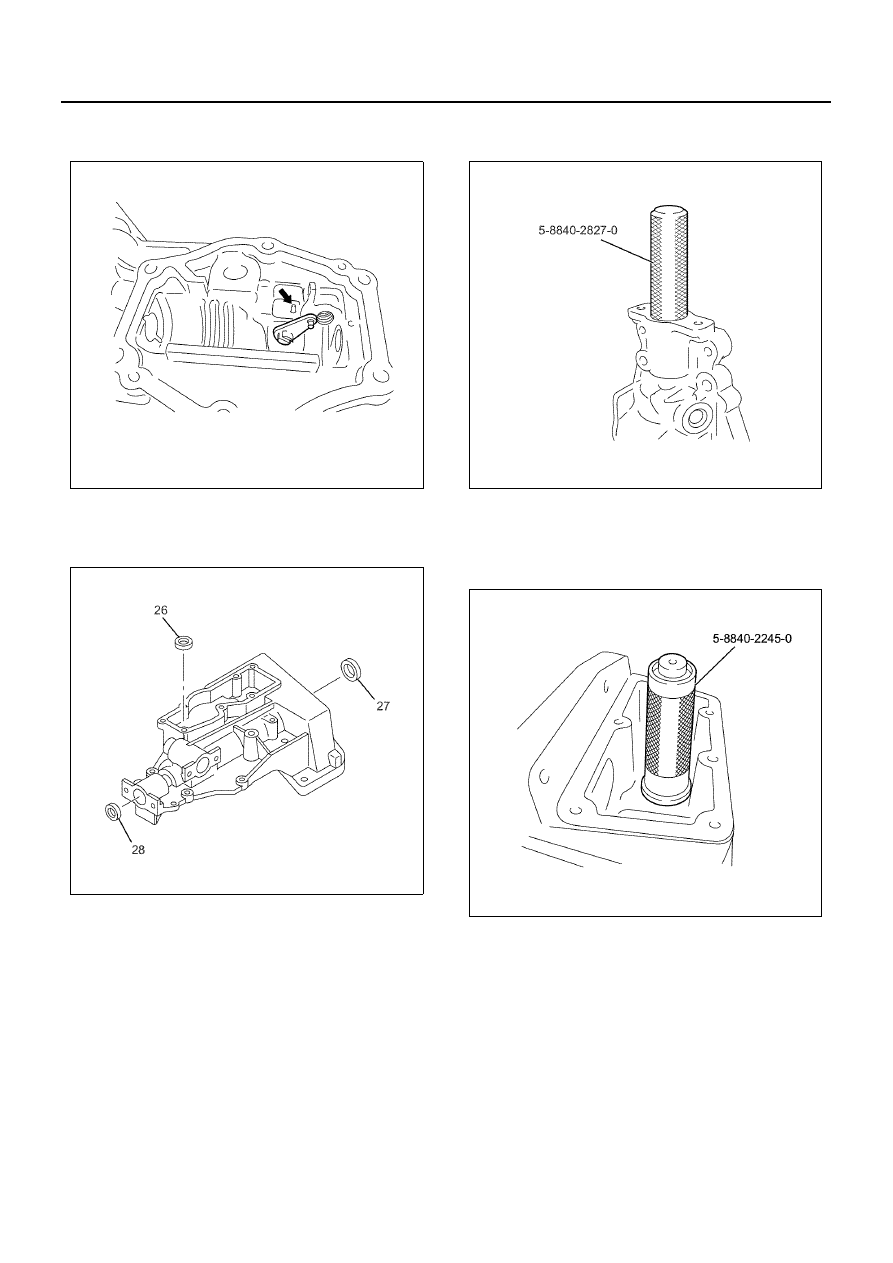

13. Use pliers to remove the spring pin and select

lever.

14. Remove the select external lever oil seal (26), shift

lever shaft oil seal A (27), and shift lever shaft oil
seal B (28) from the gearshift control box.

15. Inspect each disassembled part for wear, damage,

or other defects. Replace or repair as required if
any abnormality is discovered.

16. Inspect the shift lever shaft for wear, looseness

with the control box, and operation for lack of
smooth operation. Replace if any abnormality is
discovered.

17. Inspect the select solenoid, 2-4-6-R shift solenoid,

and 1-3-5 shift solenoid rods to ensure they slide
smoothly without sticking. Replace if any
abnormality is discovered.

Assembly

1. Use an installer (5-8840-2827-0) to install the shift

lever shaft oil seal B on the control box.

• Coat the outer circumference of the oil seal with

engine oil.

2. Use an installer (5-8840-2245-0) to install the shift

lever shaft oil seal A on the gearshift control box.

• Coat the outer circumference of the oil seal with

engine oil.

3. Use an installer (5-8840-2245-0) to install the

select external lever oil seal on the gearshift control
box.

• Coat the outer circumference of the oil seal with

engine oil.

N7A1272E

N7A1273E

N7A1274E

N7A1275E

Automatic Transmission (Smoother) 7B-125

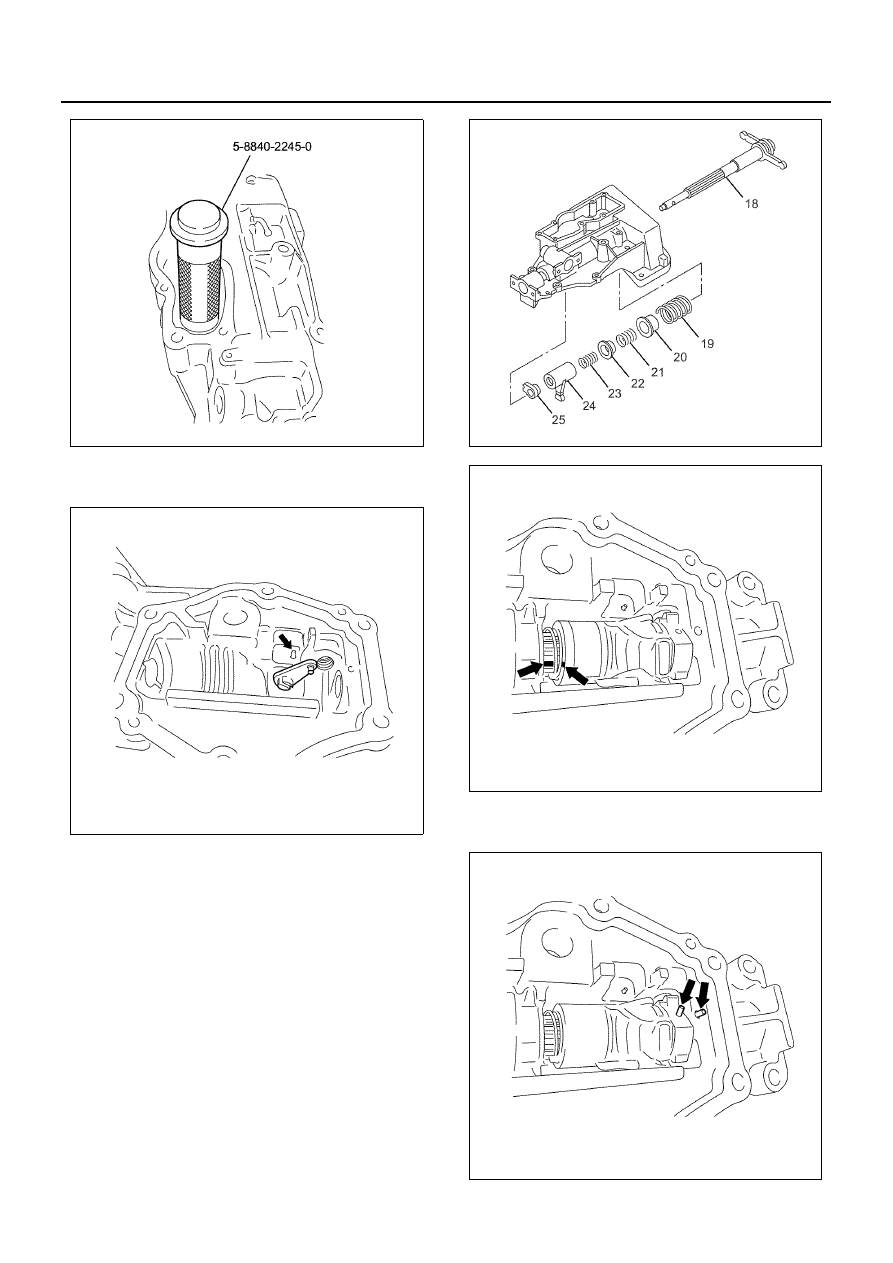

4. Install the select lever, using a hammer to drive a

new spring pin.

5. Assemble the spring (19), spring seat (20), spring

(21), spring seat (22), spring (23), internal lever
(24), and stopper ring (25) in the gearshift control
box, and insert the shift lever shaft (18) so it is
aligned with the internal lever alignment mark.

• Apply GL-5 oil to the sliding part of the shift

lever shaft.

6. Use a hammer to drive a new spring pin; stopper

ring and spring pin; shift lever shaft.

N7A1276E

N7A1272E

N7A1271E

N7A1270E

N7A1269E

7B-126 Automatic Transmission (Smoother)

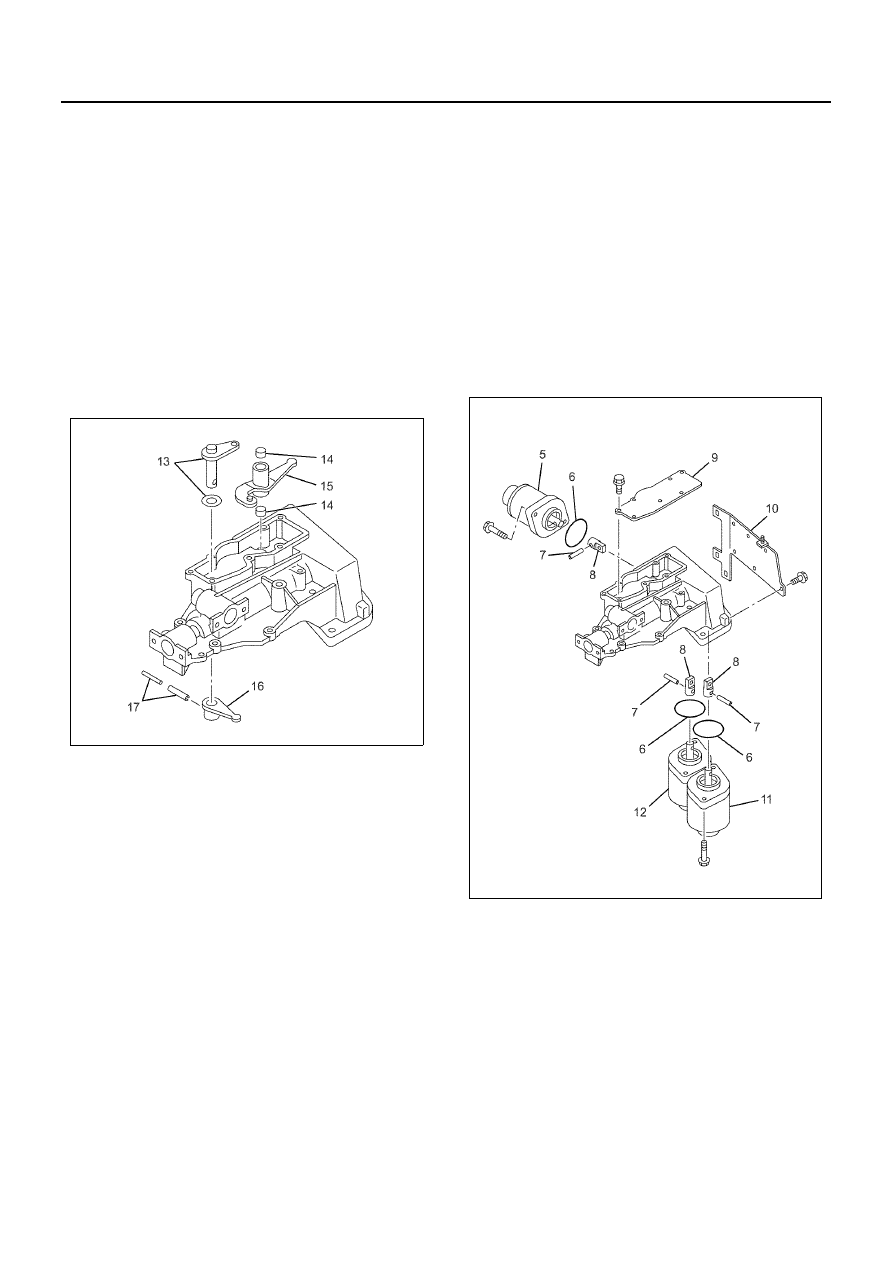

7. With the groove of the relay lever shaft facing

upwards, use a hammer to drive it into the gearshift
control box.

• Apply Unimax R No. 2 grease or equivalent to

the shaft.

8. Install the lever bushing (14) on the relay lever.
9. Insert the relay lever (15) in the shaft.

10. Install the select external lever and washer (13)

and select internal lever (16). Use a hammer to
drive a new spring pin (17).

• Apply GL-5 oil to the shaft of the select external

lever.

• Apply Unimax R No. 2 grease or equivalent to

the joint of the select external lever and the
relay lever.

11. Install the 2-4-6-R shift solenoid, 1-3-5 shift

solenoid, select solenoid O-rings (6), and joints (8).
a. Install the joints, using a hammer to drive new

spring pins (7).

Caution:
When driving spring pins, secure the solenoid in order to
avoid distortion of the shafts.

b. Install the O-rings in the solenoids.

12. Install the select solenoid (5).

• Apply sufficient amount of Unimax R No. 2

grease or equivalent to the joint hole.

Tighten:
44 N

⋅m (4.5 kg⋅m / 32.5 lb⋅ft)

13. Apply Three Bond TB1215 to the mating surface of

the control box cover, and install the cover (9).

Tighten:
6 N

⋅m (0.6 kg⋅m / 4.4 lb⋅ft)

14. Install the 2-4-6-R shift solenoid (11) and 1-3-5

shift solenoid (12).

• Apply sufficient amount of Unimax R No. 2

grease or equivalent to the joint hole.

• During installation, check the stud hole

position.

Tighten:
44 N

⋅m (4.5 kg⋅m / 32.5 lb⋅ft)

15. Install the plate (10).

a. Apply Three Bond TB1215 to the mating

surface of the control box plate, and install the
plate.

Tighten:
6 N

⋅m (0.6 kg⋅m / 4.4 lb⋅ft)

b. Install the select solenoid, 2-4-6-R shift

solenoid, and 1-3-5 shift solenoid connectors
on the plate.

16. Install the gear shift position sensor (4), gear select

position sensor, and O-rings (3).
a. Insert the sensors while aligning the angle of

sensor shaft tip with the groove in connection.
Rotate the sensor to align with the installation
bolt hole.

b. Secure the sensors with bolts.

Tighten:
6 N

⋅m (0.6 kg⋅m / 4.4 lb⋅ft)

Caution:
Take care to install the gear shift position sensor and
gear select position sensor correctly.

N7A1267E

N7A1266E

Automatic Transmission (Smoother) 7B-127

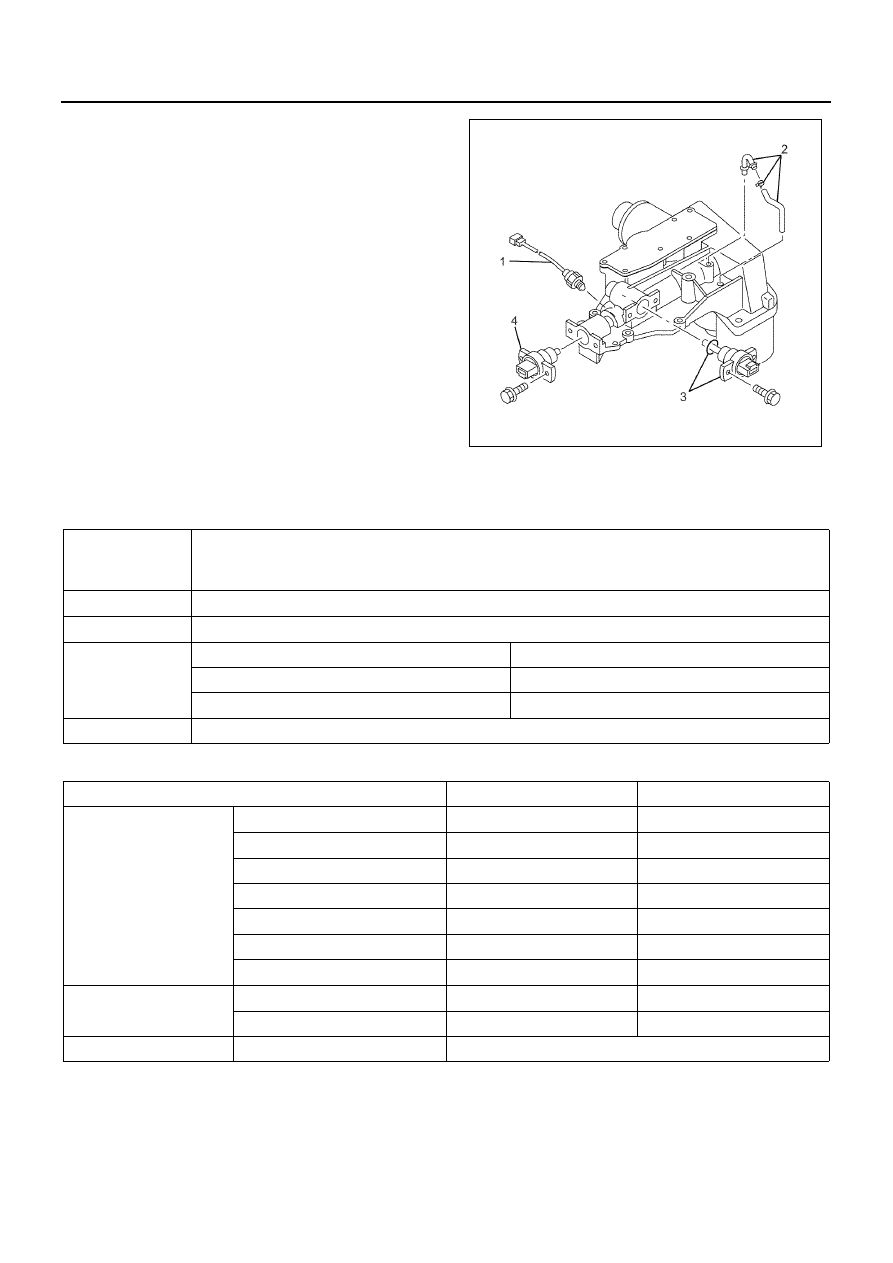

17. Apply Loctite 262 or Three Bond TB1386, and then

install the breather pipe, breather hose, and clip
(2).

18. Install the neutral switch (1).

• Carefully remove any sealant remaining on the

threads, and then apply Loctite 242 to the
threads.

Tighten:
34 N

⋅m (3.5 kg⋅m / 25.1 lb⋅ft)

Specifications

Smoother

N7A1265E

Power
Transmission
System

Fluid Coupling (With Lock up Clutch) and Gearshift Clutch

Oil Pump

Trochoid-Type Oil Pump

Oil

Besco ATF III

Oil Capacity

Smoother 6.1L

Oil Cooler

0.6L

Total

6.7L

Cooling Method

Radiator-assisted Cooling (Coolant)

Transmission Type

MYY5T

MYY6P

Transmission

1st

5.315

5.979

2nd

3.053

3.434

3rd

1.655

1.862

4th

1.000

1.297

5th

0.721

1.000

6th

—

0.774

Reverse

5.068

5.701

Oil Capacity

Standard

2.8L

3.5L

With Side PTO

3.1L

3.8L

Oil

Besco 5W-30 Gear Oil Transaxle
