Isuzu N-Series. Manual - part 966

7B-100 Automatic Transmission (Smoother)

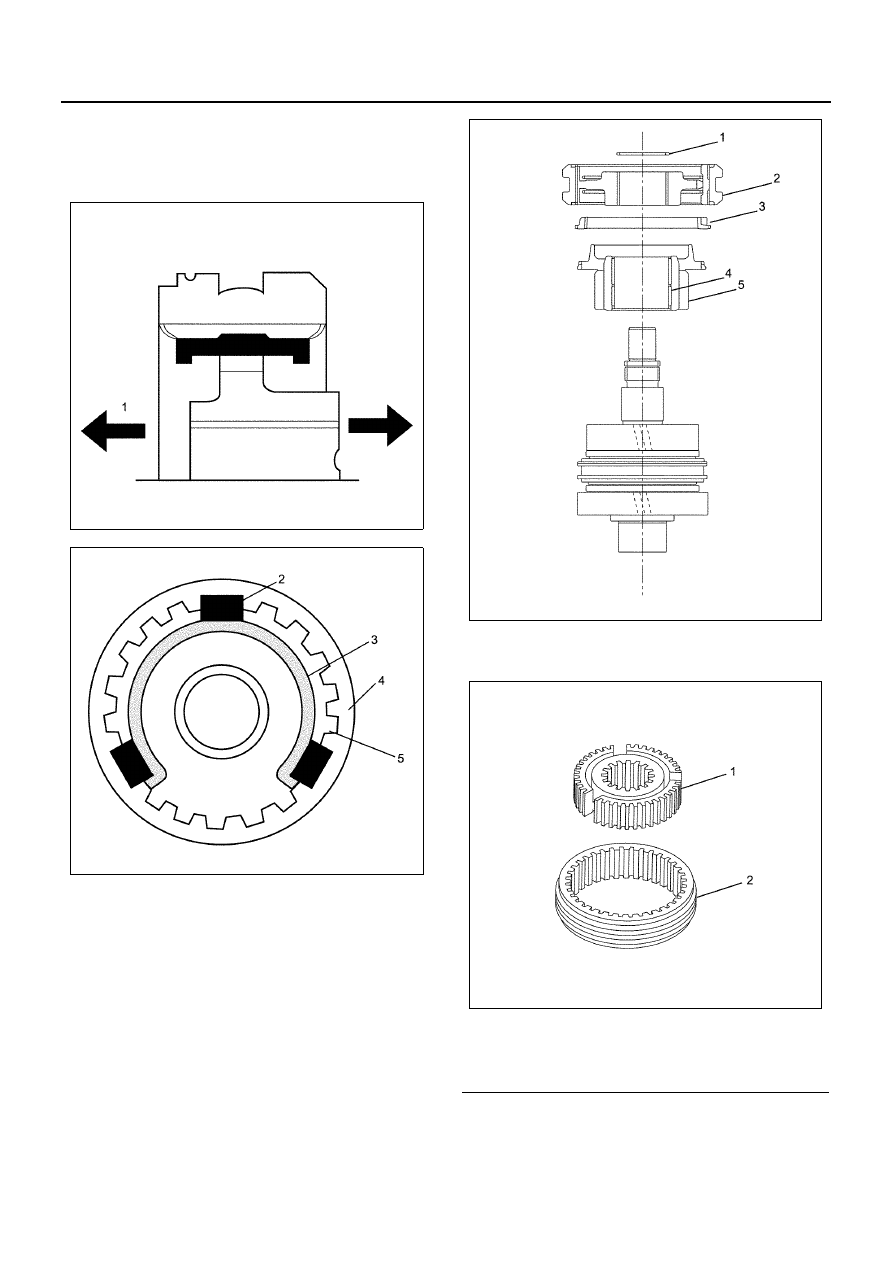

c. Confirm that the clutch hub (4) and sleeve (5)

slide smoothly.

• The arrow (1) indicates the front of the

transmission.

9. Apply engine oil to the needle bearing, 5th gear

thrust surface and synchro cone taper. With the
dog gear upwards, install the 5th gear (5) and
needle bearing (4).

10. Apply engine oil to the 5th block ring (3), and

install.

11. With the oil groove surface of the 4th — 5th clutch

hub assembly and spring (2) facing downwards,
align with the phase of the 4th — 5th block ring
groove, and use an installer (5-8840-2345-0) to
press-fit.

12. Use snap ring pliers to install the snap ring (1).

Caution:
If the snap ring is deformed or damaged, replace it with
a new one and check to make sure it is installed
securely.

13. Assemble the 1st — Reverse clutch hub assembly

and sleeve.



14. Apply engine oil to the needle bearing, 1st gear

thrust surface and synchro cone taper. With the
dog gear upwards, install the 1st gear (3) and
needle bearing (2).

N7A1216E

N7A1217E

Legend

1. Clutch Hub
2. Sleeve

N7A1218E

N7A1196E

Automatic Transmission (Smoother) 7B-101

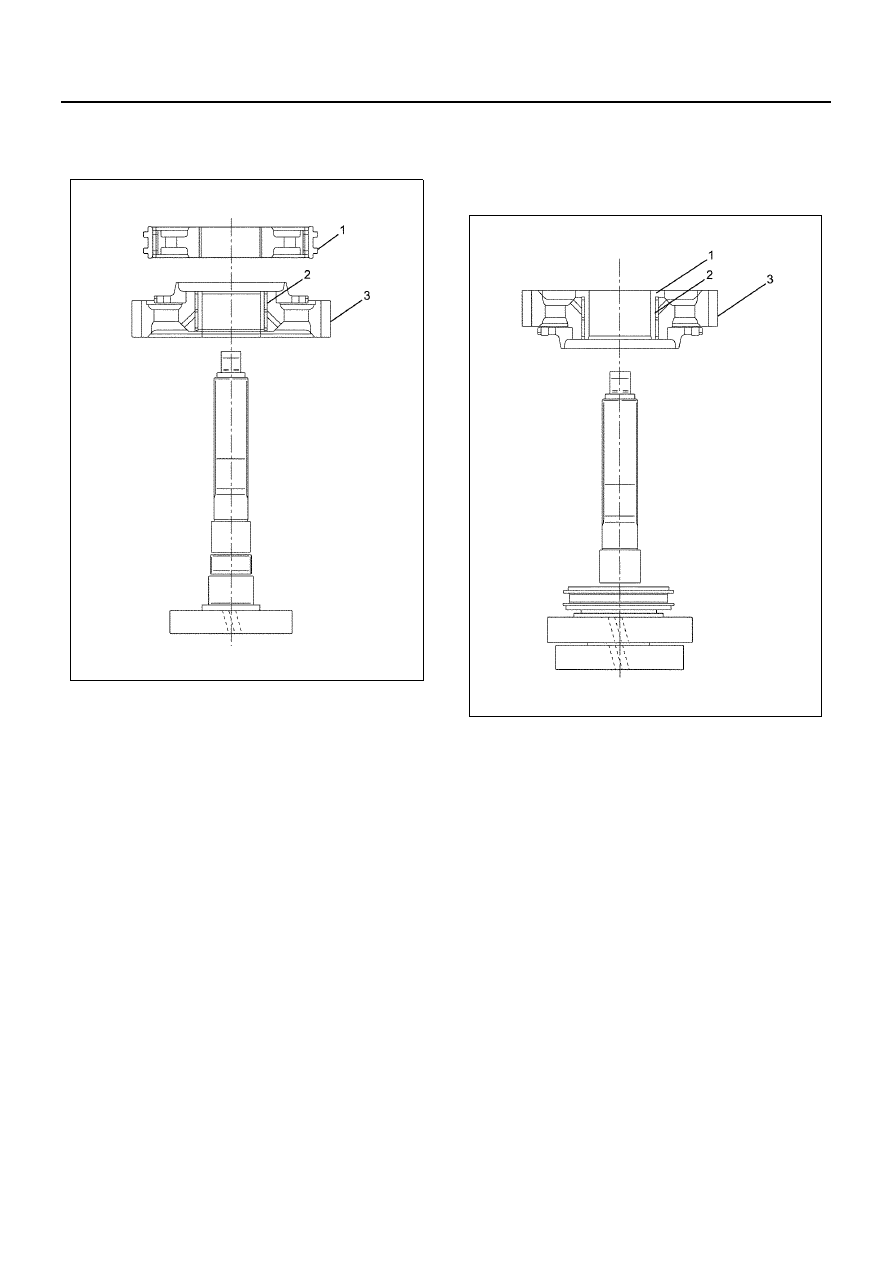

15. Install the 1st — Reverse clutch hub assembly and

sleeve (1), and use an installer (5-8840-2345-0) to
press-fit.

16. Apply engine oil to the needle bearing and reverse

gear thrust surface. With the dog gear of the
reverse gear (3) facing downwards, use an installer
(5-8840-2345-0) to press-fit the needle bearing (2)
and collar (1).

17. Install the spacer (2).

N7A1220E

N7A1221E

7B-102 Automatic Transmission (Smoother)

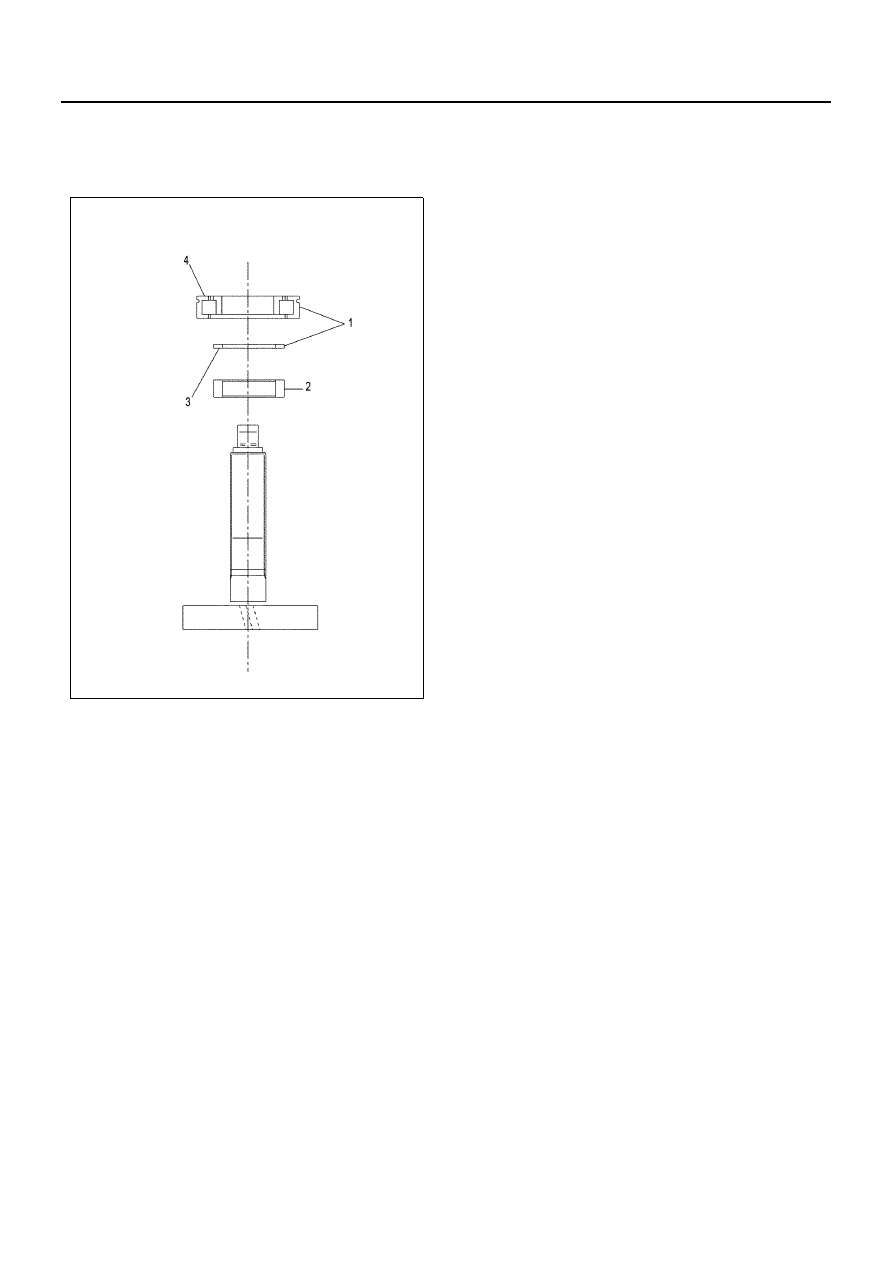

18. With the stamped surface (4) of the bearing (1)

facing upwards and stamped surface (3) facing
downwards, use an installer (5-8840-2345-0) to
press-fit.

N7A1222E

Automatic Transmission (Smoother) 7B-103

Special Tools

Illustration

Tool No.

Tool Name

5-8840-2345-0

Clutch Hub & Collar

Installer

5884023450
