7B-92 Automatic Transmission (Smoother)

Special Tools

Illustration

Tool No.

Tool Name

5-8840-2345-0

Installer

5884023450

Automatic Transmission (Smoother) 7B-93

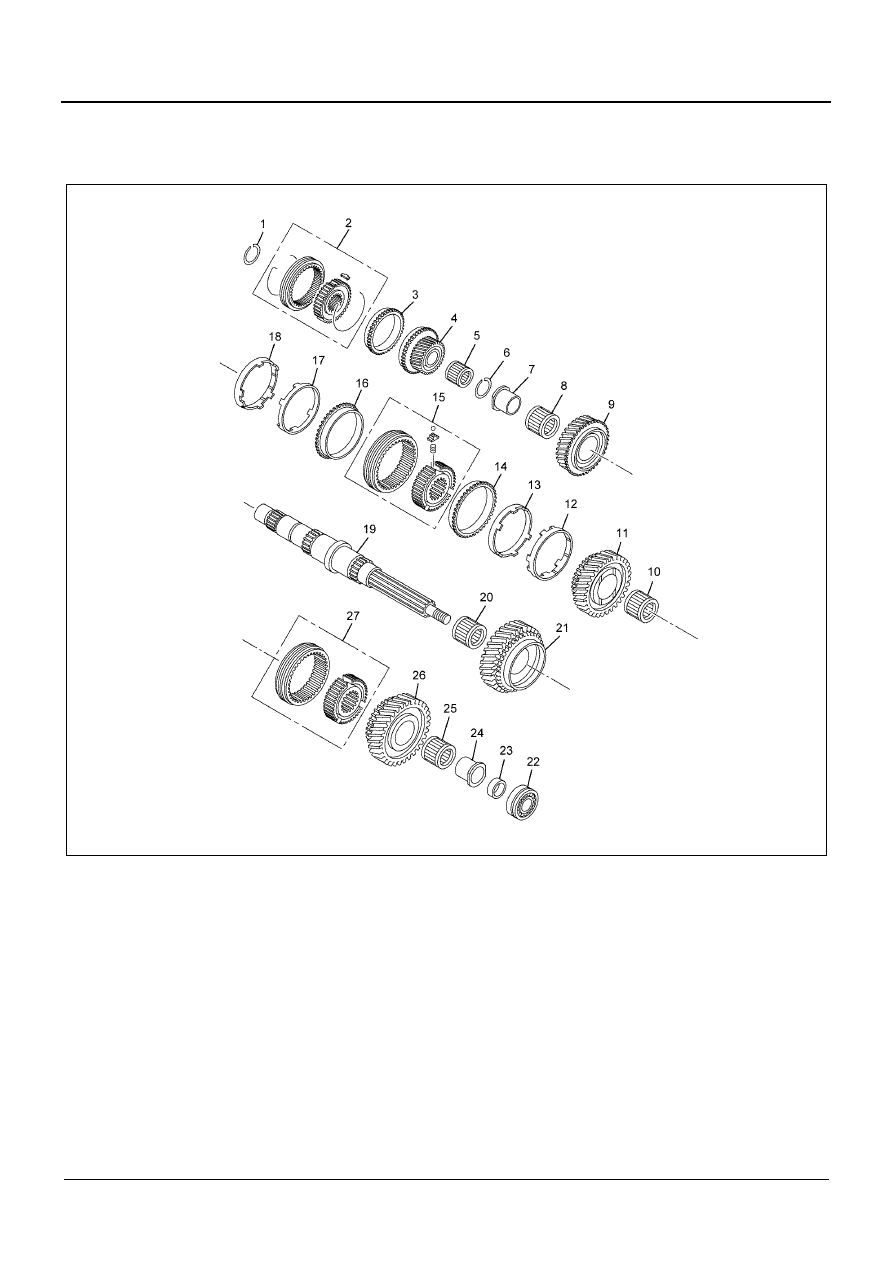

Main Shaft (5-Speed)

Components



Legend

1. Snap Ring

15. 2nd — 3rd Clutch Hub Assembly Sleeve

2. 4th — 5th Clutch Hub Assembly Sleeve

16. 3rd Block Ring

3. 5th Block Ring

17. 3rd Outside Ring

4. 5th Gear

18. 3rd Inside Ring

5. Needle Bearing

19. Main Shaft

6. Snap Ring

20. Needle Bearing

7. Collar

21. 1st Gear

8. Needle Bearing

22. Bearing

9. 3rd Gear

23. Spacer

10. Needle Bearing

24. Collar

11. 2nd Gear

25. Needle Bearing

12. 2nd Inside Ring

26. Reverse Gear

13. 2nd Outside Ring

27. 1st — Reverse Clutch Hub Assembly and Sleeve

14. 2nd Block Ring

N7A1194E

7B-94 Automatic Transmission (Smoother)

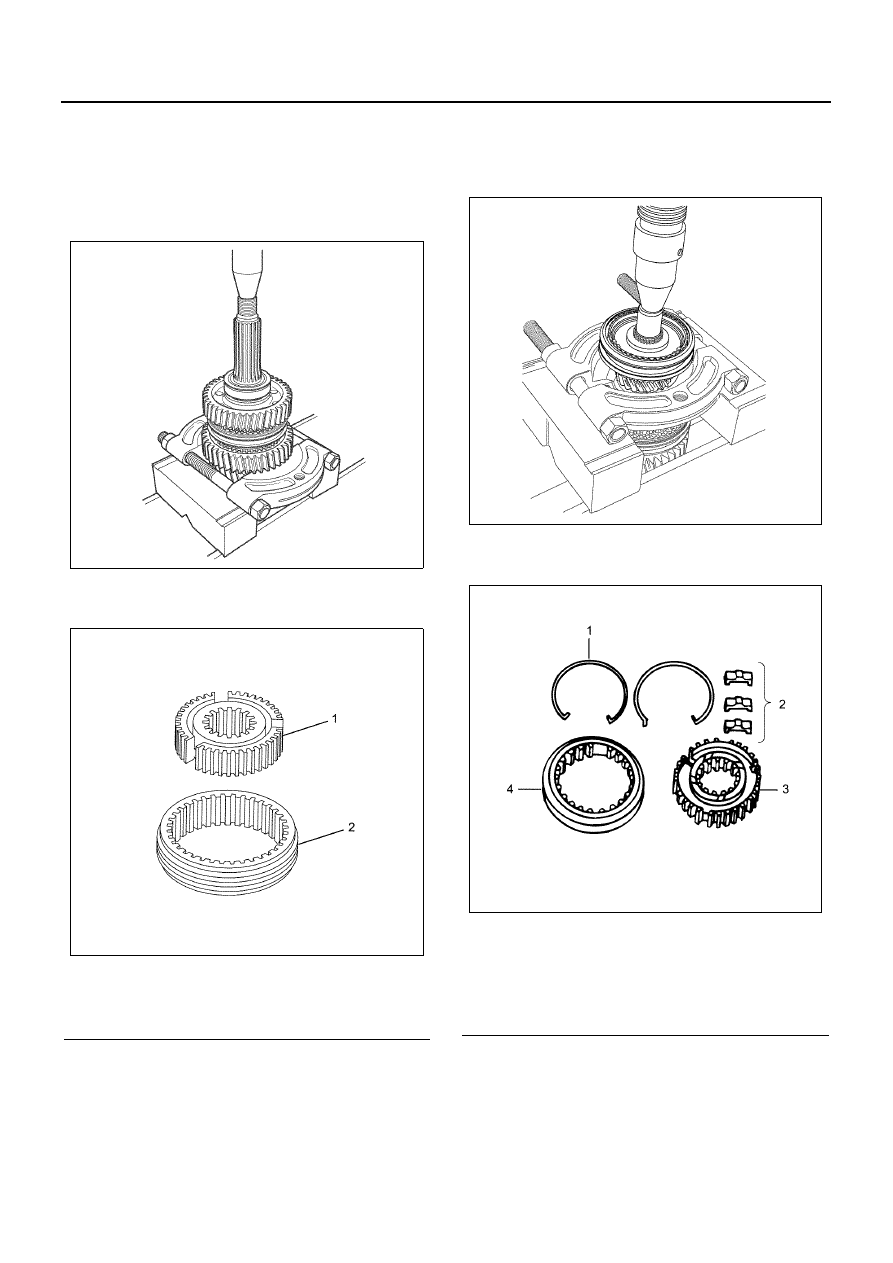

Disassembly

1. Use a bearing remover to remove the following

items simultaneously with a press: bearing,
spacer, collar, reverse gear, needle bearing, 1st —
Reverse clutch hub assembly and sleeve, 1st gear,
and needle bearing.

2. Disassemble the 1st — Reverse clutch hub

assembly and sleeve.



3. Use snap ring pliers to remove the snap ring that

secures the 4th — 5th clutch hub assembly.

4. Use a bearing remover to remove the following

items simultaneously with a press: 4th — 5th clutch
hub assembly and sleeve, 5th block ring, 5th gear,
and needle bearing.

5. Disassemble the 4th — 5th clutch hub assembly

and sleeve.



6. Use snap ring pliers to remove the snap ring that

secures the 3rd gear collar.

Legend

1. Clutch Hub
2. Sleeve

N7A1195E

N7A1196E

Legend

1. Spring
2. Insert Key
3. Clutch Hub
4. Sleeve

N7A1197E

N7A1143E

Automatic Transmission (Smoother) 7B-95

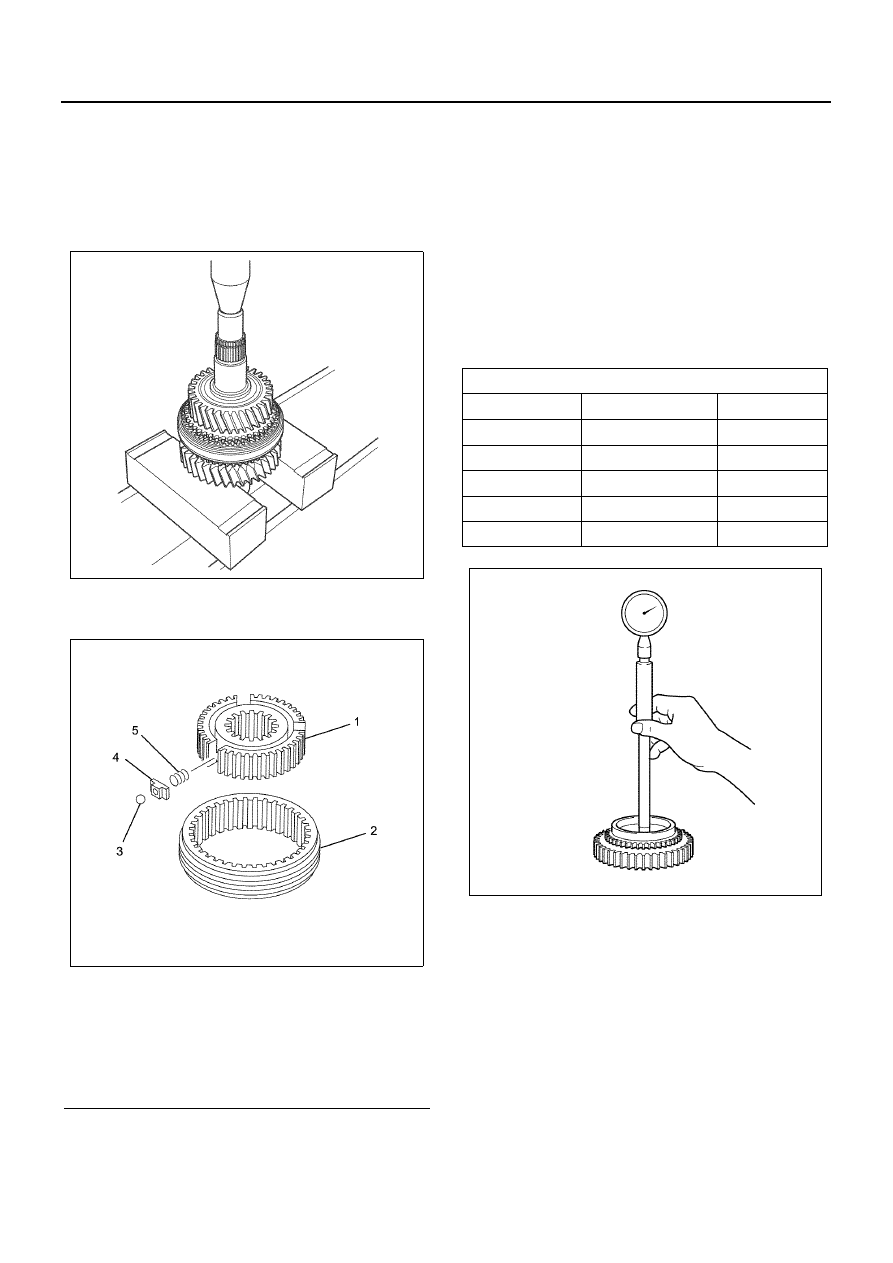

7. Use a bearing remover to remove the following

items from the main shaft simultaneously with a
press: collar, 3rd gear, needle bearing, 3rd inside
ring, 3rd outside ring, 3rd block ring, 2nd — 3rd
clutch hub assembly and sleeve, 2nd block ring,
2nd outside ring, 2nd inside ring, 2nd gear, and
needle bearing.

8. Disassemble the 2nd — 3rd clutch hub assembly

and sleeve.



Inspect each part. Replace or repair as required if
anything is worn or damaged or if any other defect is
discovered.

9. Inspect each of the bearings for the following

characteristics. If any abnormality is detected,
replace the applicable bearing.

• Smoothness of rotation
• Noise
• Damage, rust, or other visible abnormality
• Abnormal play in the thrust direction

10. Inspect the gear bore.

• Use an inside dial gauge to measure the bore

of each gear.

• If the measured value exceeds the limit,

replace the gear.

11. Main shaft runout

• Use a dial gauge to measure the bend of the

main shaft.

Legend

1. Clutch Hub
2. Sleeve
3. Ball
4. Index Block
5. Spring

N7A1199E

N7A1200E

Gear Bore (mm)

Specified Value

Limit

5th Gear

44.009 — 44.025

44.065

3rd Gear

63.010 — 63.029

63.069

2nd Gear

63.010 — 63.029

63.069

1st Gear

63.010 — 63.029

63.069

Reverse Gear

63.010 — 63.029

63.069

N7A1201E
