7B-48 Automatic Transmission (Smoother)

Special Tools

Illustration

Tool No.

Tool Name

5-8840-2043-0

Flange Holder

5-8840-2750-0

Oil Seal Installer

5884020430

5884027500

Automatic Transmission (Smoother) 7B-49

MYY Transmission (5-Speed)

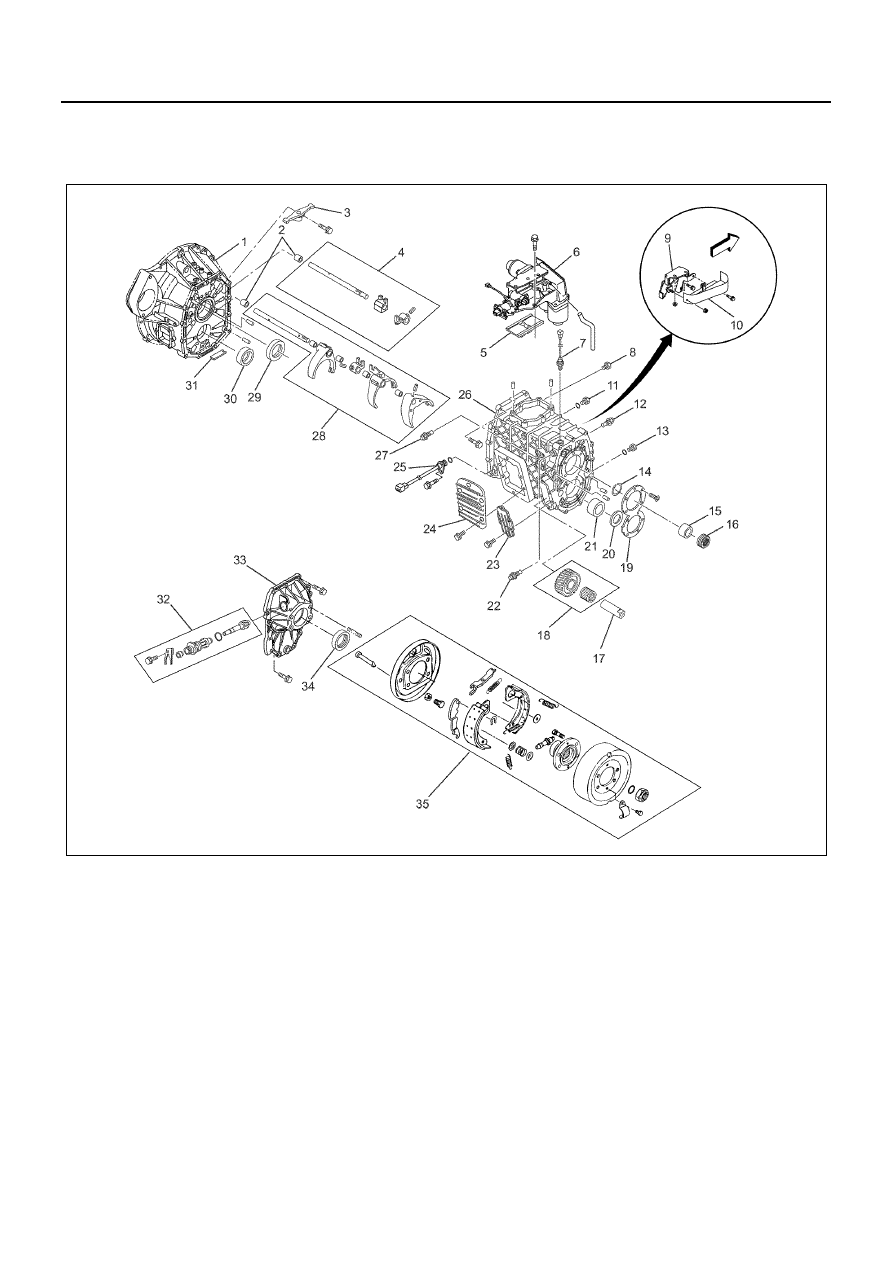

Components

N7A1080E

7B-50 Automatic Transmission (Smoother)

Legend

1. Clutch Housing

18. Reverse Idle Gear and Needle Bearing

2. Clutch Housing Bushing

19. Retainer

3. 5th Gear Relay Lever

20. Counter Shim

4. 4th — 5th Gear Shift Block

21. Counter Rear Bearing

5. Interlock Plate

22. Detent Assembly

6. Control Box

23. Reverse Idle Cover

7. Reverse Switch

24. PTO Cover

8. Detent Plug

25. Input Shaft Speed Sensor

9. Heat Protector Bracket

26. Transmission Case

10. Heat Protector

27. Detent Assembly

11. Filler Plug

28. 1st Gear — Reverse, 2nd — 3rd Gear and 4th —

5th Gear Shift Arm

12. Detent Assembly
13. Drain Plug

29. Front Oil Seal

14. Snap Ring

30. Bearing Outer Race

15. Collar

31. Magnet

16. Speedometer Gear

32. Speedometer Driven Gear

17. Reverse Idle Shaft

33. Rear Cover

N7A1081E

Automatic Transmission (Smoother) 7B-51



Disassembly

Caution:
The transmission case and clutch housing are made of
aluminum, to be sure to exercise sufficient care to
ensure they are not damaged. A particularly high level of
care is required to protect against rib damage, which
can affect the strength of the case.
Also take care to avoid personal injury when working
with cases, gears, and other heavy items.

1. Remove the fixing bolt of the adjust hole cover, and

remove the parking brake drum.

• Refer to “Parking Brake.”

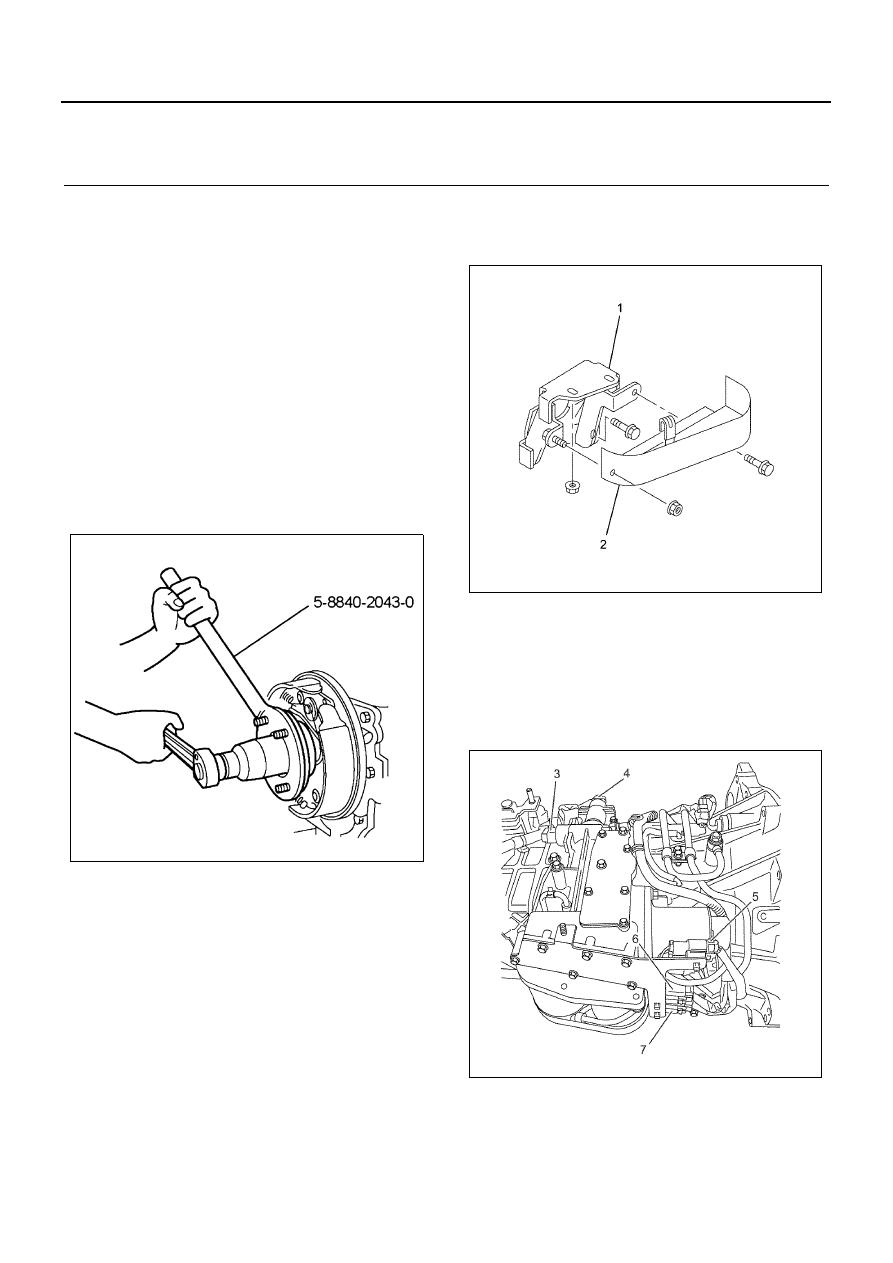

2. Carefully release the caulking (two points) of the

coupling driver lock nut, and remove the lock nut by
fixing it with the flange holder (5-8840-2043-0).

3. Remove the coupling driver and O-ring.
4. Remove the parking brake assembly.

• Refer to “Parking Brake”.

5. Remove the filler plug and O-ring.
6. Remove the drain plug and O-ring.

• Drain the transmission oil. When draining the

oil, check the oil amount, and check for metal
bits and foreign matter.

7. Remove the heat protector (2) and heat protector

bracket (1).

8. Remove the gearshift control box.

a. Disconnect the five connectors from the

gearshift control box.

• Disconnect the connectors of the select

sensor (3), shift sensor (4), select solenoid
(5), 2-4-6-R shift solenoid (6), and 1-3-5 shift
solenoid (7).

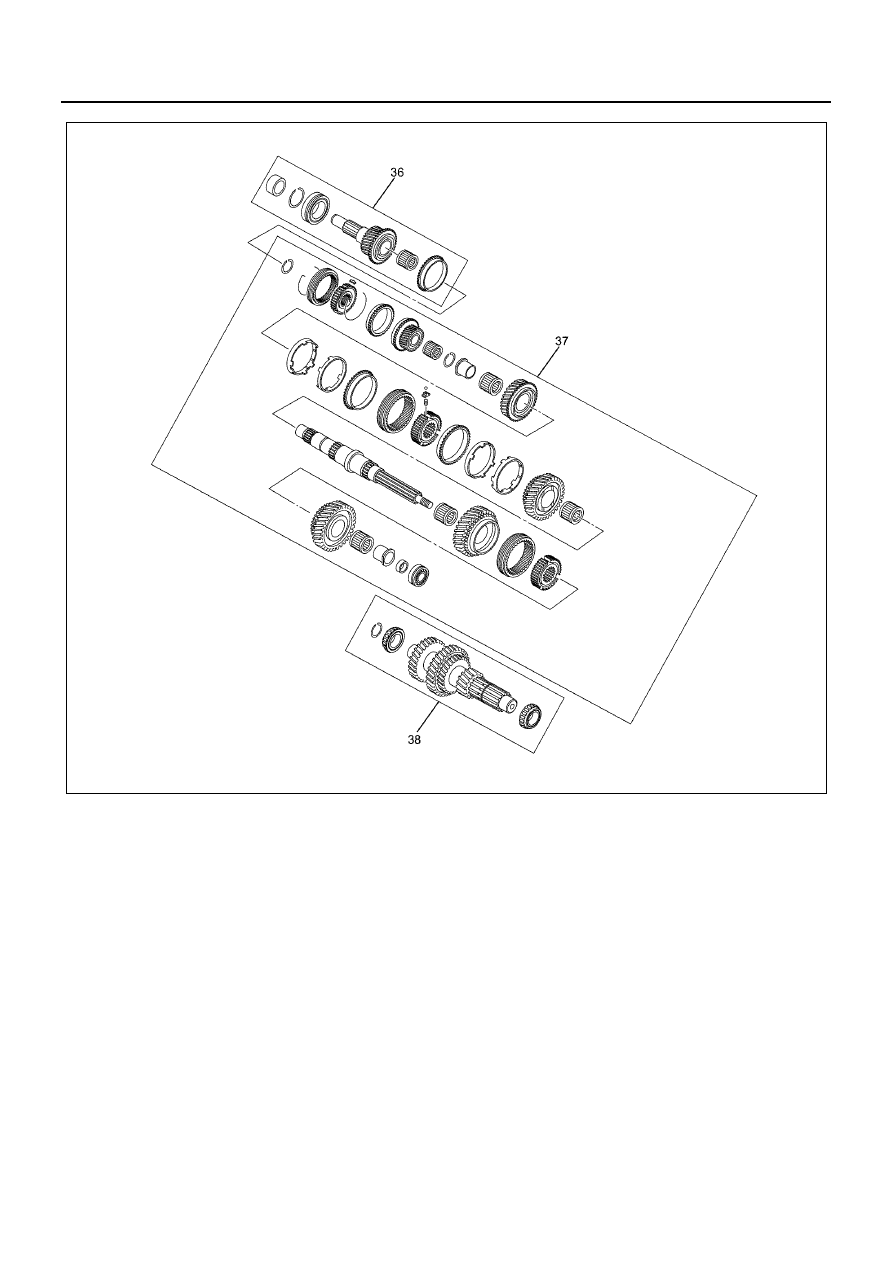

34. Rear Oil Seal

37. Main Shaft Assembly

35. Parking Brake Assembly

38. Counter Shaft Assembly

36. Top Gear Shaft Assembly

N7A0294E

N7A1083E
