7B1-28 MANUAL TRANSMISSION (MZZ)

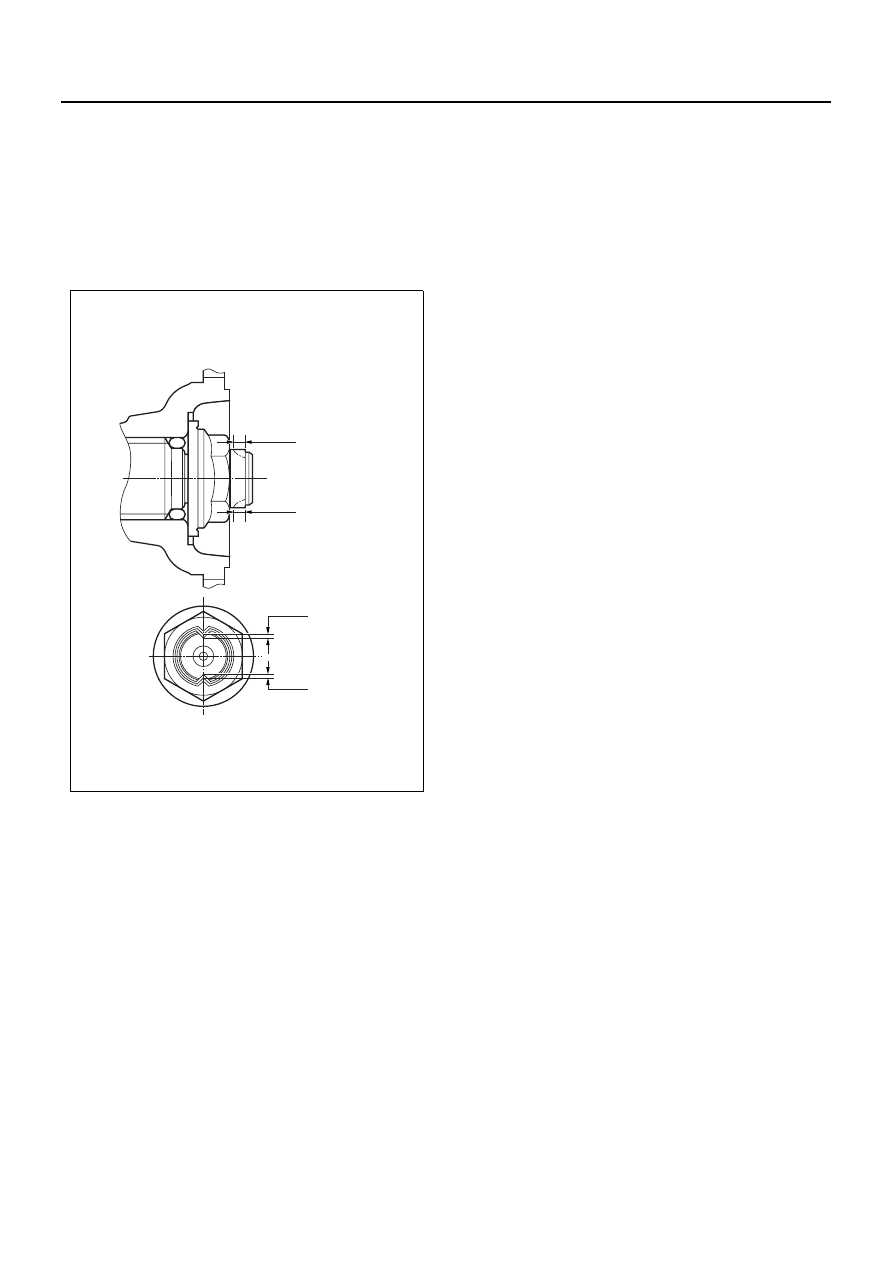

85. Align the lip portion of the lock nut with the V-

groove at the end of the shaft (length (B) must be
at least 5 mm (0.2 in)). Wedge the lipped portion of
the nut into the V-groove so that the gap between
the nut and the bottom of the V-groove (A) is less
than 2.5 mm (0.1 in).

86. Caulk the lock nut at two places (caulking form: tip

radius approximately 1 mm with caulking sites 60
degrees away form each other).

87. Install the parking brake drum.

• Refer to PARKING BRAKES.

88. Install the shift block together with the release

bearing, the clutch shaft, and the shift fork.

• Refer to CLUTCH.

MIN
5.0mm

MIN
5.0mm

MAX
2.5mm

MAX
2.5mm

A

B

N7A0297E

MANUAL TRANSMISSION (MZZ) 7B1-29

Top Gear Shaft

Parts

Disassembly

1. Remove the block ring from the top gear shaft.
2. Remove the needle bearing from the top gear

shaft.

Notice:
The needle bearing is of a separator type. Be careful not
to drop the roller when dissembling.

3. Use a pair of snap ring pliers to remove the snap

ring from the top gear shaft.

4. Use a press and a bearing remover to remove the

bearing from the top gear shaft.

5. Inspect each of the disassembled parts for wear

and damage. If wear or damage is present, make
the necessary repairs or replace the part(s).

6. Inspect the gear teeth, the spline, and the end con-

tact surfaces for wear and damage. If wear or dam-
age is present, the part(s) must be replaced.

7. Inspect each of the bearings. The bearings must

rotate smoothly and quietly. There must be no cor-
rosion. Play in the thrust direction must be normal.
Replace the bearing(s) if these conditions are not
met.

Legend

1. Snap ring

4. Needle bearing

2. Bearing

5. Block ring

3. Top gear shaft

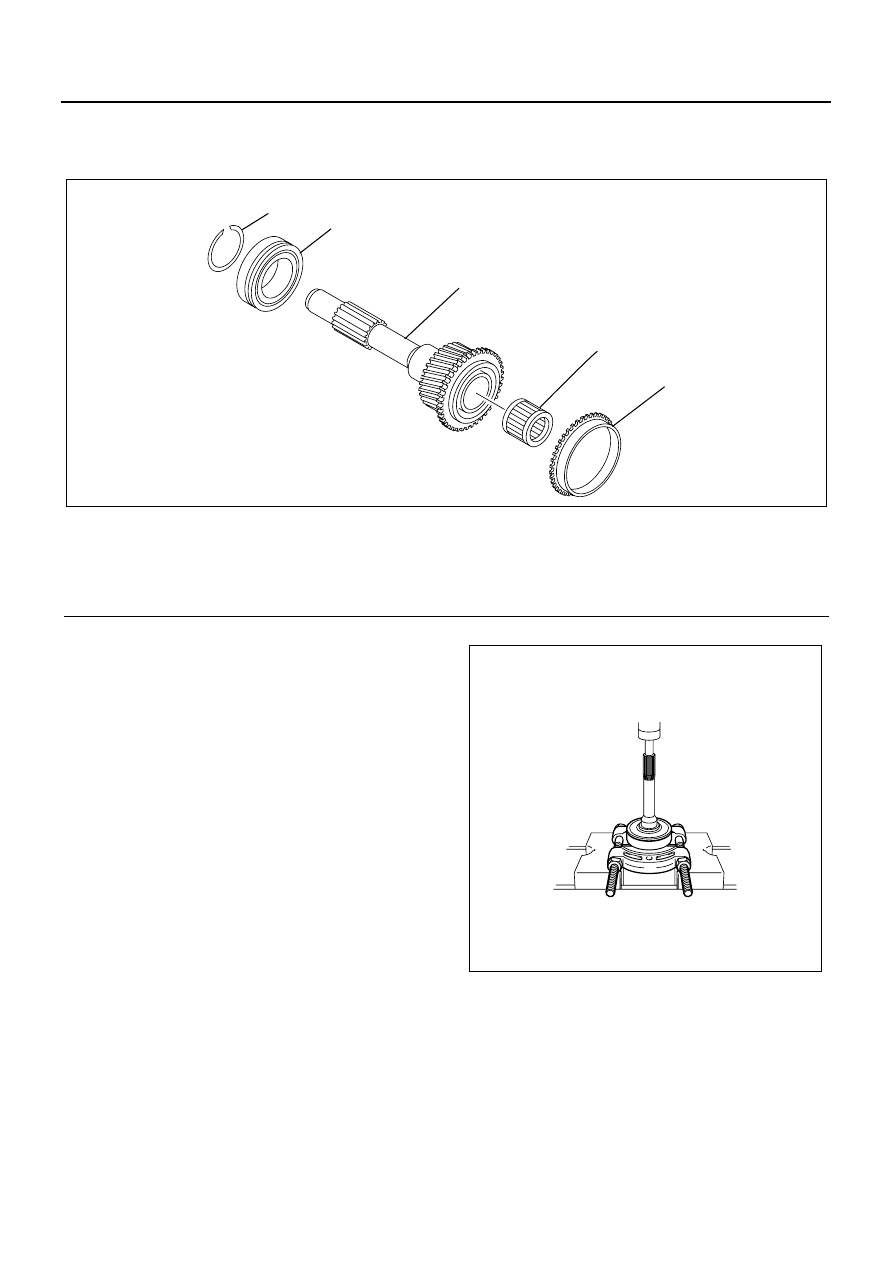

1

2

3

4

5

N7A0367E

N7A0368E

7B1-30 MANUAL TRANSMISSION (MZZ)

8. Inspect the needle bearing rolling surface and roll-

er for discoloration, excessive wear, and pitching.
Replace the bearing if any of these conditions are
present.

Reassembly

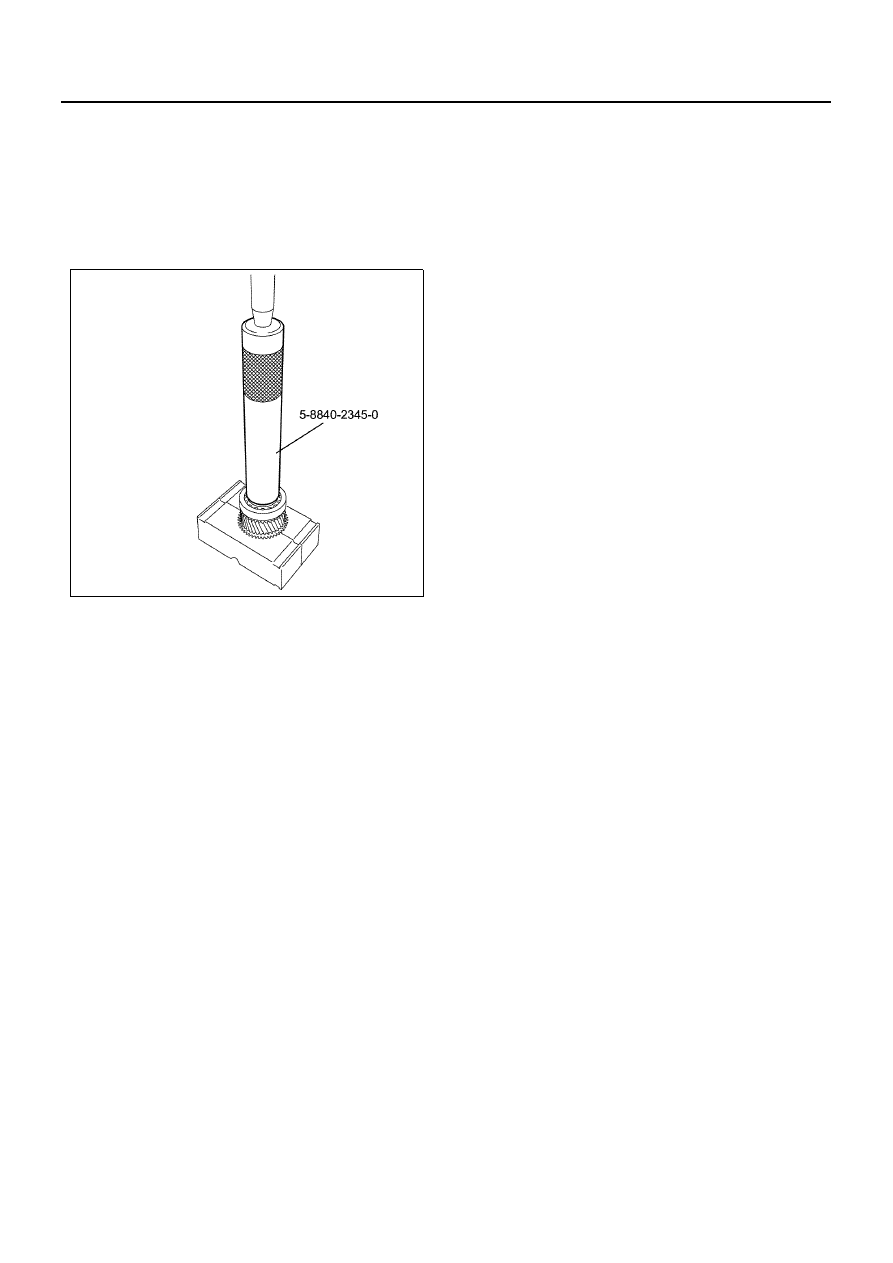

1. Use the installer (5-8840-2345-0) and a press to in-

stall the bearing to the top gear shaft.

2. Use a pair of snap ring pliers to install the snap ring

to the top gear shaft.

3. Install the needle bearing to the top gear shaft.
4. Thoroughly apply 5W-30 engine oil to the inner sur-

face of the block ring, then attach the block ring to
the upper gear shaft.

N7A1193E

MANUAL TRANSMISSION (MZZ) 7B1-31

Main Shaft

Parts

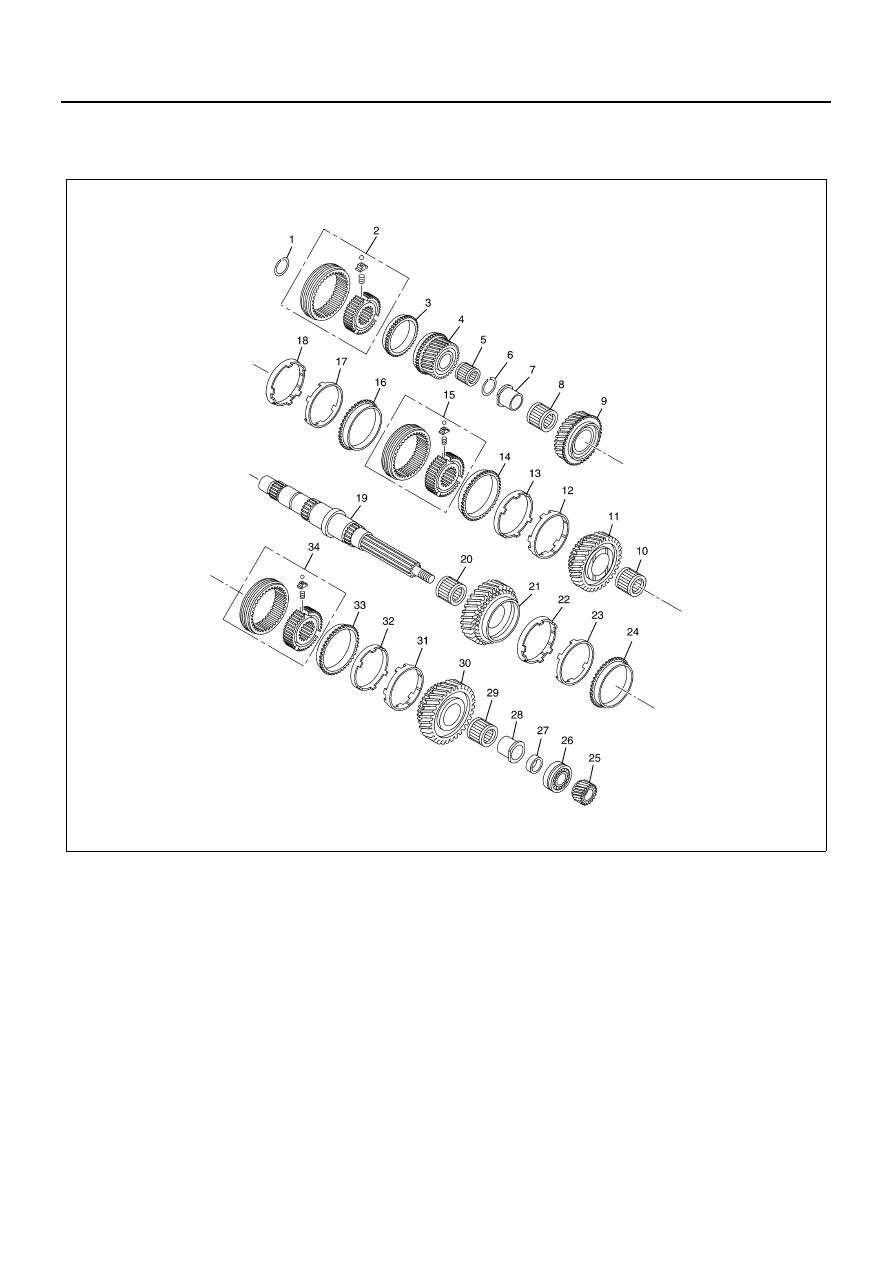

Legend

1. Snap ring

18. 3rd gear inside ring

2. 4th / 5th clutch hub assembly and sleeve

19. Main shaft

3. 4th block ring

20. Needle bearing

4. 4th gear

21. 1st gear

5. Needle bearing

22. 1st gear inside ring

6. Snap ring

23. 1st gear outside ring

7. Collar

24. 1st gear block ring

8. Needle bearing

25. 6th gear

9. 3rd gear

26. Bearing

10. Needle bearing

27. Spacer

11. 2nd gear

28. Collar

12. 2nd gear inside ring

29. Needle bearing

13. 2nd gear outside ring

30. Reverse gear

14. 2nd gear block ring

31. Reverse gear inside ring

15. 2nd / 3rd clutch hub assembly and sleeve

32. Reverse gear outside ring

N7A0536E
