7B-38 MANUAL TRANSMISSION (MSB)

Disassembly

Top Gear Shaft Assembly

1. Snap Ring

2. Ball Bearing

• Use the bearing remover to remove the bearing

from top gear shaft.
Bearing Remover: 5-8840-0587-0

Main Shaft Assembly

3. Thrust Washer

4. 5th Gear
5. Block Ring

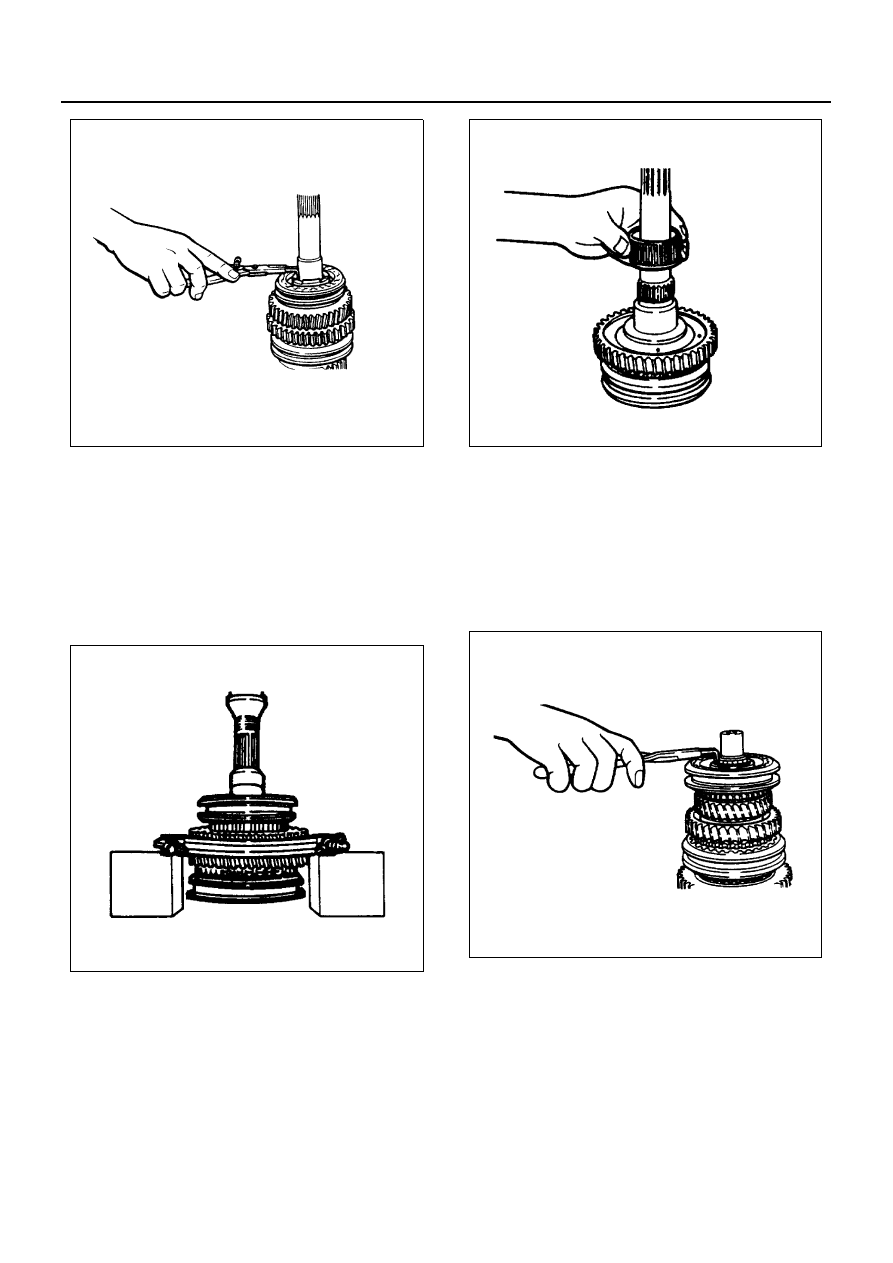

• Attach a backing plate to the vise, secure the

main shaft at the top end, and remove the 5th
gear and block ring.

6. Snap Ring

Notice:
Snap ring of appropriate sizes are combined to fill the
gap to the clutch hub. Never mix them with other snap
rings.

N7A0015E

N7A0016E

N7A0017E

N7A0018E

MANUAL TRANSMISSION (MSB) 7B-39

7. 5th/Reverse Synchronizer Assembly
8. Reverse Gear

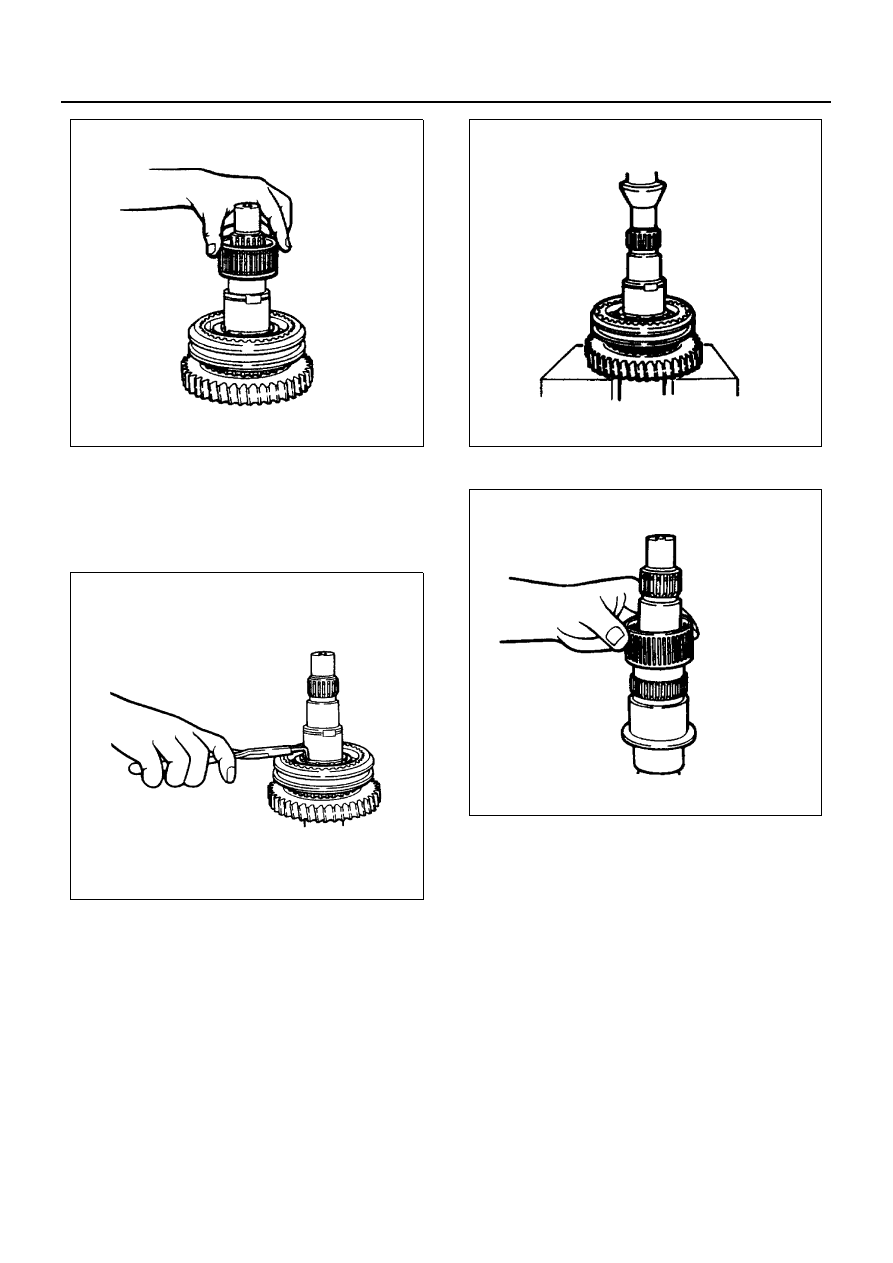

• Use a bench press and the bearing remover to

remove the reverse gear together with the 5th/
reverse synchronizer assembly.
Bearing Remover: 5-8840-0587-0

• Disassemble synchronizer assemblies into the

clutch hub, sleeve, inserts (3 pieces) and insert
springs (2 pieces).

9. Needle Bearing

10. Snap Ring

• Attach a backing plate to the vise, secure the

main shaft at the spline end, and remove the
snap ring at the end.

Notice:
Snap ring of appropriate sizes are combined to fill the
gap to the clutch hub. Never mix them with other snap
rings.

11. 3rd/4th Synchronizer Assembly
12. Block Ring
13. 3rd Gear

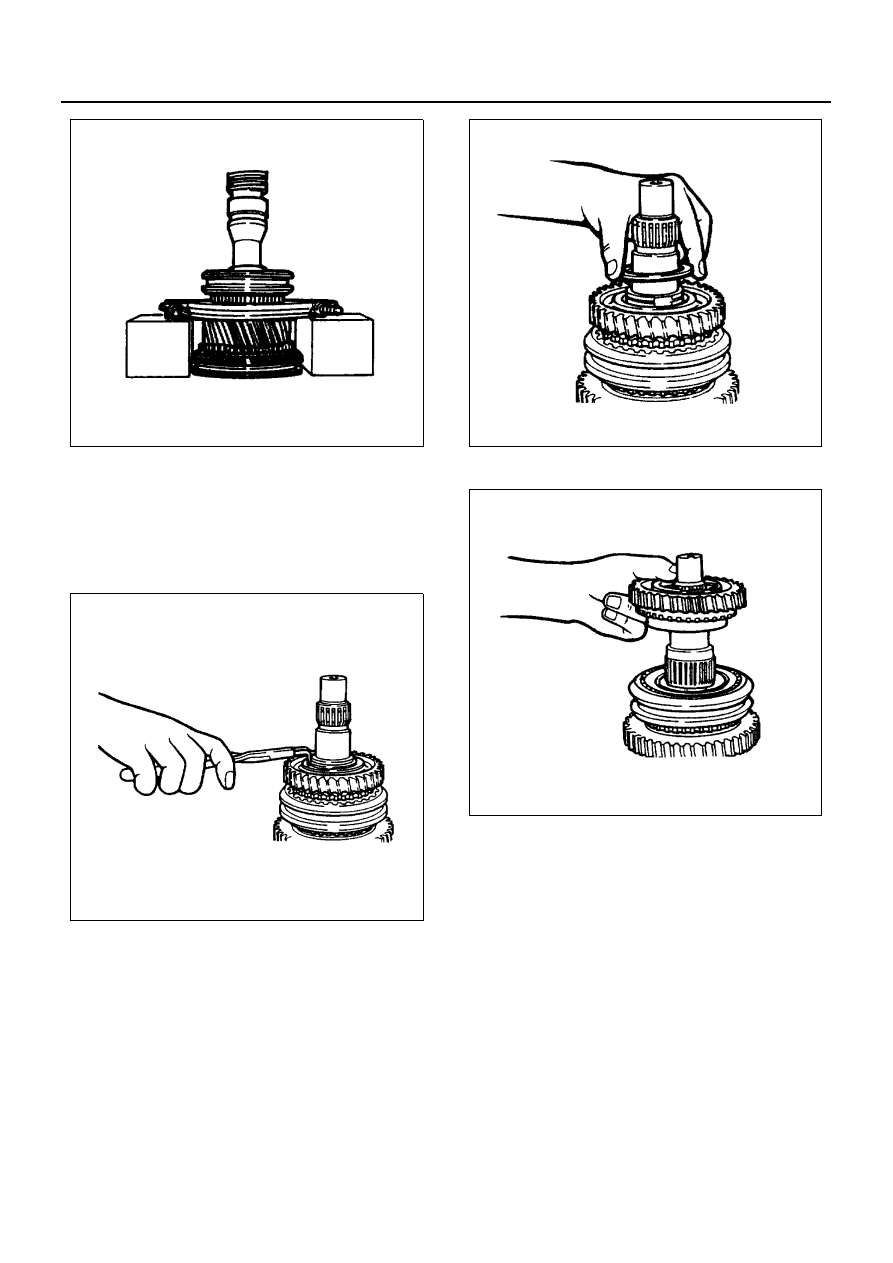

• Use a bench press and the bearing remover to

remove the 3rd gear together with the 3rd/4th
synchronizer assembly and the block ring.
Bearing Remover: 5-8840-0587-0

• Disassemble synchronizer assemblies into the

clutch hub, sleeve, inserts (3 pieces) and insert
springs (2 pieces).

N7A0019E

N7A0020E

N7A0021E

N7A0022E

7B-40 MANUAL TRANSMISSION (MSB)

14. Needle Bearing
15. Snap Ring

Notice:
Snap ring of appropriate sizes are combined to fill the
gap to the clutch hub. Never mix them with other snap
rings.

16. Thrust Washer

17. 2nd Gear

18. Needle Bearing
19. Block Ring

N7A0023E

N7A0024E

N7A0025E

N7A0026E

MANUAL TRANSMISSION (MSB) 7B-41

20. Snap Ring

Notice:
Snap ring of appropriate sizes are combined to fill the
gap to the clutch hub. Never mix them with other snap
rings.

21. 1st/2nd Synchronizer Assembly
22. Block Ring
23. 1st Gear

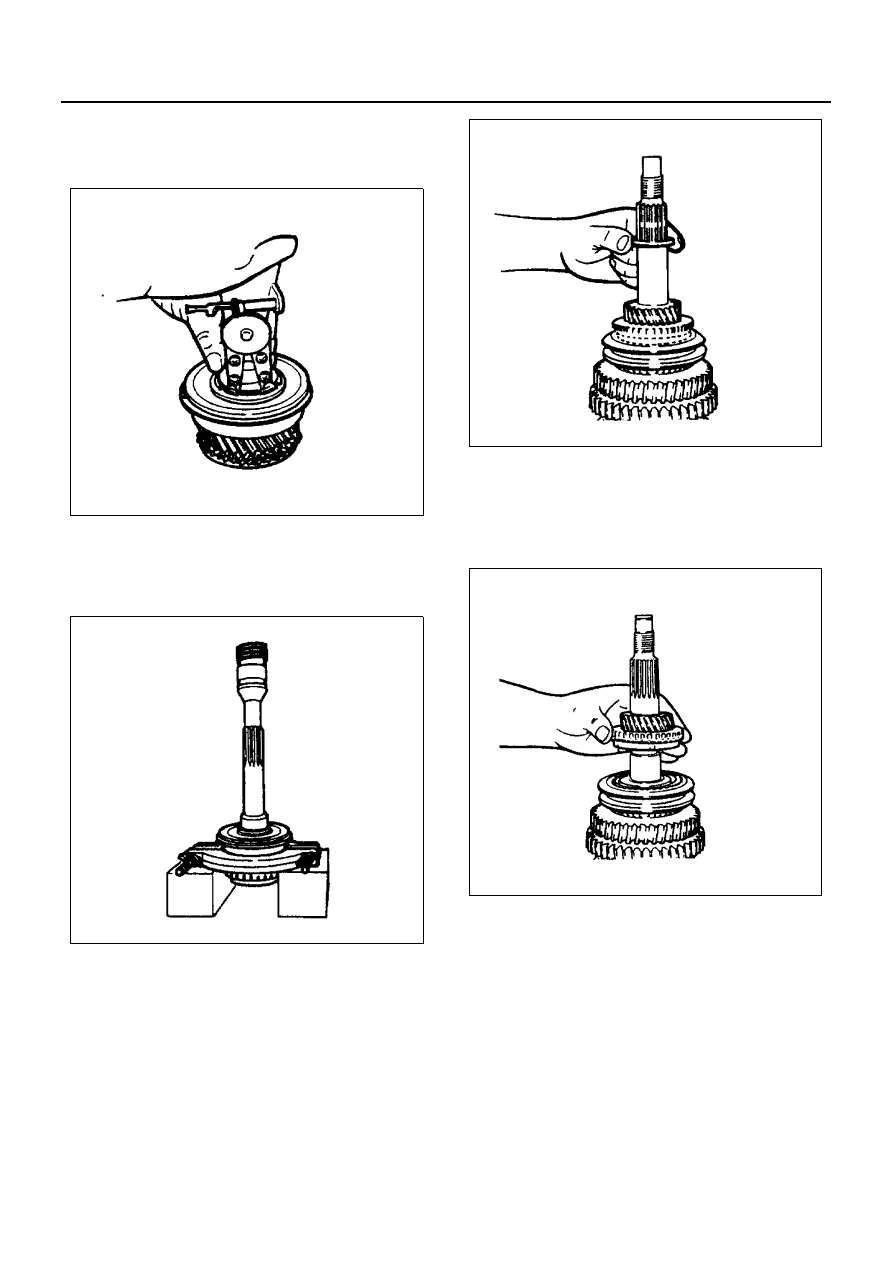

• Use a bench press to remove the 1st gear to-

gether with the 1st/2nd synchronizer assembly
and the block ring.

• Disassemble synchronizer assemblies into the

clutch hub, sleeve, inserts (3 pieces) and insert
springs (2 pieces).

24. Needle Bearing

Counter Shaft Assembly
25. Snap Ring
