SERVICE INFORMATION 00-5

SERVICE STANDARD

Transmission

Items

Service Standard

Service Limit

Gear Shift Position between Center
of Shift Lever Play and Instrument
Center Cluster

mm (in)

Standard Cab: 247

±15 (9.7±0.6)

Wide Cab: 283

±15 (11.1±0.6)

Ball Bearing Run-out

mm (in)

0.2 (0.01)

Gear Inside Diameter

mm (in)

1st Gear: 61 (2.402)

61.1 (2.406)

2nd Gear: 54 (2.126)

54.1 (2.130)

3rd Gear: 42 (1.654)

42.1 (1.657)

Reverse Gear: 54 (2.126)

54.1 (2.130)

Clearance between 5th Gear and
Main Shaft

mm (in)

0.05 — 0.09 (0.002 — 0.004)

0.2 (0.01)

Clearance between Reverse Idle
Gear and Idle Gear Shaft

mm (in)

0.04 — 0.08 (0.002 — 0.003)

0.2 (0.01)

Spline Play between 5th Counter
Gear and Counter Shaft at 5th
Counter Gear Outer Circumference

mm (in)

0.18 — 0.43 (0.007 — 0.017)

0.45 (0.018)

Thrust Washer Thickness

mm (in)

2nd: 3.0 (0.12)

2.8 (0.11)

5th: 3.8 (0.15)

3.6 (0.14)

Main Shaft Run-out

mm (in)

Less than 0.025 (0.0010)

0.1 (0.004)

Clearance between Block Ring and
Dog Gear

mm (in)

3rd/4th: 1.0 (0.04)

0.5 (0.02)

1st/2nd: 1.5 (0.06)

0.5 (0.02)

5th: 1.5 (0.06)

0.5 (0.02)

Spline Play between Clutch Hub and
Main Shaft at Clutch Hub Outer Cir-
cumference

mm (in)

Less than 0.05 (0.002)

0.3 (0.01)

Clearance between Block Ring and
Insert

mm (in)

3.59 — 3.91 (0.141 — 0.154)

4.1 (0.16)

Clearance between Clutch Hub and
Insert

mm (in)

0.09 — 0.31 (0.004 — 0.012)

0.4 (0.02)

Shift Arm Thickness

mm (in)

10.0 (0.39)

9.0 (0.35)

Detent Spring Free Length

mm (in)

31.6 (1.24)

30.1 (1.19)

00-6 SERVICE INFORMATION

Clutch

Items

Service Standard

Service Limit

Pressure Plate Distortion

mm (in)

0.3 (0.01)

Pressure Plate Clamping Force

N (kg/lb)

NKR55 Clutch Size

φ 240

4,116 (420/926)

3,785 (386/851)

NHR55 / NKR55 / NHR69 Clutch Size

φ 250

6,276 (640/1,411)

5,776 (589/1,299)

Diaphragm Spring Finger Height

mm (in)

NKR55 Clutch Size

φ 240

40.7 — 42.7 (1.60 — 1.68)

NHR55 / NKR55 / NHR69 Clutch Size

φ 250

39.0 — 41.0 (1.54 — 1.61)

Driven Plate Warpage

mm (in)

Less than 0.7 (0.03)

1.0 (0.04)

Spline Play between Top Gear Shaft
and Driven Plate at Driven Plate
Outer Circumference

mm (in)

Less than 0.5 (0.02)

1.0 (0.04)

Driven Plate Rivet Head Depression

mm (in)

NKR55 Clutch Size

φ 240

1.1 — 1.7 (0.04 — 0.01)

0.2 (0.01)

NHR55 / NKR55 / NHR69 Clutch Size

φ 250

1.65 — 2.25 (0.06 — 0.09)

0.2 (0.01)

Clutch Pedal Height

mm (in)

160 — 170 (6.3 — 6.7)

Clutch Pedal Stroke

mm (in)

159 — 169 (6.3 — 6.7)

Clutch Pedal Free Play

mm (in)

15 — 25 (0.6 — 1.0)

Clearance between Pedal Stopper
and Clutch Switch Thread End or
Stopper Bolt

mm (in)

0.5 — 1.0 (0.02 — 0.04)

Master Cylinder Bore Diameter

mm (in)

19.050 — 19.102 (0.7500 — 0.7520)

Clearance between Master Cylinder
Bore and Piston

mm (in)

0.03 — 0.11 (0.001 — 0.004)

0.12 (0.005)

Slave Cylinder Bore Diameter

mm (in)

26.990 — 27.042 (1.0626 — 1.0646)

Clearance between Slave Cylinder
Bore and Piston

mm (in)

0.02 — 0.10 (0.0008 — 0.0039)

0.11 (0.0043)

SERVICE INFORMATION 00-7

SERVICING

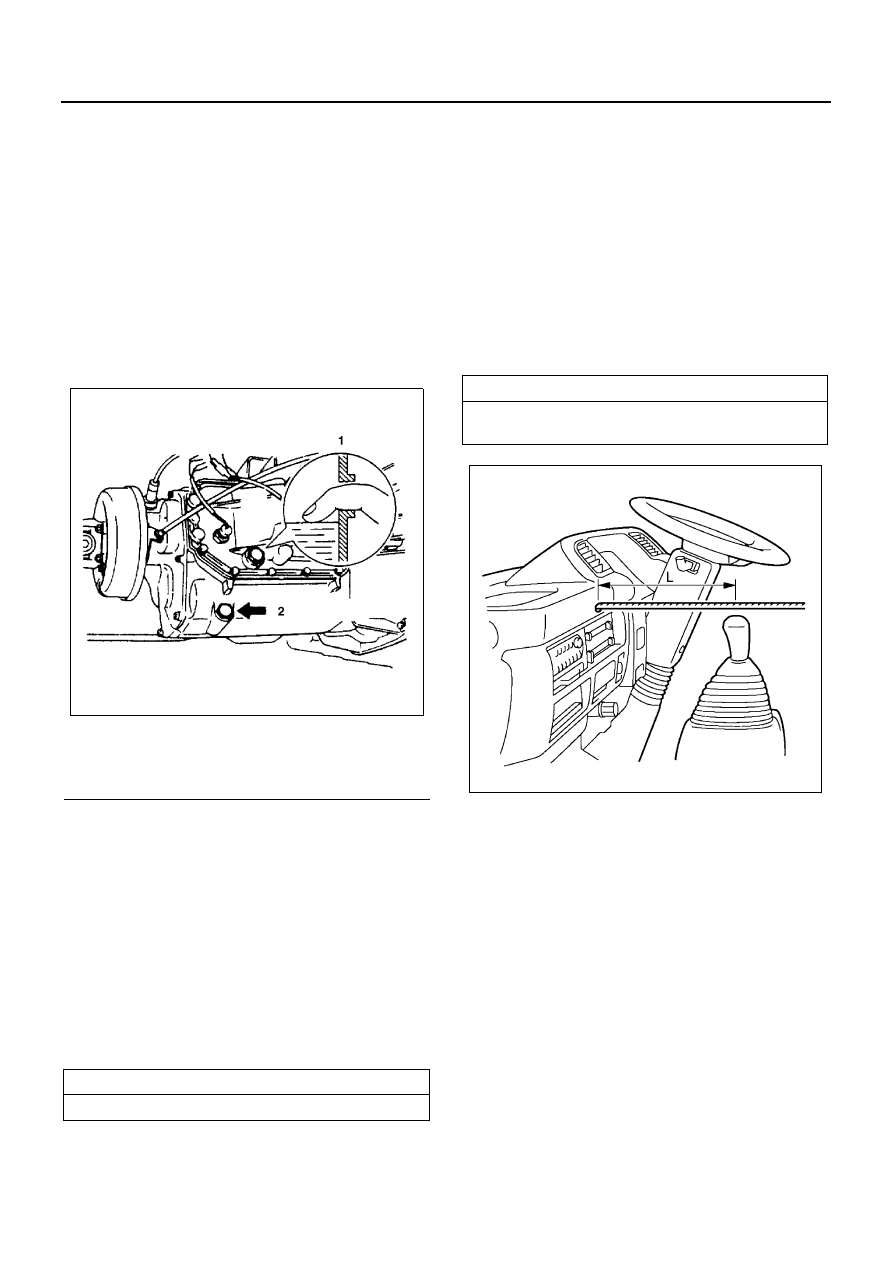

Transmission Oil Level Check

1. Remove Filler Plug.
2. Check Oil Level.

• Add lubricant to within 0 to10 mm (0 to 0.4 in)

of bottom edge of the filler hole if necessary.

Caution:
Use ENGINE OIL SAE 5W-30 for transmission case.

3. Install Filler Plug.

Tighten:
Filler plug to 49 N

⋅m (5.0 kg⋅m / 36 lb⋅ft)

Transmission Oil Change

1. Drain Oil.

• Remove the drain plug from the transmission

case and drain the oil.

2. Install Drain Plug.

Tighten:
Drain plug to 49 N

⋅m (5.0 kg⋅m / 36 lb⋅ft)

3. Remove Filler Plug.
4. Fill Oil.

• Fill the transmission case from the filler plug

hole with new oil of specified grade.

Caution:
Use ENGINE OIL SAE 5W-30 for transmission case.

5. Install Filler Plug.

Tighten:
Filler plug to 49 N

⋅m (5.0 kg⋅m / 36 lb⋅ft)

Gear Control Cable Adjustment

1. Measure

• Set the change lever in the neutral position,

then confirm if the dimension (L) between the
center of the change lever play and the instru-
ment center cluster is within the reference val-
ue.

Legend

1. Filler plug
2. Drain plug

Oil Capacity

Liters (US

⋅qt/Imp⋅qt)

2.7 (2.9/2.4)

N7A0001E

Change Lever Position

mm (in)

Standard Cab: 247

±15 (9.7±0.6)

Wide Cab: 238

±15 (11.1±0.6)

N7A0002E

00-8 SERVICE INFORMATION

2. Adjust

• If the dimension is out of the reference, adjust

as required.

1) Remove the change lever knob.
2) Remove the cover assembly.
3) Disconnect the shift cable from the change le-

ver.

4) Set the transmission in the neutral position.
5) Loosen the lock nut of the shift cable ball joint

and the select cable turnbuckle, then turn the
ball joint and turnbuckle as necessary for hole
and pin.

6) Tighten the lock nuts and install the shift cable

to the change lever.

Tighten:
Lock nut to 6 N

⋅m (0.6 kg⋅m / 4.4 lb⋅ft)

7) Install the cover assembly and the change le-

ver knob.

Clutch Pedal Travel and Free Play Adjust-
ment

Clutch Pedal Height and Stroke

1. Remove Meter Cluster.

• Pull out the meter cluster and disconnect the

harness connectors.

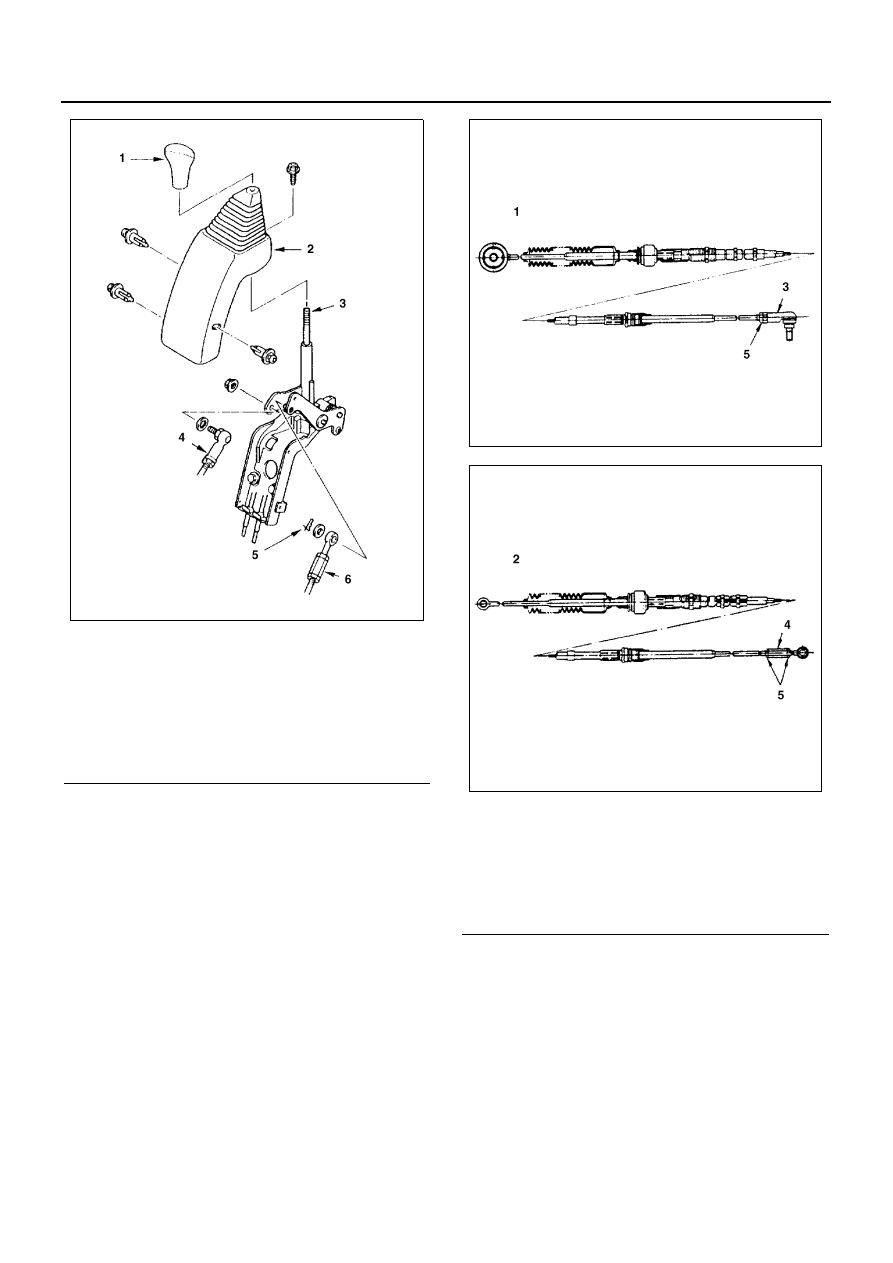

Legend

1. Knob
2. Cover assembly
3. Change lever
4. Shift cable
5. Snap pin
6. Select cable

N7A0003E

Legend

1. Shift cable (transmission side)
2. Select cable (transmission side)
3. Ball joint
4. Turnbuckle
5. Lock nut (change lever side)

N7A0004E

N7A0005E
