6A1-84 4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE

2) Intake air duct
3) Heater hose
4) Engine control cable
5) Glow plug harness
6) Fuel hose
7) Oil pressure switch harness
8) A/C compressor assembly
9) Power steering pump bracket assembly (Power

Steering Model)

10) Actuator vacuum hose (Exhaust Brake Model)
11) Vacuum pump hose (Exhaust Brake Model)
12) Front exhaust pipe
13) Support rubber
14) Engine assembly

Above works refer to “ENGINE ASSEMBLY”
Section in this manual.

3. Cylinder Head Assembly and Gasket

1) Injection pipe
2) Leak off pipe
3) PCV hose
4) Glow plug harness
5) Oil level gauge guide tube
6) Oil cooler water pipe (Oil Cooler Model)
7) By-pass hose
8) Cylinder head cover
9) Rocker arm shaft
10) Push rod
11) Cylinder head assembly
12) Cylinder head gasket

Above works refer to “CYLINDER HEAD AS-
SEMBLY AND GASKET” Section in this manu-
al.

4. Timing Gear (Gear Drive Model)

1) Cooling fan assembly
2) Crankshaft damper pulley
3) Noise shield cover
4) Noise cover spacer
5) Timing gear case cover
6) Oil pipe
7) Idle gear
8) Idle gear “B” and shaft
9) Injection pump
10) Camshaft timing gear

Above works refer to “TIMING GEAR (Gear
Type)” Section in this manual.

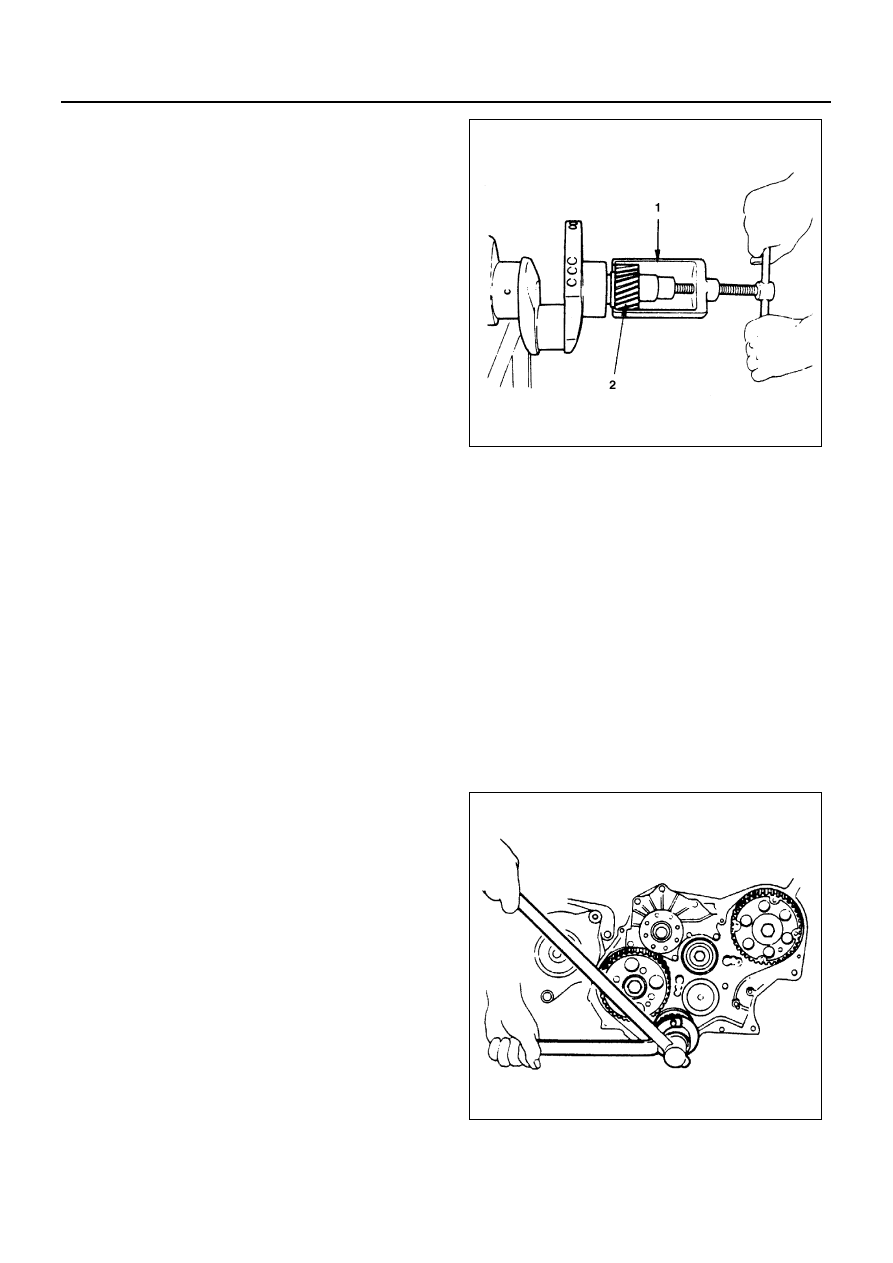

11) Crankshaft gear

• Use the crankshaft timing gear remover (1) to re-

move the crankshaft gear (2).
Crankshaft Timing Gear Remover: 5-8840-2057-0

5. Timing Belt (Belt Drive Model)

1) Cooling fan assembly
2) Crankshaft damper pulley
3) Timing pulley upper cover
4) Timing pulley lower cover
5) Flange: camshaft pulley
6) Flange: injection pump pulley
7) Timing belt

Above works refer to “TIMING BELT (Belt
Type)” Section in this manual.

8) Crankshaft timing pulley center

• Use the fixing wrench to prevent the crankshaft

from turning.
Fixing Wrench: 5-8840-0161-0

• Remove the timing pulley center from the

crankshaft.

9) Crankshaft timing pulley

• Block the crankshaft with a piece of hard wood.

N6A3342E

N6A3348E

4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE 6A1-85

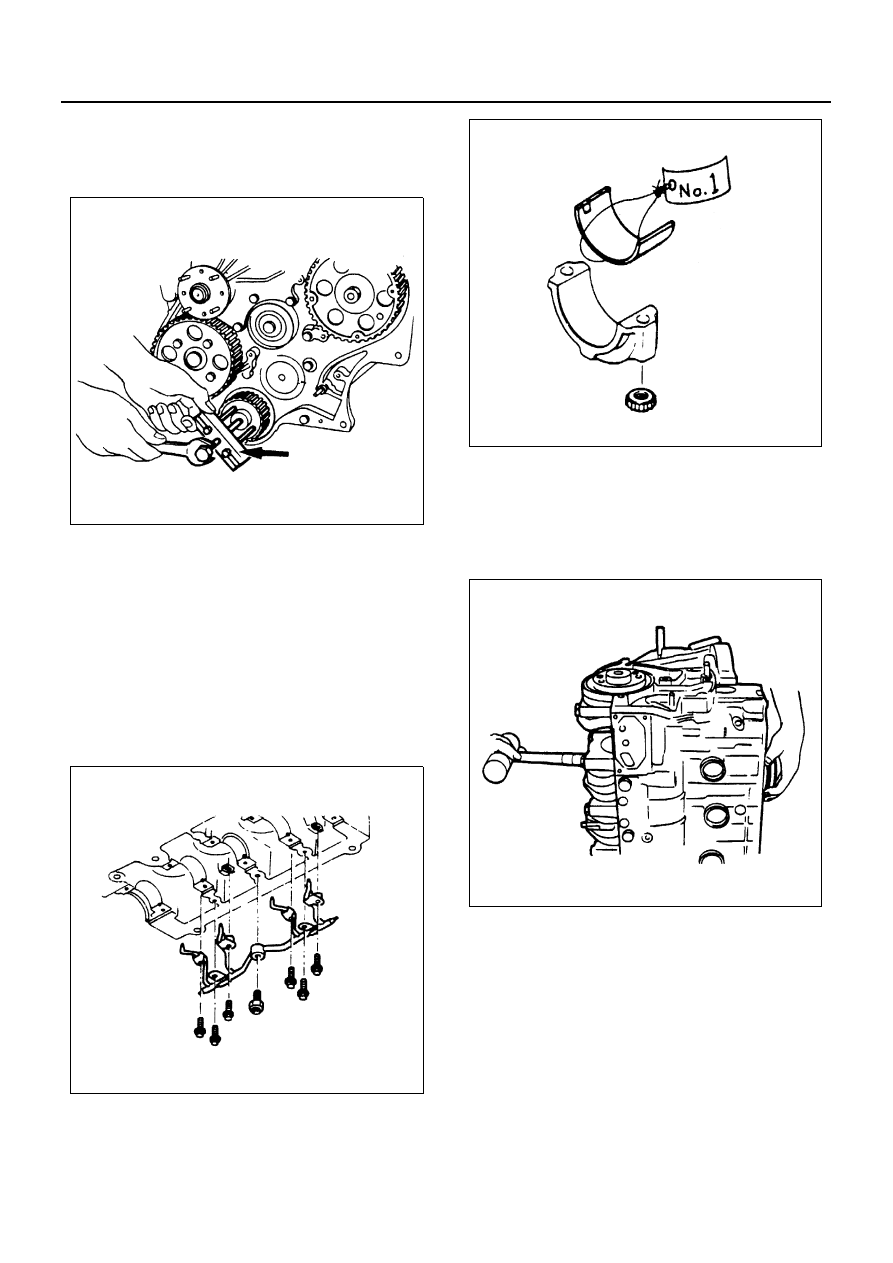

• Use the crankshaft timing pulley puller to re-

move the timing pulley.
Crankshaft Timing Pulley Puller: 5-8840-2035-
0

10) Injection pump timing pulley
11) Injection pump

Above works refer to “CYLINDER BLOCK AS-
SEMBLY” Section in this manual.

12) Camshaft timing pulley

6. Oil Pan Assembly
7. Oil Pump Assembly

Above works refer to “CAMSHAFT AND TAPPET”
Section in this manual.

8. Piston Cooling Oil Pipe

• Remove the oil pipe from cylinder block.

9. Piston and Connecting Rod Assembly

• If the connecting rod lower bearings are to be rein-

stalled, mark their fitting positions by tagging each
bearing with the cylinder number from which it was
removed.

• Remove carbon deposits from the upper portion of

the cylinder wall with a scraper before removing
the piston and connecting rod.
Move the piston to the top of the cylinder and tap it
with a hammer grip or similar object from the con-
necting rod lower side to drive it out.

• If the connecting rod upper bearings are to be rein-

stalled, mark their fitting positions by tagging each
bearing with the cylinder number from which it was
removed.

N6A3349E

N6A3191E

N6A3307E

N6A3351E

6A1-86 4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE

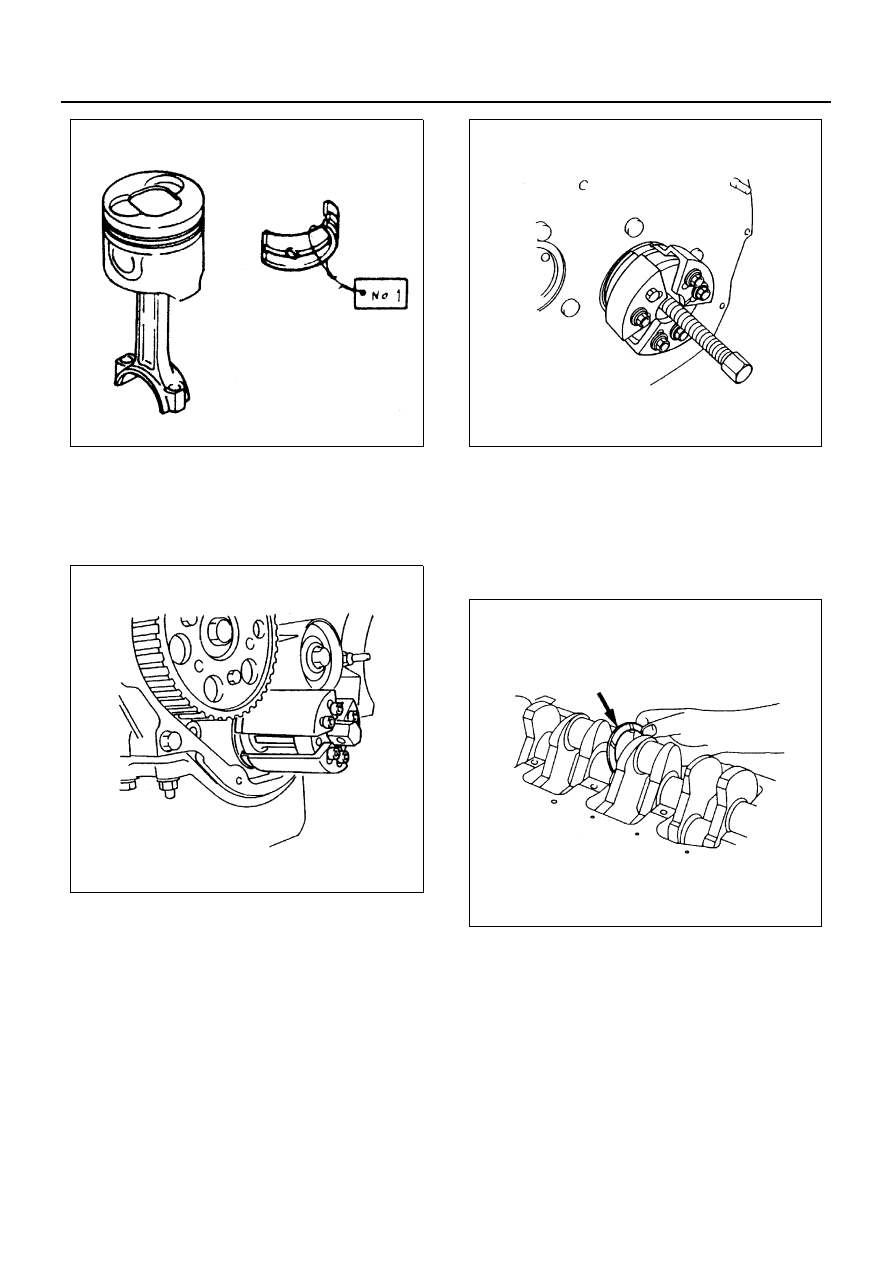

10. Front Oil Seal (Belt Drive Model)

• With the oil seal pushed in deep, install the special

tool as shown in the illustration to remove the oil
seal.
Front Oil Seal Remover: 5-8840-2362-0

11. Timing Gear Housing
12. Timing Pulley Housing
13. Water Pump Assembly
14. Flywheel and Cylinder Body Rear Plate

• Set the flywheel stopper.
• Loosen the flywheel fixing bolts then remove the

flywheel.

• Remove the cylinder block rear plate.

15. Rear Oil Seal (Gear and Belt Drive Model)

• With the oil seal pushed in deep, install the special

tool as shown in the illustration to remove the oil
seal.
Rear Oil Seal Remover: 5-8840-2360-0

Notice:
Take care not to damage sealing surface of front plate
and crankshaft when removing oil seal.

16. Crankshaft and Main Bearing

1) Remove the main bearing caps and thrust

washer.

2) Remover the crankshaft with care.
3) Remove the crankshaft upper bearing.

Installation

1. Crankshaft and Main Bearings

• The crankshaft upper bearings have an oil hole

and an oil groove. The lower bearings do not.

N6A3310E

N6A3128E

N6A3129E

N6A3141E

4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE 6A1-87

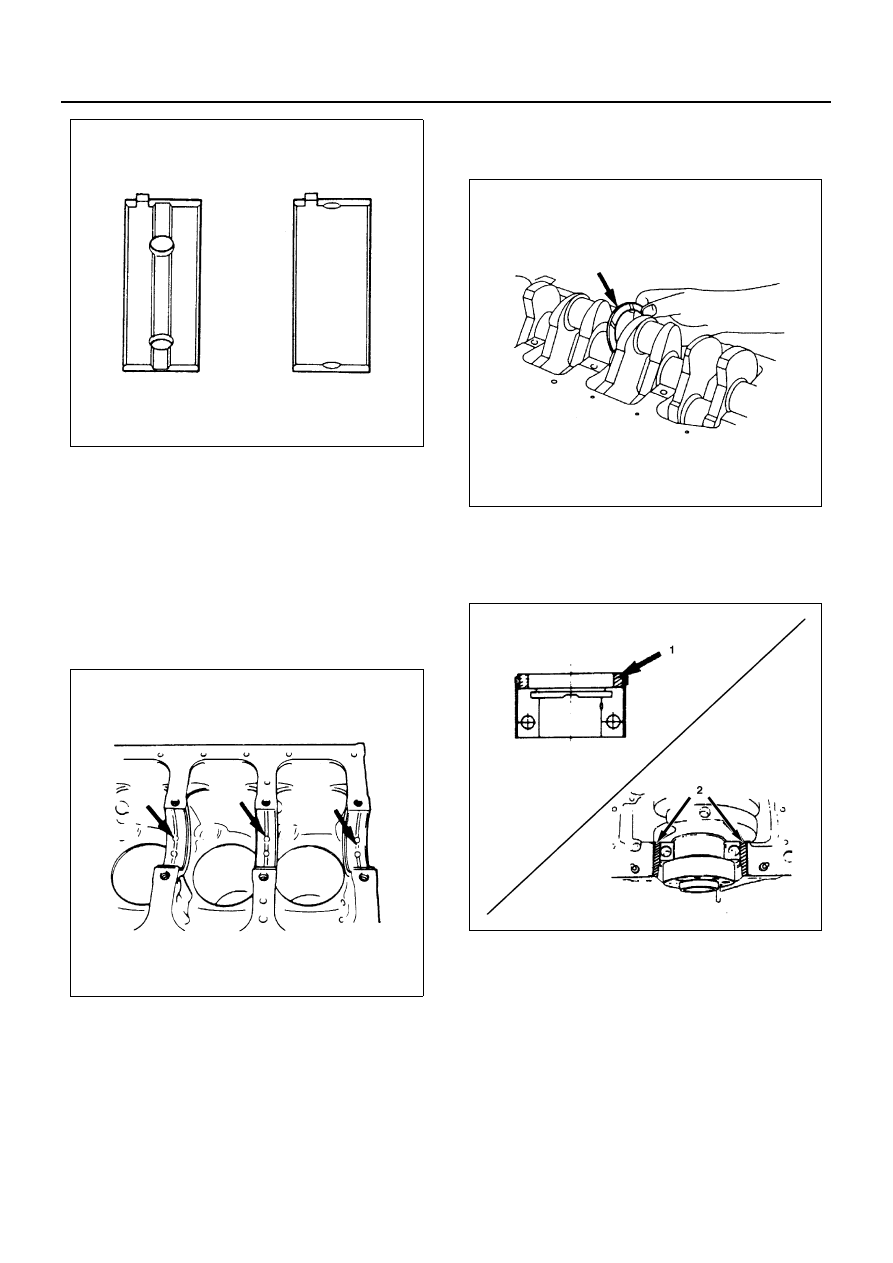

• Install main bearings in the cylinder body and main

bearing cap respectively.

• Apply new engine oil to upper and lower main bear-

ings.

• Make sure that main bearing are in correct posi-

tion.

• Carefully wipe any foreign material from the upper

bearing.

• Install the main bearings to the cylinder body and

the main bearing caps.

Notice:
Do not apply engine oil to the bearing back faces and
the cylinder body bearing fitting surfaces.

• Be sure that they are positioned correctly.
• Apply new engine oil to the upper and lower main

bearing faces.

• Carefully mount the crankshaft.
• Apply engine oil to the thrust washer.

• Install thrust washer on No.3 journal.

Oil grooves in thrust washer must face the crank-
shaft.

• Apply the recommended liquid gasket or its equiv-

alent to the No.5 crankshaft bearing cap cylinder
body fitting surfaces at points and shown in the il-
lustration.

Notice:
Be sure that the bearing cap fitting surface is completely
free of oil before applying the liquid gasket.
Do not allow the liquid gasket to obstruct the cylinder
thread holes and bearings.

• Install the bearing caps with the bearing cap head

arrow mark facing the front of the engine.

• Apply engine oil to the front of the engine.
• Tighten the crankshaft bearing cap bolts to the

specified torque a little at a time in the sequence
shown in the illustration.

N6A3140E

N6A3139E

N6A3141E

N6A3142E
