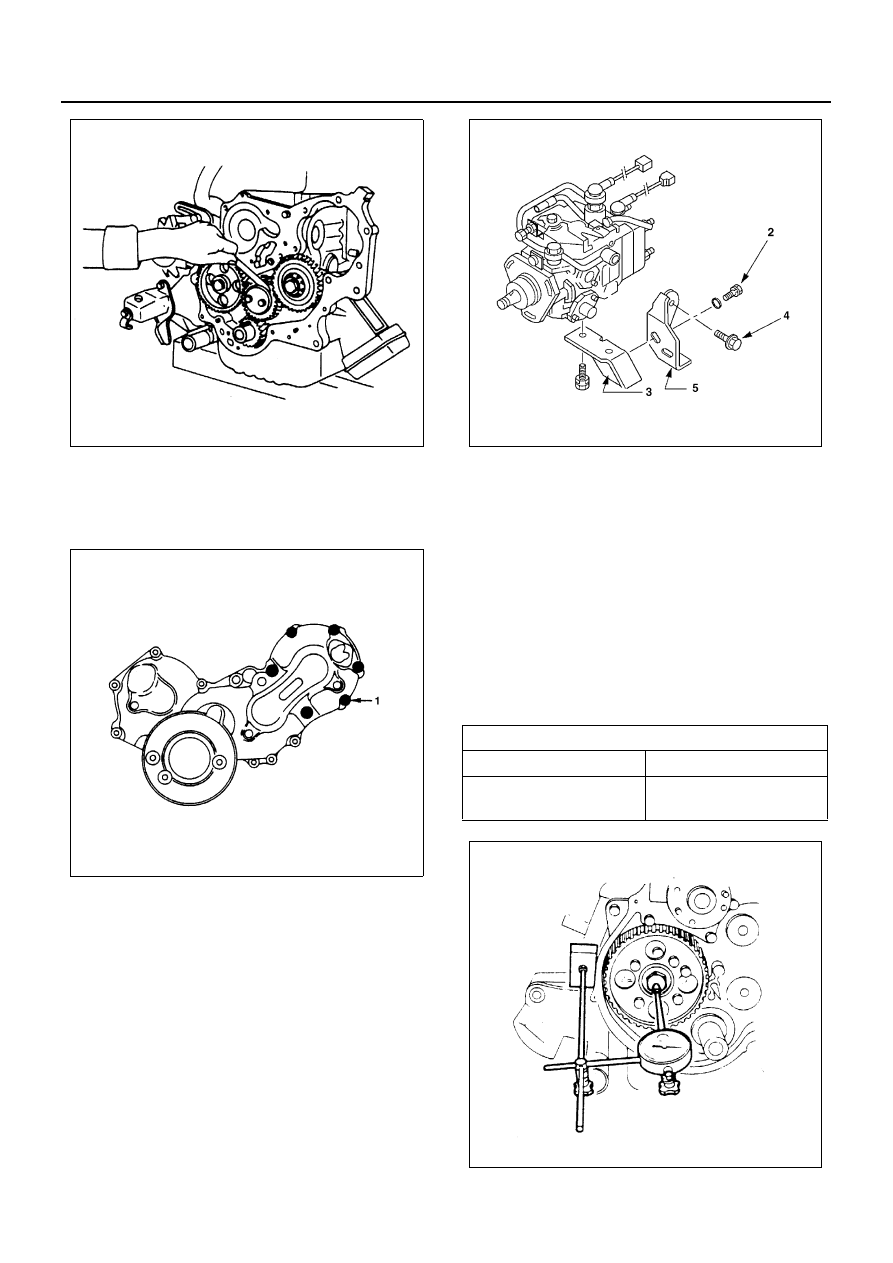

6A1-24 4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE

13. Idle Gear
14. Injection Pump

1) Remove the six injection pump bracket bolts (1)

from the timing gear case.

2) Remove the injection pump rear bracket bolts

(2) from the injection pump bracket (3).

3) Remove the injection pump rear bracket bolts

(4) and the bracket (5) from the cylinder body.

4) Pull the injection pump along with the injection

pump timing gear free toward the rear of the en-
gine.

Notice:
Plug the injection pump delivery holder ports with the
shipping caps (or the equivalent) to prevent the entry of
foreign material.

15. Camshaft Timing Gear

1) Use a dial indicator to measure the camshaft

end play. This must be done before removing
the camshaft gear.
If the camshaft end play exceeds the specified
limit, the thrust plate must be replaced.

N6A3258E

N6A3259E

Camshaft End Play

mm (in)

Standard

Limit

0.050 — 0.114 (0.002 —

0.0044)

0.2 (0.008)

N6A3260E

N6A3095E

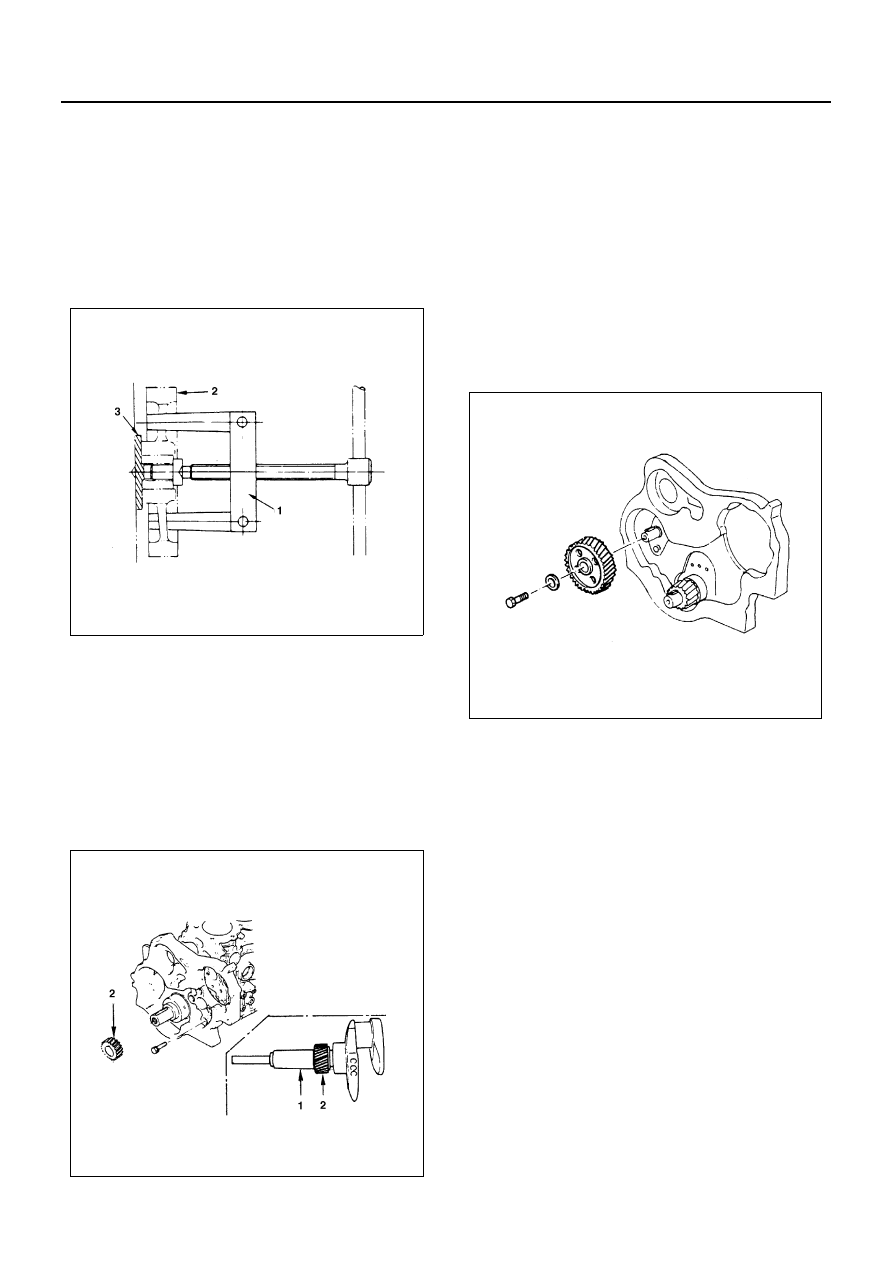

4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE 6A1-25

2) Remove the camshaft timing gear bolt from the

camshaft.

Notice:
Hold the camshaft stationary to prevent the camshaft
from turning.

3) Use the universal puller (1) to pull out the cam-

shaft timing gear (2).
Universal Puller: 5-8521-0002-0

4) Remove the thrust plate (3).

16. Crankshaft Gear

Installation

1. Crankshaft Gear

1) Install the crankshaft gear.
2) Use the crankshaft gear installer (1) to install

the crankshaft gear (2).
The crankshaft gear timing mark (“X — X”) or (“

⋅

—

⋅”) must be facing outward.

Crankshaft Gear Installer: 9-8522-0020-0

2. Camshaft Timing Gear

1) Install the thrust plate to the cylinder body.
2) Tighten the thrust plate bolts to the specified

torque.

Tighten:

• 18  N

⋅m (1.8 kg⋅m / 13 lb⋅ft)

3) Install the camshaft timing gear to the cam-

shaft.
The timing gear mark (“Y — Y”) or (“

⋅⋅ — ⋅⋅”)

must be facing outward.

4) Tighten the timing gear to the specified torque.

Tighten:

• 64  N

⋅m (6.5 kg⋅m / 47 lb⋅ft)

3. Injection Pump

1) Install the O-ring (1) to the injection pump

flange (2).

2) Install the injection pump to the timing gear

case.
Align the idler gear “B” (3) “V — V” or “: — :”
mark with the injection pump timing gear (4) “V”
or “:” mark.

N6A3093E

N6A3160E

N6A3111E

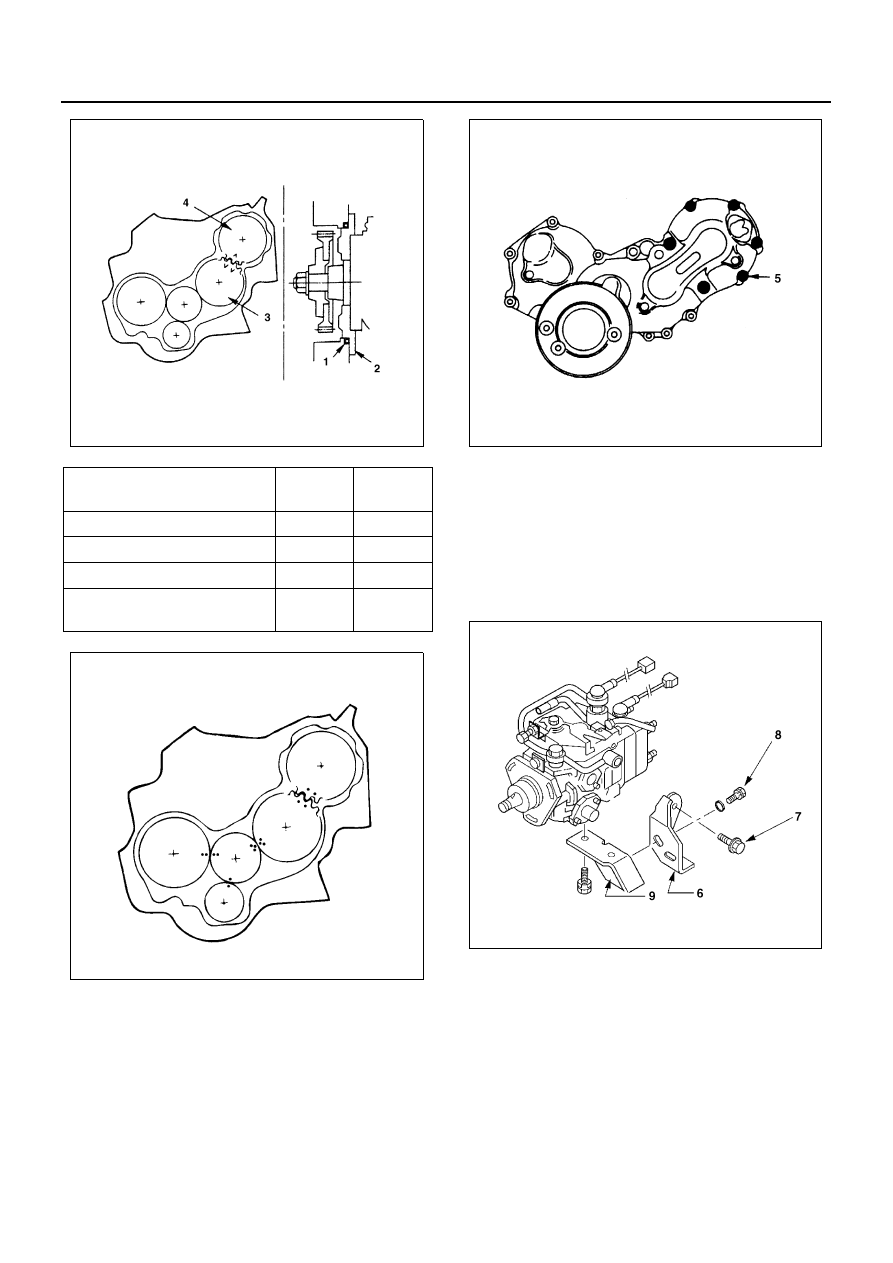

6A1-26 4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE

3) Temporarily tighten the six injection pump bolts

(5).
The injection pump bolts will be finally tight-
ened after the injection pump rear bracket
bolts.

4) Install the injection pump rear bracket (6) and

the rear bracket bolts (7) to the cylinder body.

5) Install the rear bracket bolts (8) to the injection

pump bracket (9).
Do not tighten the bolts.
The rear bracket bolts (7) and (8) will be finally
tightened to the specified torque after tighten
the injection pump nuts.

6) Tighten the injection pump nuts to the specified

torque.

Tighten:

• 19  N

⋅m (1.9 kg⋅m / 14 lb⋅ft)

7) Tighten the injection pump bracket bolts to the

specified torque.

Tighten:

• 19  N

⋅m (1.9 kg⋅m / 14 lb⋅ft)

Gear

4JB1-TC,

4JG2

4JH1TC

Crank gear — Idle gear “A”

X — X

⋅ — ⋅

Idle gear “A” — Cam gear

Y — Y

⋅⋅ — ⋅⋅

Idle gear “A” — Idle gear “B”

Z — Z

:

⋅ — ⋅:

Idle gear “B” — Injection
pump

V — V

: — :

N6A3164E

N6A3165E

N6A3166E

N6A3167E

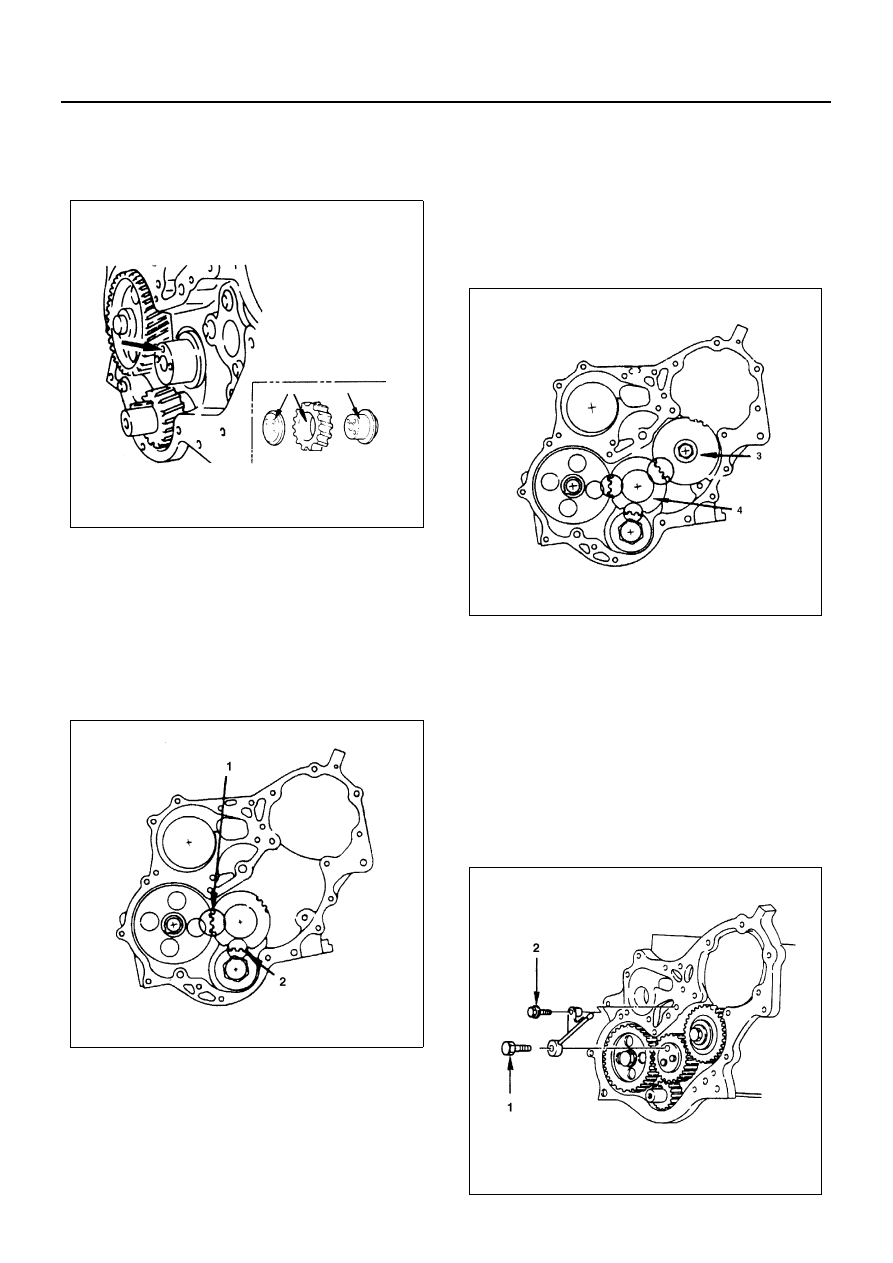

4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE 6A1-27

4. Idler Gear

1) Apply engine oil to the idler gear and the idler

gear shaft.
The idler gear shaft oil hole must be facing up.

2) Position the idler gear setting marks “X” or “

⋅”

and “Y” or “

⋅⋅” so that they are facing the front of

the engine.

3) Align the idler gear “X” or “

⋅” setting mark with

the crankshaft timing gear (1) “X — X” or “

⋅ — ⋅”

setting mark.

4) Align the idler gear “Y” or “

⋅⋅” setting mark with

the camshaft timing gear (2) “Y — Y” or “

⋅⋅ — ⋅⋅”

setting mark.

5) Install the thrust collar and bolts to the cylinder

body through the shaft.
The thrust collar oil hole must be facing up, and
the thrust collar chamfered must be outward.

6) Tighten the idler gear bolt to the specified

torque.

Tighten:

• 19  N

⋅m (1.9 kg⋅m / 14 lb⋅ft)

5. Idler Gear

1) Apply engine oil to the idler gear and the idler

gear shaft.

2) Align the idler gear “B” (3) “Z” or “

∴” setting

mark with the idler gear “A” (4) “Z — Z” or “:

⋅ —

⋅:” setting mark.

3) Tighten the idler gear bolt to the specified

torque.

Tighten:

• 76  N

⋅m (7.7 kg⋅m / 56 lb⋅ft)

6. Oil Pipe

1) Install the oil pipe to the timing gear case and

idler gear “A”.

2) Tighten the oil pipe eye bolt (1) and bolt (2) to

the specified torque.

Tighten:

• Oil pipe eye bolt to 13 N

⋅m (1.3 kg⋅m / 9 lb⋅ft)

N6A3161E

N6A3270E

N6A3163E

N6A3168E
