GENERAL ENGINE MECHANICAL 6A-45

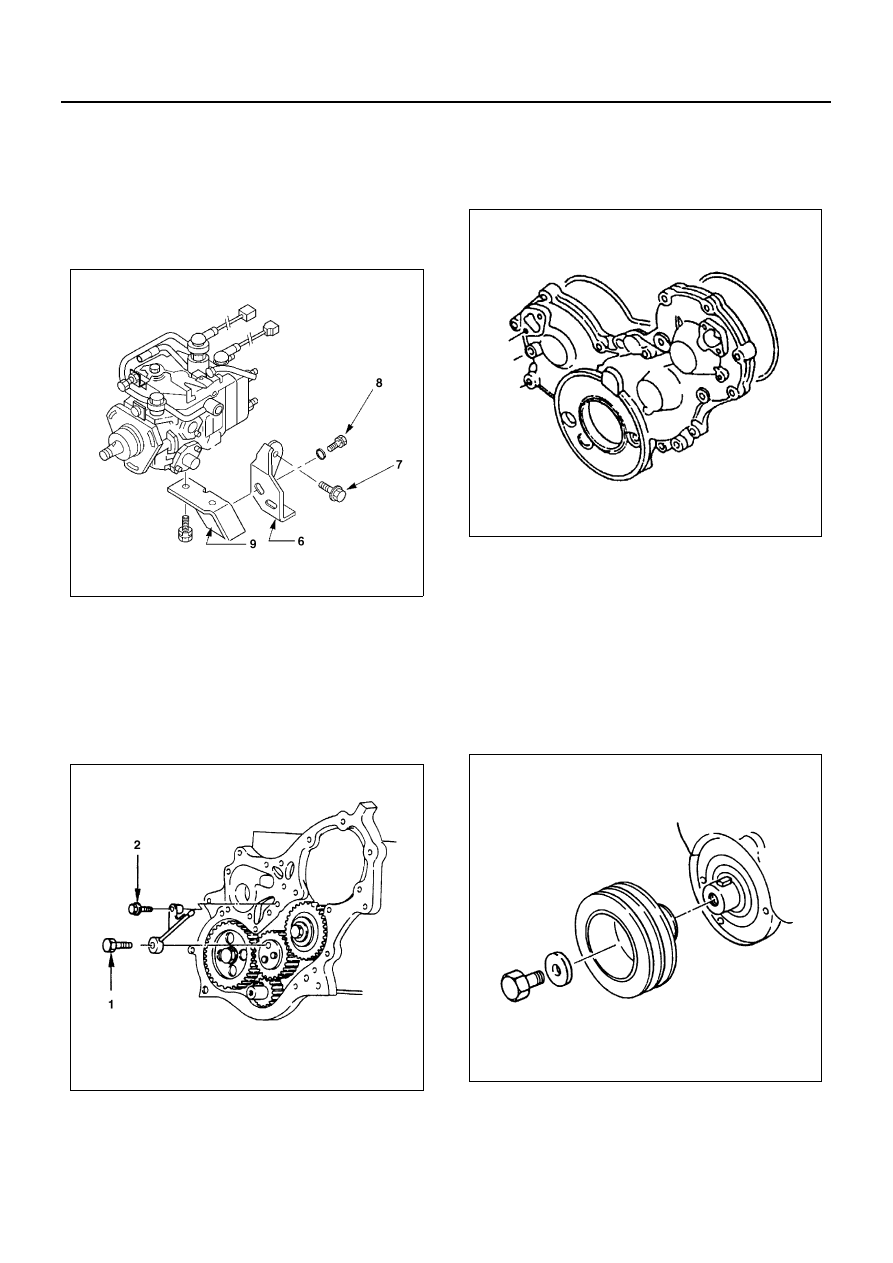

5) Install the rear bracket bolts (8) to the injection

pump bracket (9).
Do not tighten the bolts.
The rear bracket bolts (7) and (8) will be finally
tightened to the specified torque.

Tighten:
19 N

⋅m (1.9 kg⋅m/14 lb⋅ft)

25. Timing Gear Oil Pipe (Gear Drive model)

1) Install the oil pipe to the timing gear case and

idler gear “A”.

2) Tighten the oil pipe eye bolt (1) and bolt (2) to

the specified torque.

Tighten:
13 N

⋅m (1.3 kg⋅m/9 lb⋅ft)

26. Timing Gear Case Cover (Gear Drive model)

1) Align the gear case with the timing gear case

knock pin and then install the timing gear case
cover.

2) Tighten the gear case cover bolts to the speci-

fied torque.

Tighten:
8 N

⋅m (0.8 kg⋅m/69 lb⋅in)

27. Crankshaft Damper Pulley (Gear Drive model)

Tighten the crankshaft damper pulley bolt to the
specified torque.

Notice:
Hold the flywheel ring gear stationary to prevent the
crankshaft from turning when tightening the damper pul-
ley.

Tighten:
206 N

⋅m (21 kg⋅m/152 lb⋅ft)

28. Cooling Fan Assembly (Gear Drive model)

1) Mount fan pulley, distance piece, and cooling

fan asm (in this order) on the water pump, and
tighten to the specified torque.

N6A3167E

N6A3168E

N6A3169E

N6A3170E

6A-46 GENERAL ENGINE MECHANICAL

Tighten:
8 N

⋅m (0.8 kg⋅m/69 lb⋅in)

29. AC Generator, Power Steering Pump Drive Belt

(Gear Drive model)
1) Install AC Generator, Power Steering pump

drive belt and adjust belt tension.

2) Depress the drive belt mid-portion with a 98 N

(10 kg/22 lb) force.

3) Tighten the idler lock nut to the specified

torque.

Tighten:
27 N

⋅m (2.8 kg⋅m/20 lb⋅ft)

30. Fan Shroud (Gear Drive model)

1) Install the fan shroud and reservoir tank hose.
2) Pour coolant
3) Start the engine and check coolant leakage.

31. Oil Pan Assembly

Above works refer to “OIL PUMP” Section in this
manual.

32. Cylinder Head Assembly and Gasket

• Piston Head Projection Measurement Point
• Cylinder Head Assembly
• Push Rod
• Rocker Arm Shaft Assembly

Valve clearance adjustment.
Above works refer to “CYLINDER BLOCK” Section
in this manual.

Drive Belt Deflection

mm (in)

8 (0.31) — 12 (0.47)

GENERAL ENGINE MECHANICAL 6A-47

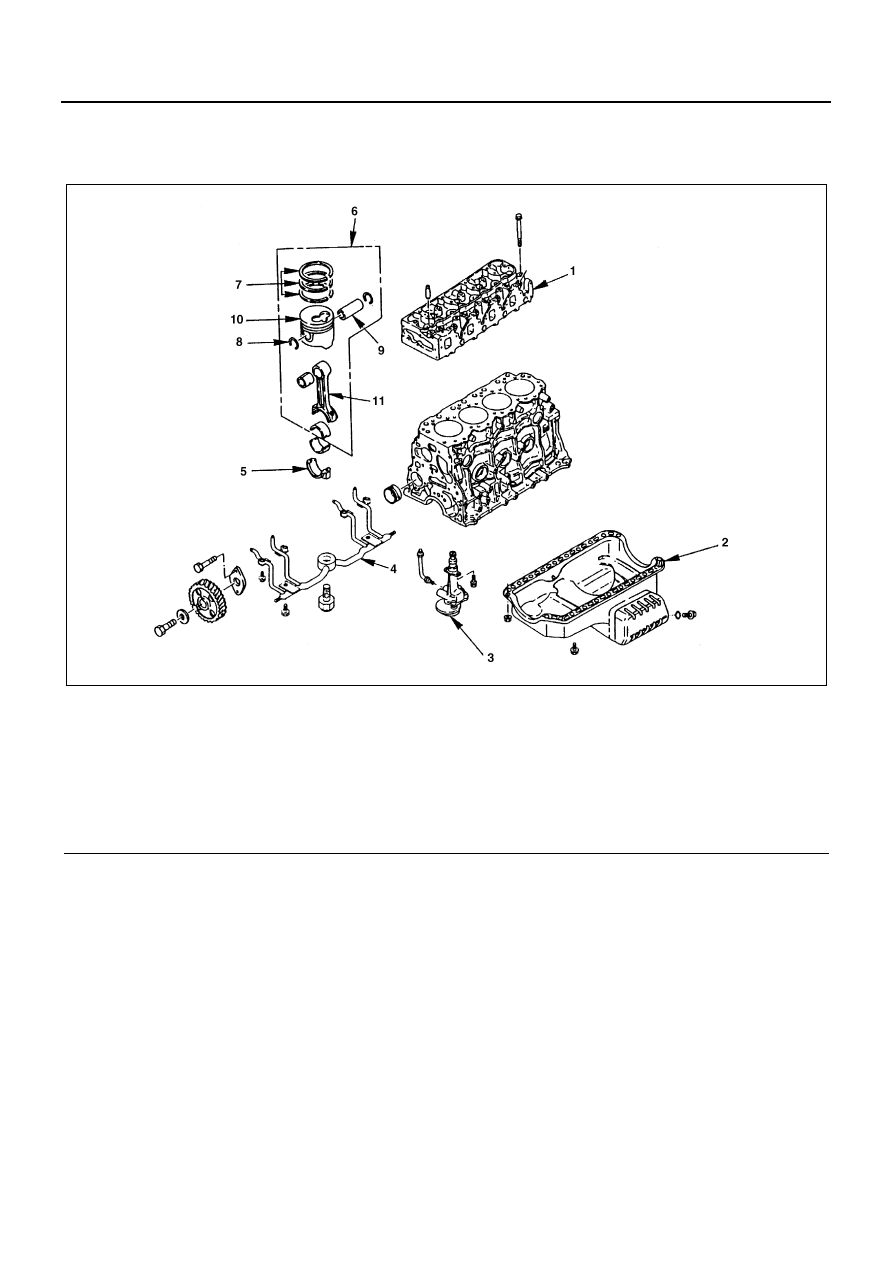

PISTON AND CONNECTING ROD

Component

Disassembly

1. Cylinder Head Assembly
2. Oil Pan Assembly
3. Oil Pump Assembly
4. Piston Cooling Oil Pipe
5. Connecting Rod Bearing Cap
6. Piston and Connecting Rod

• Remove carbon deposits from the upper por-

tion of the cylinder wall with a scraper before re-
moving the piston and connecting rod.

7. Piston Ring

Remove the piston rings with a piston ring expand-
er.
Arrange the removed piston rings in the cylinder
number order.

Legend

1. Cylinder head assembly

7. Piston ring

2. Oil pan assembly

8. Piston pin snap ring

3. Oil pump assembly

9. Piston pin

4. Piston cooling oil pipe

10. Piston

5. Connecting rod bearing cap

11. Connecting rod

6. Piston and connecting rod

N6A3171E

6A-48 GENERAL ENGINE MECHANICAL

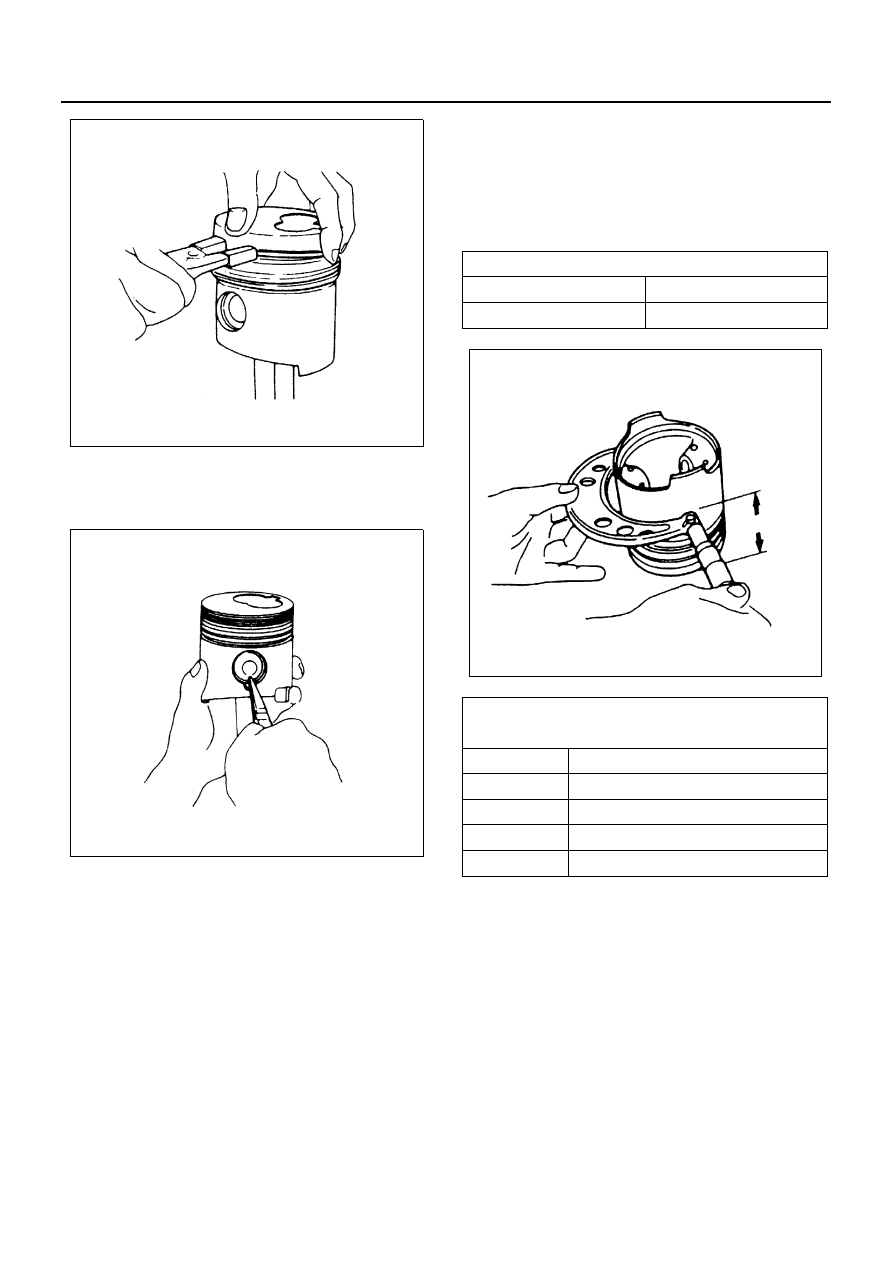

8. Piston Pin Snap Ring

• Use a pair of pliers to remove the piston pin

snap rings.

9. Piston Pin

Notice:
Keep the parts removed from each cylinder separate.
All parts must be reinstalled in their original positions.
10. Piston
11. Connecting Rod

Inspection and Repair

Piston and Piston Ring

Pistons
Carefully clean away all the carbon adhering to the pis-
ton head and the piston ring grooves.

Notice:
Never use a wire brush to clean the pistons. Damage
will result.

Visually check each piston for cracking, scoring, and
other signs of excessive wear.
If any of the above conditions are present, the piston
must be replaced.
Piston Diameter

1. Measure the piston outside diameter with mi-

crometer at the piston grading position.

N6A3172E

N6A3173E

Piston Grading Position

mm (in)

4JB1 / 4JB1-TC

74 (2.913)

4JG2, 4JH1-TC

71.00 (2.797)

4JB1 / 4JB1-TC

mm (in)

Size Mark

Outside Diameter

A

92.985 — 92.994 (3.6608 — 3.6612)

B

92.995 — 93.004 (3.6612 — 3.6616)

C

93.005 — 93.014 (3.6616 — 3.6620)

D

93.015 — 93.024 (3.6620 — 3.6624)

N6A3174E
