Engine Mechanical (4HK1-TC)   6A-161

9. Install the fuel supply pump.

• Refer to “Fuel Supply Pump” in Section 6C.

10. Install the fuel rail.

• Refer to “Fuel Rail” in Section 6C.

6A-162   Engine Mechanical (4HK1-TC)

Oil Pan

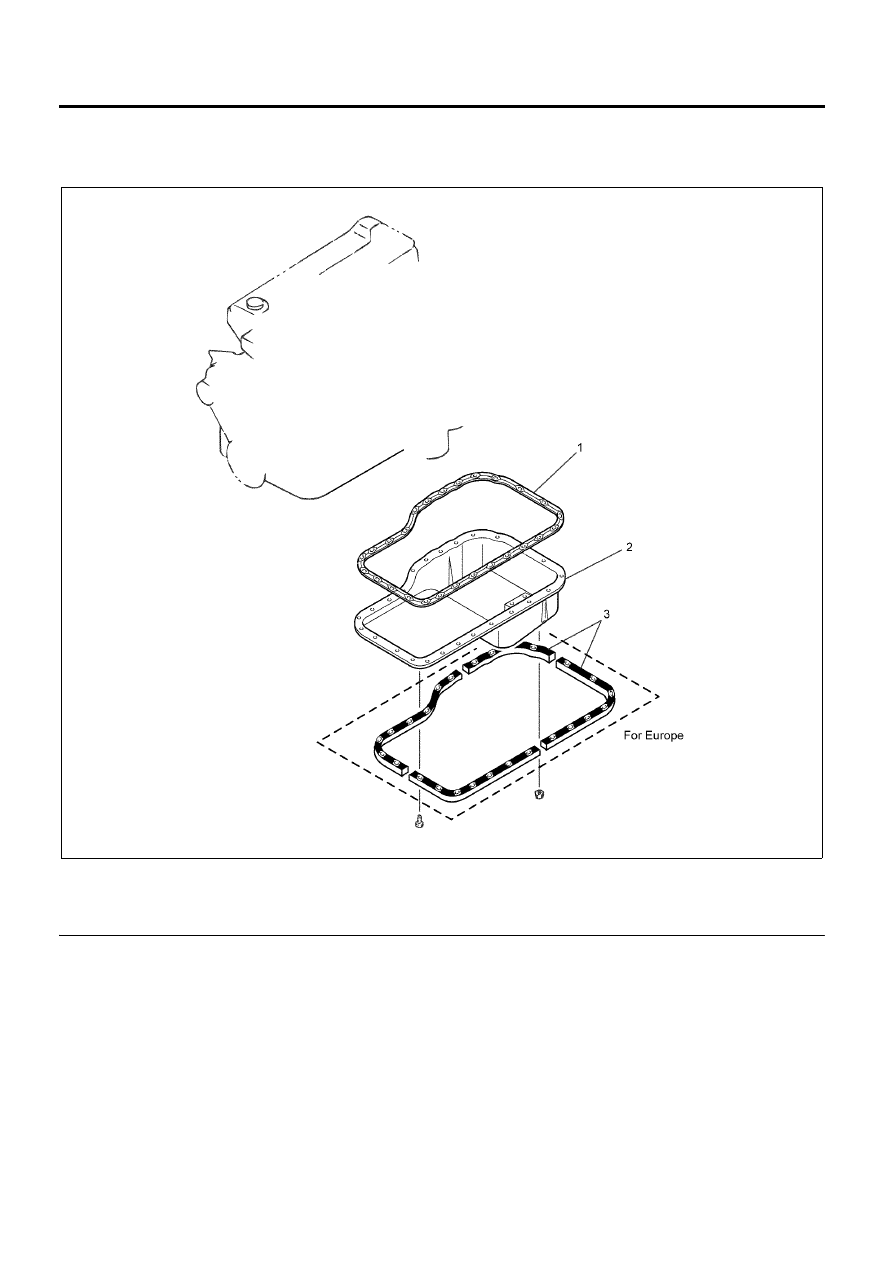

Components

Legend

1. Oil Pan Gasket
2. Oil Pan

3. Oil Pan Rubber (For Europe)



Removal

1. Drain out the engine oil.

• Install the drain plug.

Tighten:
Drain plug to 8.5 N

⋅m (0.9 kg⋅m/61 lb⋅ft)

2. Remove the oil pan.

Installation

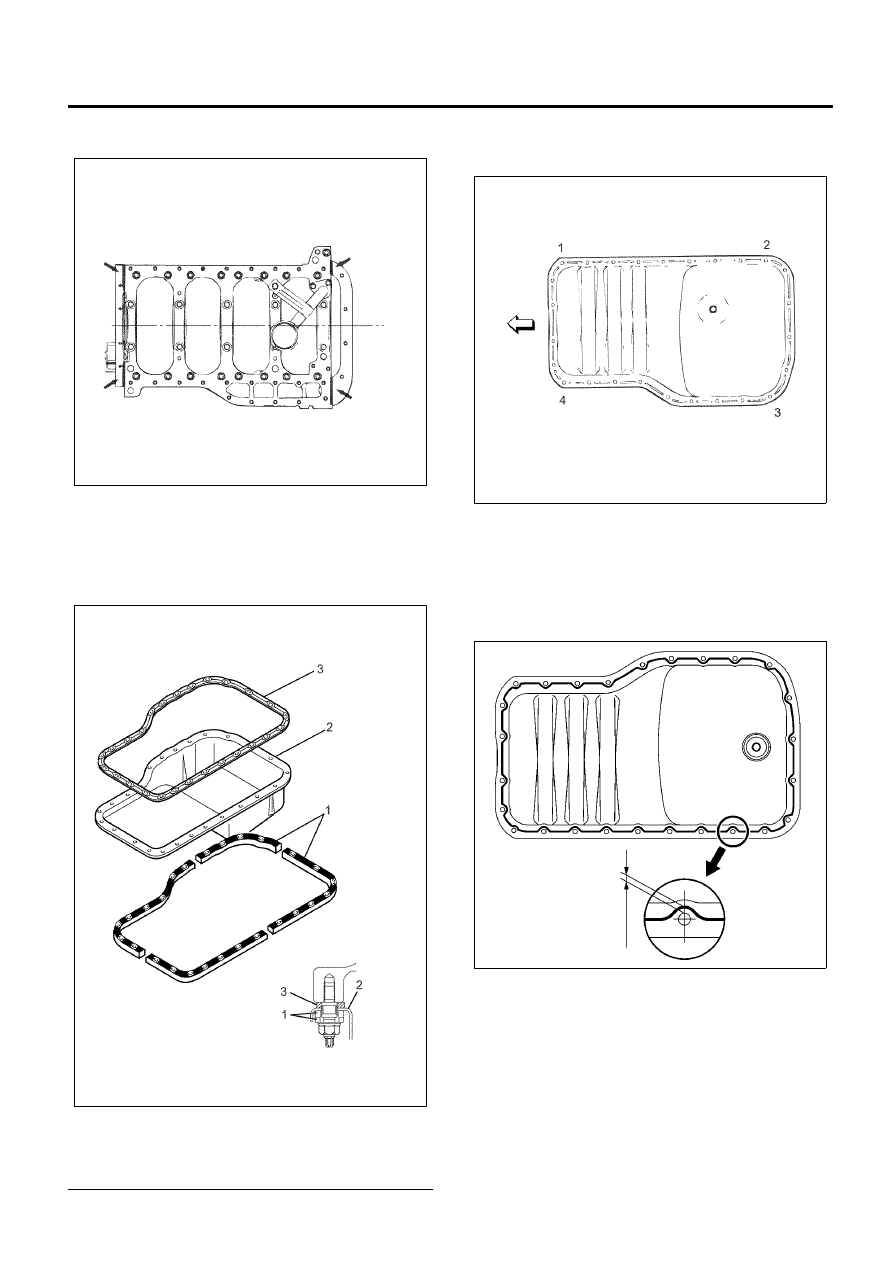

1. Install the oil pan.

• At the seam between the cylinder block and the

front cover with the flywheel housing, apply the
liquid gasket (ThreeBond 1207C or equivalent)
to a bead diameter of 3 mm (0.12 in).

N6A6311E

Engine Mechanical (4HK1-TC)   6A-163

• Apply the liquid gasket and install the oil pan

within 7 minutes.

For Europe

• Install the gasket using the studs of the

crankcase, flywheel housing, and front cover as
guide and mount the oil pan.
Install the rubber assembly on the oil pan and
secure it using nuts and bolts.

Legend

1. Rubber Assembly (For Europe)
2. Oil Pan
3. Gasket



• Tighten the locations (1), (2), (3), and (4) as

shown in the figure and then tighten others. (In
any sequence)

Tighten:
Nuts and bolts to 11 N

⋅m (1.1 kg⋅m/95 lb⋅in)

Except Europe

• As the figure shows, apply the liquid gasket

(Three bond 1207C or equivalent) inside a hole
of the bolt evenly.

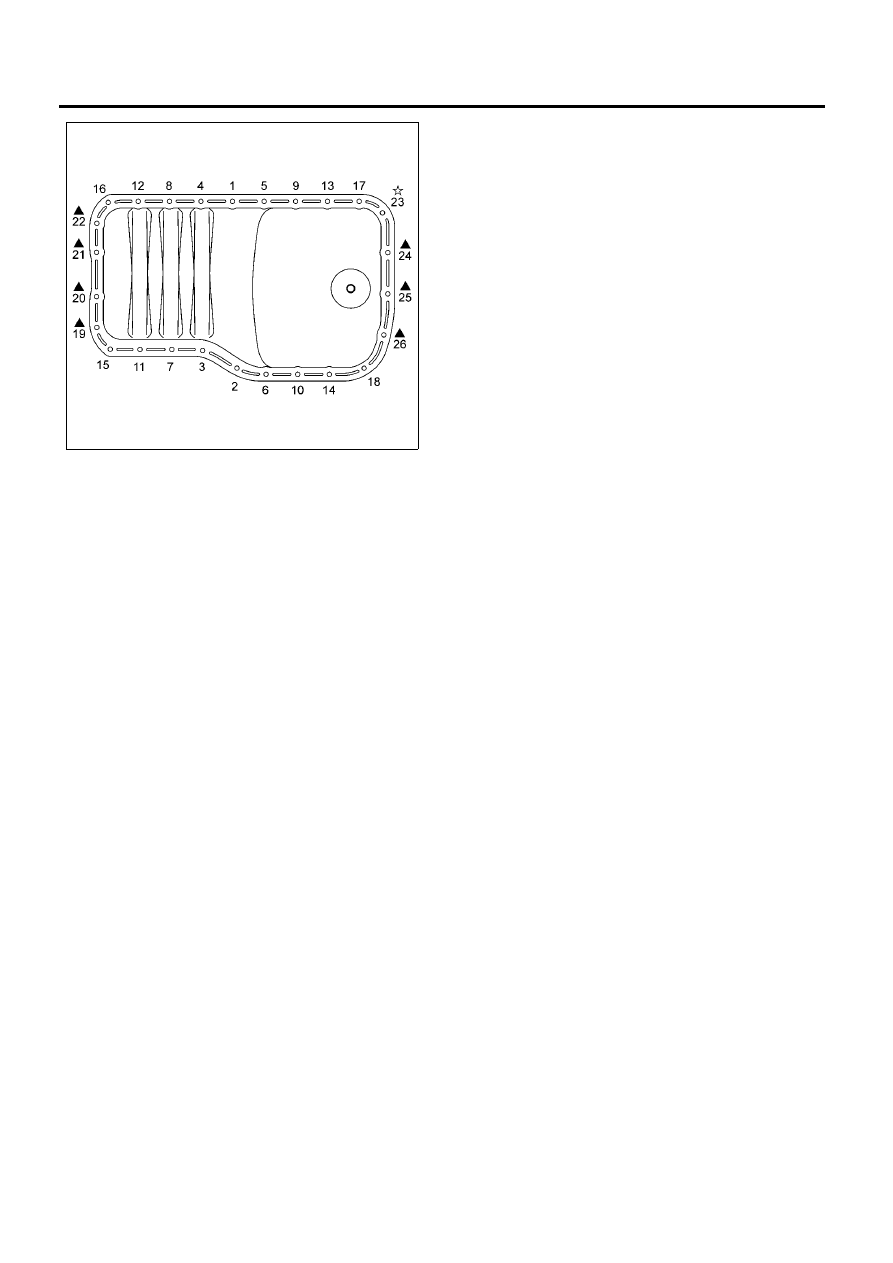

• Tighten the oil pan nut and bolts to the specified

torque in the numerical order as shown in the
figure.
▲ marks are located on nut positions.

Tighten:
Star mark bolt to 18 N

⋅m (1.8 kg⋅m/13 lb⋅ft)

Other bolts and nuts to 24N

⋅m (2.4 kg⋅m/17 lb⋅ft)

N6A6075E

N6A6076E

N6A6077E

1 - 3 (0.04 - 0.12)

mm (in)

N6A6518E
