6E-52 EMISSION AND ELECTRICAL DIAGNOSIS

Resistance value

Notice:
Resistance value is difference according to the temperature of temperature sensor.

Inspection Point

Resistance

Value

Temperature

on sensor

Reference

Connector

Pin No.

3 pin Black

1

←→ 3

∞

—

Thermistor for ENGINE

←→ Thermistor for meter

1

←→ 2

2.5 (k

Ω)

20

°C (68°F)

Thermistor for ENGINE

247 (

Ω)

90

°C (194°F)

1

←→ Body

∞

—

Thermistor for ENGINE

←→ Body

2

←→ 3

∞

—

Thermistor for ENGINE

←→ Thermistor for meter

3

←→ Body

146.6 (

Ω)

60

°C (140°F) Thermistor for meter ENGINE

2

←→ Body

∞

—

Thermistor for ECM

←→ Body

Step

Action

Value

YES

NO

1

Was the “on-board diagnostic (OBD) system
check” performed?

—

Go to Step 2

Go to self diag

system check

2

1. Ignition “OFF”
2. Disconnect the ECT sensor.
3. Ignition “ON”, Engine “OFF”
4. See scan Tool Display and Ignore trouble

code 13.

Does code 14 still remain faulty?

—

Go to Step 3

Go to Step 6

3

1. Ignition “OFF”
2. Check Connector ECT Sensor Harness

for interterminal short.

3. Repair if necessary.

Was ECT Sensor connector shorted?

—

Go to Step 4

Go to Step 8

4

1. Ignition “OFF”
2. Check the ECM connector terminal short.
3. Repair if necessary.

Was ECM terminal shorted?

—

Go to Step 5

Go to Step 8

5

1. Disconnect the ECM.
2. Check if ECT sensor signal circuit for a

short to ground or a short to ground cir-
cuit.

3. Repair if necessary.

Is ECT sensor signal circuit shorted to
ground?

—

Go to Step 7

Go to Step 8

6

1. Ignition “OFF”
2. Replace the ECT Sensor.

Is the action complete?

—

Go to Step 8

—

7

1. Replace the ECM.

Is the action complete?

—

Go to Step 8

—

EMISSION AND ELECTRICAL DIAGNOSIS 6E-53

8

1. Reconnect all the connectors removed.
2. Ignition “ON”, Engine “OFF”

Is DTC 14 all right under Scan Tool Check?

—

Go to Step 9

Go to Step 2

9

Is any current trouble other than DTC 14 dis-
played by scan tool?

—

Go to trouble code

section

Trouble code clear

Step

Action

Value

YES

NO

6E-54 EMISSION AND ELECTRICAL DIAGNOSIS

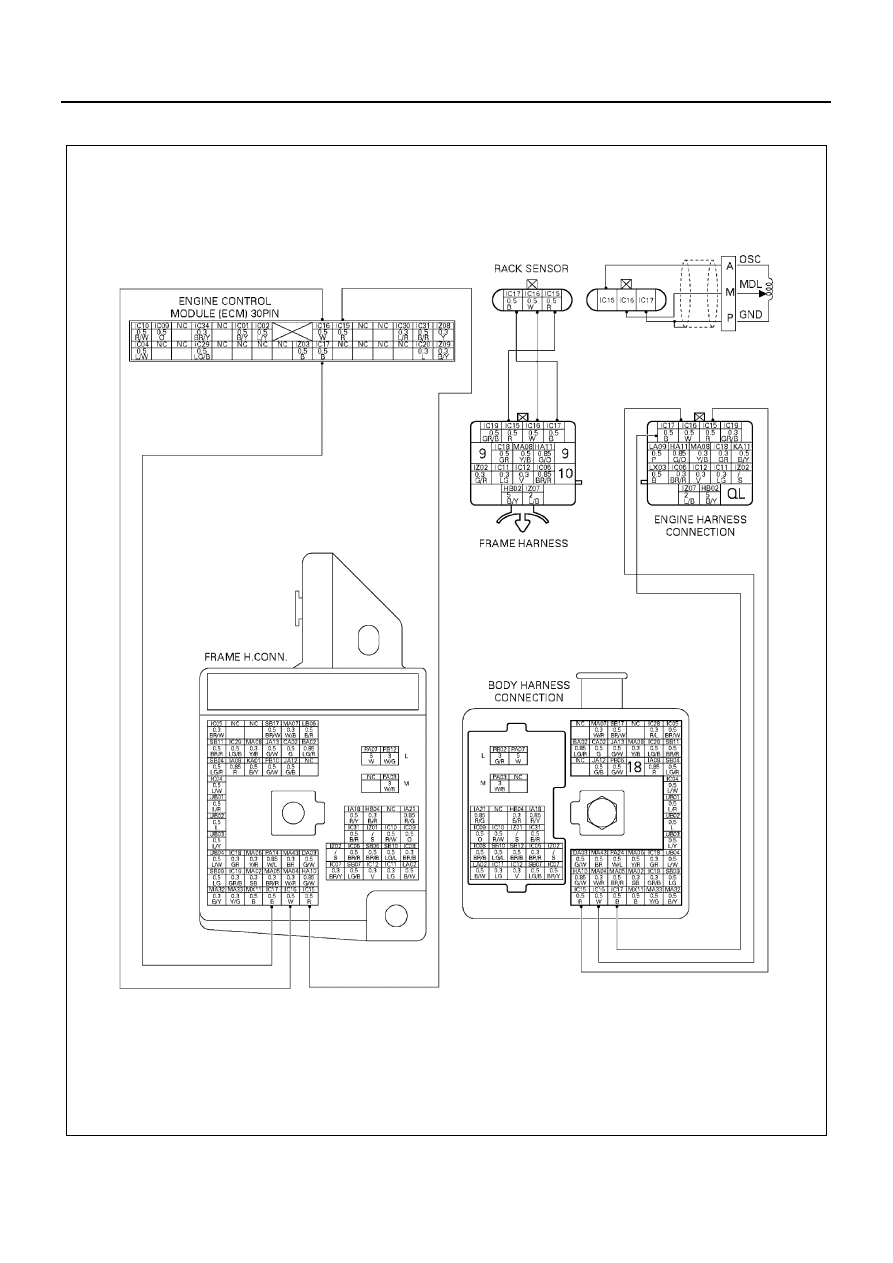

DTC-P21 Rack Sensor Circuit Low Voltage

N6A1167E

EMISSION AND ELECTRICAL DIAGNOSIS 6E-55

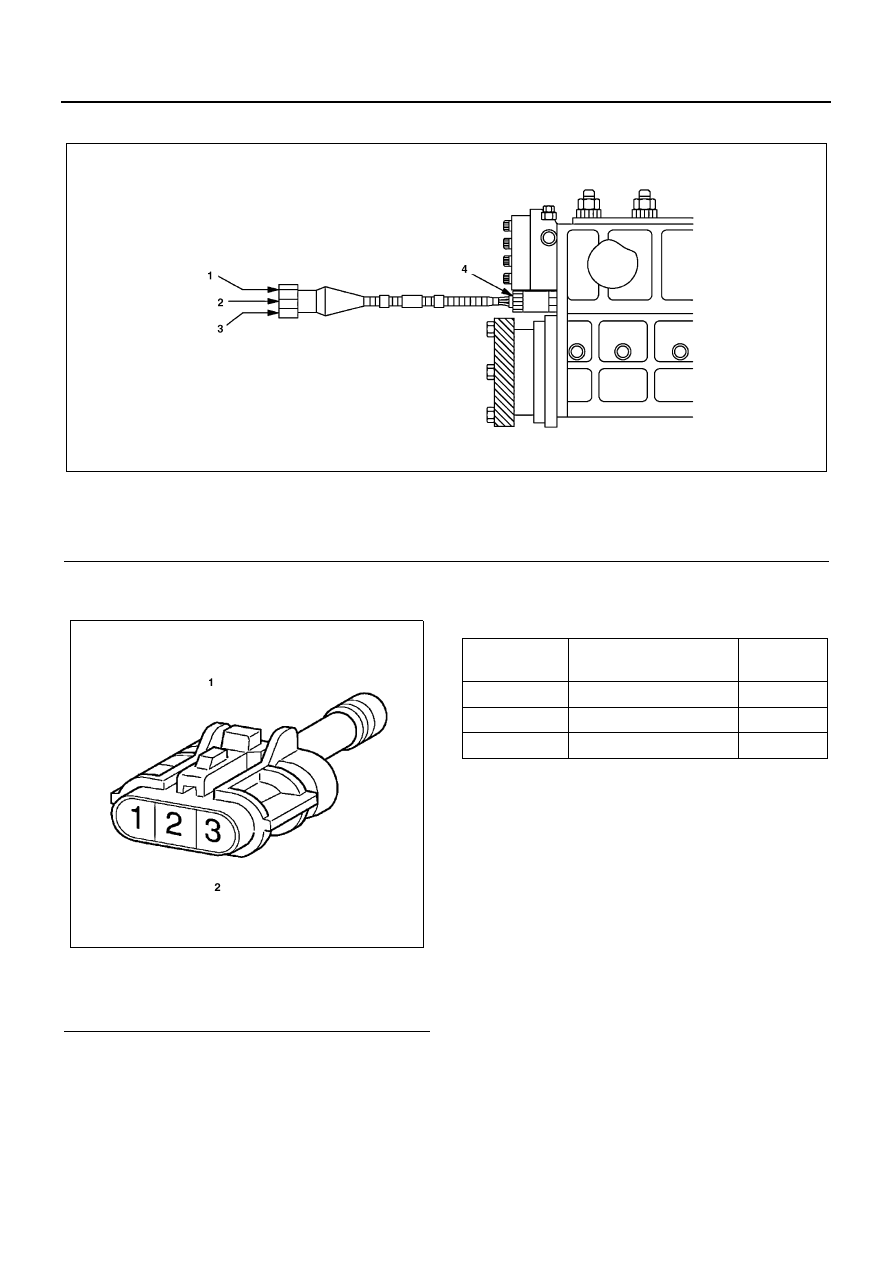

Location of Rack Sensor Connector

Connector Name of Rack Sensor

Notice:
Mark “___” on connector which is plugged, therefore,
should be confirmed to be played.

Relation Between Connector Number and Signal
Name

Legend

1. OSC (red)

3. GND (black)

2. MDL (white)

4. Rack sensor

N6A1168E

Legend

1. Rack sensor connector
2. Natural 3 pin

N6A1169E

Connector

No

Signal

Wire color

1

Rack sensor (OSC)

R

2

Rack sensor (MDL)

W

3

Rack sensor (GND)

B
