6E-44 EMISSION AND ELECTRICAL DIAGNOSIS

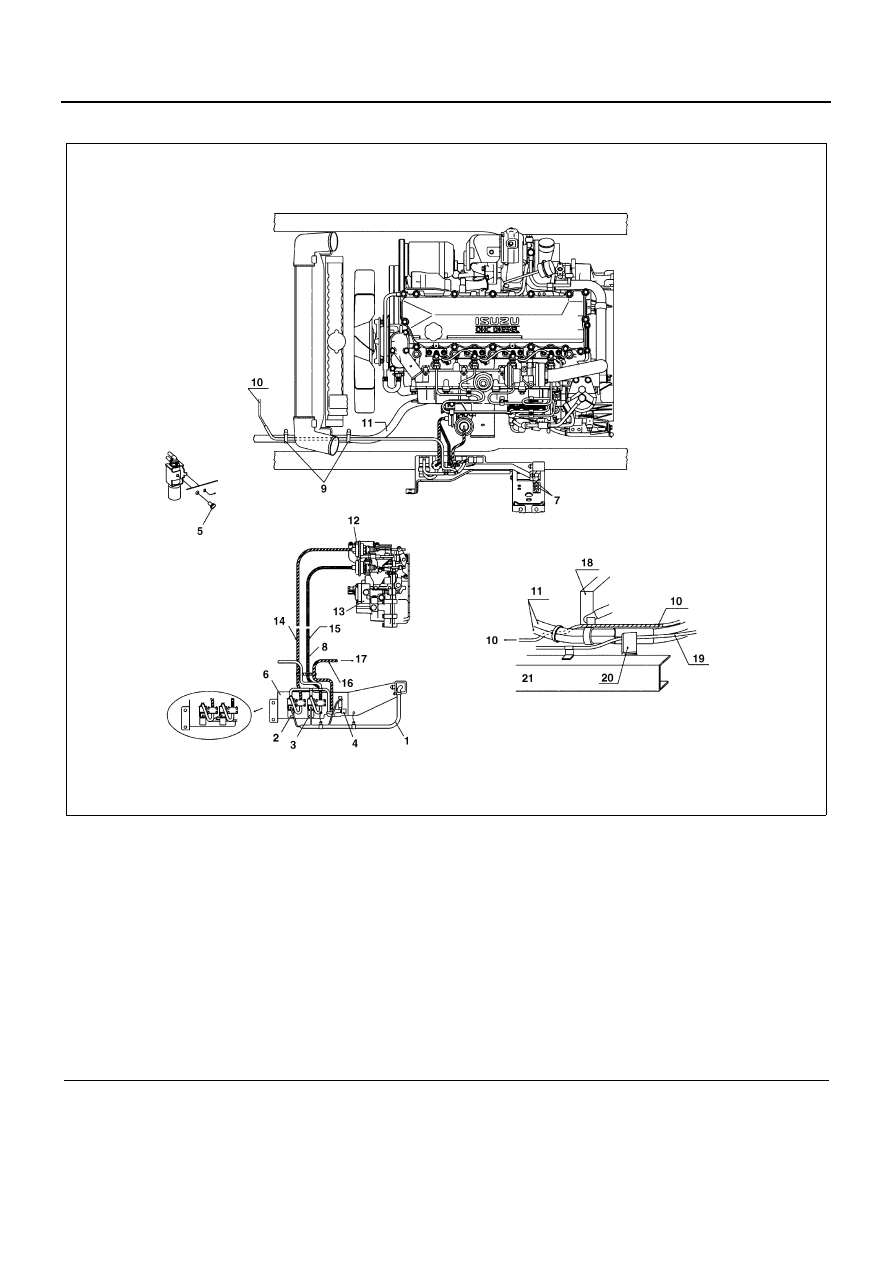

Equipped Without Exhaust Gas Recirculation and Variable Swirl System

Legend

1. Extension harness

12. FICD diaphragm

2. FICD vacuum S/W valve

13. Injection pump

3. ANECOM vacuum S/W valve

14. White stripe

4. I/T throttle vacuum S/W valve

15. Yellow stripe

5. VSV fix bolt

16. Green stripe

6. VSV bracket

17. Intake throttle diaphragm

7. Case fix bolt

18. Inter cooler

8. Vacuum hose assembly

19. Accelerator cable

9. Vacuum hose clip

20. Guide plate

10. Vacuum pipe

21. Frame

11. Heater hose

N6A1157E

EMISSION AND ELECTRICAL DIAGNOSIS 6E-45

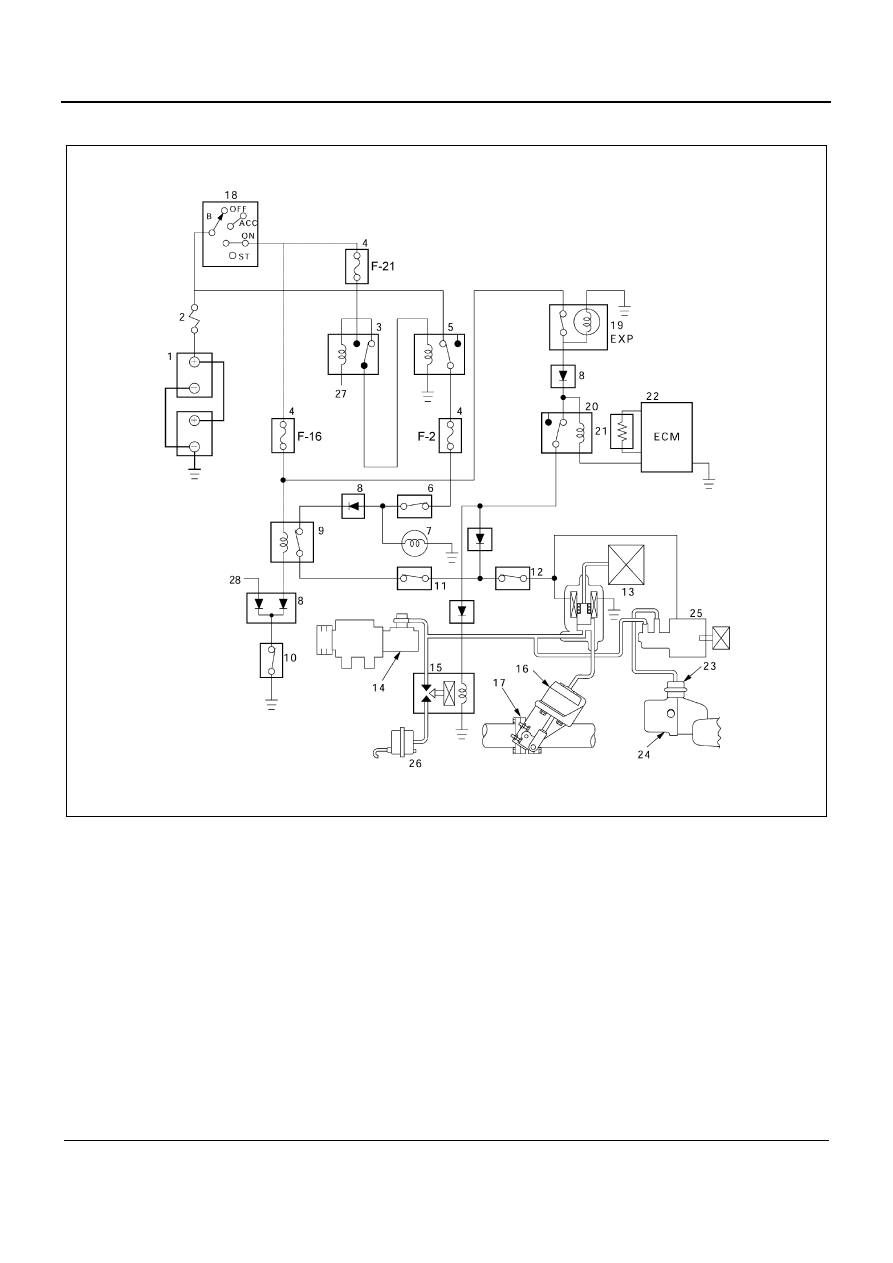

Exhaust Brake and Engine Warm-up Control

Legend

1. Batteries

15. Vacuum switch valve

2. Fusible link wire

16. Vacuum chamber: Exhaust brake

3. Charge relay

17. Exhaust brake valve

4. Fuse

18. Key switch

5. Exhaust brake relay

19. Engine warming-up switch

6. Exhaust brake switch

20. Engine warming cut relay

7. Indicator light

21. Engine coolant temperature sensor

8. Diode

22. ECM

9. Exhaust brake control relay

23. Vacuum chamber: Intake throttle

10. Neutral switch

24. Intake throttle

11. Clutch switch

25. Magnetic valve intake throttle

12. Accelerator switch

26. Actuator FICD

13. Magnetic valve: Exhaust brake

27. Generator (L)

14. Vacuum pump

28. Starter relay coil

N6A1158E

6E-46 EMISSION AND ELECTRICAL DIAGNOSIS

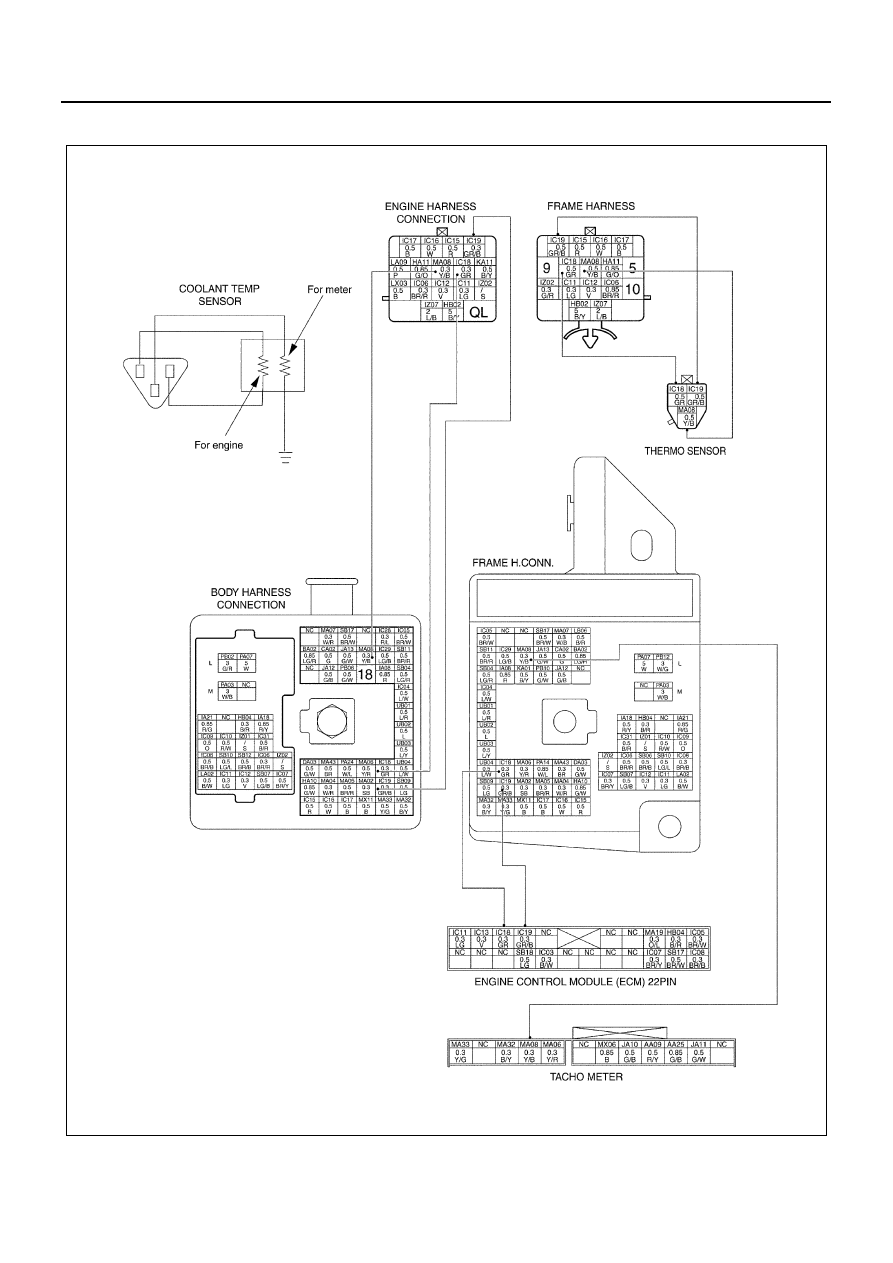

DTC-P13 Engine Coolant Temperature (ECT) Sensor Circuit High Voltage

N6A1159E

EMISSION AND ELECTRICAL DIAGNOSIS 6E-47

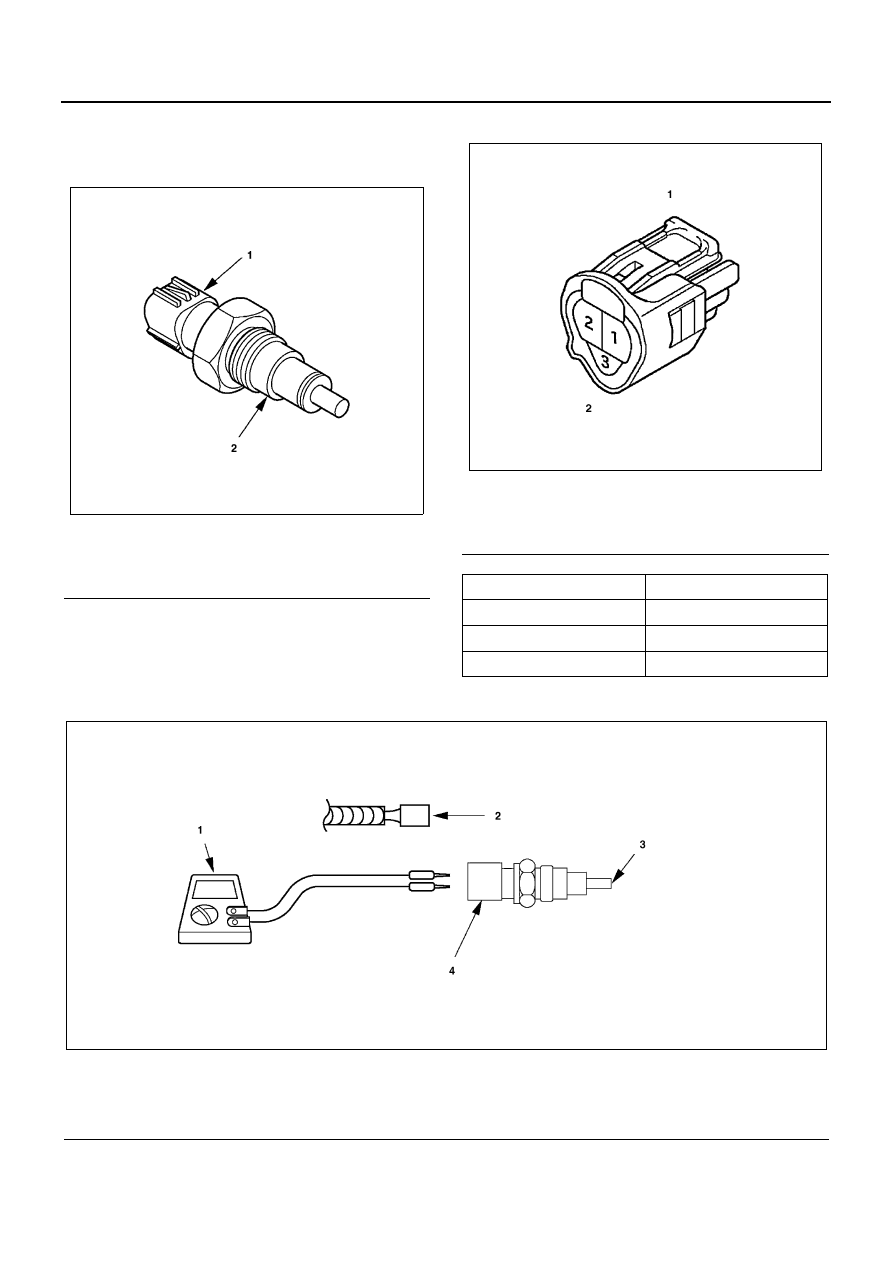

Appearance of Water Temperature Sensor and
Connector Pin Assignment

Temperature Sensor

Connector Pin Assignment

Measure Resistance at Engine Coolant Temperature (ECT) Sensor

Caution:
When measuring resistance with a circuit tester, be careful not to damage or deform the terminals.

Legend

1. 3 pin connector
2. Engine coolant temperature sensor

N6A1160E

Legend

1. To ECT sensor
2. 3 pin gray

Connector No

Signal

1

Thermistor for engine

2

Thermistor for engine

3

Thermistor for meter

N6A1161E

Legend

1. Circuit tester

3. Engine coolant temperature sensor

2. Remove engine wire harness

4. Measure resistance between connector pin

N6A1162E
