6A3-80 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

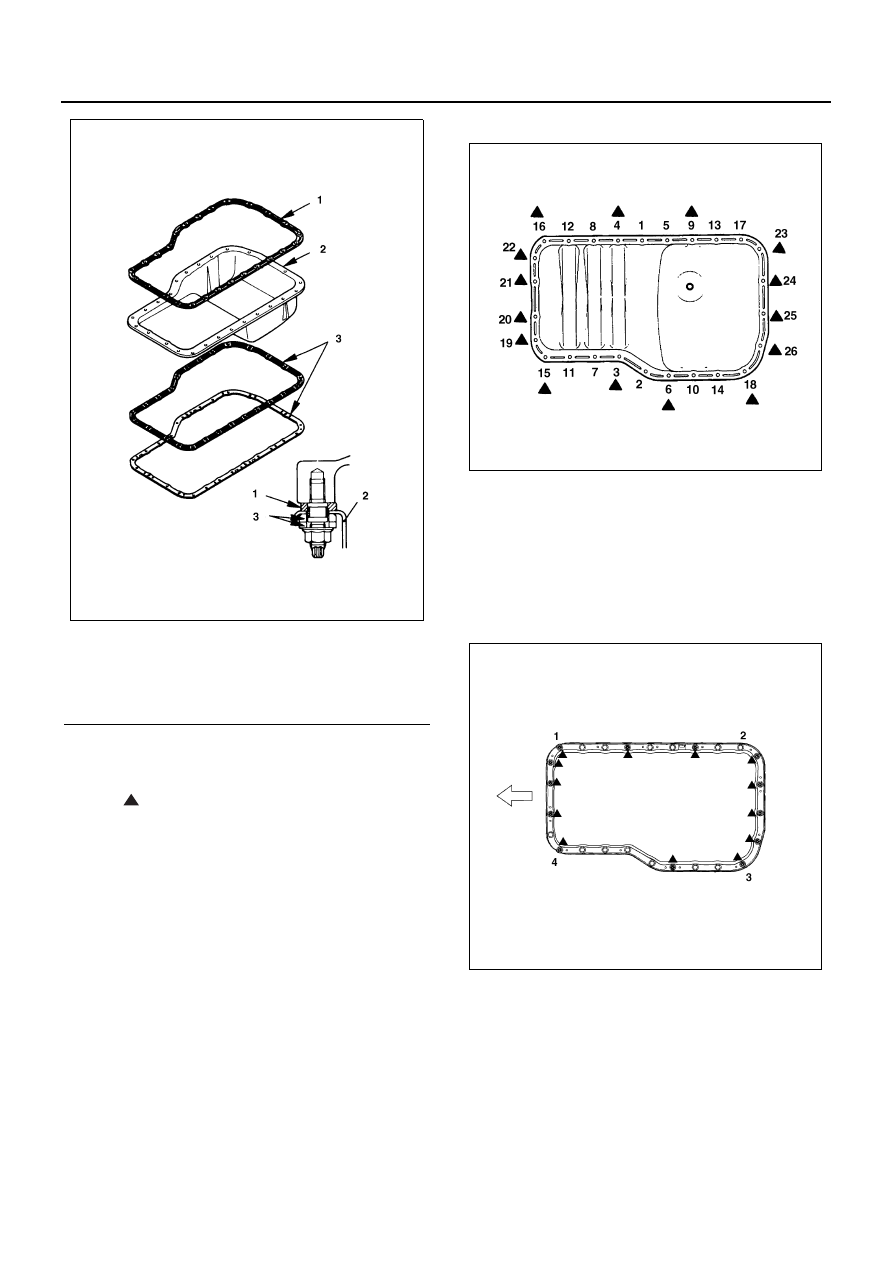

2) Tighten the oil pan nuts and bolts to the speci-

fied torque in the numerical order as shown in
the illustration.

marks are located on nut positions.

Tighten:
Oil Pan nuts and bolts to 11 N

⋅m (1.1 kg⋅m/8 lb⋅ft)

Except 4HE1-TC

• Tighten bolts (1), (2), (3), and (4) in numerical

order.

• Tighten the remaining bolts (numerical order is

not requred).

Tighten:
Oil pan nuts and bolts to 11 N

⋅m (1.1 kg⋅m/8 lb⋅ft)

For 4HE1-TC

2. Spacer Rubber

Tighten:
Spacer rubber bolts to 76 N

⋅m (7.7 kg⋅m/56 lb⋅ft)

• Tighten the spacer rubber together with the

stiffener.

Tighten:
Spacer rubber bolts to

• Cylinder body RH side: 48 N

⋅m (4.9 kg⋅m/35 lb⋅ft)

• Cylinder body LH side: 128 N

⋅m (12.9 kg⋅m/93 lb⋅ft)

• Flywheel housing side: 76 N

⋅m (7.7 kg⋅m/56 lb⋅ft)

Legend

1. Gasket
2. Oil pan
3. Rubber assembly

N6A0552E

N6A0553E

N6A0554E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-81

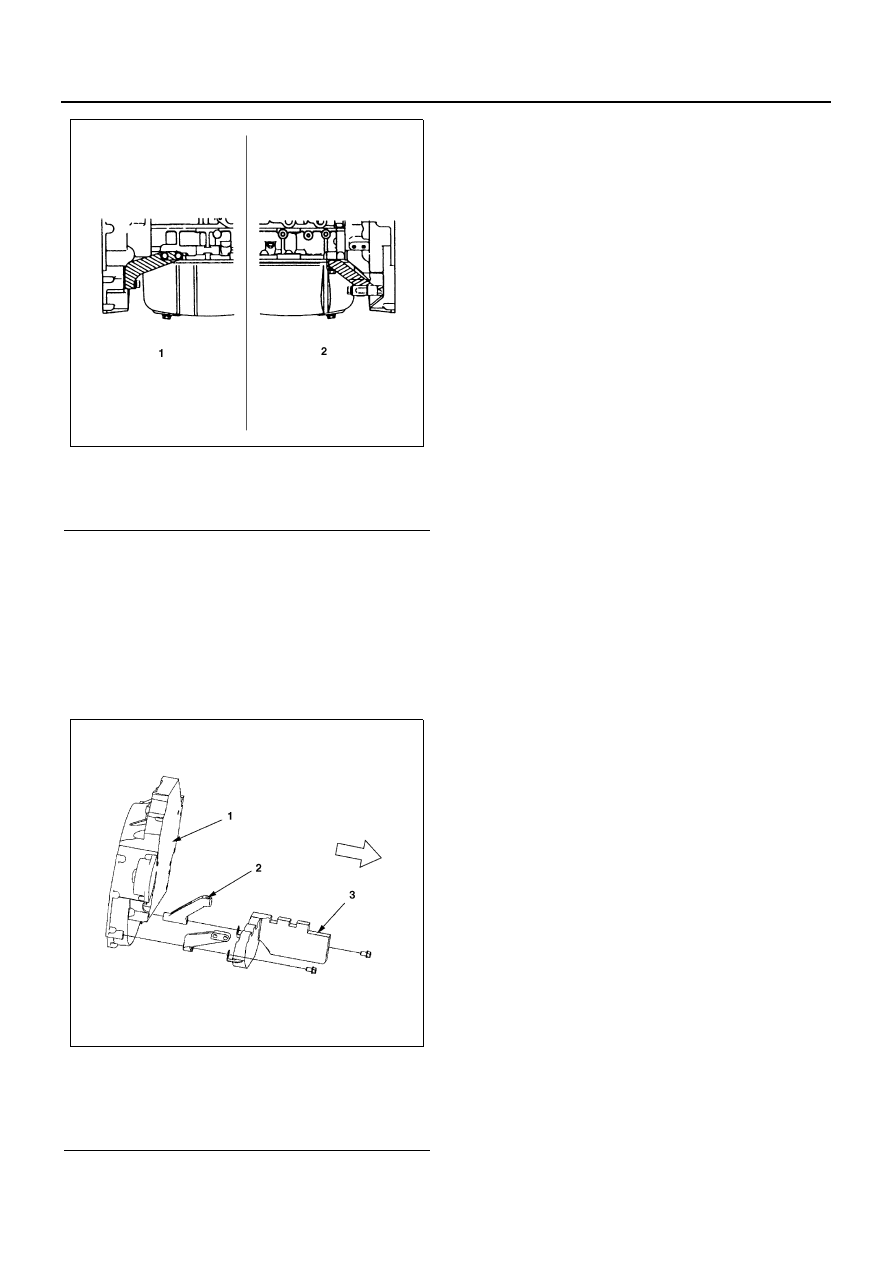

• 4HE1-TC engines use a larger rubber spacer

than other engines.

Tighten:
Space rubber bolts to 76 N

⋅m (7.7 kg⋅m/56 lb⋅ft)

• Install the rubber spacer to the bracket from the

outside of the spacer. Tighten the stiffener to-
gether with the rubber spacer.

For 4HE1-TC

Legend

1. Right side
2. Left side

Legend

1. Flywheel housing
2. Stiffener
3. Space rubber

N6A0555E

N6A0556E

6A3-82 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

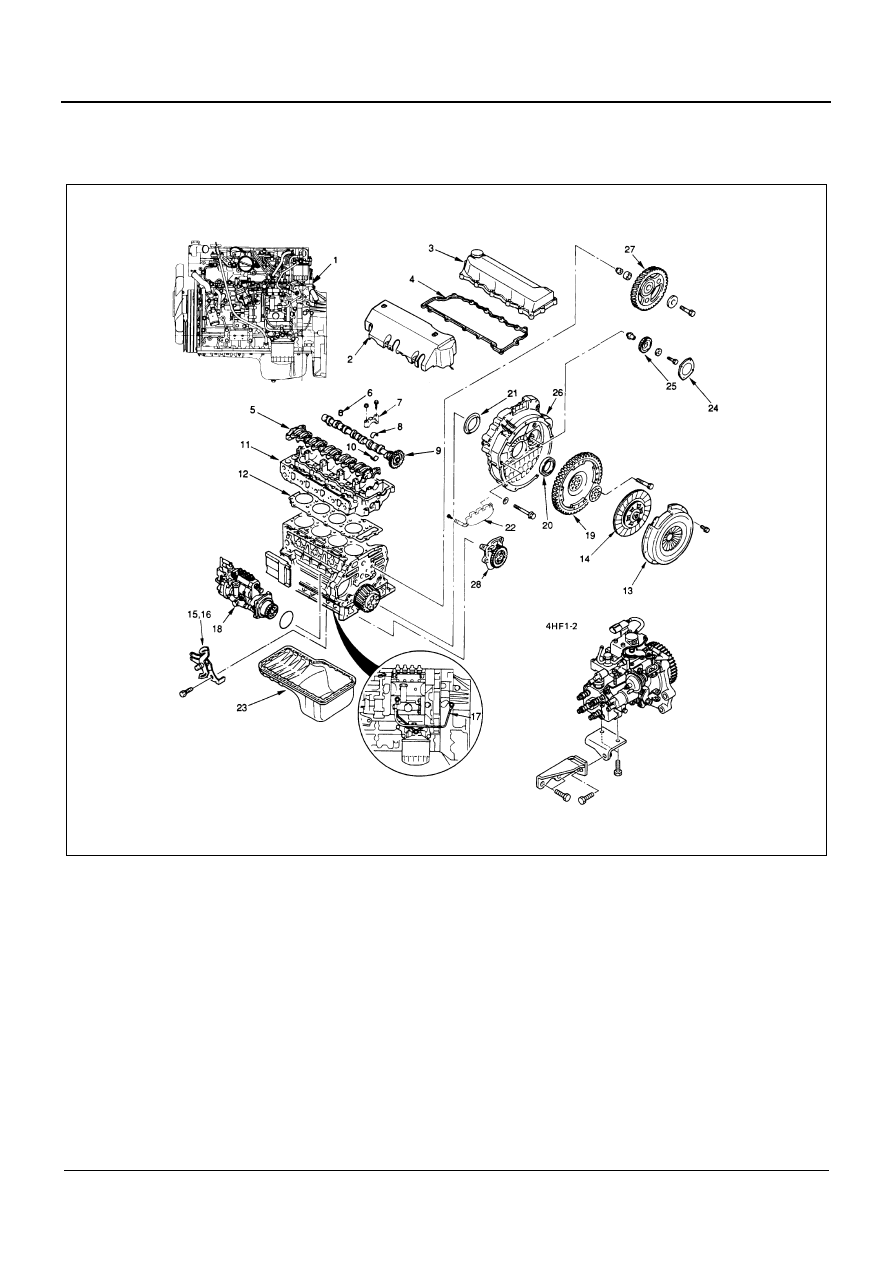

OIL PUMP ASSEMBLY

Component

Legend

1. Engine assembly

15. Engine control wire

2. Nozzle cover

16. Engine control lever assembly

3. Cylinder head cover

17. Oil pipe

4. Head cover gasket

18. Injection pump assembly

5. Rocker arm shaft assembly

19. Flywheel

6. Valve cap

20. Rear oil seal

7. Camshaft bearing cap

21. Slinger

8. Camshaft bearing upper

22. Spacer rubber

9. Camshaft assembly

23. Oil pan

10. Camshaft bearing lower

24. Power steering pump idle gear cover

11. Cylinder head assembly

25. Power steering pump idle gear

12. Cylinder head gasket

26. Flywheel housing

13. Clutch pressure plate assembly

27. Idle gear A

14. Driven plate

28. Oil pump assembly

N6A1637E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-83

Removal

Preparation

• Disconnect battery ground cable.
• Tilt the cab.
• Drain coolant and engine oil

1. Engine Assembly

Above works refer to “ENGINE ASSEMBLY” sec-
tion in this manual.

2. Nozzle Cover
3. Cylinder Head Cover
4. Head Cover Gasket
5. Rocker Arm Shaft Assembly
6. Valve Cap
7. Camshaft Bearing Cap
8. Camshaft Bearing Upper
9. Camshaft Assembly

10. Camshaft Bearing Lower

Above works refer to “ROCKER ARM SHAFT AS-
SEMBLY AND CAMSHAFT ASSEMBLY” section
in this manual.

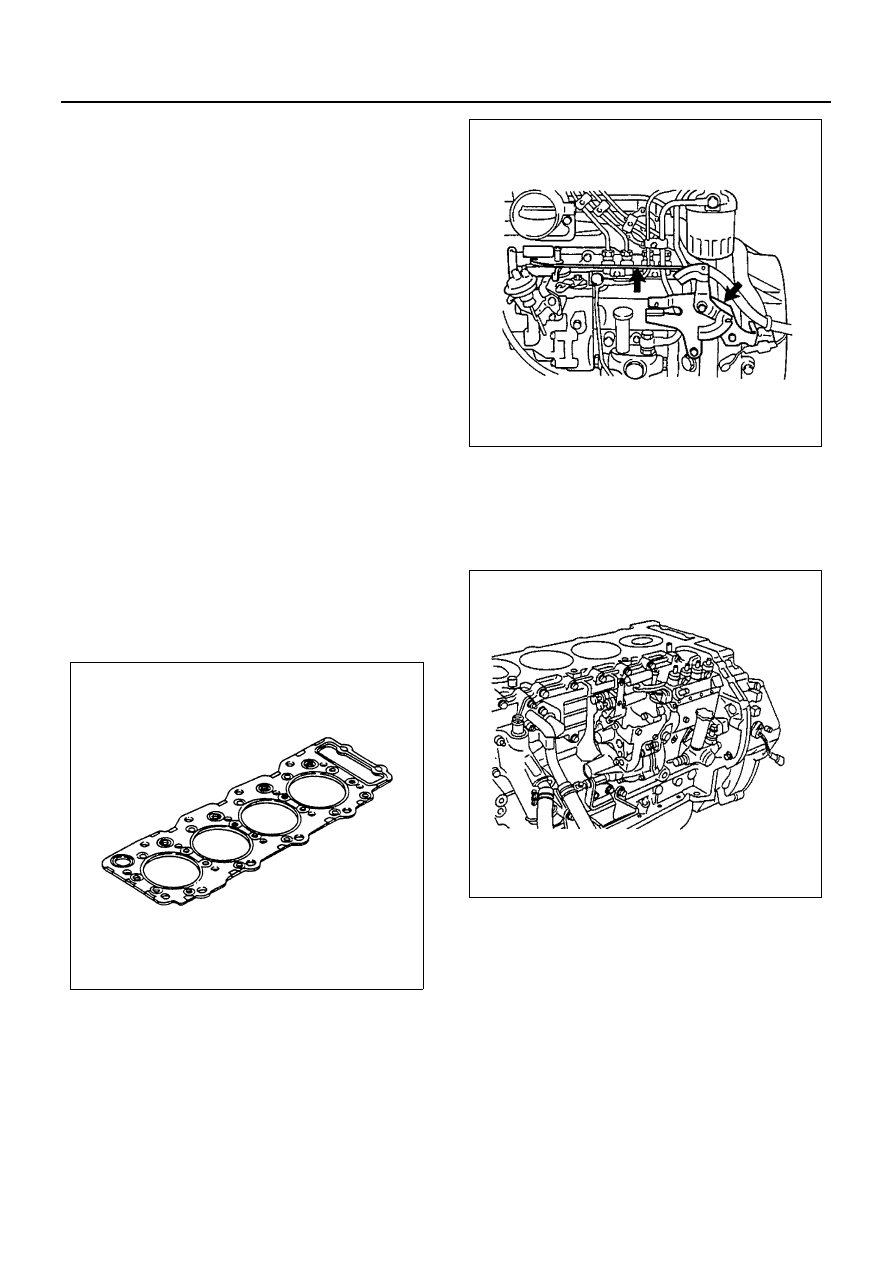

11. Cylinder Head Assembly

Above works refer to “CYLINDER HEAD” section
in this manual.

12. Cylinder Head Gasket

Caution:
Do not reuse the cylinder head gasket.

13. Clutch Pressure Plate Assembly
14. Driven Plate

Above works refer to “TIMING GEAR REPLACE-
MENT” section in this manual.

15. Engine Control Wire
16. Engine Control Lever Assembly

17. Oil Pipe
18. Injection Pump Assembly

1) Remove the injection pump bracket bolts and

the injection pump rear bracket bolts.

2) Then remove the injection pump assembly.

19. Flywheel
20. Crankshaft Rear Oil Seal
21. Crankshaft Rear Slinger

Above works refer to “CRANKSHAFT REAR OIL
SEAL” section in this manual.

22. Spacer Rubber

Remove the stiffener before removing the spacer
rubber.

23. Oil Pan
24. Power Steering Pump Idle Gear Cover
25. Power Steering Pump Idle Gear
26. Flywheel Housing

N6A0422E

N6A0425E

N6A0426E
