Isuzu N-Series. Manual - part 229





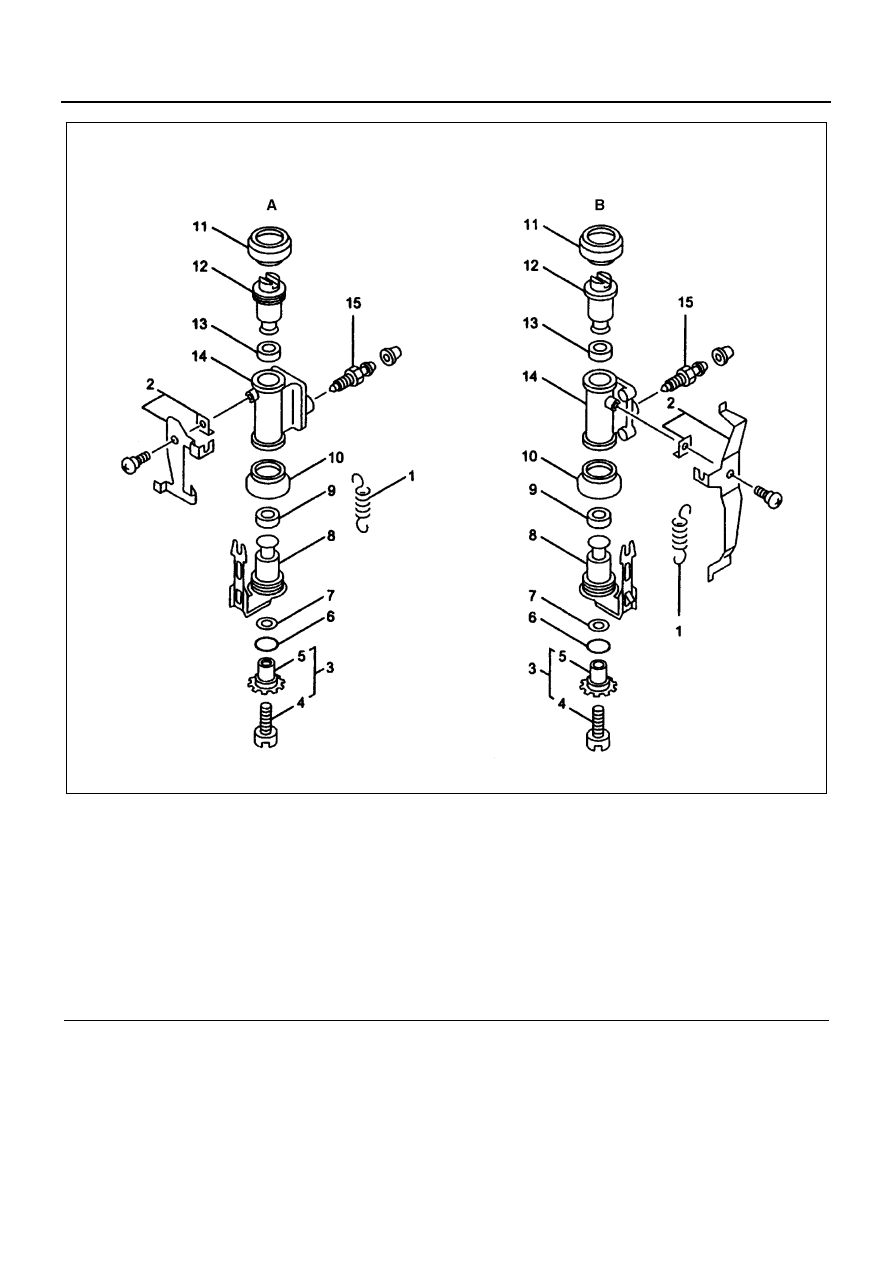

HYDRAULIC BRAKES 5A-75

Legend

A. Drum inside diameter 240 mm

8. Piston and bracket assembly

B. Drum inside diameter 290 mm

9. Piston cup

1. Overtravel spring

10. Boot

2. Adjuster lever

11. Boot

3. Adjusting screw and gear

12. Anchor piston

4. Adjusting screw

13. Piston cup

5. Adjuster gear and nut assembly

14. Cylinder body

6. Seal

15. Bleeder

7. Seat (washer)

N5A0241E

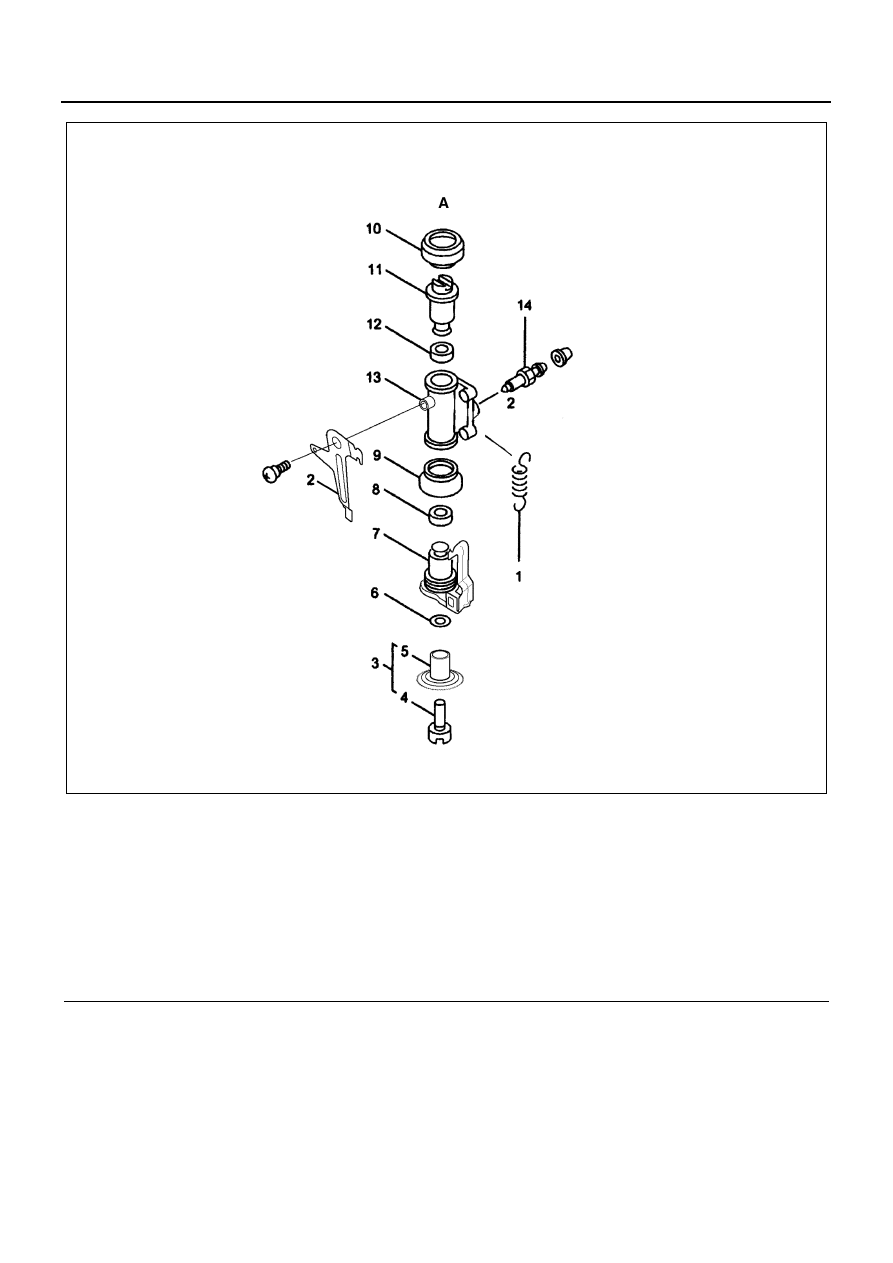

5A-76 HYDRAULIC BRAKES

Legend

A. Drum inside diameter 300 mm, 320 mm

8. Piston cup

1. Overtravel spring

9. Boot

2. Adjuster lever

10. Boot

3. Adjusting screw and gear

11. Anchor piston

4. Adjusting screw

12. Piston cup

5. Adjuster gear and nut assembly

13. Cylinder body

6. Seat (Washer)

14. Bleeder

7. Piston

N5A0242E

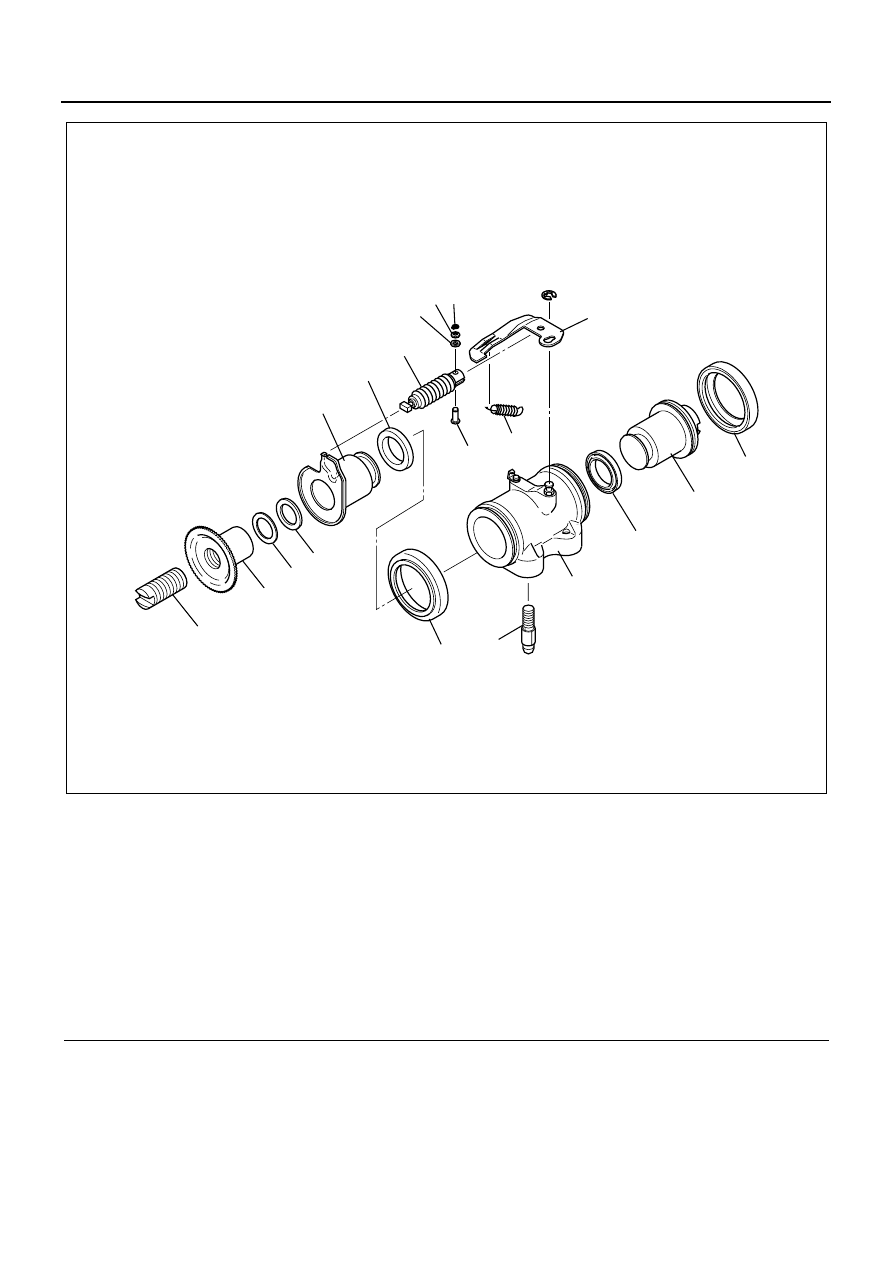

HYDRAULIC BRAKES 5A-77

Legend

A. Drum inside diameter 370 mm

10. Snap ring

1. Adjusting screw

11. Lever

2. Adjuster gear and nut assembly

12. Return spring

3. Washer (SUS)

13. Pin

4. Washer (OIL LESS)

14. Boot

5. Piston

15. Cylinder assembly

6. Piston cup

16. Piston cup

7. Spring assembly

17. Piston

8. Washer

18. Boot

9. Wave washer

19. Bleeder

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

A

N5A0448E

5A-78 HYDRAULIC BRAKES

Disassembly

Drum inside diameter 260 mm

1. Overtravel Spring
2. Return Spring
3. Fitting
4. Adjuster Lever
5. Adjusting Screw
6. Adjuster Gear
7. Piston and cup Assembly
8. Boot
9. Wheel Cylinder Body

10. Bleeder Screw

Store all of the removed parts in a clean part tray.

Drum inside diameter 240, 290 mm
Inspect the wheel cylinder.
Remove the parts of the brakes with a drum inside diam-
eter of 240 mm and 290 mm in the order shown below.

1. Overtravel spring
2. Auto-adjuster lever
3. Adjusting screw and gear assembly
4. Adjusting screw
5. Adjuster gear
6. Seal
7. Seat (washer)
8. Piston
9. Piston cup

10. Boot
11. Boot
12. Piston
13. Piston cup
14. Cylinder
15. Bleeder
Drum inside diameter 300, 320 mm

1. Auto-adjuster
2. Boot

3. Piston
4. Adjusting screw
5. Adjuster gear
6. Washer
7. Piston cup
8. Piston
9. Bleeder screw and cap

10. Cylinder body

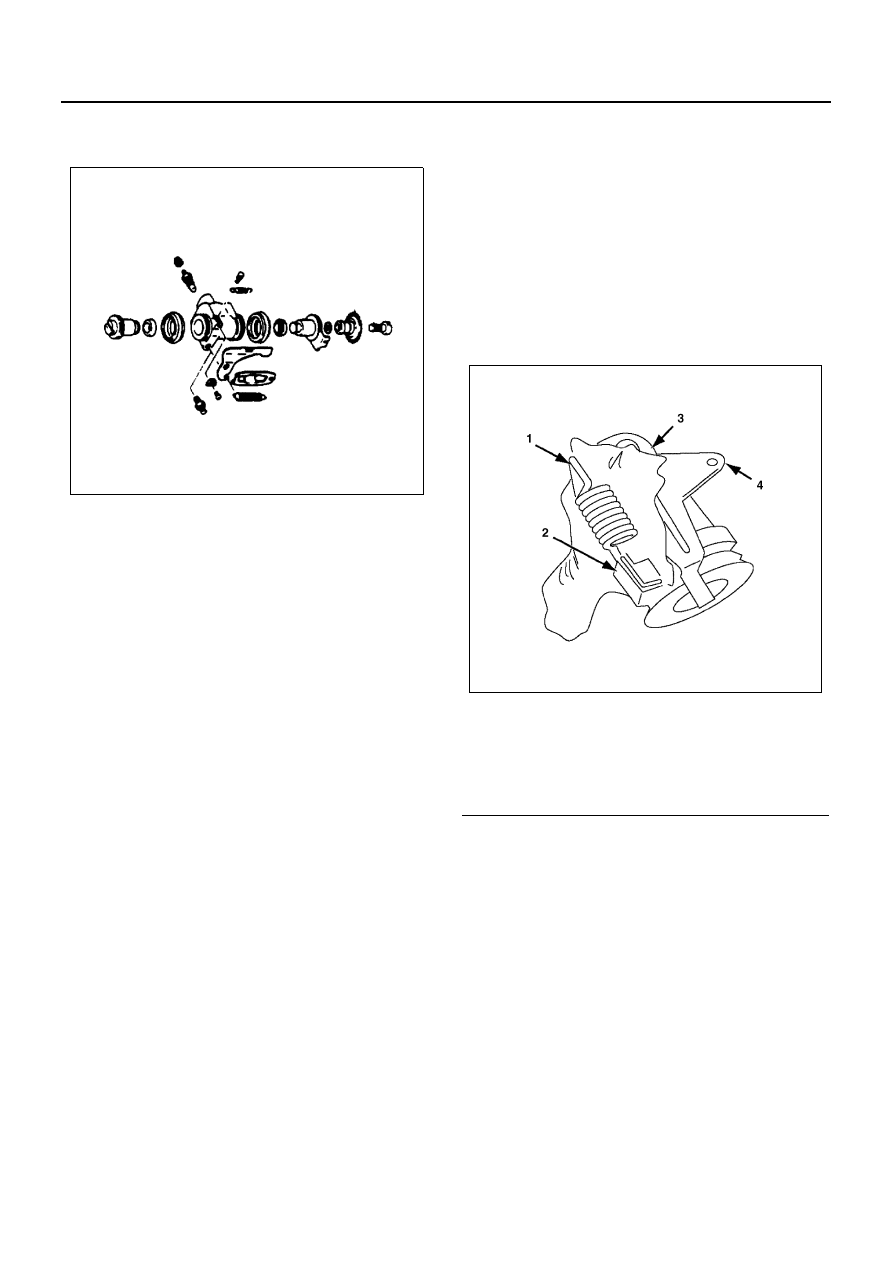

Disassembly of piston on adjust side (Drum inside
diameter 300, 320 mm)

1. Fit the waste cloth between the lever and spring

not to damage each parts.

2. Disassemble the lever fixing bolt.
3. Remove the piston assembly to hold the lever to fit

the bracket.

N5A0243E

Legend

1. Spring
2. Bracket
3. Lever fixing bolt
4. Lever

N5A0244E
