HYDRAULIC BRAKES 5A-71

UNIT REPAIR

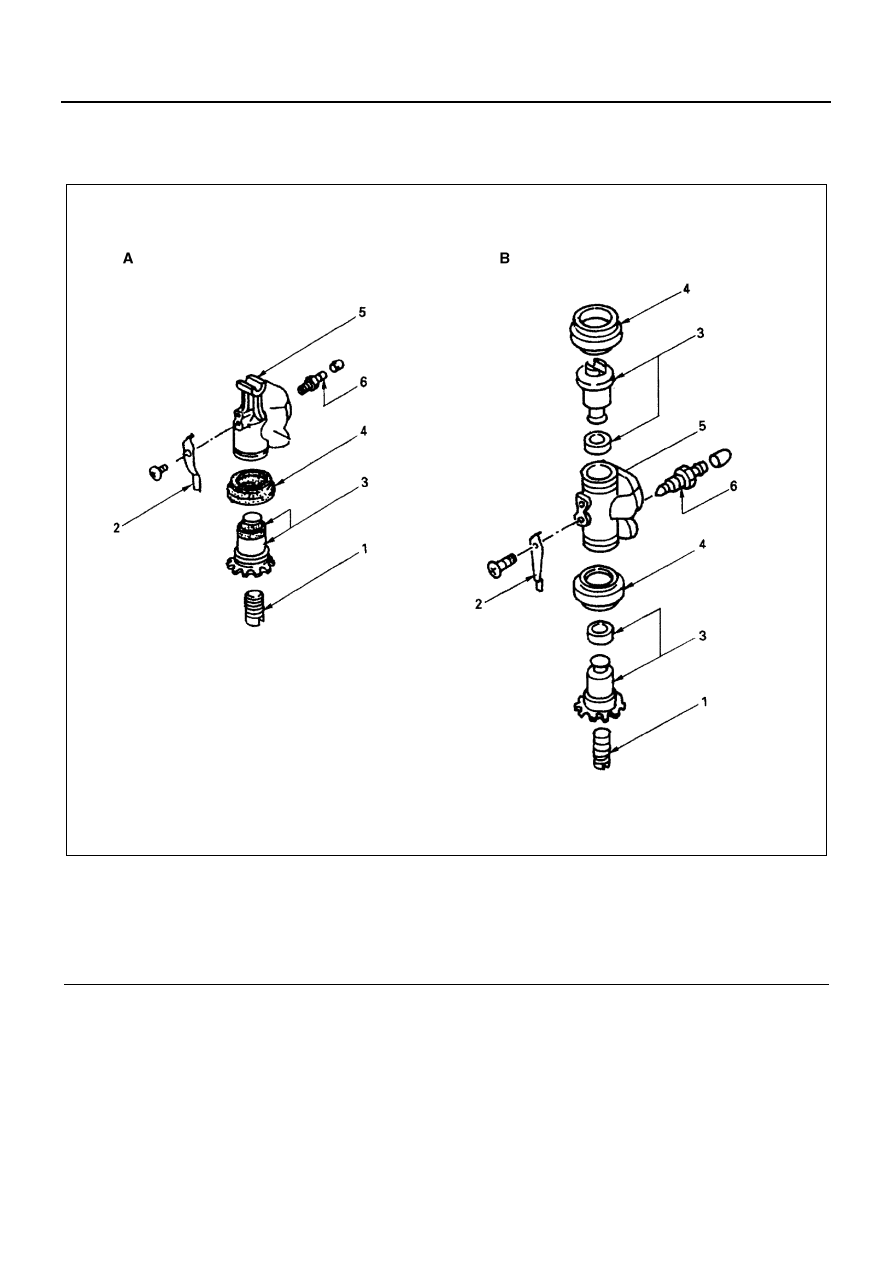

Wheel Cylinder Assembly (without Auto-adjuster)

Legend

A. 2L type

3. Piston and cup assembly

B. D2L type

4. Boot

1. Adjusting screw

5. Wheel cylinder body

2. Lock plate

6. Bleeder screw

N5A0231E

5A-72 HYDRAULIC BRAKES

Disassembly

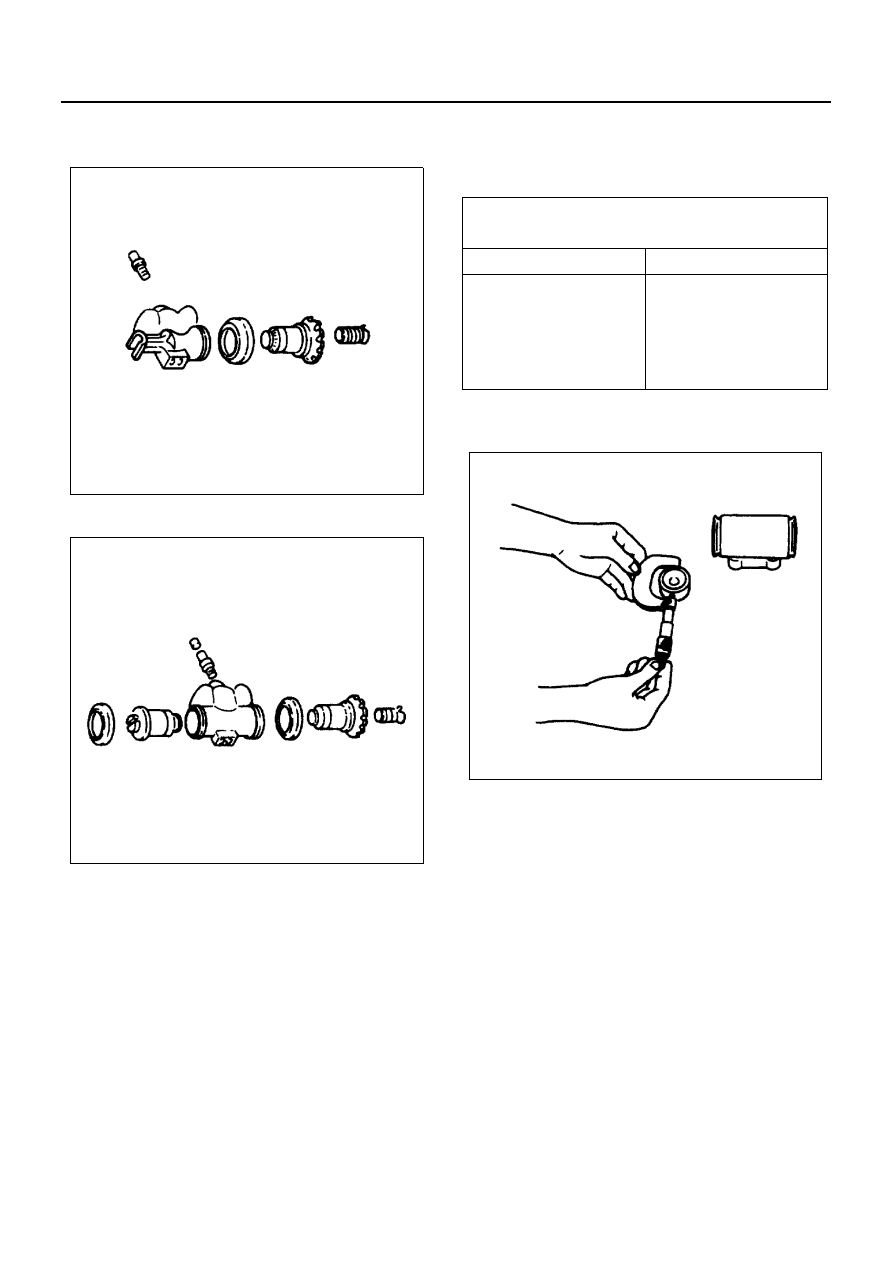

2L Type

D2L Type

1. Adjusting Screw
2. Lock Plate
3. Piston and cup Assembly
4. Boot
5. Wheel Cylinder Body
6. Bleeder Screw

Store all of the removed parts in a clean part tray.

Inspection and Repair

Make the necessary adjustments, repairs, and part re-
placements if excessive wear or damage is discovered
during inspection.
Wheel Cylinder Assembly
Wheel Cylinder and Piston Clearance

1. Use a micrometer to measure the piston diameter.
2. Use an inside dial indicator to measure the cylinder

bore.

3. Calculate the clearance between the wheel cylin-

der and the piston.
If the clearance exceeds the specified limit, the pis-
ton and/or wheel cylinder body must be replaced.

When the wheel cylinder disassembled, the repair
kit (piston cup and boot) must be replaced.

Reassembly

1. Bleeder Screw
2. Wheel Cylinder Body

1) Apply a coat of rubber grease to the cylinder

body bore (1) and the grooves for the boots (2).

2) Fit the boot edge securely into the mating

groove of the cylinder body.

N5A0232E

N5A0233E

Wheel Cylinder and Piston Clearance

mm (in)

Wheel Cylinder size

Limit

22.22 (0.875)
25.40 (1.000)
28.57 (1.125)
30.16 (1.188)
33.33 (1.312)
34.93 (1.375)

0.15 (0.006)

N5A0234E

HYDRAULIC BRAKES 5A-73

3. Boot
4. Piston Assembly

1) Apply a coat of rubber grease to the piston cups

and the pistons.
Be sure to lubricate the entire cylinder body
bore with the rubber grease.

2) Install the piston assembly to the cylinder.

Notice:
After installation of the piston assembly into the cylinder
body bore, fit the boot edge securely into the mating
groove of the piston.
Make sure that the two boot edges firmly sealed into the
grooves.
Be careful not to damage the piston cups and the boots.
2L Type

D2L Type

1. Lock Plate
2. Adjusting Screw

Apply a coat of molybdenum disulfide grease to the
adjusting screw slit and threads.

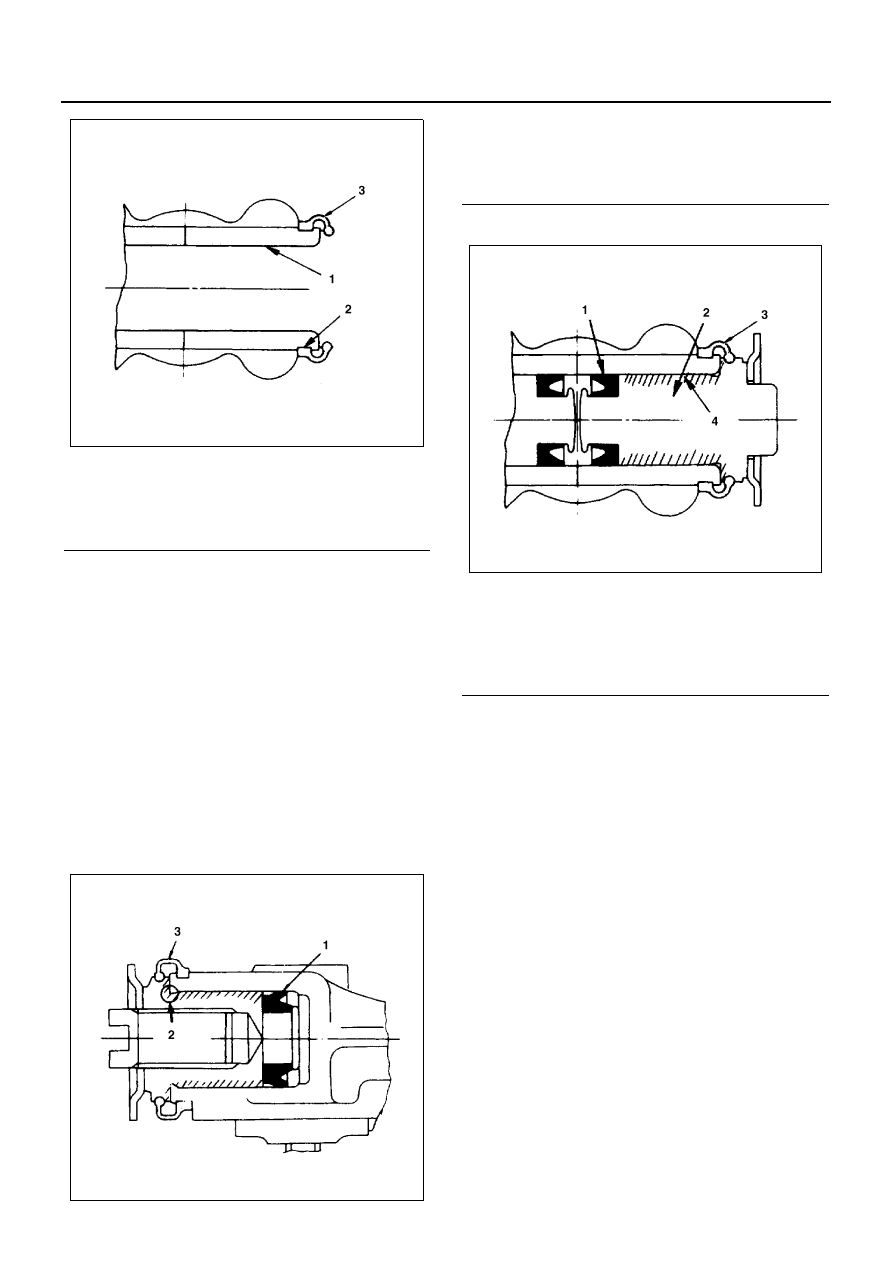

Legend

1. Cylinder body bore
2. Groove
3. Boot

N5A0236E

N5A0237E

Legend

1. Piston cup
2. Edge
3. Boot

Legend

1. Piston cup
2. Piston
3. Boot
4. Grease

N5A0238E

5A-74 HYDRAULIC BRAKES

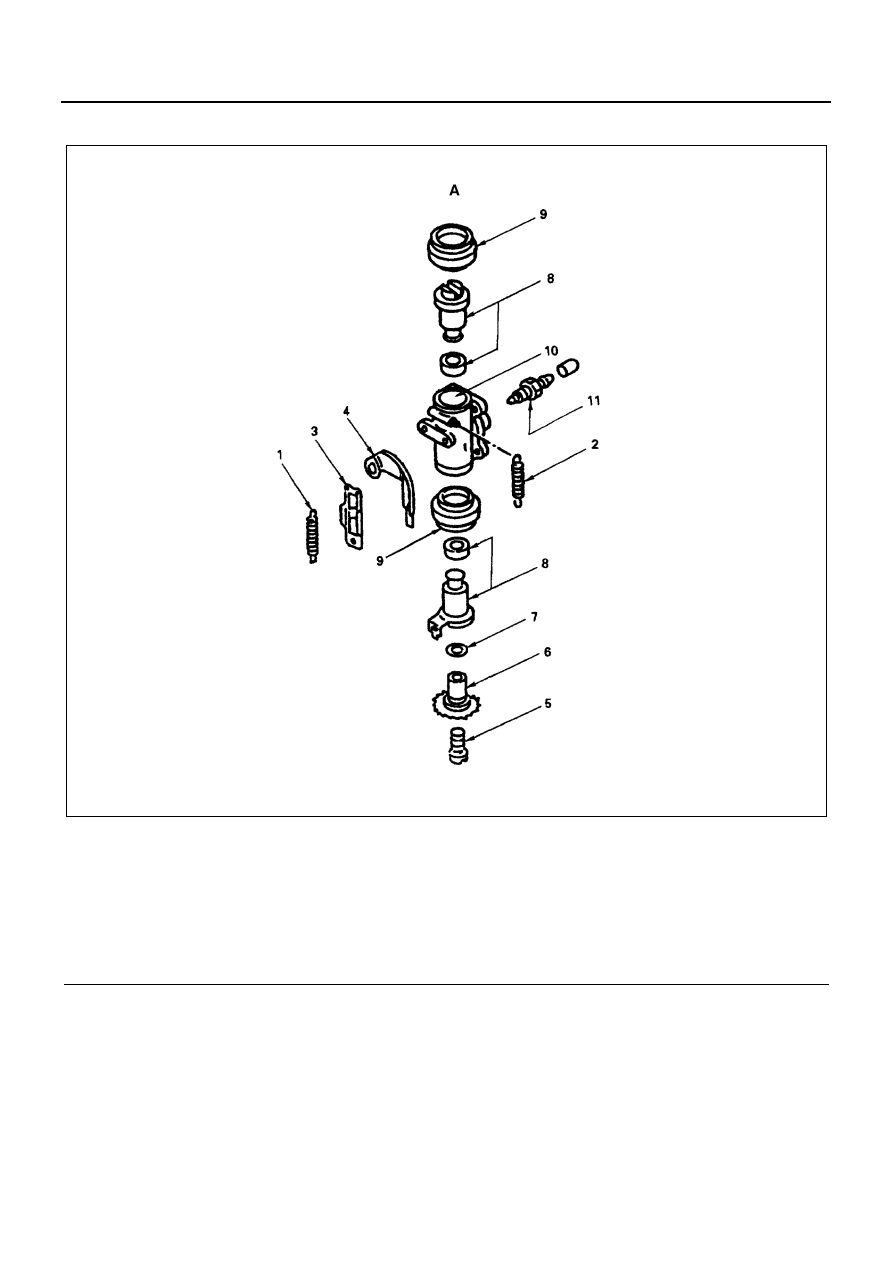

Wheel Cylinder Assembly (with Auto-adjuster)

Legend

A. Drum inside diameter 260 mm

6. Adjuster gear and nut assembly

1. Overtravel spring

7. Washer

2. Return spring

8. Piston and cup assembly

3. Fitting

9. Boot

4. Adjuster lever

10. Wheel cylinder body

5. Adjusting screw

11. Bleeder screw

N5A0240E
