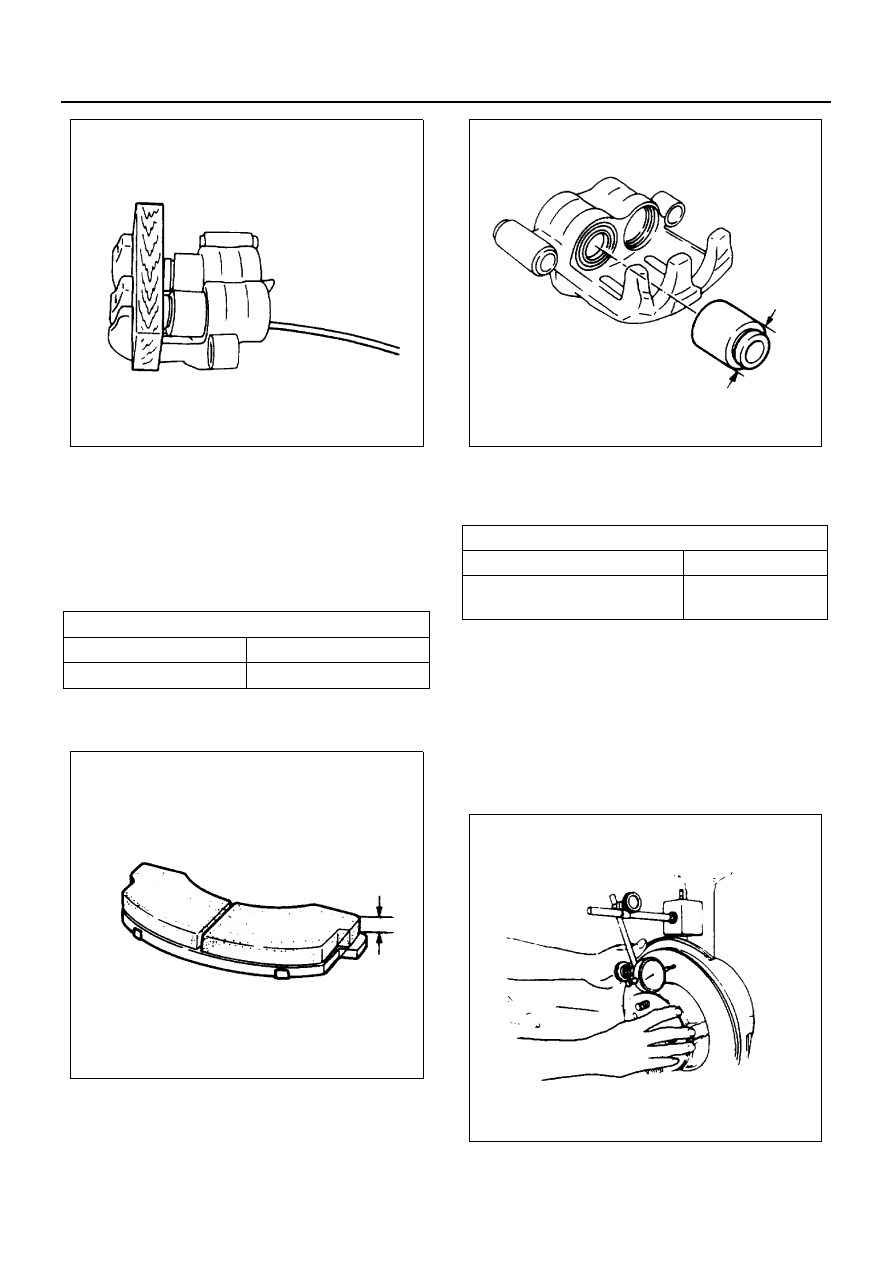

HYDRAULIC BRAKES 5A-27

11. Piston Seal

Inspection and Repair

Make the necessary adjustments, repairs, and part re-
placements if excessive wear or damage is discovered
during inspection.
Pad
Use a vernier caliper to measure the pad thickness.

If the measured value is less than the specified limit, the
pads must be replaced with the repair pad kit.

Piston and Cylinder CIearance

1. Use a micrometer to measure the piston diameter.

2. Use an inside dial indicator to measure the cylinder

bore.

3. Calculate the piston and cylinder clearance.

If the clearance exceeds the specified limit, the piston
and/or the body assembly must be replaced along with
the repair seal kit.
Lateral Runout

1. Adjust the wheel bearing correctly.

Refer to Section 4C FRONT AXLE.

2. Attach a dial indicator to some portion of the sus-

pension so that the stem contacts the disc face
about 29 mm (1.14 in) from the disc edge.

Pad Thickness

mm (in)

Standard

Limit

14 (0.551)

1 (0.039)

N5A0067E

N0A0069E

Piston and cylinder Clearance

mm (in)

Standard

Limit

0.08 — 0.18

(0.0031 — 0.0071)

0.23 (0.0091)

N0A0070E

N5A0071E

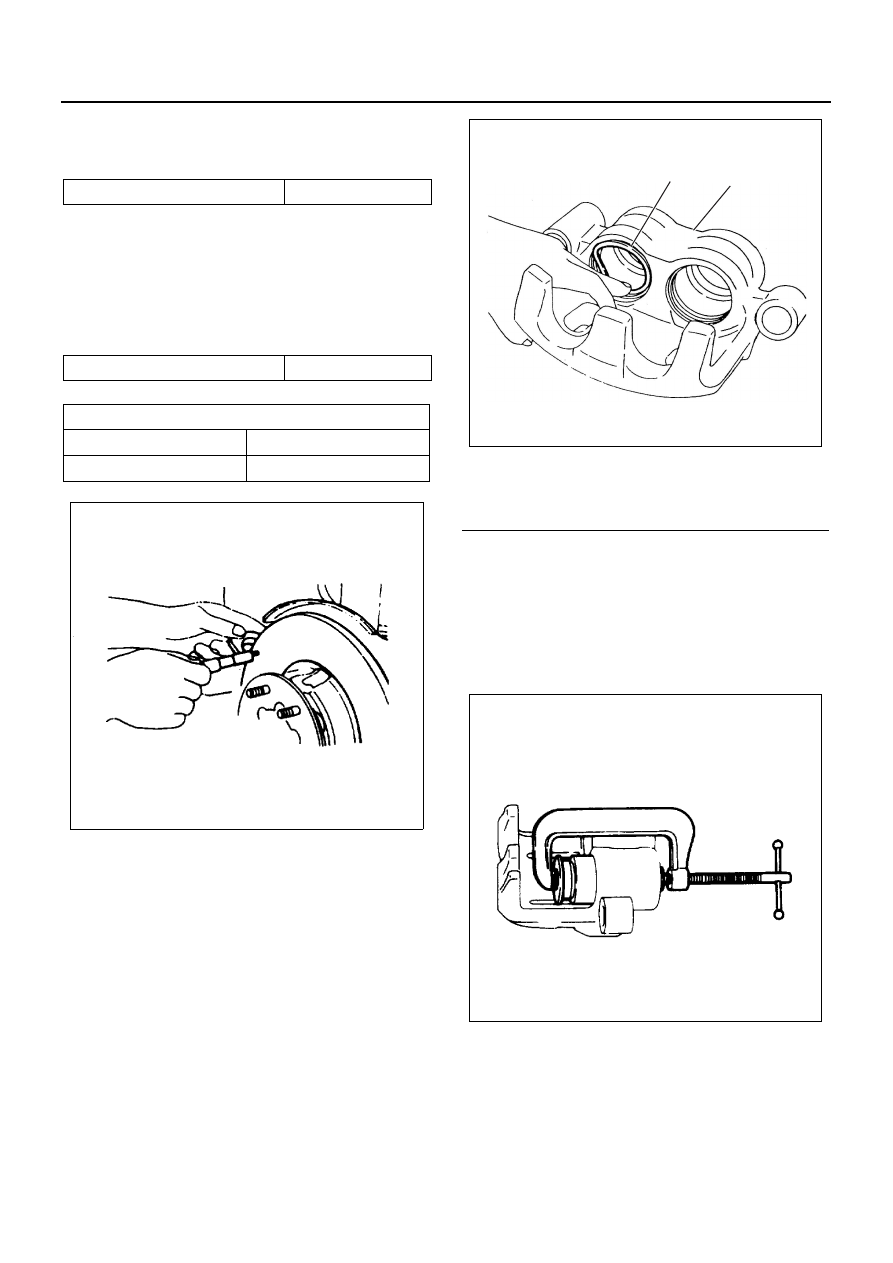

5A-28 HYDRAULIC BRAKES

3. Move the disc one complete rotation.

The lateral runout should not exceed 0.13 mm
(0.005 in).

Parallelism and thickness
Parallelism is the measurement of the thickness of the
disc at four or more points around the circumference of
the disc. All measurement must be made at 29 mm (1.14
in) from the edge of the disc.
The disc thickness must not vary more than 0.010 mm
(0.0004 in) from the point to point.

Installation

1. Piston Seal

1) Apply rubber grease to the piston seal.

The rubber grease is included in the seal kit.

2) Install the piston seal to the cylinder bore

groove.

2. Piston
3. Piston Boot
4. Boot Ring

1) Apply brake oil to the piston outer circumfer-

ence.

2) Use a hand vise to install the pistons to the cyl-

inder.

3) Apply special grease to the piston.

This will prevent cylinder and piston corrosion.

4) Install the piston boot outer lip to the cylinder

bore groove.
Install the piston boot inner lip to the piston
groove.
Handle the piston boot carefully.

Maximum runout mm (in)

0.13 (0.005)

Maximum parallelism mm (in)

0.02 (0.0008)

Disc Thickness

mm (in)

Standard

Limit

35.0 (1.378)

32.0 (1.260)

N5A0072E

Legend

1. Piston Seal
2. Body Assembly

1

2

N5A0433E

N5A0075E

HYDRAULIC BRAKES 5A-29

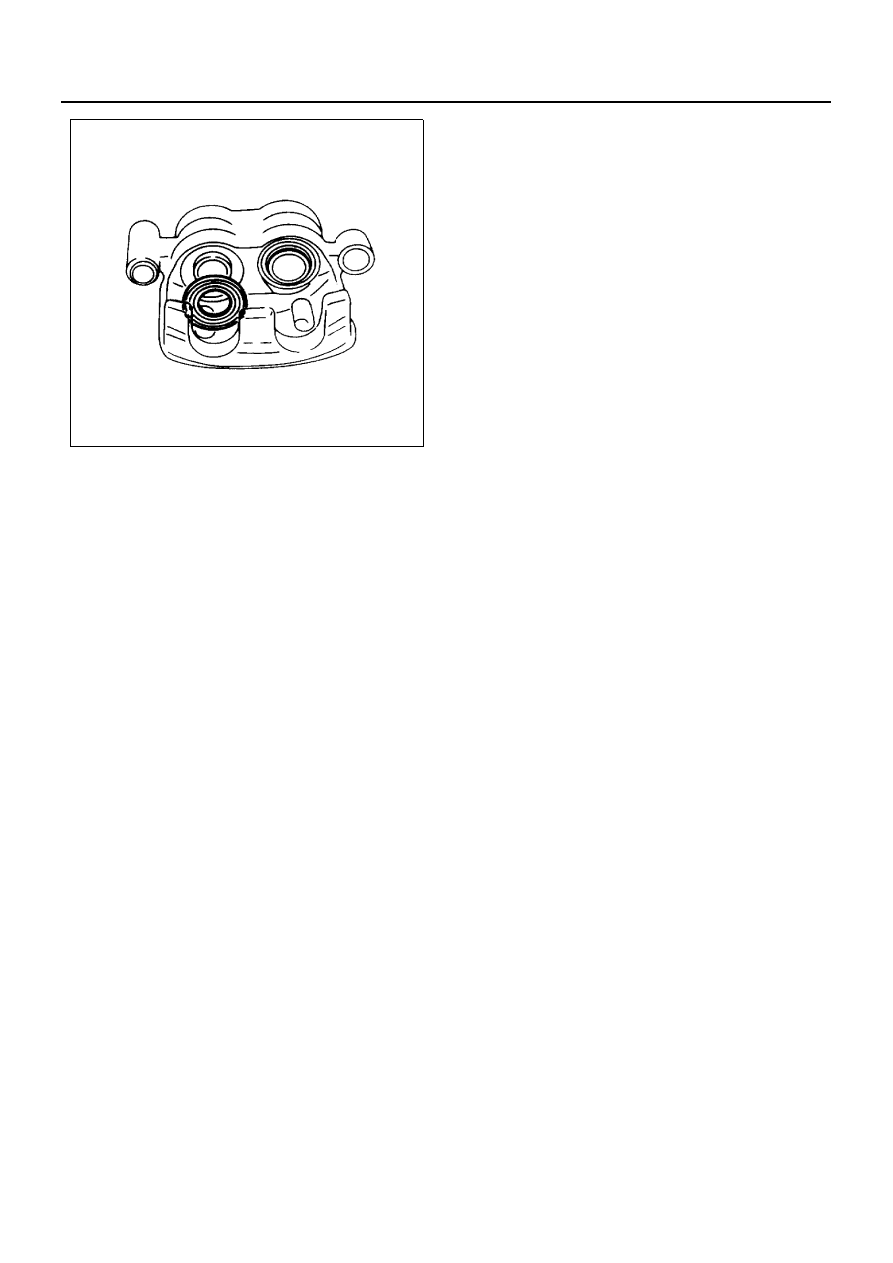

5) Install the boot ring to the cylinder bore groove.

The boot ring must be completely installed to
the groove.

5. Support Assembly

Tighten:
Support assembly bolt to 226 N

⋅m (23.0 kg⋅m / 116 lb⋅ft)

6. Pad CIip
7. Pad
8. Caliper Assembly
9. Guide Pin Bolt

10. Lock Pin Bolt

Tighten:
Guide pin and lock pin bolt to 137 N

⋅m (14.0 kg⋅m / 101

lb

⋅ft)

11. Joint Bolt and Flexible Hose

Tighten:
Joint bolt to 34 N

⋅m (3.5 kg⋅m / 25 lb⋅ft)

N5A0076E

5A-30 HYDRAULIC BRAKES

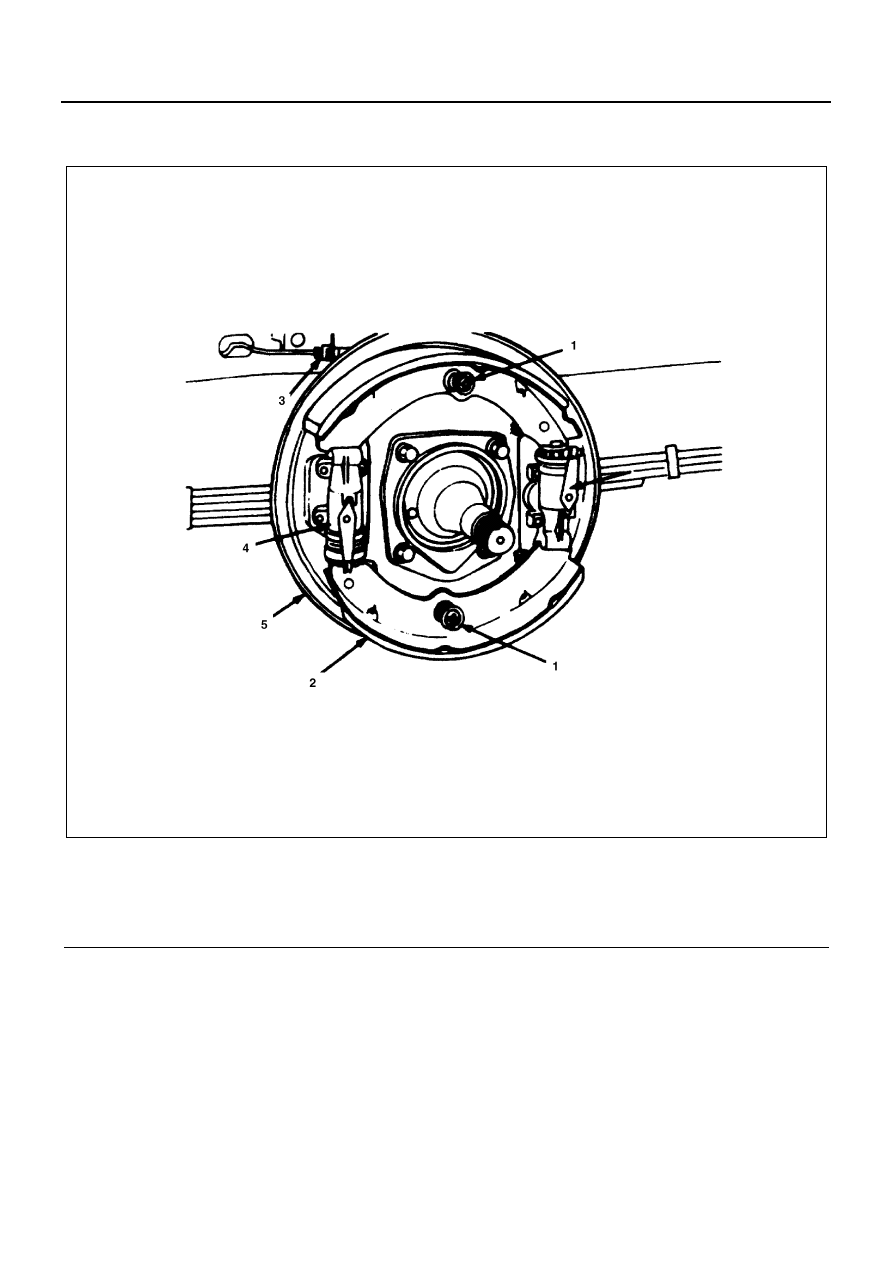

Front Drum Brake Assembly (Two Leading and Dual Two Leading)

Two Leading Type (2L Type)

Legend

1. Shoe holding spring, cup and pin

4. Wheel cylinder assembly

2. Brake shoe and return spring

5. Back plate and oil shield cover

3. Brake flexible hose and pipe

N5A0126E
