FRONT AXLE 4C-39

11. Ring

Remove the ring from the handle.

12. Cover

13. Inner Snap Ring

14. Body

Remove the inner snap ring from the back of body.

15. Outer Snap Ring
16. Ring

Remove the outer snap ring that joints inner and
ring, so that they are separated.

17. Spacer
18. Inner Hub Lock

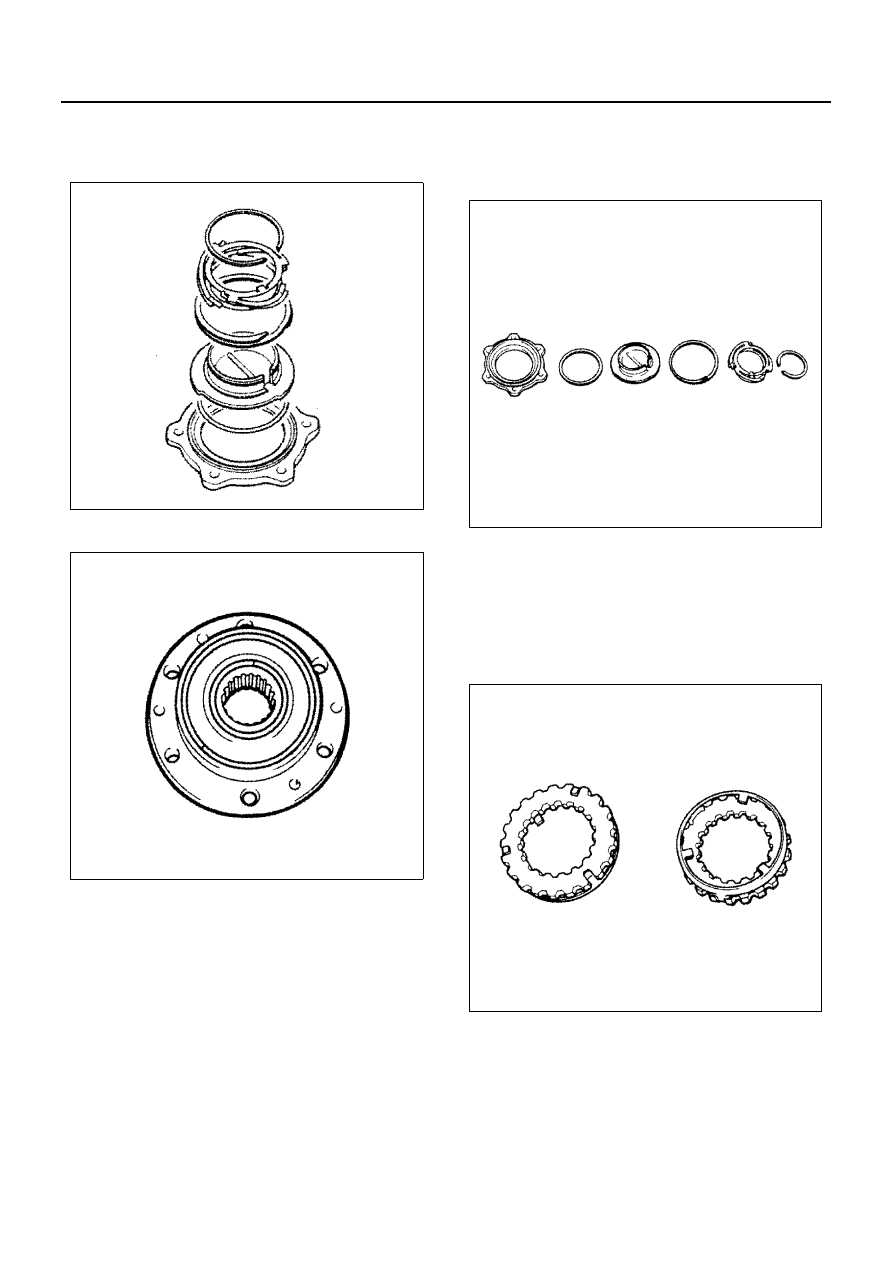

Inspection and Repair

Make the necessary adjustments, repairs, and part re-
placements if excessive wear or damage is discovered
during inspection.
Cover Assembly

1. Inspect the cover and handle for presence of crack

or damage particularly in a sliding part.

2. Inspect the inner snap ring of cover for local wear

in the mounting groove.

3. Inspect the tension spring for wear, damage or

break.

Clutch Assembly

1. Inspect the retainer of clutch assembly for play in

the calked parts (3 places).
Re-calk if the axial play exceeds 0.1 mm.

2. Inspect the clutch teeth for crack, wear or damage,

and also the retainer lug for break or wear. Replace
the assembly if clutch or retainer is defective.

Body Assembly

1. Inspect the body, ring, inner snap ring, outer snap

ring and inner hub lock for crack, wear or damage
particularly in the teeth.

2. Inspect the inner snap ring mounting groove of the

hub lock body and the outer snap ring mounting
groove of the hub lock inner for an uneven wear.

N4A0331E

N4A0332E

N4A0331E

N4A0334E

4C-40 FRONT AXLE

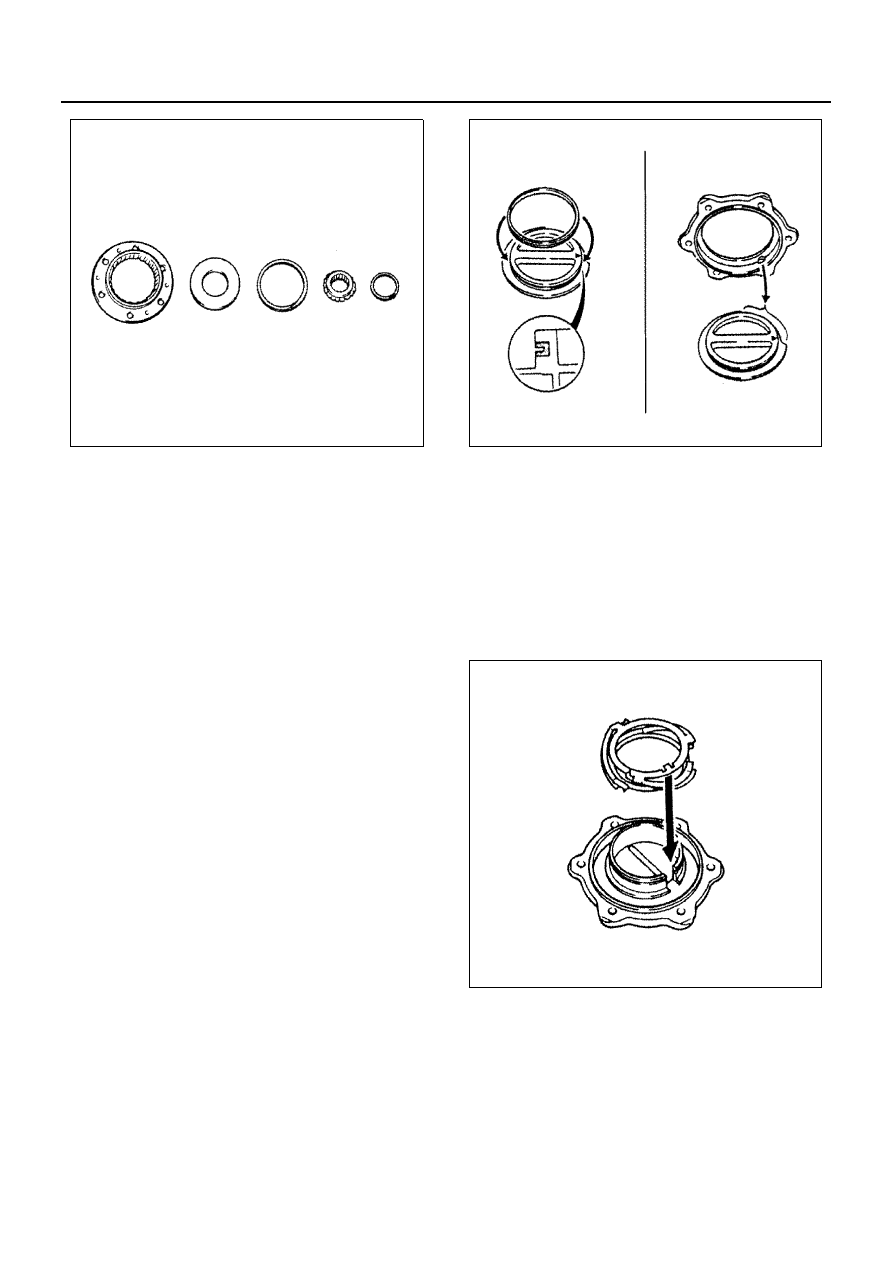

Installation

1. Inner Hub Lock
2. Spacer
3. Ring
4. Outer Snap Ring

Apply grease (Multipurpose type) to each part of in-
ner hub lock and install it to the hub lock ring
(flange should face rear side), then fix it with outer
snap ring.

5. Body
6. Inner Snap Ring

1) Install the inner hub lock to hub lock ring, then

to the body, and fix them with inner snap ring.

2) Make sure that the inner hub lock and outer

snap rings are installed properly.

7. Cover
8. Ring

Apply grease (Multipurpose type) to the ring and in-
stall the ring to the handle.
Make sure that the ring is free from torsion.

9. Handle

10. Inner Snap Ring

1) Install the handle to the cover, and fix with inner

snap ring.

2) Make sure that the inner snap ring is installed

properly.

11. Tension Spring

1) Apply grease (Multipurpose type) to the tension

spring.

2) Insert the tension spring into the cover assem-

bly with the nail of spring engaged with the
groove.
There is no discrimination such as face or back
in the tension spring.

12. Inner Snap Ring

Fix the tension spring with inner snap ring.

13. Clutch Assembly

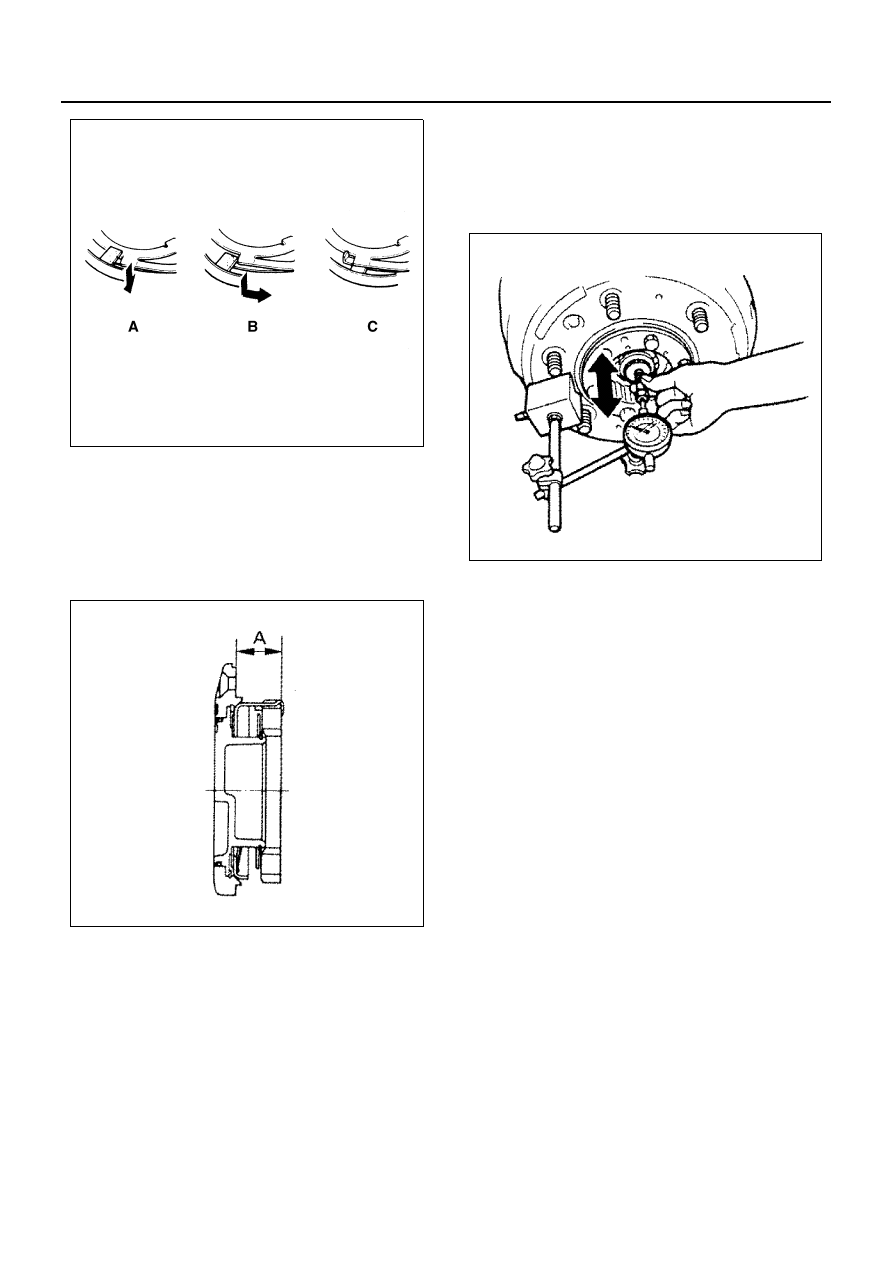

1) With the retainer lugs met with L-shaped parts

(3 places) at the edge of tension spring (A),
push and rotate spirally the retainer (B) so that
it is pinched by springs (C).

N4A0335E

N4A0336E

N4A0337E

FRONT AXLE 4C-41

2) The clutch must be in retract status when the

handle is set in FREE position.

3) Install the clutch assembly to the cover, and

measure the dimension “A” to confirm that it
satisfies the standard.

FREE status: 22.4 — 23.7 mm (0.88 — 0.93 in)
LOCK status: 32.6 — 33.9 mm (1.28 — 1.33 in)

14. Body Assembly

1) Apply grease (Multipurpose type) to the teeth of

hub lock body assembly.

2) Apply adhesive (LOCTITE 515 or equivalent) to

the flange surface of the body assembly.

15. Bolt

Apply adhesive (LOCTITE 242 or equivalent) to the
threads of body assembly fixing bolts, and tighten
them to the specified torque.

Tighten:
Body assembly bolt to 98 N

⋅m (10 kg⋅m / 72 lb⋅ft)

Measurement of axial play of front drive shaft
After installation of body assembly, measure axial play
of front drive shaft. If it is out of the standard range, ad-
just with shims listed below.
Standard play: 0 — 0.5 mm (0 — 0.020 in)
Kind of shims, 1.0, 0.5, 0.3 mm (0.039, 0.020, 0.012 in)

16. Snap Ring and Shim

Install the snap ring properly.

17. Cover Assembly

Apply adhesive (Three Bond 1215 or equivalent) to
the flange surface of the cover assembly.

18. Screw

With the handle in FREE position (clutch is disen-
gaged), adjust three grooves of body and tighten
the screws to the specified torque after applying
adhesive (LOCTITE 242 or equivalent) to the
threads.

Tighten:
Screws to 6 N

⋅m (0.6 kg⋅m / 52 lb⋅ft)

<Inspection of free wheel hub locking operation>

1. With the handle in FREE position, rotate the front

drive shaft. Normal if no load is applied.

2. With the handle in LOCK position, rotate the front

drive shaft. Normal if load is applied.

• Reference value

Load of front drive shaft: 3 N

⋅m (0.3 kg⋅m / 26 lb⋅ft)

3. Return the handle from LOCK to FREE position,

rotate the front drive shaft. Normal if no load is ap-
plied.

<Inspection of hub lock handle operating force>
The handle should be operated smooth and be moder-
ate in functioning when it is operated two or three times.
[Reference] Handle operating force:10 kg

⋅cm or less at

10

°C or above 100 kg⋅cm or less at −30°C.

N4A0338E

N4A0339E

N4A0340E

4C-42 FRONT AXLE

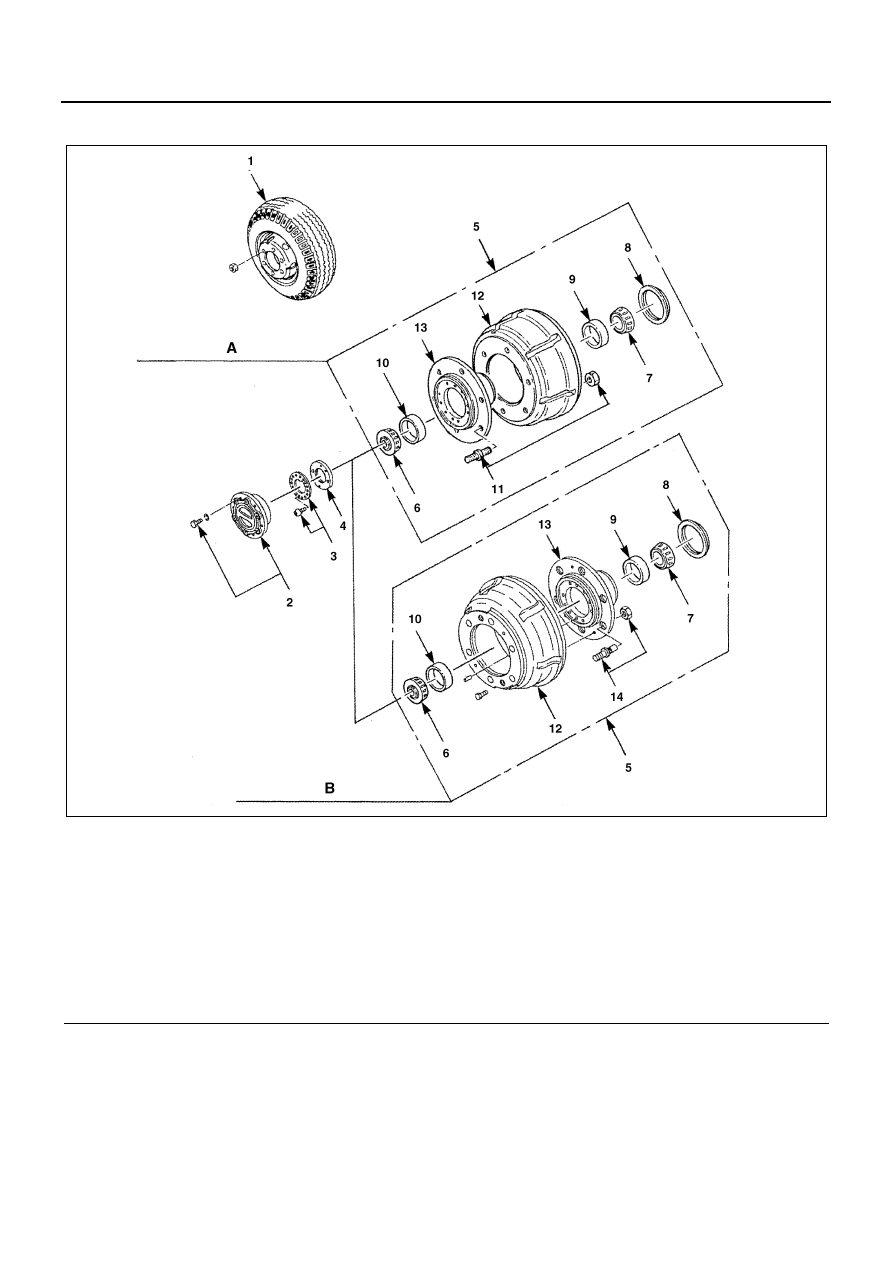

Front Hub and Brake Drum (4

× 4 Model)

Legend

A. Inside drum fixing type

7. Front axle hub inner bearing

B. Outside drum fixing type

8. Front hub oil seal

1. Wheel and tire

9. Front axle hub inner bearing outer race

2. Front locking hub set

10. Front axle hub outer bearing outer race

3. Front hub bearing lock washer

11. Front wheel pin and nut (Inside drum fixing type)

4. Front hub bearing lock nut

12. Brake drum

5. Front hub and brake drum assembly

13. Front axle hub

6. Front axle hub outer bearing

14. Front wheel pin and nut (Outside drum fixing type)

N4A0341E
