FRONT AXLE 4C-35

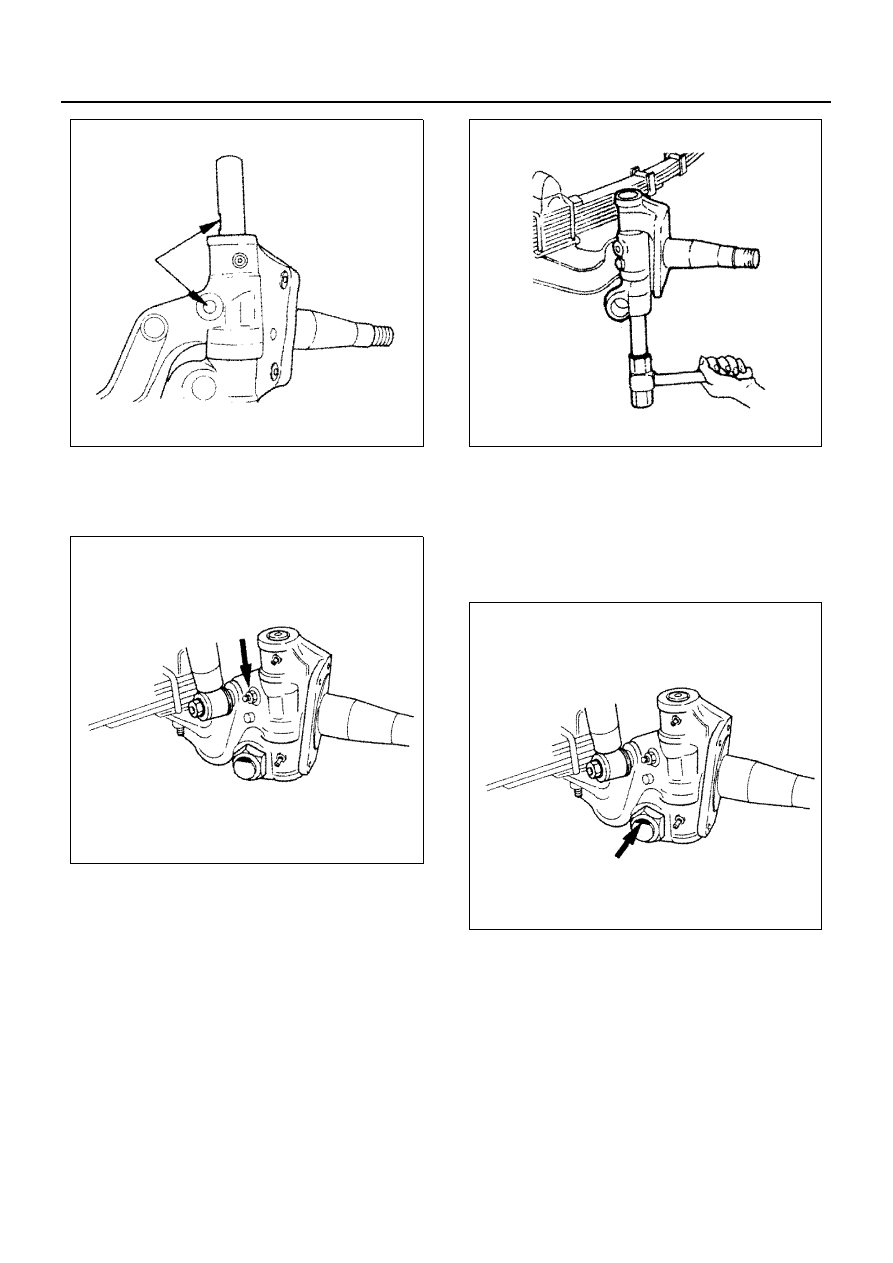

6. Key Bolt

Tighten:
Key bolt to 32 N

⋅m (3.3 kg⋅m / 24 lb⋅ft)

7. King Pin Cover
8. Plate Plug

Drive the plate plug upward into position with an
appropriate bar fitted against the lower end.

9. Tie Rod Arm

10. Knuckle Arm

Tighten:
Knuckle arm nut to 441 N

⋅m (45 kg⋅m / 325 lb⋅ft)

After tightening, stake nut.
Use a new nut.

11. Tie Rod Assembly

Use a new nut.

Tighten:
Tie rod end nut to 186 N

⋅m (19 kg⋅m / 137 lb⋅ft)

Be sure to install a new cotter pin. If the hole and the slot
are not aligned, turn in the direction of tightening to align
them.

N4A0320E

N4A0321E

N4A0322E

N4A0323E

4C-36 FRONT AXLE

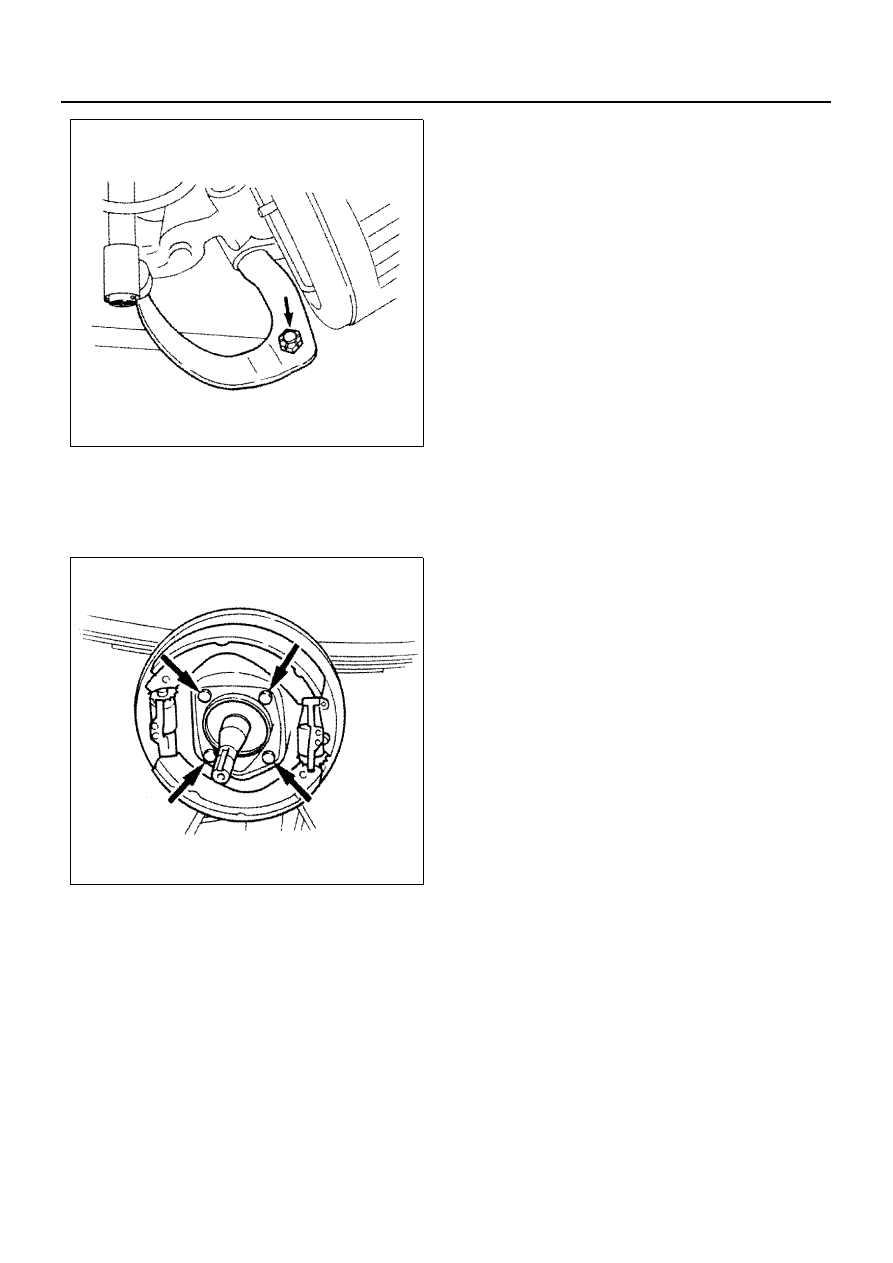

12. Wheel Brake Assembly
13. Cover

Tighten:
Wheel brake bolt to 69 N

⋅m (7 kg⋅m / 51 lb⋅ft)

14. Hub with Brake Drum
15. Wheel and Tire

N4A0324E

N4A0325E

FRONT AXLE 4C-37

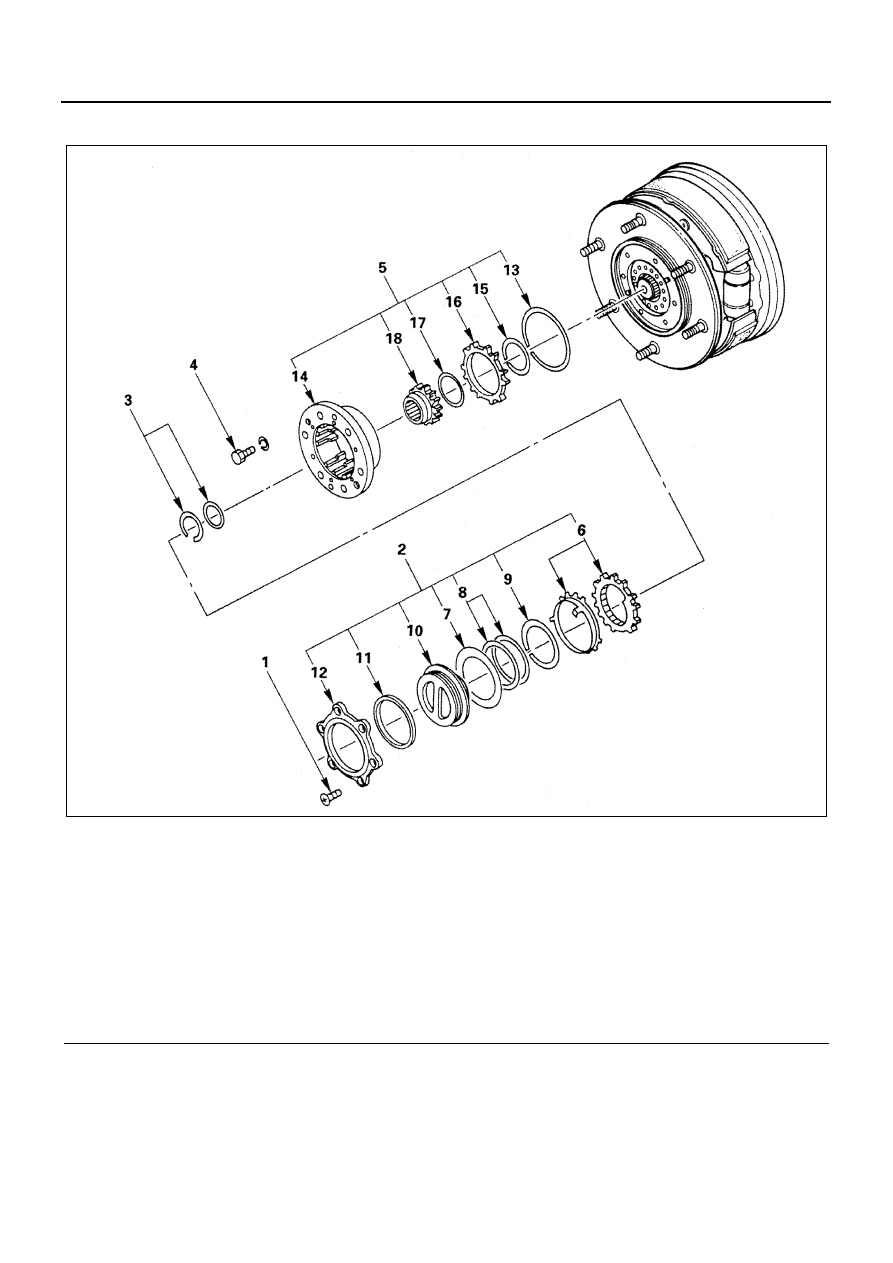

Free Wheel Hub (Manual Locking Hub) (4

× 4 Model)

Legend

1. Screw

10. Handle

2. Cover assembly

11. Ring

3. Snap ring and shim

12. Cover

4. Bolt

13. Inner snap ring

5. Body assembly

14. Body

6. Clutch assembly

15. Outer snap ring

7. Inner snap ring

16. Ring

8. Tension spring

17. Spacer

9. Inner snap ring

18. Inner hub lock

N4A0326E

4C-38 FRONT AXLE

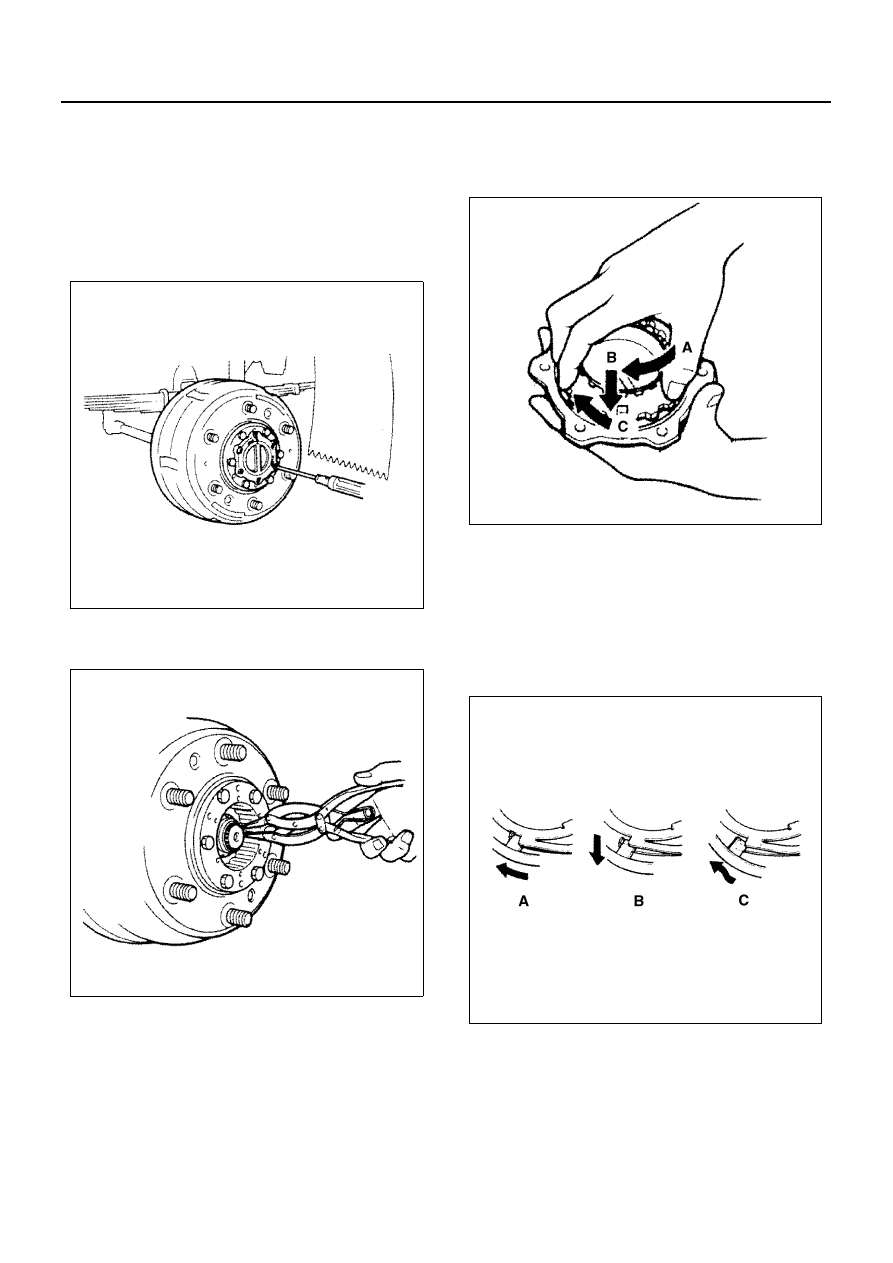

Removal

1. Screw
2. Cover Assembly

Set handle into “FREE” position and then remove
cover assembly.
(During removal, take care not to damage the
flange on rear side of cover. Remove wheel (tire)
as necessary.)

3. Snap Ring and Shim

Confirm the quantity of shims.

4. Bolt
5. Body Assembly

Remove the body assembly using a push bolt (M10

× 1.5).
During removal, do not damage the flange of body
by hitting with a screwdriver or the like.

6. Clutch Assembly

1) With the handle in FREE position, hold the cov-

er and rotate fully the clutch assembly clock-
wise as shown (A).

At this time, the lug of clutch retainer gets stuck
by the L-shaped part at the edge of tension
spring (0 it is pinched by double parts of tension
spring).

2) Under the condition of 1) above, rotate further

the clutch assembly clockwise while pushing it
(B).
Consequently, the clutch retainer lug is freed
from the L-shaped part at the edge of tension
spring (C).
Do not try to further disassemble the clutch as-
sembly.

7. Inner Snap Ring
8. Tension Spring

Remove the snap ring and then remove the tension
spring from the cover.

9. Inner Snap Ring

10. Handle

Remove the inner snap ring and then remove the
handle from the cover.

N4A0327E

N4A0328E

N4A0329E

N4A0330E
