REAR AXLE 4B-53

9. Side Bearing Inner Race

Installer: 9-8522-1614-0
Grip: 9-8522-1148-0

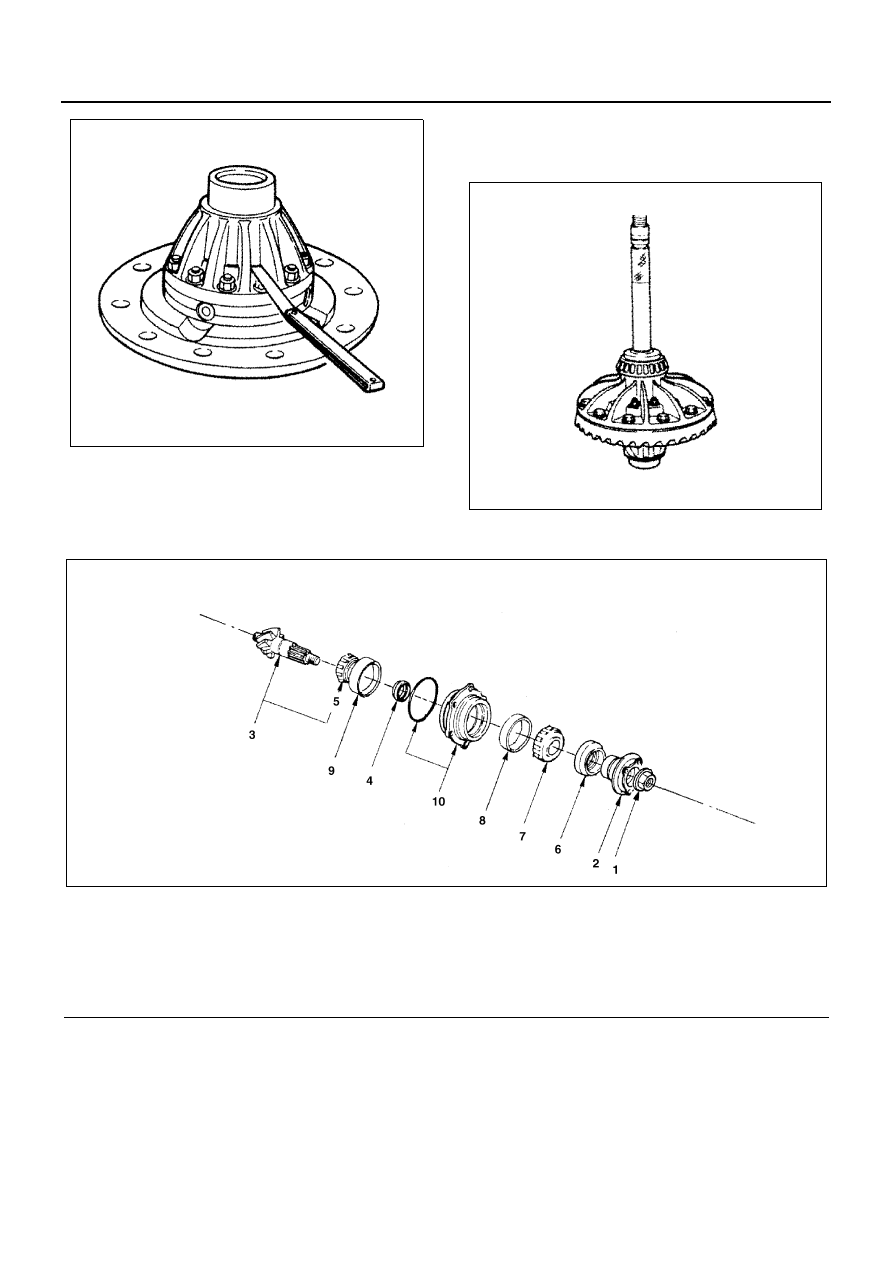

Drive Pinion Cage Assembly

This illustration is based on the 292 mm differential.

N4A0197E

N4A0198E

N4A0199E

Legend

1. Flange nut

6. Oil seal

2. Flange

7. Outer bearing inner race

3. Drive pinion

8. Outer bearing outer race

4. Collapsible spacer

9. Inner bearing outer race

5. Inner bearing inner race

10. Pinion cage and O-ring

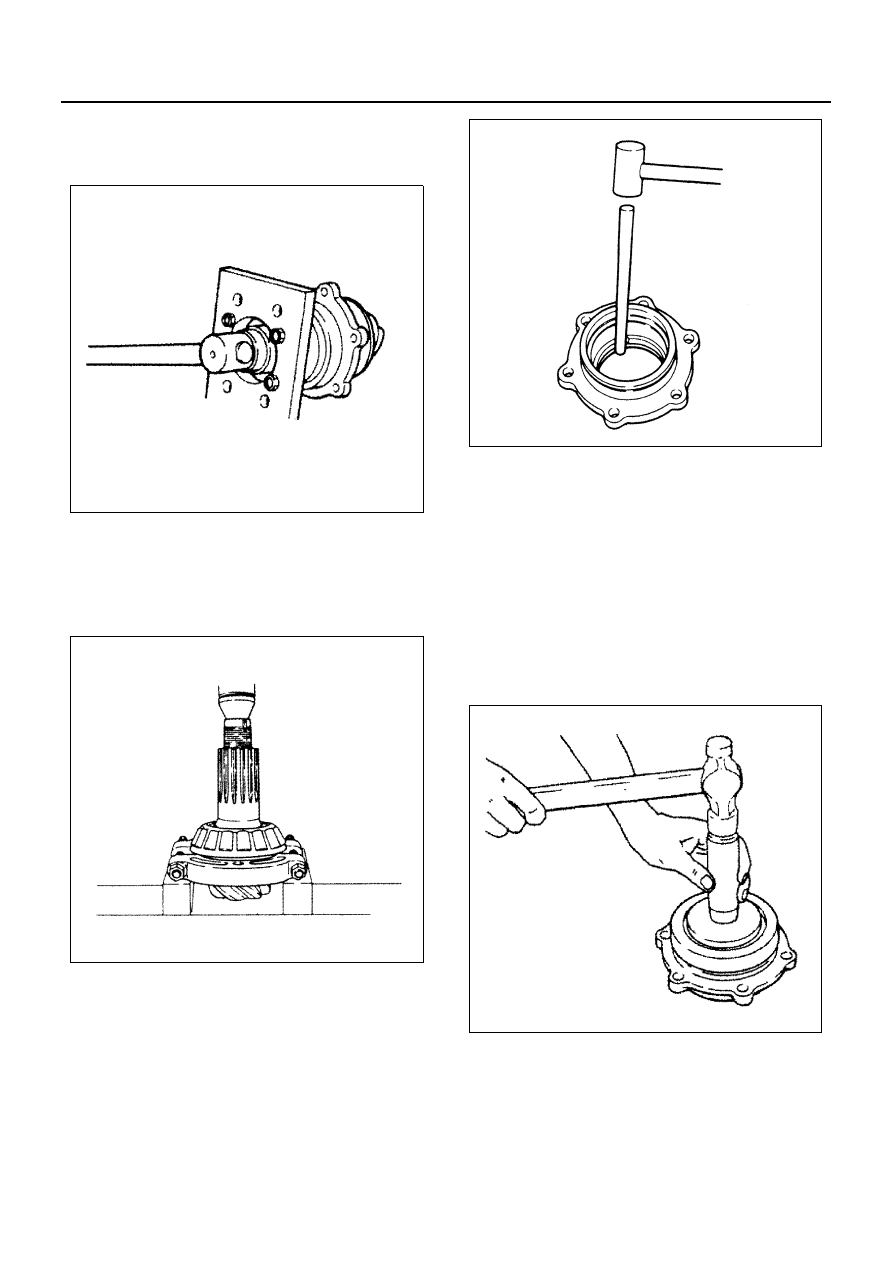

4B-54 REAR AXLE

Disassembly

1. Flange Nut

Flange Bracket: 9-8529-2101-0

2. Flange
3. Drive Pinion
4. Collapsible Spacer
5. Inner Bearing Inner Race

Remover: 5-8840-0015-0

6. Oil Seal
7. Outer Bearing Inner Race
8. Outer Bearing Outer Race

Drive out the outer bearing outer race together with
the outer bearing inner race and oil seal or the in-
ner bearing outer race by using a proper bar
through the two notches.

9. Inner Bearing Outer Race

10. Pinion Cage and O-ring

Reassembly

1. Pinion Cage and O-ring

Discard used O-ring and install a new one.

2. Inner Bearing Outer Race

Installer:
5-8840-2046-0 (292 mm)
5-8840-2379-0 (320 mm)
Grip:
9-8522-1608-0

3. Outer Bearing Outer Race

Installer:
9-8522-1613-0 (292 mm)
5-8840-2376-0 (320 mm)
Grip:
9-8522-1608-0

4. Outer Bearing Inner Race

N4A0200E

N4A0201E

N4A0202E

N4A0203E

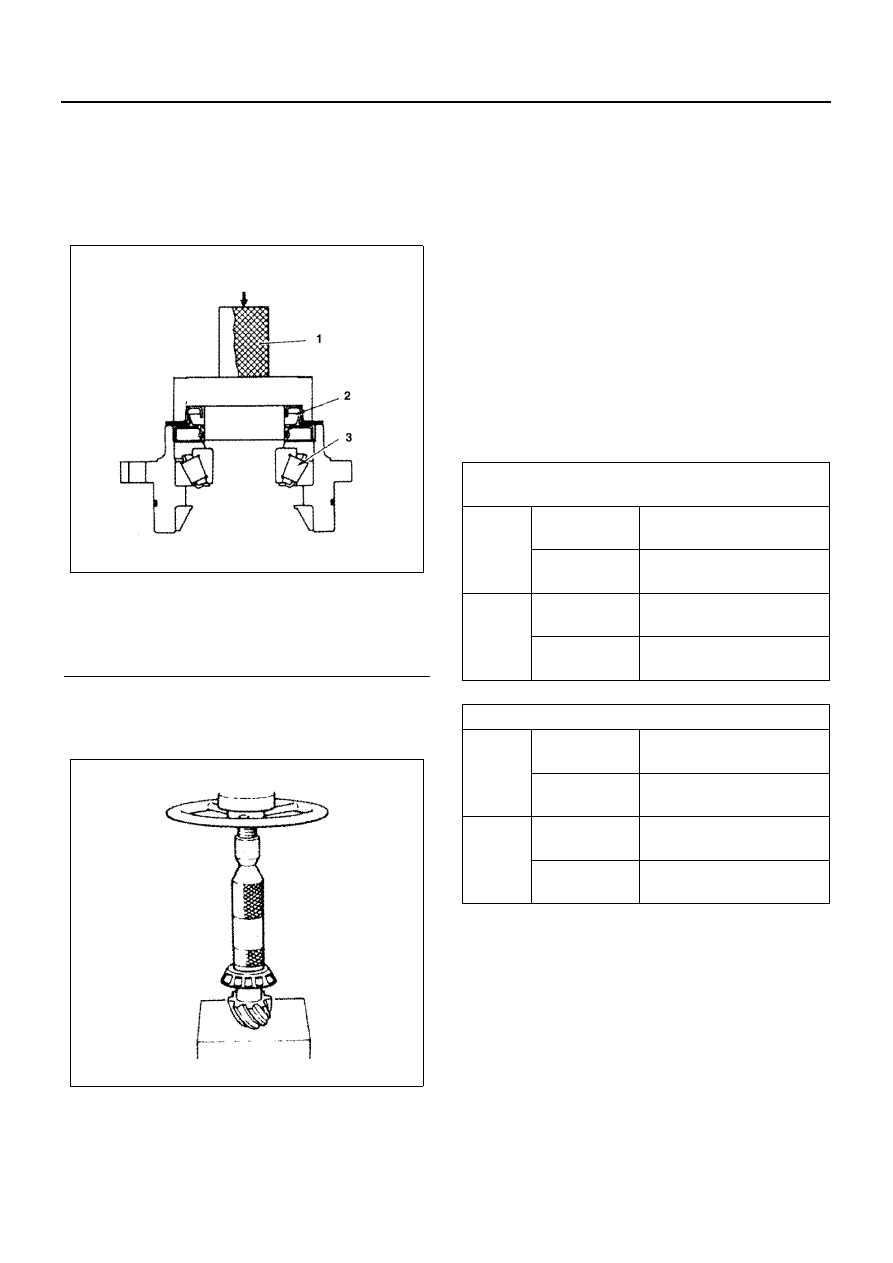

REAR AXLE 4B-55

5. Oil Seal

Installer:
9-8522-1607-0 (292 mm)
5-8840-2377-0 (320 mm)
Grip:
9-8522-1608-0

6. Inner Bearing Inner Race

Installer:
9-8522-1615-0

7. Collapsible Spacer

Discard used collapsible spacer and install a new
one.

8. Drive Pinion
9. Flange

10. Flange Nut

Discard used flange nut and install a new one at re-
assembly.
Adjustment of bearing preload.
1) Tighten the flange nut to a torque of 245 N

⋅m

(25 kg

⋅m/181lb⋅ft).

2) Adjust bearing preload by tightening the flange

nut until specified preload is obtained.

3) The flange nut should be within the specified

range when specified preload is obtained.

Tighten:
Flange nut to

• 292 mm differential: 324 — 480 N

⋅m (33 — 49 kg⋅m /

238 — 354 lb

⋅ft)

• 320 mm differential: 441 — 598 N

⋅m (45 — 61 kg⋅m /

325 — 441 lb

⋅ft)

Apply oil to seated surface of nut when tightening.

Legend

1. Installer
2. Oil seal
3. Outer bearing

N4A0204E

N4A0205E

Preload at Cage Fixing
Hole

N (kg/lb)

292 mm

New bearing

13 — 25 (1.3 — 2.6/2.9 —

5.7)

Used bearing

6.5 — 12.5 (0.65 — 1.3/

1.5 — 2.9)

320 mm

New bearing

26 — 38 (2.7 — 3.9/6.0 —

8.6)

Used bearing

13 — 19 (1.35 — 1.95/3.0

— 4.3)

Starting Torque

N

⋅m (kg⋅cm/lb⋅in)

292 mm

New bearing

0.98 — 1.96 (10.0 — 20.0/

8.7 — 17.4)

Used bearing

0.49 — 0.98 (5.0 — 10.0/

4.3 — 8.7)

320 mm

New bearing

2.3 — 3.2 (23.0 — 33.0/20

— 28.6)

Used bearing

1.2 — 1.6 (12.0 — 16.0/

10.4 — 13.9)

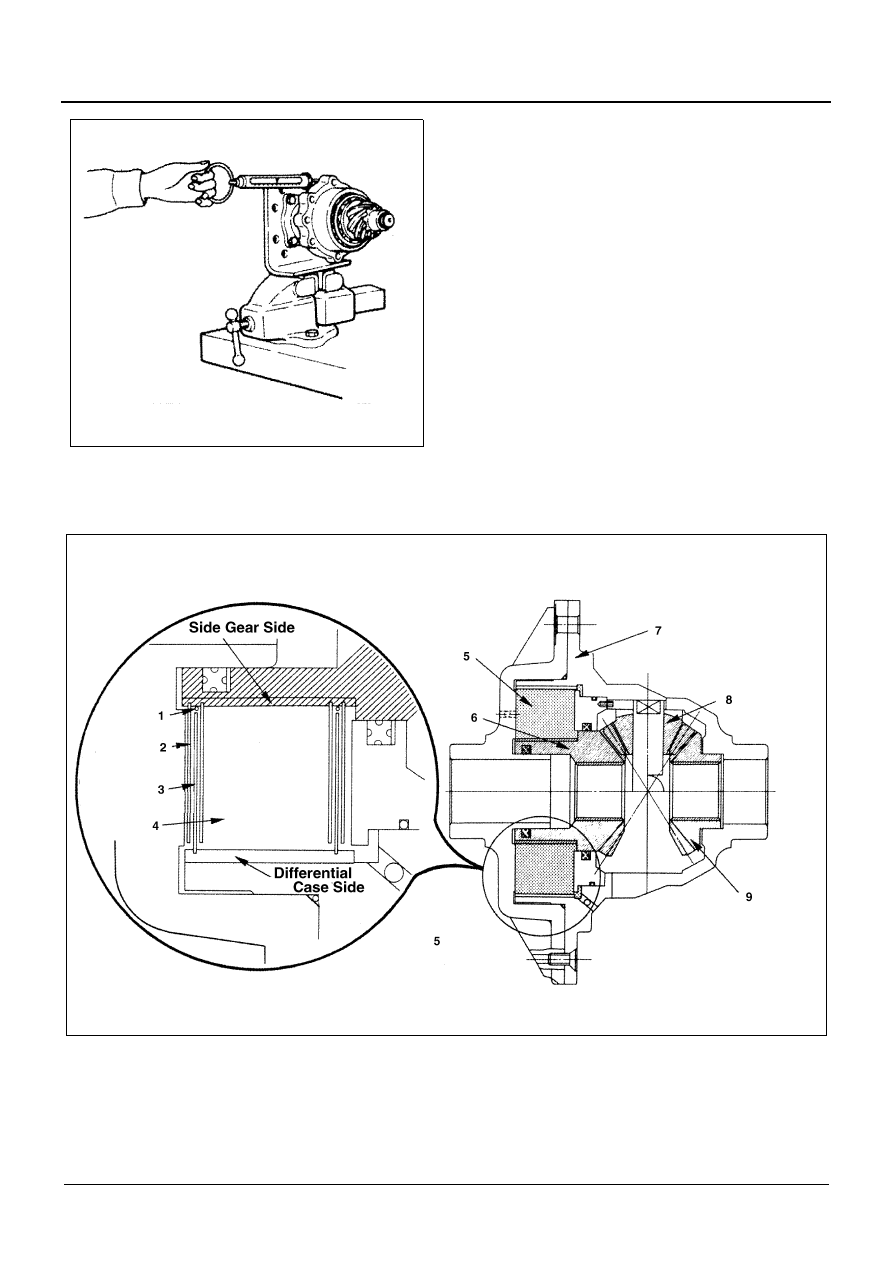

4B-56 REAR AXLE

4) Using special tool, stake the flange nut at two

points.
Punch: 5-8840-2293-0

Limited Slip Differential (LSD); Viscous Type

Function (NPS Model Only) <Except Taiwan, Australia and GCC>

N4A0206E

Legend

1. Spacer ring

6. Side gear (LH)

2. Inner plates (20 plate in all)

7. Differential case

3. Outer plates (19 plate in all)

8. Spider pinion

4. Silicon oil

9. Side gear (RH)

5. Viscous coupling

N4A0207E
